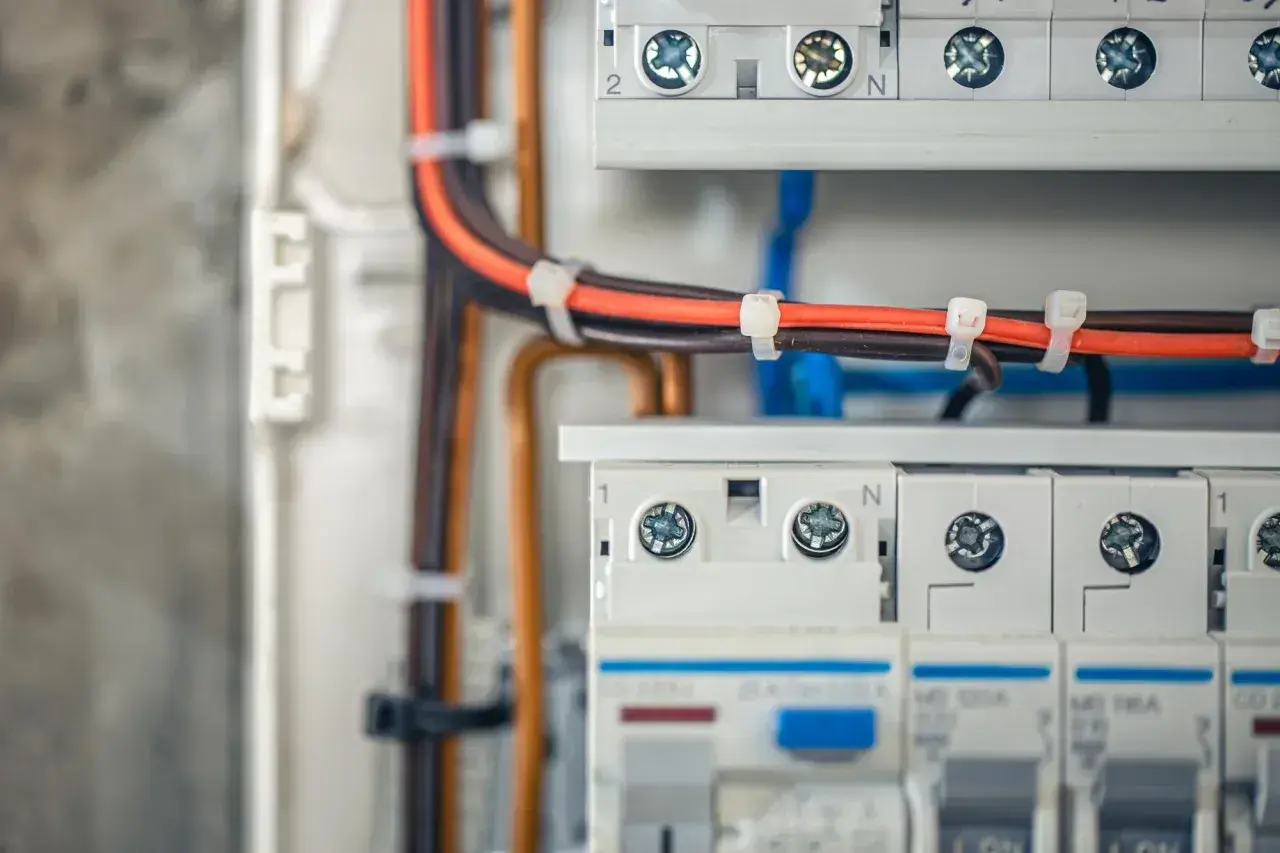

Podłączenie rozdzielnicy - jak uniknąć kosztownych błędów?

Dobrze wykonana rozdzielnica porządkuje całą instalację: rozdziela zasilanie, chroni przewody i pozwala szybko odciąć uszkodzony obwód. Samo podłączenie rozdzielnicy to nie jest tylko wpięcie kilku przewodów, ale zaplanowanie toru zasilania, zabezpieczeń i uziemienia tak, żeby układ działał bezpiecznie także po latach użytkowania. Poniżej pokazuję, na co patrzę przed montażem, jak czytam układ aparatury i które błędy najczęściej wychodzą dopiero w praktyce.

Co naprawdę obejmuje podłączenie rozdzielnicy

W praktyce chodzi o cały łańcuch: przyjęcie zasilania, rozprowadzenie go na obwody, zbudowanie skutecznej ochrony i uporządkowanie przewodów tak, by instalacja była przewidywalna w eksploatacji. Seria PN-EN IEC 61439 opisuje wymagania dla rozdzielnic niskonapięciowych, a PN-HD 60364 porządkuje zasady dla instalacji budynkowych; to nie są abstrakcyjne oznaczenia, tylko rama dla bezpieczeństwa, obciążalności i sposobu wykonania. Z mojego punktu widzenia dobra rozdzielnica ma działać nie tylko dziś, ale też wtedy, gdy po roku dojdzie dodatkowy obwód, ładowarka albo automatyka.

Dlatego nie traktuję jej jak skrzynki z „bezpiecznikami”, tylko jak centrum sterowania instalacją. Jeśli tutaj pojawi się chaos, później wychodzi on w losowym wyzwalaniu zabezpieczeń, grzaniu zacisków, problemach z pomiarami i trudnym serwisie. To właśnie w tym miejscu najłatwiej oszczędzić złudnie, a najtrudniej naprawić błąd po zamknięciu ściany lub zabudowy.

Skoro wiadomo już, że rozdzielnica jest sercem instalacji, trzeba sprawdzić, jaki układ zasilania w ogóle obsługujemy i gdzie kończy się PEN, a zaczyna porządny podział na PE oraz N.

Dlaczego układ sieci i miejsce rozdziału PEN mają znaczenie

W domach i lokalach najczęściej spotykam układy TN-C, TN-S albo TN-C-S. Różnica jest bardzo konkretna: w TN-C przewód PEN łączy funkcję ochronną i neutralną, w TN-S są one już rozdzielone, a TN-C-S to układ przejściowy, w którym podział PEN na PE i N wykonuje się w odpowiednio dobranym punkcie instalacji. Ten detal decyduje o tym, czy ochrona przeciwporażeniowa ma sens, czy tylko wygląda dobrze na schemacie.

W praktyce szukam miejsca, w którym przewód PEN rozdziela się na PE i N oraz gdzie pracuje główna szyna uziemiająca, czyli punkt zbierający przewody ochronne i połączenia wyrównawcze, które łączą metalowe elementy instalacji, by nie pojawiały się niebezpieczne różnice potencjałów. Po rozdzieleniu nie wolno mieszać funkcji przewodów. PE ma być PE, N ma być N, a każdy powrót prądu przez zły tor od razu komplikuje działanie różnicówki i diagnostykę awarii.

Jeśli modernizuję starą instalację, zawsze sprawdzam też stan uziemienia, przekroje przewodów i to, czy rozdział da się wykonać bez „łatania” całego układu prowizorką. To ważne również przy modernizacjach częściowych. Zdarza się, że inwestor chce wymienić samą rozdzielnicę, a reszta instalacji zostaje stara i ma ograniczenia, których nie da się przeskoczyć jednym nowym aparatem. Właśnie dlatego układ sieci ustalam przed doborem osprzętu, a nie po fakcie.

Kiedy ten fundament jest jasny, można sensownie ułożyć samą aparaturę i zdecydować, co faktycznie musi znaleźć się w środku.

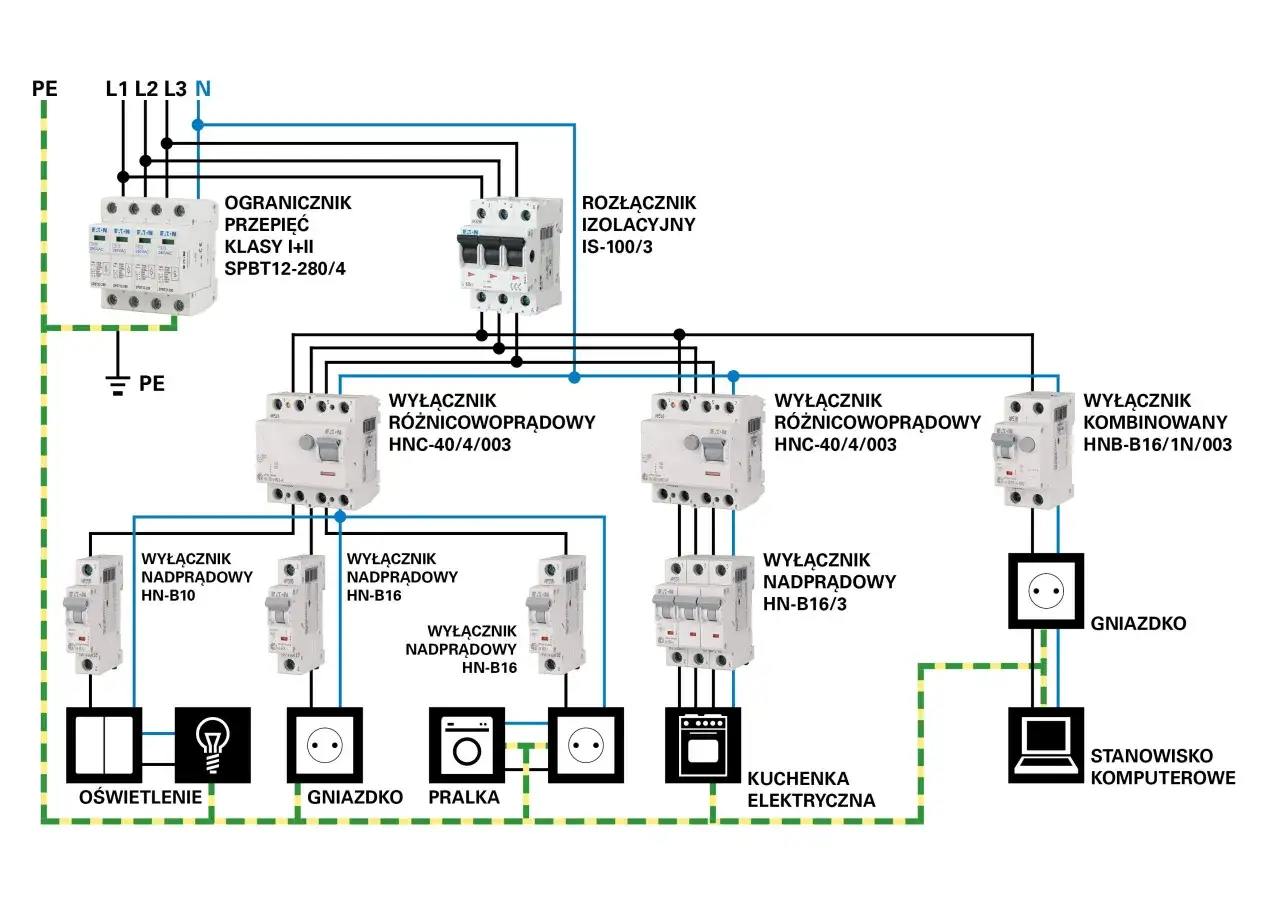

Co powinno znaleźć się w dobrze zaplanowanej rozdzielnicy

Nie każda rozdzielnica wygląda tak samo, ale logiczny zestaw elementów zwykle jest bardzo podobny. Ja patrzę na funkcję, a nie na przypadkowe wypełnienie szyny DIN.

W dobrze zaprojektowanym układzie ważna jest też rezerwa. Zostawiam ją nie dlatego, że lubię pustą przestrzeń, ale dlatego, że instalacja żyje: dochodzi klimatyzacja, fotowoltaika, brama, ładowarka samochodu albo automatyka budynkowa. Jeśli rozdzielnica jest wypełniona „na styk”, każda późniejsza zmiana kończy się przeróbką, a nie zwykłym dopięciem jednego modułu.

Sam dobry zestaw elementów nie wystarczy, jeśli połączenia są zrobione byle jak, więc dalej przechodzę do montażu i uruchomienia.

Jak przebiega montaż i uruchomienie bez zgadywania

Nie opisuję tu instrukcji „zrób to sam” dla pracy pod napięciem, bo to obszar dla osoby z uprawnieniami i odpowiednim sprzętem pomiarowym. Mogę jednak pokazać, jak wygląda sensowny porządek prac, bo właśnie ten porządek odróżnia dobrą rozdzielnicę od przypadkowego zestawu modułów.

1. Najpierw sprawdzam projekt, liczbę obwodów i stan przewodu zasilającego dochodzącego do rozdzielnicy.
2. Potem dobieram obudowę z zapasem miejsca, właściwym stopniem ochrony IP, czyli odpornością na pył i wilgoć, oraz sensowną rezerwą na przyszłe moduły.
3. Następnie układam aparaturę na szynie DIN tak, by tor zasilania był czytelny i łatwy do serwisowania.
4. Po stronie połączeń dbam o właściwy przekrój przewodów, moment dokręcenia zgodny z instrukcją producenta i porządek tras kablowych.
5. Na końcu opisuję obwody, sprawdzam działanie zabezpieczeń i wykonuję pomiary odbiorcze.

Tu pojawia się ważna rzecz praktyczna: rozdzielnica nie jest uznana za gotową tylko dlatego, że wszystko „wygląda równo”. Potrzebne są jeszcze pomiary ciągłości przewodów ochronnych, rezystancji izolacji, impedancji pętli zwarcia, czyli toru, którym popłynie prąd przy uszkodzeniu, test RCD oraz sprawdzenie zgodności opisów z rzeczywistym przebiegiem obwodów. Bez tego zostaje estetyczna obudowa, a nie odebrana instalacja.

Wiem z doświadczenia, że to właśnie etap końcowy odcina amatorskie podejście od profesjonalnego. I to prowadzi wprost do błędów, które w rozdzielnicy widać często dopiero po pierwszych tygodniach pracy.

Najczęstsze błędy, które później kosztują najwięcej

Najbardziej zdradliwe są te usterki, których nie widać po zamknięciu drzwi. Na etapie uruchomienia wszystko może wyglądać poprawnie, a problem ujawnia się dopiero przy obciążeniu albo przy pierwszym przepięciu.

• Za mało miejsca w obudowie - rozdzielnica jest upchana na styk, przewody są zgięte pod ostrym kątem i nie ma już miejsca na rozbudowę.
• Wspólny przewód neutralny za kilkoma RCD - to jeden z klasycznych powodów niepotrzebnych wyłączeń i trudnej diagnostyki.
• Mieszanie obwodów o dużym i małym poborze - kuchnia, pralka, zmywarka i oświetlenie w jednym koszyku to przepis na kłopot z selektywnością, czyli z wyłączaniem tylko tego fragmentu, który faktycznie ma uszkodzenie.
• Luźne zaciski - często niewidoczne, ale bardzo groźne, bo powodują grzanie i przyspieszone zużycie aparatury.
• Brak opisów - po pół roku nikt już nie wie, który wyłącznik odcina łazienkę, a który garaż.
• Zły dobór zabezpieczeń do przewodów - zabezpieczenie ma chronić przewód, a nie tylko „pasować liczbowo”.
• Pomijanie testów końcowych - bez pomiarów nie ma pewności, że układ ochrony działa tak, jak powinien.

SEP od lat przypomina w swoich opracowaniach, że przewody i odbiorniki muszą być chronione przed skutkami przeciążeń i zwarć. W praktyce oznacza to tyle, że nie wystarczy zamontować aparatów z dobrymi nazwami na froncie; trzeba jeszcze zbudować układ, który naprawdę współpracuje z instalacją, a nie tylko z katalogiem producenta.

Jeśli tych błędów da się uniknąć, zostaje jeszcze temat planowania zapasu i pieniędzy, bo właśnie tam najłatwiej popełnić zbyt optymistyczne założenia.

Ile modułów i jaki budżet przygotować

Przy planowaniu rozdzielnicy myślę nie tylko o tym, co jest dziś, ale też o tym, co może pojawić się za rok czy dwa. Praktyczna rezerwa to zwykle 20-30% wolnych modułów, bo szybko okazuje się, że jedno nowe urządzenie wymaga nie jednego, ale kilku dodatkowych pól. Jeden moduł ma zwykle 17,5 mm szerokości, więc pozornie niewielka zmiana potrafi zjeść cały wolny zapas.

Jeśli chodzi o budżet, publiczne cenniki z 2026 roku pokazują wyraźną zależność: mała rozdzielnica mieszkaniowa bywa wyceniana na poziomie kilkuset złotych za samo uzbrojenie, a większe zestawy z kilkudziesięcioma modułami i dodatkowymi zabezpieczeniami wchodzą już w zakres czterocyfrowy. Najmocniej wpływają na to liczba aparatów, obecność SPD, podział obwodów na kilka RCD lub RCBO oraz to, czy trzeba przerabiać starą instalację zamiast składać nową od zera.

Takie widełki nie zastępują wyceny po projekcie, ale dobrze pokazują skalę. Im bardziej rozbudowana instalacja, tym mniej sensu ma szukanie oszczędności na samym montażu, bo później płaci się dwa razy: raz za poprawny osprzęt, a drugi raz za poprawki.

Kiedy już wiadomo, ile miejsca i pieniędzy potrzeba, zostaje ostatni filtr: czy instalację da się bezpiecznie oddać do pracy bez zgadywania i bez niespodzianek.

Co sprawdzam przed pierwszym załączeniem

Przed zamknięciem obudowy zawsze przechodzę przez kilka prostych, ale bezlitosnych punktów kontrolnych. To właśnie one najczęściej oddzielają instalację gotową do pracy od instalacji, która tylko „prawie działa”.

• Każdy obwód ma czytelny opis i da się go odnaleźć bez otwierania połowy rozdzielnicy.
• Przewody PE i N są rozdzielone zgodnie z układem instalacji, bez przypadkowych mostków i skrzyżowań funkcji.
• Zaciski są dokręcone zgodnie z zaleceniami producenta, a przewody nie są naciągnięte ani zbyt mocno zagięte.
• RCD i RCBO są przetestowane, a ich podział na obwody nie powoduje wyłączania „pół domu” przy drobnej usterce.
• Obudowa zamyka się swobodnie, bez zgniatania wiązek i bez dociskania aparatury.
• Na miejscu zostaje schemat, lista obwodów i wynik pomiarów odbiorczych.

Jeśli którykolwiek z tych punktów budzi wątpliwość, nie traktuję rozdzielnicy jako zakończonej. W elektryce najdroższy jest pośpiech, bo źle zrobiony detal wraca zwykle wtedy, gdy instalacja jest już zasłonięta, obciążona i trudna do naprawy.

Jeżeli mam zostawić jedną praktyczną myśl, to taką: dobrze zaprojektowana rozdzielnica nie ma imponować liczbą aparatów, tylko działać przewidywalnie, być czytelna w serwisie i zostawiać miejsce na przyszłą rozbudowę.
