Jedno gniazdo Ethernet może jednocześnie przesyłać dane i zasilać urządzenie, a to w praktyce upraszcza instalację bardziej, niż wielu osobom się wydaje. Właśnie dlatego port PoE tak dobrze sprawdza się przy kamerach IP, punktach dostępowych i telefonach VoIP, czyli tam, gdzie liczy się porządek w okablowaniu i łatwy serwis. Poniżej wyjaśniam, jak to działa, jakie standardy mają znaczenie, kiedy wybrać switch, a kiedy injector, oraz na co uważać przy planowaniu sieci.
Najważniejsze fakty o zasilaniu przez Ethernet, zanim cokolwiek kupisz
- PoE przesyła dane i zasilanie tym samym kablem, więc eliminuje osobny zasilacz przy urządzeniu.
- Najczęściej spotkasz standardy IEEE 802.3af, 802.3at i 802.3bt, a różnią się przede wszystkim dostępną mocą.
- Nie każdy port RJ45 jest PoE, a nie każdy sprzęt PoE obsługuje ten sam poziom mocy.
- Ważny jest nie tylko limit na jednym porcie, ale też łączny budżet mocy całego urządzenia.
- Najczęstsze problemy wynikają z przekroczenia 100 metrów, złego kabla albo pomyłki między PoE standardowym a pasywnym.
Jak działa zasilanie przez Ethernet w praktyce
Najprościej mówiąc, zasilanie jest podawane po tej samej skrętce, po której płyną dane sieciowe. Po stronie infrastruktury mamy PSE, czyli urządzenie zasilające, najczęściej switch albo injector, a po stronie końcowej PD, czyli sprzęt pobierający energię: kamerę, access point, telefon lub czytnik. Zanim napięcie zostanie podane pełną mocą, urządzenia wykonują krótką identyfikację i negocjację, żeby uniknąć podania zasilania na zwykły port, który go nie oczekuje.

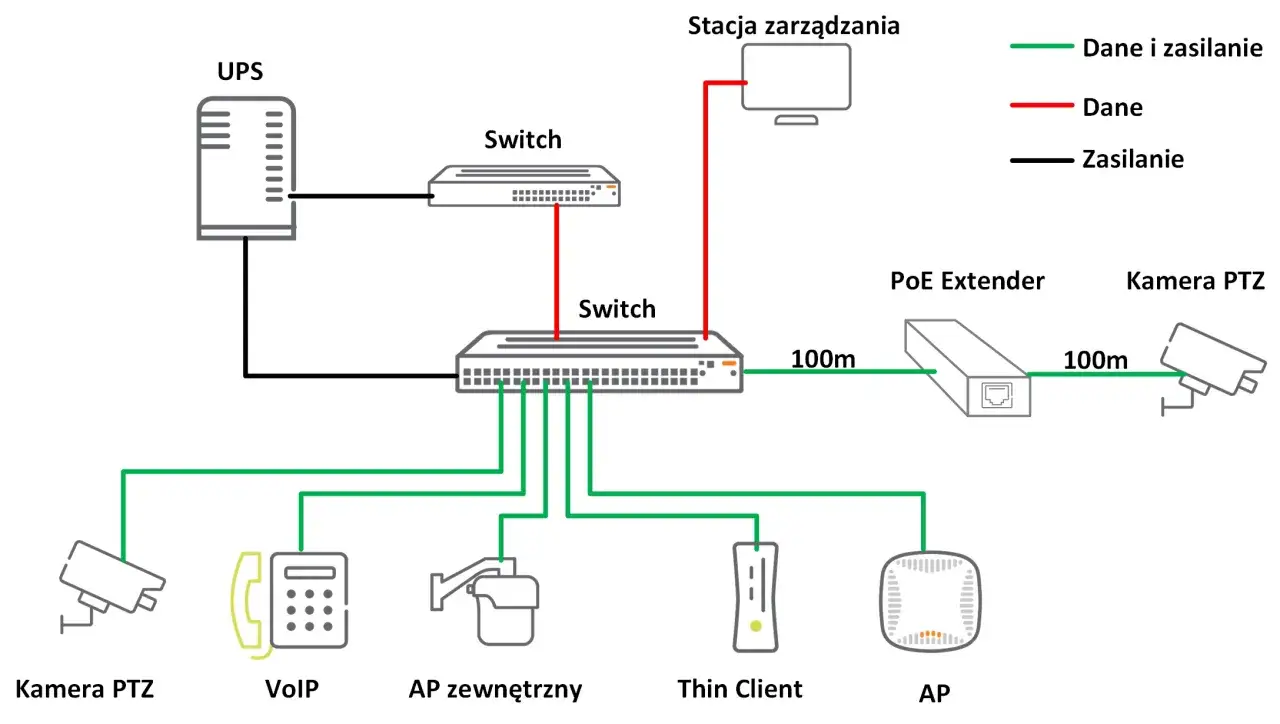

W codziennej pracy najbardziej cenię tu dwie rzeczy. Po pierwsze, mniej zasilaczy i mniej problemów z gniazdami 230 V przy suficie czy na słupie. Po drugie, łatwiejsze podtrzymanie całej instalacji z jednego UPS-a, bo zamiast rozpraszać zasilanie po budynku, trzymam je w szafie lub w punkcie dystrybucyjnym.
- PoE nie zwiększa przepustowości łącza, tylko dodaje zasilanie.
- W praktyce obowiązuje ten sam limit toru co dla Ethernetu, czyli zwykle 100 metrów całego kanału.
- Napięcie jest z reguły rzędu 48 V DC, więc straty na kablu mają znaczenie, zwłaszcza przy wyższej mocy.
Gdy już wiadomo, jak to działa, najczęściej pojawia się pytanie o różnice między standardami i o to, ile mocy rzeczywiście zostaje przy urządzeniu.
Jakie standardy i moce mają znaczenie
Ja zawsze patrzę na dwie liczby naraz: moc deklarowaną przez port zasilający i moc dostępną dla urządzenia końcowego. To nie jest to samo, bo część energii ginie po drodze w kablu. W praktyce spotkasz kilka poziomów, które najłatwiej uporządkować w tabeli.
| Standard | Typowa nazwa | Moc na źródle | Moc dostępna dla urządzenia | Najczęstsze zastosowania |
|---|---|---|---|---|
| IEEE 802.3af | PoE | do 15,4 W | do 12,95 W | telefony VoIP, proste kamery, małe urządzenia sieciowe |
| IEEE 802.3at | PoE+ | do 30 W | do 25,5 W | punkty dostępowe, lepsze kamery, urządzenia z większym poborem |
| IEEE 802.3bt Type 3 | PoE++ | do 60 W | do 51 W | wydajniejsze access pointy, kamery PTZ, urządzenia wielomodowe |
| IEEE 802.3bt Type 4 | PoE++ / wysokiej mocy | do 90 W | około 71 W | sprzęt o wyraźnie większym poborze, wybrane terminale i rozwiązania specjalne |
Warto pamiętać, że nowszy standard zwykle zachowuje zgodność wsteczną, ale tylko wtedy, gdy oba końce łącza rzeczywiście wspierają odpowiedni tryb pracy. Z praktycznego punktu widzenia nie kupuję sprzętu „na styk”, bo przy rozruchu, temperaturze i jakości kabla realna rezerwa potrafi stopnieć szybciej, niż sugeruje karta katalogowa.
W ofertach handlowych łatwo też natknąć się na skróty myślowe typu „100 W PoE”. Ja podchodzę do tego ostrożnie: ważniejsze od marketingowej etykiety jest to, ile mocy port odda zgodnie ze standardem i ile dostanie konkretny odbiornik. To prowadzi wprost do następnego pytania, czyli jak rozpoznać, czy urządzenia faktycznie są kompatybilne.
Jak rozpoznać, czy sprzęt naprawdę obsługuje PoE
Na obudowie albo w dokumentacji szukam przede wszystkim zapisu IEEE 802.3af, 802.3at lub 802.3bt. Jeśli producent pisze wyłącznie „PoE”, bez doprecyzowania standardu i bez parametrów mocy, traktuję to jako sygnał ostrzegawczy, a nie gotową odpowiedź. Zwykły port RJ45 może wyglądać identycznie jak port PoE, więc sam wygląd zewnętrzny niewiele mówi.
Przy weryfikacji sprawdzam zwykle cztery rzeczy:
- Oznaczenie portu na switchu albo injectornie, najlepiej z informacją o standardzie.
- Wymaganą moc urządzenia, podawaną najczęściej w watach lub w klasie PoE.
- Łączny budżet mocy całego switcha, bo suma portów często jest większa niż realna dostępna energia.
- Długość i kategorię kabla, bo słaba skrętka i duże odcinki podnoszą spadki napięcia.
Ja zawsze zwracam uwagę również na to, czy sprzęt potrzebuje PoE standardowego, czy pasywnego. To nie jest drobna różnica, tylko kwestia zgodności elektrycznej. Jeśli producent nie podaje standardu IEEE i nie opisuje negocjacji zasilania, nie zakładam, że wszystko zadziała automatycznie.
Gdy zgodność jest już jasna, pozostaje wybór sposobu zasilania, a tutaj różnica między switchem, injectorem i rozwiązaniem pasywnym ma duży wpływ na koszt oraz wygodę instalacji.
Switch, injector czy zasilanie pasywne
W praktyce wybór nie sprowadza się do pytania „czy to działa”, tylko „jak czysto i rozsądnie chcę to zbudować”. Dla jednej kamery injector bywa najtańszy, ale przy kilku urządzeniach switch z PoE zwykle wygrywa porządkiem, skalowalnością i mniejszą liczbą zasilaczy.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Switch PoE | Gdy zasilasz kilka urządzeń naraz albo budujesz nową sieć | Porządek w szafie, centralne zasilanie, łatwe podtrzymanie z UPS | Wyższy koszt zakupu, trzeba pilnować budżetu mocy |
| Injector PoE | Gdy chcesz dodać zasilanie do jednego lub dwóch urządzeń bez wymiany switcha | Tanio, szybko, dobry wariant modernizacyjny | Dodatkowe elementy przy każdym urządzeniu, gorsza estetyka instalacji |
| Zasilanie pasywne | Tylko wtedy, gdy sprzęt wyraźnie tego wymaga i producent podaje parametry | Proste i czasem bardzo tanie | Brak standardu IEEE, ryzyko uszkodzenia niezgodnego urządzenia |
Jeśli miałbym wskazać jedną zasadę, to powiedziałbym tak: dla nowych instalacji wybieram standardowe PoE, a pasywne rozwiązania zostawiam wyłącznie dla sprzętu, który jest do nich jednoznacznie przeznaczony. To oszczędza sporo nieporozumień przy serwisie i eliminuje przypadkowe podłączenia. Z tego miejsca już tylko krok do typowych błędów, bo to one najczęściej psują dobrze zapowiadający się projekt.
Najczęstsze błędy przy planowaniu instalacji
W PoE najwięcej problemów nie wynika z samej technologii, tylko z założeń przyjętych na początku. Widziałem instalacje, które wyglądały świetnie na papierze, a po uruchomieniu okazywały się przeciążone albo niestabilne. Najczęściej powtarza się kilka scenariuszy:
- Liczenie tylko portów, nie mocy - switch może mieć osiem gniazd, ale budżet wystarczy tylko na kilka urządzeń jednocześnie.
- Przekraczanie 100 metrów toru - po drodze nie chodzi wyłącznie o dane, ale też o spadek napięcia na zasilaniu.
- Łączenie standardu z pasywnym zasilaniem - to jedna z częstszych i najbardziej ryzykownych pomyłek.
- Zbyt słaby kabel - tania skrętka potrafi podnieść oporność i wywołać restarty urządzeń przy większym poborze.
- Brak zapasu mocy - jeśli kamera potrzebuje 12 W, nie planuję jej na porcie, który oddaje 13 W „na styk”.
Praktycznie rzecz biorąc, jeśli mam dwie kamery po 12,5 W i punkt dostępowy po 25 W, to szybkie liczenie pokazuje już, że mały switch z budżetem 50 W nie wystarczy, mimo że fizycznie ma wolne porty. To właśnie ten moment, w którym trzeba patrzeć nie na liczbę gniazd, tylko na sumaryczną rezerwę. Gdy ten etap jest dobrze policzony, można już sensownie dobrać zastosowanie do konkretnego miejsca.
Gdzie taki port daje największy sens
PoE najbardziej lubię tam, gdzie urządzenie wisi wysoko, stoi w miejscu trudno dostępnym albo po prostu nie ma sensu doprowadzać osobnego zasilania. Wtedy jedna skrętka załatwia dwa problemy naraz, a instalacja robi się czystsza i łatwiejsza w utrzymaniu.
- Kamery IP - szczególnie na zewnątrz i w miejscach, gdzie dostęp do gniazdka byłby kłopotliwy.
- Punkty dostępowe Wi-Fi - sufit, korytarz, hala, magazyn; tam PoE oszczędza najwięcej pracy przy montażu.
- Telefony VoIP - klasyczny przykład, bo biurko zwykle nie potrzebuje osobnego zasilacza przy każdym aparacie.
- Kontrola dostępu i automatyka - czytniki, małe kontrolery, wybrane moduły przy drzwiach lub w obudowach technicznych.
- Lżejsze urządzenia przemysłowe - terminale lub elementy monitoringu, które pracują w strefie sieciowej, a nie w pełnym torze mocy.
Są jednak sytuacje, w których PoE nie jest najlepszym wyborem. Jeśli urządzenie pobiera dużo energii, pracuje daleko od punktu dystrybucyjnego albo wymaga dużej rezerwy mocy przy starcie, czasem lepiej zostawić lokalne zasilanie albo podzielić instalację na kilka segmentów. To rozsądniejsze niż upychanie wszystkiego w jeden szkielet tylko dlatego, że „da się podłączyć”.
Skoro widać już, gdzie technologia daje największy efekt, pozostaje ostatni praktyczny etap: co sprawdzić przed zakupem i montażem, żeby nie wracać do poprawiania instalacji po kilku tygodniach.
Co sprawdzić przed zakupem i montażem
Przy planowaniu trzymam się prostego schematu: najpierw urządzenia końcowe, potem standard, na końcu dopiero switch lub injector. To odwraca typowy błąd zakupowy, w którym ktoś najpierw kupuje sprzęt sieciowy, a dopiero później odkrywa, że kamera albo access point potrzebuje więcej mocy, niż zakładano.
- Sprawdź wymagany standard urządzenia: 802.3af, 802.3at albo 802.3bt.
- Porównaj moc na porcie z mocą wymaganą przez odbiornik i zostaw 20-30% zapasu.
- Policz łączny budżet mocy całego switcha, a nie tylko liczbę dostępnych portów.
- Zweryfikuj długość toru i jakość skrętki, najlepiej na poziomie Cat5e lub Cat6 w nowych instalacjach.
- Ustal, czy potrzebujesz jednego zasilanego punktu, czy całej grupy urządzeń, bo to decyduje o wyborze switcha lub injectora.
- Jeśli instalacja ma pracować krytycznie, przewidź zasilanie awaryjne dla całego toru PoE, a nie tylko dla routera.
W praktyce ten prosty zestaw pytań oszczędza więcej czasu niż najbardziej rozbudowana specyfikacja producenta. Dzięki niemu od razu widać, czy dana konfiguracja ma sens techniczny, czy tylko dobrze wygląda w koszyku sklepowym. I to właśnie jest największa zaleta tej technologii: nie chodzi wyłącznie o jeden przewód mniej, ale o przewidywalną, łatwą do serwisowania infrastrukturę.
Dlaczego dobrze dobrane zasilanie sieciowe oszczędza czas przy każdej rozbudowie
W dobrze zaprojektowanej instalacji takie zasilanie staje się po prostu elementem standardowym, a nie dodatkiem, o którym przypomina się dopiero przy problemie. Kiedy zasilasz urządzenia centralnie, łatwiej je podtrzymać, monitorować i wymieniać bez szukania osobnego gniazdka przy każdym punkcie końcowym.
Największą różnicę widzę zwykle nie na etapie zakupu, tylko przy rozbudowie. Dobrze dobrana infrastruktura pozwala dołożyć kamerę, punkt dostępowy albo telefon bez przebudowy połowy okablowania. Jeśli miałbym zostawić jedną praktyczną zasadę, to brzmiałaby tak: najpierw policz moc i odległość, potem dobierz standard, a dopiero na końcu sam sprzęt. Wtedy to rozwiązanie pracuje cicho w tle i nie zajmuje głowy przy każdym kolejnym zleceniu.
