Falownik nie startuje? Diagnoza krok po kroku – znajdź przyczynę!

Problem z uruchomieniem falownika zwykle nie oznacza od razu awarii mocy. Gdy falownik nie startuje, najczęściej winny jest brak zasilania na właściwym torze, otwarty obwód bezpieczeństwa, błędnie ustawione źródło komendy albo zerowa referencja zadawania. Poniżej rozkładam diagnozę na proste kroki, żeby można było szybko odróżnić drobną blokadę od realnej usterki.

Najpierw sprawdź, czy napęd naprawdę ma warunki do pracy

W praktyce zaczynam od rozróżnienia między brakiem zasilania a blokadą uruchomienia. To ważne, bo panel operatorski może świecić, komunikacja z PLC może działać, a mimo to tor mocy pozostaje odcięty i silnik ani drgnie. Dobrą praktyką jest też odczekanie co najmniej 5 minut po odłączeniu zasilania, zanim zacznie się jakiekolwiek pomiary po stronie mocy - w wielu napędach kondensatory potrzebują czasu na rozładowanie.

Jeśli zasilanie jest obecne, a urządzenie nadal odmawia pracy, przechodzę od razu do blokad sterowania i bezpieczeństwa, bo tam najczęściej kryje się przyczyna.

Dlaczego falownik nie startuje mimo prawidłowego zasilania

Tu zwykle wychodzą na jaw rzeczy, które na pierwszy rzut oka wyglądają jak drobiazg, a w praktyce zatrzymują cały napęd. W wielu układach sam fakt, że falownik ma zasilanie i wyświetla stan gotowości, nie wystarcza do uruchomienia silnika.

• Brak sygnału start lub enable - komenda idzie z innego miejsca, niż aktualnie oczekuje napęd: z terminala, panelu, PLC albo magistrali.
• Zły tryb sterowania - urządzenie pracuje w local, remote, 2-wire albo 3-wire, a logika obiektu wysyła sygnał niezgodny z konfiguracją.
• Aktywny STO - Safe Torque Off odcina możliwość wytworzenia momentu, więc silnik pozostaje bez ruchu mimo poprawnego zasilania.
• Start impulsowy zamiast poziomowego - po załączeniu zasilania wymagany jest nowy impuls na wejściu, a nie ciągle zwarte wejście.
• Referencja zadawania wynosi 0 - układ jest gotowy, ale nie dostaje sensownej wartości częstotliwości lub prędkości.
• Aktywny alarm lub fault - napęd blokuje start do momentu usunięcia przyczyny i wykonania resetu.

W części przemienników spotyka się też sekwencję typu: stan gotowości, potem zezwolenie na pracę, a dopiero później zadawanie prędkości. To dlatego jeden model rusza od razu po poprawnym sygnale, a inny wymaga jeszcze jednej, pozornie zbędnej zgody. Gdy to rozumiem, diagnoza przestaje być zgadywaniem, a staje się sprawdzaniem konkretnego łańcucha warunków.

Jeżeli logika startu jest poprawna, a napęd nadal milczy, przechodzę niżej - do parametrów i wejść, bo tam najłatwiej o cichy błąd konfiguracji.

Jak przejść diagnostykę krok po kroku bez zgadywania

Ja zwykle idę od najprostszych rzeczy do najbardziej „elektrycznych”. Taka kolejność oszczędza czas, bo pozwala najpierw wykluczyć blokady programowe i bezpieczeństwa, a dopiero potem sięgać po miernik.

1. Odczytaj status na panelu lub w PLC. Szukaj informacji o gotowości, błędzie, braku zezwolenia albo blokadzie bezpieczeństwa.
2. Sprawdź, skąd napęd oczekuje komendy. Panel, zaciski, wejście cyfrowe lub komunikacja przemysłowa - musi być aktywne dokładnie to źródło, które zostało ustawione w parametrach.
3. Zweryfikuj wejście RUN/ENABLE. Nie zakładaj, że sam podłączony przewód wystarczy; liczy się rzeczywisty stan logiczny zgodny z konfiguracją PNP/NPN i trybem pracy.
4. Sprawdź obwód bezpieczeństwa. STO, E-Stop, krańcówki, przekaźnik bezpieczeństwa i ewentualne blokady technologiczne potrafią zatrzymać start bez oczywistego alarmu mocy.
5. Ustaw niezerową referencję. Jeśli zadajesz częstotliwość z potencjometru, panelu lub PLC, upewnij się, że wartość faktycznie wychodzi poza zero.
6. Odczytaj ostatni błąd przed kasowaniem. Kasowanie bez analizy tylko zaciera trop. Najpierw przyczyna, potem reset.

W praktyce bardzo często pomaga prosty test lokalny, ale tylko wtedy, gdy procedura i bezpieczeństwo instalacji na to pozwalają. Jeśli po lokalnym rozruchu układ działa, a po powrocie do automatyki przestaje reagować, winny jest zwykle kanał sterowania albo komunikacja z nadrzędnym systemem.

Kolejny krok to już nie zgadywanie, tylko sprawdzenie konkretnych parametrów, bo właśnie tam najłatwiej ukrywa się różnica między „gotowy” a „uruchomiony”.

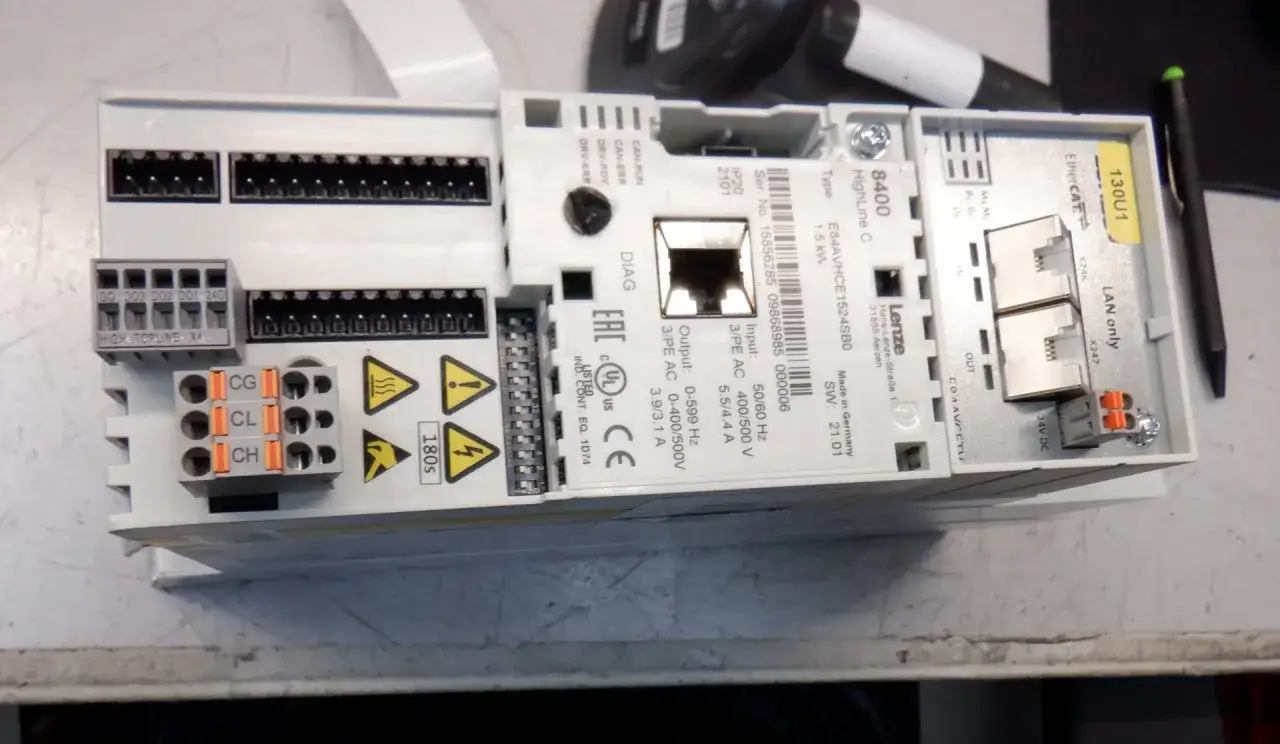

Co sprawdzić w parametrach i na wejściach sterujących

W napędach najwięcej problemów bierze się z tego, że ktoś zmienił jeden parametr, a reszta logiki została po staremu. Drobna różnica między wejściem startu, źródłem zadawania i trybem 2-/3-przewodowym wystarcza, żeby cały układ wydawał się martwy.

To właśnie tutaj najłatwiej o cichy błąd: wszystko wygląda poprawnie, ale komenda startu jest wysyłana innym kanałem niż ten, który falownik ma aktualnie aktywny. Jeśli do tego dochodzi magistrala komunikacyjna, dochodzi jeszcze kwestia priorytetu sterowania - i nagle panel lokalny nie ma już żadnego wpływu na rozruch.

Gdy parametry i logika wejść są już potwierdzone, a napęd nadal nie rusza, warto sprawdzić sam silnik oraz mechanikę, bo to kolejna częsta przyczyna pozornie „martwego” układu.

Kiedy winny jest silnik albo mechanika, a nie sam falownik

Falownik bardzo często reaguje ochronnie. Jeśli widzi zbyt duże obciążenie, zablokowany wał albo nieprawidłowy prąd, może po prostu nie dopuścić do rozruchu lub zatrzymać próbę startu po ułamku sekundy. Dla użytkownika wygląda to jak awaria napędu, a w rzeczywistości problem siedzi po stronie mechaniki.

Zatarcie lub zbyt ciężki rozruch

Pompa z osadem, wentylator z uszkodzonym łożyskiem, transporter z zakleszczonym produktem - to klasyka. Silnik nie ma szans wejść na obroty, więc przemiennik podnosi prąd i wycofuje się, żeby nie uszkodzić uzwojeń. Jeżeli rozruch trwa sekundę lub dwie i kończy się błędem przeciążenia, to właśnie ten kierunek sprawdzam jako pierwszy.

Problem z silnikiem lub przewodami

Uszkodzona izolacja, przerwany przewód, źle podłączone uzwojenia albo niewłaściwe połączenie gwiazda/trójkąt mogą skutecznie uniemożliwić start. W praktyce zdarza się też, że sam silnik jest sprawny, ale uszkodzony czujnik termiczny lub termistor blokuje rozruch. To ważne rozróżnienie, bo sam falownik może być zdrowy, a tylko chroni napęd przed dalszym uszkodzeniem.

Przeczytaj również: Sterowanie serwomechanizmem - uniknij błędów i drgań!

Przeciążenie aplikacji i zły dobór napędu

Jeśli obciążenie nominalne jest blisko granicy już w chwili startu, napęd może nie zdążyć ruszyć. Dotyczy to zwłaszcza ciężkich wentylatorów, ślimaków, mieszadeł i układów z dużą bezwładnością. W takich przypadkach samo „podkręcenie parametrów” zwykle nie pomaga; trzeba ocenić profil rozruchu, rampę przyspieszenia i rzeczywisty moment potrzebny do ruszenia mechanizmu.

Jeżeli po odłączeniu obciążenia sytuacja się poprawia, problem nie leży w elektronice sterującej. To dobry moment, by zatrzymać diagnozę na chwilę i zdecydować, czy potrzebna jest już ingerencja serwisu albo przegląd całego układu napędowego.

Kiedy trzeba zatrzymać diagnostykę i oddać napęd do serwisu

Nie wszystko da się sensownie zrobić na miejscu. Jeśli po sprawdzeniu zasilania, sygnału start, STO i referencji napęd nadal nie przechodzi do stanu gotowości, dalsze próby często tylko wydłużają przestój. Wtedy liczy się już bezpieczeństwo i ekonomia, a nie upór.

• Brak reakcji wyświetlacza mimo poprawnego zasilania. To może oznaczać problem z elektroniką sterującą albo zasilaniem pomocniczym.
• Natychmiastowe przepalanie zabezpieczenia. W takim przypadku nie warto wymieniać kolejnych bezpieczników bez ustalenia przyczyny.
• Ślady przegrzania, zapach spalenizny lub wybrzuszone elementy. To już nie jest temat do „jeszcze jednego testu”.
• Nierozpoznawalny błąd bezpieczeństwa. Jeżeli nie masz pewności, jak poprawnie zweryfikować STO lub obwód E-Stop, nie obchodź ich na próbę.
• Nawracający alarm po resecie. Jeśli ten sam problem wraca natychmiast, przyczyna jest nadal aktywna.

Właśnie w takich sytuacjach najbardziej opłaca się przerwać eksperymenty. Napęd, który nie daje się uruchomić mimo prawidłowej konfiguracji, zwykle wymaga już pomiarów serwisowych albo wymiany elementu, którego nie da się wiarygodnie ocenić bez odpowiedniego wyposażenia.

Żeby podobna sytuacja nie wracała przy następnym uruchomieniu, warto zadbać o samą organizację pracy i dokumentację nastaw.

Jak ograniczyć ryzyko powtórki przy kolejnym uruchomieniu

Najwięcej czasu traci się nie na samej awarii, tylko na szukaniu, co zostało zmienione od ostatniego poprawnego startu. Dlatego w automatyce i sterowaniu tak ważne są proste nawyki serwisowe: zapis parametrów, czytelne oznaczenia i testy po każdej ingerencji.

• Zapisuj kopię parametrów po każdej zmianie. Dzięki temu można szybko wrócić do działającej konfiguracji.
• Opisuj źródło startu i zadawania. Panel, terminal, PLC i magistrala powinny być oznaczone bez niedomówień.
• Nie zmieniaj kilku rzeczy naraz. Jedna korekta na raz daje szansę ustalić, co naprawdę pomogło.
• Testuj obwód bezpieczeństwa po modernizacji. STO, E-Stop i przekaźniki bezpieczeństwa trzeba sprawdzić po każdej zmianie w szafie.
• Kontroluj chłodzenie i zaciski. Luźny przewód, zabrudzony wentylator albo przegrzany styk potrafią wrócić jako problem z rozruchem.

Ja patrzę na falownik jak na element większego układu, a nie samotne urządzenie. Jeśli schemat sterowania, logika bezpieczeństwa i sposób zadawania nie są opisane jasno, diagnoza zawsze trwa dłużej niż powinna. Kiedy jednak przejdziesz przez zasilanie, zgodę na start, parametry i mechanikę w tej kolejności, większość problemów z uruchomieniem da się zamknąć bez chaosu i bez zgadywania.
