Skuteczne sterowanie serwomechanizmem zaczyna się nie od samego sygnału, ale od zrozumienia, co serwo robi z pozycją, obciążeniem i zasilaniem. W praktyce najwięcej kłopotów wynika z błędnej kalibracji zakresu, zbyt słabego źródła prądu albo pomylenia impulsu pozycjonującego z klasycznym PWM. Poniżej rozkładam temat na elementy, które naprawdę pomagają uruchomić układ bez drgań, resetów i niepotrzebnego zgadywania.
Najważniejsze rzeczy do ogarnięcia przed uruchomieniem serwa
- W wielu serwach modelarskich pracuje ramka 20 ms i impuls 1-2 ms, ale zakres zależy od modelu.
- To nie jest klasyczne sterowanie mocą przez wypełnienie, tylko informacja o położeniu.
- Osobne zasilanie dla serw i wspólna masa ze sterownikiem to podstawa stabilnej pracy.
- Przy kilku serwach liczy się prąd rozruchowy i zapas zasilacza, nie tylko napięcie znamionowe.
- Serwo, krokowiec i silnik DC rozwiązują inne zadania, więc dobór napędu ma znaczenie już na starcie.
Jak działa pętla zamknięta w serwie
W serwie chodzi o to, że napęd nie tylko dostaje polecenie, ale też stale sprawdza, czy osiągnął żądane położenie. W środku zwykle jest silnik prądu stałego, przekładnia, element sprzężenia zwrotnego, najczęściej potencjometr albo enkoder, oraz prosty regulator, który porównuje pozycję zadaną z rzeczywistą. Jeśli pojawia się błąd, układ dopiero wtedy doprowadza silnik do ruchu.
To właśnie dlatego serwo zachowuje się inaczej niż zwykły silnik zasilany “na sztywno”. Nie chodzi o sam obrót, tylko o utrzymanie pozycji albo o możliwie szybkie dojście do niej i zatrzymanie bez przeregulowania. W bardziej zaawansowanych napędach tę pracę wykonuje regulator typu PID, czyli układ, który koryguje błąd położenia, tłumi oscylacje i ogranicza nadmierne dobijanie do celu.
Co dzieje się wewnątrz obudowy
Ja zwykle patrzę na serwo jak na mały układ automatyki zamkniętej w jednej obudowie. Zadajesz pozycję, elektronika porównuje ją z pomiarem, a silnik rusza tylko wtedy, gdy trzeba skasować różnicę. Jeśli obciążenie wzrośnie, serwo nie powinno od razu “odpłynąć”, tylko dociążyć przekładnię i utrzymać zadany kąt, o ile ma wystarczający moment i dobre zasilanie.
W praktyce liczą się też dwie cechy, o których początkujący często zapominają: deadband, czyli martwa strefa, w której napęd nie reaguje na minimalne odchylenia, oraz backlash, czyli luz przekładni. Obie rzeczy wpływają na precyzję bardziej, niż wygląda to w katalogu.
Dlaczego cyfrowe serwo zachowuje się inaczej niż analogowe
Analogowe serwo reaguje spokojniej, ale zwykle jest mniej agresywne w trzymaniu pozycji. Cyfrowe odświeża korekty częściej, dzięki czemu lepiej trzyma moment i szybciej odpowiada na zmianę obciążenia, ale potrafi być bardziej prądożerne i czasem głośniejsze. To nie jest wada sama w sobie, tylko kompromis, który trzeba dopasować do zadania.
Jeśli układ ma pracować w automatyce, a nie tylko na stole, ten kompromis jest bardzo istotny. Kiedy mechanika i regulator są już zrozumiałe, można przejść do sygnału sterującego, bo to on najczęściej bywa źle interpretowany.
Jaki sygnał naprawdę steruje serwem

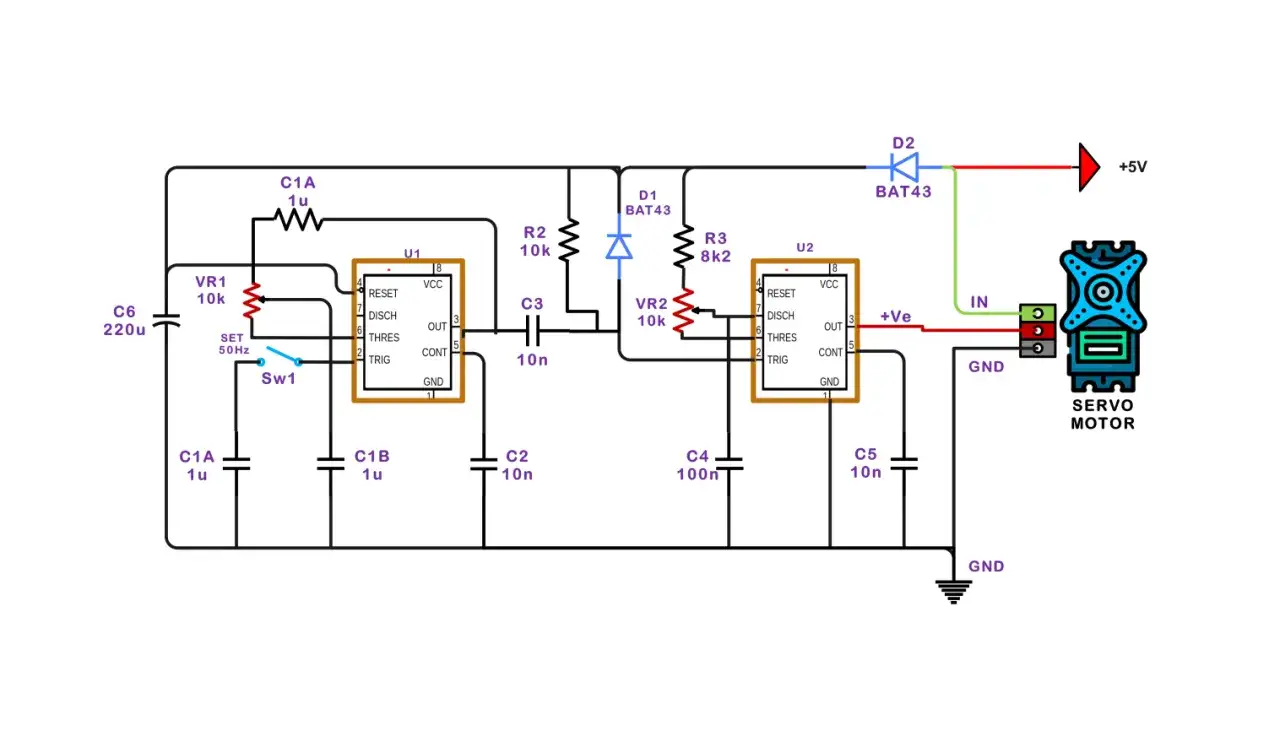

W mowie potocznej mówi się o PWM, ale w praktyce chodzi o szerokość impulsu w określonej ramce czasowej. Najczęściej spotkasz odświeżanie około 50 Hz, czyli cykl 20 ms, a pozycję ustala impuls o długości mniej więcej od 1 ms do 2 ms. Środek, czyli około 1,5 ms, odpowiada zwykle pozycji neutralnej lub środkowej.
Nie wolno jednak zakładać, że każdy model reaguje identycznie. Jedne serwa pracują w węższym oknie, inne przyjmują szerszy zakres, na przykład 500-2500 µs. Są też konstrukcje 180°, 270° i serwa ciągłego obrotu, a w tych ostatnich ten sam sygnał nie ustawia kąta, tylko prędkość i kierunek.
| Szerokość impulsu | Typowy efekt | O czym pamiętać |
|---|---|---|
| 1,0 ms | Jeden kraniec zakresu | To wartość orientacyjna, nie uniwersalny standard |
| 1,5 ms | Środek lub pozycja neutralna | Najczęstszy punkt odniesienia przy kalibracji |
| 2,0 ms | Drugi kraniec zakresu | Zakres bywa szerszy, zwłaszcza w mocniejszych modelach |
Właśnie tu wiele osób popełnia prosty błąd i traktuje serwo jak zwykły kanał PWM do regulacji mocy. To mylące, bo w serwie liczy się przede wszystkim informacja o położeniu. Gdy potrzebujesz ciągłego obrotu, środek impulsu zazwyczaj zatrzymuje napęd, a odchylenie od środka ustawia kierunek i prędkość, więc układ przestaje zachowywać się jak klasyczne serwo pozycjonujące.
Kiedy sygnał jest już jasny, zwykle wychodzi drugi problem, czyli zasilanie. I to właśnie ono najczęściej decyduje, czy cały układ działa stabilnie, czy resetuje się przy każdym większym ruchu.
Jak dobrać zasilanie i elektronikę sterującą
Najczęstszy błąd to zasilanie serwa z pinu 5 V mikrokontrolera. Przy małym, lekkim napędzie czasem “jeszcze działa”, ale pod obciążeniem szybko pojawiają się spadki napięcia, losowe ruchy albo reset sterownika. Ja przyjmuję prostą zasadę: serwa z osobnego zasilania, sterowanie z osobnego układu logicznego, a masa wspólna.Dobierając zasilacz, nie patrzę wyłącznie na napięcie. Patrzę na to, ile serw ma pracować jednocześnie, jaki prąd pobiorą przy starcie i co się stanie przy zablokowaniu osi. Jeśli nie masz dokładnej karty katalogowej, rozsądnie jest założyć co najmniej 2-krotny zapas względem pracy ciągłej, a przy kilku napędach jeszcze więcej. W praktyce mały kondensator elektrolityczny 470-1000 µF blisko listwy zasilającej też potrafi zrobić dużą różnicę.
- Nie zasilaj mocniejszego serwa z samego mikrokontrolera.
- Połącz masę zasilacza serw z masą sterownika.
- Przy dłuższych przewodach dodaj kondensator przy szynie zasilającej.
- Przy kilku kanałach użyj drivera lub sprzętowego generatora impulsów, żeby ograniczyć jitter.
- Jeśli sterownik się resetuje, sprawdź spadek napięcia pod obciążeniem, a nie tylko napięcie bez ruchu.

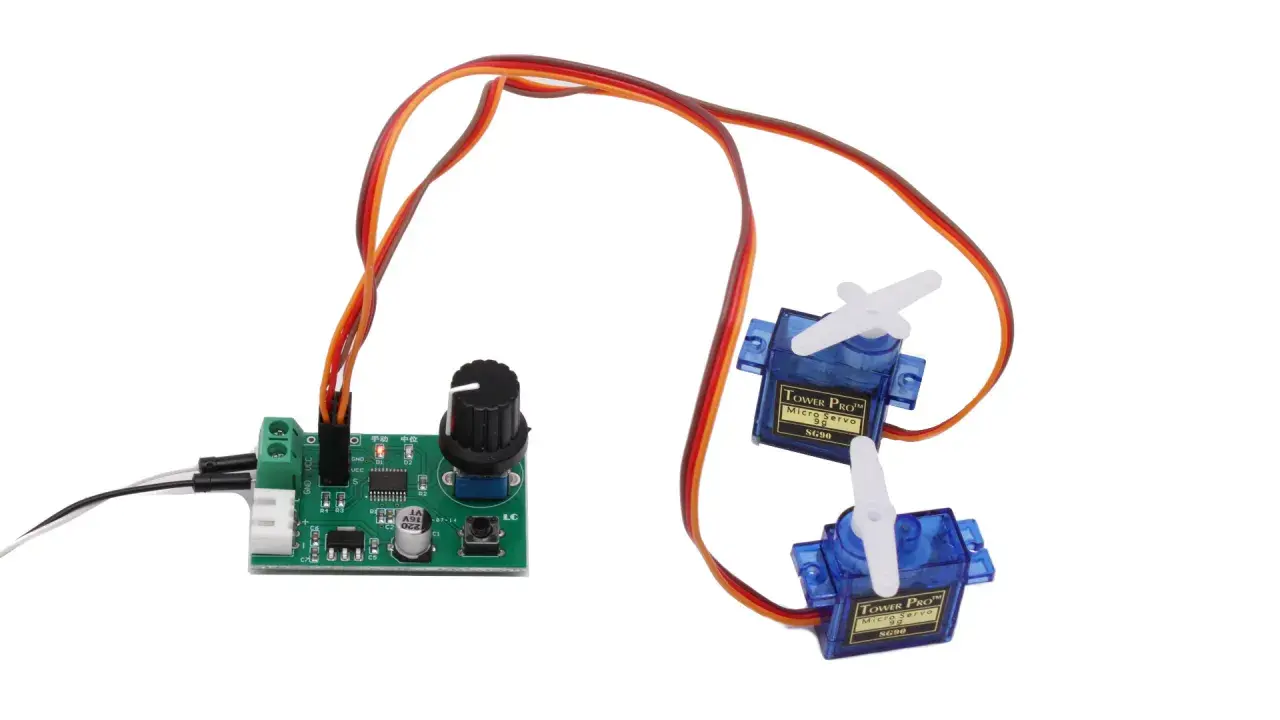

Przy pojedynczym serwie wystarczy często biblioteka generująca poprawne impulsy. Przy większej liczbie osi wygodniejszy bywa zewnętrzny sterownik, na przykład wielokanałowy układ do serw, bo odciąża mikrokontroler i stabilizuje timing. Taka decyzja ma znaczenie szczególnie wtedy, gdy układ ma pracować długo i bez nadzoru, bo niestabilny timing potrafi psuć nawet dobrze zestrojoną mechanikę.
Gdy zasilanie jest już opanowane, można zająć się ruchem: zakresem, szybkością i płynnością. To etap, na którym serwo zaczyna zachowywać się “tak, jak trzeba”, zamiast tylko reagować na sygnał.
Jak ustawić zakres, szybkość i płynność ruchu
Kalibrację zaczynam od mechaniki, nie od kodu. Najpierw sprawdzam rzeczywisty zakres ruchu elementu, który napędzam, bo to on wyznacza bezpieczne granice pracy. Jeśli serwo dojeżdża do oporu i zaczyna buczeć, oznacza to, że zakres jest zbyt szeroki albo że serwo walczy z konstrukcją, której nie powinno w ogóle pokonywać na pełnym skoku.
Kalibracja skrajnych położeń
- Ustaw pozycję środkową i upewnij się, że mechanika ma margines po obu stronach.
- Przesuwaj skraje w małych krokach, aż zniknie dobijanie do oporu.
- Zapisz bezpieczny zakres w sterowniku albo w programie nadrzędnym.
- Jeśli obciążenie zmienia się w trakcie pracy, zostaw dodatkowy margines, zamiast wykorzystywać pełne 100% zakresu.
Przeczytaj również: Automatyka i Robotyka - Praca, zarobki, kariera. Jak zacząć?
Płynność ruchu zamiast szarpnięć
Jeśli napęd ma przesuwać zawór, chwytak albo kamerę, ruch skokowy zwykle wygląda źle i generuje niepotrzebne przeciążenia. Lepsze są rampy, czyli łagodne dojście do celu, szczególnie przy cięższych elementach. W mojej praktyce nawet kilka dziesiątych sekundy różnicy w czasie dojścia potrafi wyraźnie poprawić kulturę pracy całego układu.
Przy serwie ciągłego obrotu dochodzi jeszcze jeden ważny szczegół: pozycja nie jest już celem, tylko prędkość. Wtedy środek impulsu zatrzymuje napęd, a każdy ruch od środka w jedną lub drugą stronę zmienia tempo obrotu. To prosta zasada, ale bez niej łatwo uznać, że napęd “wariuje”, kiedy tak naprawdę działa zgodnie z innym trybem pracy.
Po ustawieniu ruchu warto spojrzeć na błędy, bo one najczęściej pokazują, czy problem leży w elektronice, mechanice, czy tylko w źle dobranym zakresie. Właśnie tu wychodzą rzeczy, które najłatwiej przeoczyć podczas pierwszych testów.
Najczęstsze błędy i ich objawy
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Drgania, buczenie, brak stabilnej pozycji | Za wąski margines zakresu albo zbyt duże obciążenie | Odetnij krańce, zmniejsz opór mechaniczny, sprawdź moment serwa |
| Reset mikrokontrolera | Spadek napięcia przy starcie lub brak wspólnej masy | Oddziel zasilanie serw, połącz masy, zmierz napięcie pod ruchem |
| Losowe skoki pozycji | Zakłócenia na przewodzie sygnałowym albo niestabilny timing | Skróć przewody, oddal linię sygnałową od mocy, sprawdź źródło impulsów |
| Serwo grzeje się po kilku minutach | Praca przy oporze lub dobijanie do krańców | Zredukuj zakres, sprawdź luz i tarcie, przetestuj bez obciążenia |
| Brak reakcji na polecenia | Zły typ sygnału, złe wyprowadzenie lub pomylone zasilanie | Zweryfikuj pin sterujący, masę i zgodność z trybem pracy serwa |
W praktyce te objawy rzadko oznaczają awarię samego napędu. Częściej są sygnałem, że zasilanie siada, przewody są prowadzone niechlujnie albo mechanika wymusza na serwie pracę poza rozsądnym zakresem. Gdy odczytasz symptomy poprawnie, diagnoza zwykle przyspiesza bardzo wyraźnie.
Kiedy serwo wygrywa z krokowym albo silnikiem DC
Nie każdy problem w automatyce rozwiązuje się serwem. Czasem lepszy będzie krokowiec, czasem zwykły silnik DC z enkoderem, a czasem napęd serwowy w pełnej, przemysłowej wersji. Ja patrzę na to przez pryzmat celu: czy potrzebujesz dokładnego pozycjonowania, czy tylko prostego ruchu, czy może dużej dynamiki pod zmiennym obciążeniem.
| Napęd | Najlepszy do | Zalety | Ograniczenia |
|---|---|---|---|
| Serwo modelarskie | Chwytaki, zawory, małe mechanizmy pozycjonujące | Proste sterowanie, sprzężenie zwrotne, dobra dynamika | Ograniczony zakres, wrażliwość na zasilanie i przeciążenie |
| Krokowiec | Ruch indeksowy, wolniejsze osie, prosta automatyka | Łatwy start, dobra powtarzalność bez enkodera | Może gubić kroki przy przeciążeniu, bywa głośny |
| Silnik DC z enkoderem | Prędkość i pozycja przy większej mocy | Wysoka sprawność, szerokie możliwości mechaniczne | Wymaga sterownika i strojenia regulacji |
| Przemysłowy serwonapęd | Robotyka, CNC, szybkie osie, precyzyjne pozycjonowanie | Wysoka precyzja, zamknięta pętla, duża dynamika | Większy koszt i większa złożoność konfiguracji |
Jeśli potrzebujesz pozycjonowania przy zmiennym obciążeniu, serwo zwykle daje najlepszy kompromis między precyzją a dynamiką. Gdy jednak priorytetem jest prostota albo niski koszt, krokowiec lub zwykły silnik DC mogą być rozsądniejsze, o ile nie oczekujesz od nich tej samej kontroli zwrotnej. Dobór napędu warto więc robić od zadania, a nie od samej nazwy elementu.
Co sprawdzam przed pierwszym uruchomieniem serwa
Przed pierwszym testem robię krótką listę rzeczy, które oszczędzają najwięcej czasu. Nie są efektowne, ale właśnie one najczęściej decydują o tym, czy układ od razu działa, czy zaczyna “szukać problemu” przez godzinę.
- napięcie na szynie zasilającej przy ruchu i przy zatrzymaniu,
- wspólną masę sterownika i serwa,
- czy zakres impulsów nie dobija do mechanicznego końca,
- czy serwo nie grzeje się po kilku minutach pracy pod obciążeniem,
- czy przewód sygnałowy nie biegnie tuż obok przewodów mocy.
Jeśli po takim teście układ nadal pracuje cicho, bez drgań i bez losowych restartów sterownika, zwykle znaczy to, że fundamenty są dobre. W automatyce właśnie na tym poziomie wygrywa się niezawodność: nie na deklaracjach z katalogu, tylko na poprawnym zasilaniu, rozsądnym zakresie ruchu i uczciwym sprawdzeniu najgorszego przypadku.
