W instalacjach fotowoltaicznych napięcie startowe falownika decyduje o tym, kiedy urządzenie budzi się do pracy i zaczyna szukać punktu maksymalnej mocy. To parametr, który wpływa na poranny rozruch, zachowanie przy słabym słońcu, a także na to, czy string został dobrze dobrany do konkretnego modelu. Poniżej rozkładam ten temat na praktyczne elementy: co oznacza, od czego zależy, jak go czytać w dokumentacji i jak uniknąć błędów przy uruchomieniu instalacji.
Najważniejsze rzeczy, które trzeba wiedzieć przed doborem stringu
- Próg startu mówi, przy jakim napięciu falownik w ogóle zacznie się uruchamiać, ale nie oznacza jeszcze pełnej pracy.
- Najczęściej myli się go z zakresem MPPT, napięciem nominalnym i maksymalnym napięciem DC.
- Zbyt krótki string, zacienienie i wysoka temperatura modułów najczęściej opóźniają start rano.
- Przy doborze liczą się dwa skrajne przypadki: gorący dzień i zimny poranek.
- W falownikach hybrydowych osobno sprawdza się próg dla PV i próg dla baterii.
Co naprawdę oznacza próg startu falownika
W praktyce chodzi o minimalne napięcie DC, które musi pojawić się na wejściu, żeby elektronika falownika mogła wykonać autodiagnostykę, sprawdzić warunki pracy i przejść do trybu aktywnego. Ja patrzę na ten parametr jak na pierwszy etap rozruchu, a nie jak na obietnicę natychmiastowej produkcji energii. To ważne rozróżnienie, bo urządzenie może już się „obudzić”, ale jeszcze nie pracować z pełną wydajnością.
W dokumentacjach spotkasz kilka powiązanych pojęć, które łatwo ze sobą pomylić. Udc start to próg uruchomienia, zakres MPPT pokazuje obszar, w którym falownik aktywnie śledzi punkt maksymalnej mocy, a napięcie nominalne wskazuje punkt pracy, przy którym zwykle uzyskuje się najlepszą stabilność i sprawność. Z kolei maksymalne napięcie DC to górna granica bezpieczeństwa, której nie wolno przekraczać.
| Parametr | Co oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Próg startu | Minimalne napięcie potrzebne do uruchomienia falownika | Decyduje, czy urządzenie wstanie rano i przy słabym świetle |
| Zakres MPPT | Przedział, w którym falownik szuka najlepszego punktu pracy paneli | Wpływa na realny uzysk energii w ciągu dnia |
| Napięcie nominalne | Punkt, przy którym układ zwykle pracuje najwygodniej | Często odpowiada za lepszą sprawność i stabilność |
| Maksymalne napięcie DC | Najwyższe dopuszczalne napięcie wejściowe | Przekroczenie może uszkodzić falownik |
W praktyce spotyka się progi rzędu 125 V, 180 V, 200 V albo nawet 550 V, zależnie od klasy urządzenia i zastosowania. To nie są wartości uniwersalne, tylko typowe przykłady pokazujące, jak szeroki jest ten zakres. Żeby zrozumieć, skąd biorą się te różnice, trzeba spojrzeć na warunki, w jakich falownik się budzi.
Od czego zależy poranny rozruch instalacji
Największy wpływ mają trzy rzeczy: nasłonecznienie, temperatura modułów i długość stringu. Rano panel może już wytwarzać napięcie, ale przy zbyt małej liczbie modułów w szeregu nadal nie osiągniesz wymaganego progu. Do tego dochodzi cień, zabrudzenie, różne orientacje połaci i spadki napięcia na przewodach. To dlatego dwa pozornie podobne systemy potrafią zachowywać się zupełnie inaczej.
W PV obowiązuje dość prosty, ale często ignorowany mechanizm: na chłodzie napięcie rośnie, a na upale spada. Zimą string może więc łatwiej przekraczać górne granice wejścia, a latem trudniej dobić do progu startu, zwłaszcza jeśli instalacja została policzona „na styk”. Ja zawsze traktuję to jako sygnał, że projekt trzeba oceniać nie tylko w południowym słońcu, ale też przy słabszym świetle i wysokiej temperaturze modułów.
- Jeśli string jest za krótki, falownik uruchomi się później albo wcale.
- Jeśli moduły są częściowo zacienione, napięcie może falować i rozruch stanie się niestabilny.
- Jeśli przewody są za długie lub źle dobrane, spadek napięcia dodatkowo pogarsza sytuację.
- Jeśli to hybryda, ustawienia baterii i logika sterowania też mogą opóźnić start.
Skoro wiadomo już, co zmienia próg rozruchu, można przejść do samego doboru stringu i sprawdzić, jak uniknąć błędu jeszcze na etapie projektu.

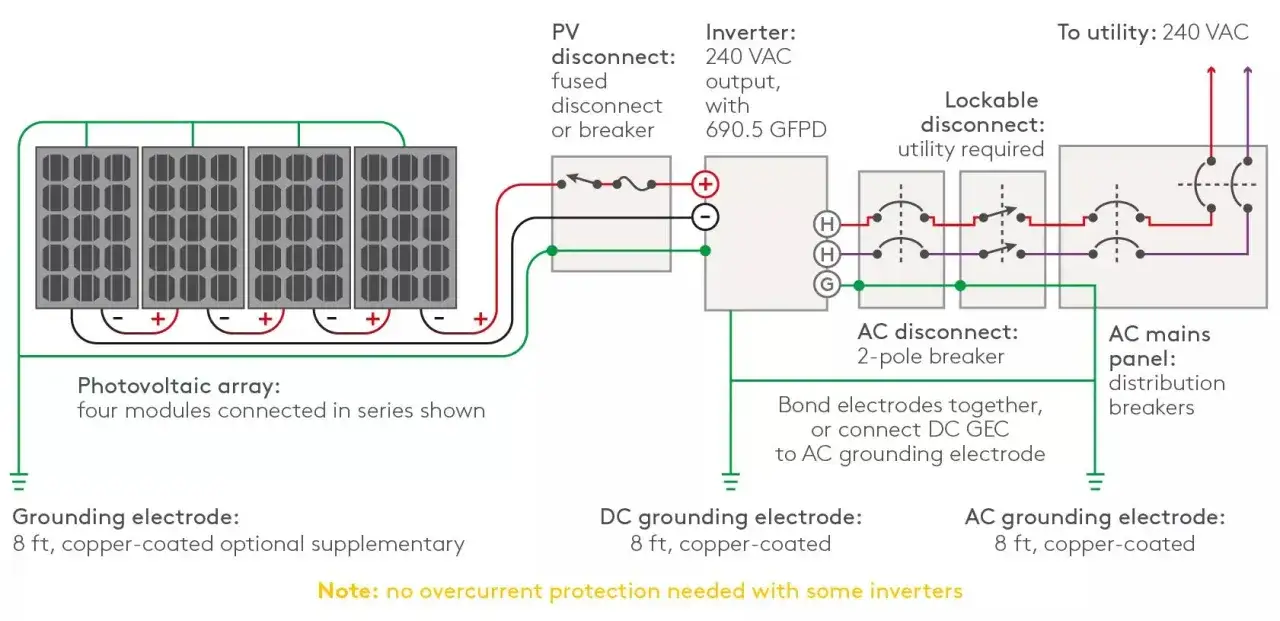

Jak dobrać liczbę modułów do stringu
Najpraktyczniej liczyć dwa skrajne przypadki. Pierwszy to gorący dzień, kiedy napięcie robocze modułów spada i trzeba sprawdzić, czy string nadal mieści się w zakresie pracy falownika. Drugi to zimny poranek, kiedy napięcie jałowe rośnie i trzeba upewnić się, że nie przekroczysz maksymalnego napięcia wejściowego. Taki sposób myślenia jest dużo bezpieczniejszy niż patrzenie wyłącznie na moc instalacji.
Co sprawdzam w kartach katalogowych
Najpierw biorę dane modułu: napięcie w punkcie mocy maksymalnej, napięcie obwodu otwartego i współczynnik temperaturowy napięcia. Potem sprawdzam w falowniku trzy rzeczy: próg uruchomienia, zakres MPPT i maksymalne napięcie DC. Dopiero po złożeniu tych parametrów ma sens liczenie minimalnej i maksymalnej liczby modułów w stringu.
- Obliczam napięcie stringu w warunkach roboczych, sumując napięcia Vmp modułów.
- Sprawdzam, czy wynik przekracza próg startu z odpowiednim zapasem.
- Obliczam Voc stringu na mrozie i porównuję go z maksymalnym napięciem wejściowym falownika.
- Weryfikuję, czy napięcie pracy nie wypada zbyt nisko względem zakresu MPPT.
Przeczytaj również: Symbole przekaźników - Jak czytać schematy i oznaczenia?
Przykład z życia instalacji
Załóżmy string z 8 modułów, gdzie każdy ma około 31 V w punkcie pracy i około 37 V napięcia obwodu otwartego. W pracy roboczej dostajesz więc mniej więcej 248 V, co dla większości nowoczesnych urządzeń będzie bezpiecznym i sensownym poziomem. Gdybyś jednak zszedł do 5 modułów, string mógłby mieć około 155 V w punkcie pracy i wtedy niektóre falowniki po prostu nie wystartują albo będą pracować bardzo niestabilnie.
To właśnie dlatego nie dobiera się liczby paneli wyłącznie „na moc”. W praktyce ważniejszy bywa margines napięciowy niż sama liczba watów. I to prowadzi wprost do pytania, czy niski próg startu zawsze oznacza lepszy system.
Dlaczego niższy próg nie zawsze wygrywa

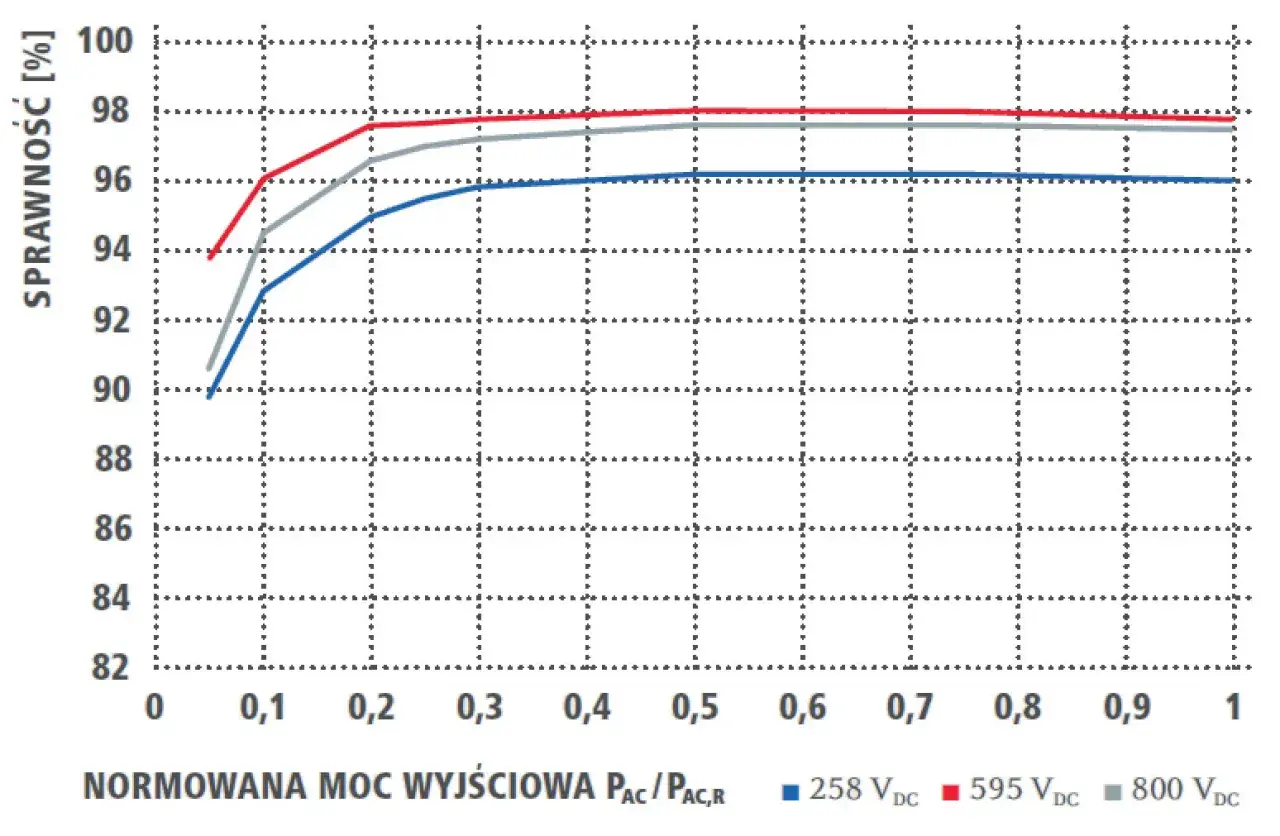

Na pierwszy rzut oka wydaje się, że im niższy próg uruchomienia, tym lepiej, bo falownik zacznie produkować wcześniej rano i później wieczorem. To tylko część prawdy. W rzeczywistości liczy się cały zakres pracy, sprawność przy częściowym obciążeniu i to, jak dobrze elektronika radzi sobie z trackingiem MPPT w słabym świetle. Niskie napięcie startu bywa zaletą, ale nie jest jedynym parametrem, który decyduje o jakości urządzenia.
Ja traktuję to jako kompromis projektowy: producent musi pogodzić szybki start, stabilność sterowania i sensowną sprawność. W bardzo niskich napięciach falownik może częściej pracować na granicy swoich możliwości, a to nie zawsze przekłada się na realnie większy uzysk. Zdarza się też, że system z wyższym progiem, ale lepiej dobranym zakresem MPPT, daje po prostu bardziej przewidywalną pracę.
| Niższy próg startu | Wyższy próg startu |
|---|---|
| Szybszy poranny rozruch i lepsza szansa na pracę przy słabszym świetle | Większy margines stabilności i często lepsza zgodność z wyższonapięciowymi stringami |
| Może lepiej sprawdzić się w małych instalacjach z krótszym stringiem | Bywa korzystny w większych systemach lub tam, gdzie ważna jest szeroka rezerwa napięciowa |
| Nie zawsze oznacza wyższą sprawność całego układu | Może opóźniać start, jeśli string jest zaprojektowany zbyt zachowawczo |
To moja praktyczna ocena, nie hasło marketingowe: najlepszy falownik nie jest tym z najniższym progiem, tylko tym najlepiej dopasowanym do konkretnego stringu i warunków pracy. Gdy teoria nie zgadza się z codziennym zachowaniem instalacji, wchodzimy w diagnostykę.
Jak rozpoznać, że problem leży w napięciu, a nie w samym falowniku
Objawy zwykle są dość czytelne. Jeśli urządzenie startuje dopiero po mocnym nasłonecznieniu, wina często leży po stronie zbyt niskiego napięcia stringu. Jeśli w ogóle nie startuje, trzeba sprawdzić nie tylko napięcie, ale też polaryzację, połączenia i ewentualne uszkodzenia modułów. Z kolei przerywana praca, szczególnie rano i przy częściowym zachmurzeniu, zwykle wskazuje na graniczne warunki pracy stringu albo problem z jednym z elementów łańcucha.
| Objaw | Najczęstsza przyczyna | Co sprawdzić najpierw |
|---|---|---|
| Falownik budzi się późno | Za niski poziom napięcia rano | Długość stringu, zacienienie, temperaturę modułów |
| Nie startuje mimo słońca | Zła polaryzacja, przerwa w obwodzie, uszkodzony moduł | Złącza, ciągłość obwodu, napięcie Voc |
| Startuje i zaraz się wyłącza | Napięcie graniczne, spadki na przewodach, niestabilne warunki pracy | Zakres MPPT, jakość połączeń, spadek napięcia na kablach |
| Jeden MPPT działa, drugi nie | Nierówny string, różne orientacje albo cień | Konfigurację stringów i warunki nasłonecznienia na obu wejściach |
W hybrydach dochodzi jeszcze osobny temat baterii. Tam próg uruchomienia po stronie akumulatora bywa całkowicie niezależny od strony PV, więc nie wolno mieszać tych dwóch logik sterowania. Jeśli bateria ma zbyt niskie napięcie, system może się nie podnieść nawet wtedy, gdy string PV wygląda poprawnie.
Co sprawdzić przed uruchomieniem, żeby nie gonić problemu po serwisie
Najbardziej opłaca się działać metodycznie. Ja zaczynam od porównania danych modułu i falownika, potem sprawdzam długość stringu, a na końcu weryfikuję zachowanie instalacji w realnych warunkach: rano, w upale i przy częściowym zacienieniu. Taka kolejność oszczędza czas, bo od razu wyłapuje błędy projektowe, zamiast szukać ich dopiero po pierwszych zgłoszeniach użytkownika.
- Nie oceniaj instalacji po samym południu, bo wtedy napięcie bywa najbardziej korzystne.
- Sprawdź jednocześnie próg uruchomienia, zakres MPPT i maksymalne napięcie wejściowe.
- Zostaw zapas na temperaturę, bo zimą napięcie rośnie szybciej, niż wielu osobom się wydaje.
- W układach hybrydowych oddzielnie analizuj PV i baterię, bo to dwa różne warunki startu.
Jeśli napięcie startowe falownika jest ustawione zbyt wysoko względem rzeczywistego napięcia stringu, instalacja będzie rano zwlekać z uruchomieniem albo nie wystartuje wcale. Jeśli jest dobrane rozsądnie, a string ma zapas na temperaturę i zacienienie, falownik pracuje przewidywalnie i bez niepotrzebnych przerw. To właśnie ten rodzaj dopasowania robi największą różnicę w praktyce, a nie pojedyncza liczba z katalogu.
