Automatyzacja spawania przestaje być domeną wyłącznie dużych zakładów. Dobrze dobrany cobot spawalniczy potrafi przejąć powtarzalne złącza, ustabilizować jakość i odciążyć spawacza tam, gdzie najbardziej bolą brak ludzi, zmienność detali i czas przezbrojeń. W tym tekście pokazuję, jak taki system działa, kiedy ma sens, jakie procesy obsługuje najlepiej oraz na co patrzeć przy wyborze stanowiska, żeby nie kupić rozwiązania zbyt małego, zbyt skomplikowanego albo po prostu niepasującego do produkcji.
Najważniejsze rzeczy o cobotowym spawaniu w kilku punktach
- Najlepiej działa przy powtarzalnych detalach, krótkich i średnich seriach oraz częstych przezbrojeniach.
- Najwięcej zysku daje tam, gdzie ręczne spawanie traci czas na pozycjonowanie, przygotowanie i poprawki.
- W praktyce najczęściej wygrywa MIG/MAG, a TIG i zgrzewanie punktowe wymagają bardziej uporządkowanego procesu.
- O jakości spoiny decydują przede wszystkim uchwyty, tolerancje detalu, programowanie, gaz osłonowy i czystość elementów.
- Bezpieczeństwo nadal opiera się na ocenie ryzyka, osłonach i prawidłowym sterowaniu, a nie na samym słowie „kolaboracyjny”.
- Budżet potrafi się bardzo różnić: od prostych zestawów po pełne stanowiska za ponad 100 tys. USD.
Jak taki system działa na hali

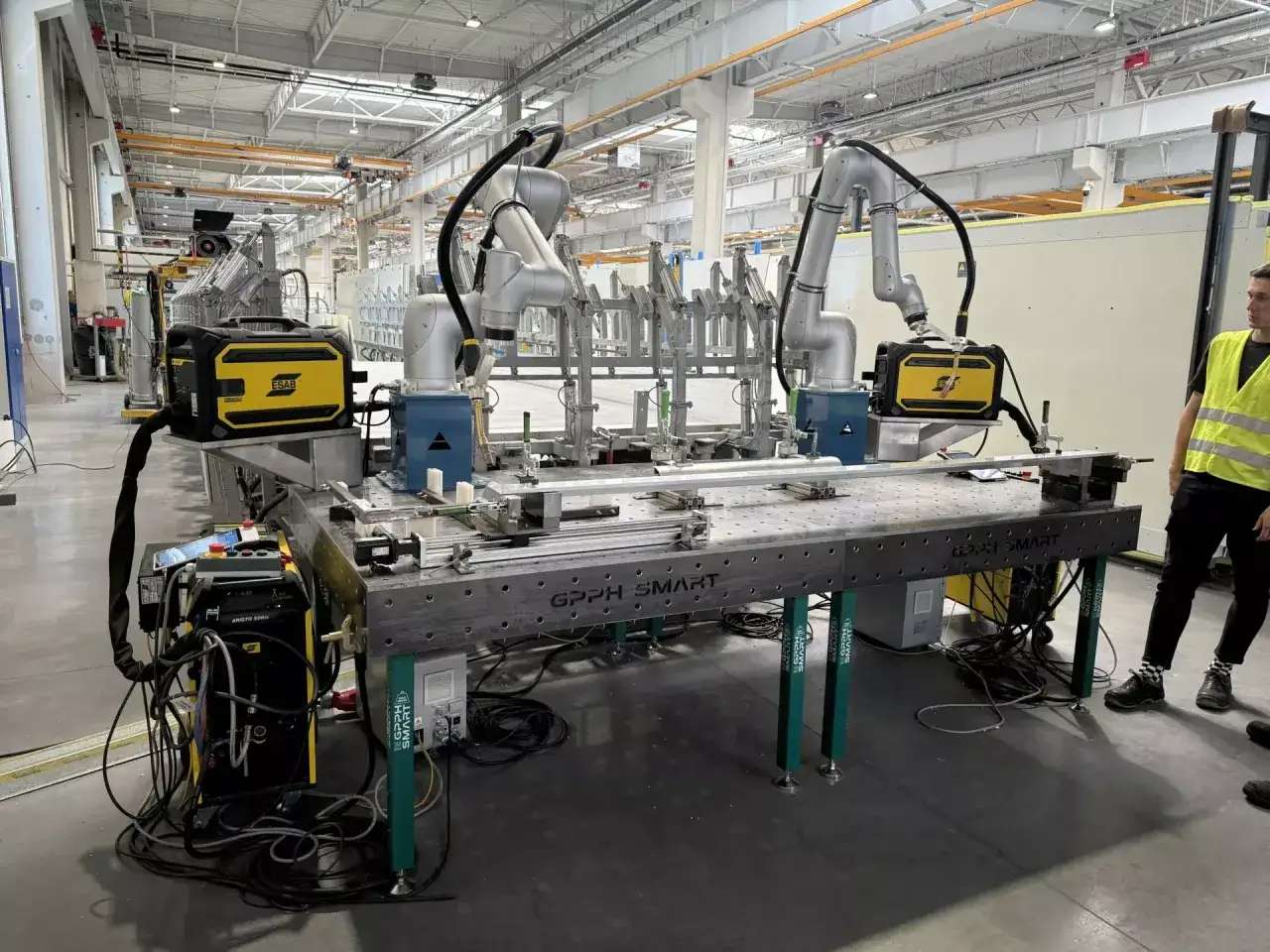

W praktyce nie chodzi o „samego robota”, tylko o całe stanowisko: manipulator, źródło prądu, podajnik drutu albo osprzęt TIG, palnik, uchwyt, stół, pozycjoner i sterowanie. Najwięcej roboty wykonuje zwykle nie ramię, lecz dobrze przygotowane oprzyrządowanie, bo to ono trzyma detal w tej samej pozycji z cyklu na cykl. Jeśli detal pływa, automat nie naprawi geometrii za operatora.
Od strony automatyki taki układ zwykle komunikuje się z PLC hali przez proste sygnały: start programu, potwierdzenie obecności detalu, gotowość źródła, stan osłon, sygnał odciągu dymów. W bardziej rozbudowanych wdrożeniach bezpieczeństwem zarządza safety PLC, czyli sterownik nadzorujący funkcje ochronne. Programowanie opiera się najczęściej na punktach teach, czyli „nauczonych” pozycjach palnika, oraz na recepturach, które zapisują parametry dla konkretnych detali: prąd, napięcie, prędkość posuwu drutu, czas gazu i sekwencję ruchu.
W wielu systemach dochodzi też śledzenie spoiny, czyli seam tracking. To funkcja, która pomaga robotowi korygować tor w czasie rzeczywistym, gdy złącze nie jest idealnie powtarzalne. To nadal nie jest lekarstwo na zły proces, ale bywa bardzo pomocne przy dłuższych ściegach i przy detalach, które pracują po obróbce lub spawaniu punktowym.
Jeżeli patrzeć na to praktycznie, cobot daje najwięcej wtedy, gdy człowiek przygotowuje kolejne sztuki, a robot w tym czasie wykonuje z góry ustalony, przewidywalny fragment pracy. I właśnie to odróżnia sensowne wdrożenie od pokazowego demo. Następny krok to wybór procesu, bo nie każdy typ spawania równie dobrze współpracuje z taką automatyką.
Które procesy spawania pasują najlepiej
Największy potencjał ma spawanie, które jest powtarzalne, da się dobrze ustawić i nie wymaga ciągłej improwizacji przy każdym detalu. Właśnie dlatego część technologii sprawdza się znakomicie, a inne działają tylko w bardziej uporządkowanym środowisku.
| Proces | Gdzie ma sens | Na co uważać |
|---|---|---|
| MIG/MAG | Stal konstrukcyjna, nierdzewka, elementy seryjne, dłuższe spoiny, typowe zadania warsztatowe i produkcyjne. | Wrażliwość na przygotowanie krawędzi, stabilność szczeliny i jakość podawania drutu. |
| TIG | Cienkie materiały, detale widoczne wizualnie, spoiny wymagające lepszego wykończenia. | Wolniejszy cykl, większe wymagania co do czystości i dokładności pozycjonowania. |
| Zgrzewanie punktowe | Blachy, obudowy, elementy powtarzalne, często w układach produkcyjnych z większą liczbą sztuk. | Wymaga odpowiedniego docisku, oprzyrządowania i sensownego układu linii, nie tylko samego ramienia. |
Jeśli miałbym wskazać pierwszy wybór dla większości małych i średnich firm, postawiłbym na MIG/MAG. To po prostu najbardziej „wdzięczny” proces do automatyzacji, bo dobrze znosi seryjność i daje szybki efekt tam, gdzie operator ręcznie traci czas na powtarzalne prowadzenie palnika. TIG wybierałbym wtedy, gdy estetyka, czystość i kontrola nad detalem są ważniejsze niż tempo.
To prowadzi do najważniejszego pytania z punktu widzenia decyzji zakupowej: kiedy taki układ naprawdę wygrywa z człowiekiem, a kiedy nadal lepiej sprawdzi się klasyczny robot albo ręczne stanowisko. W praktyce różnica wychodzi bardzo szybko, jeśli porówna się nie sam czas spawania, lecz cały cykl pracy.
Kiedy wygrywa z ręcznym stanowiskiem, a kiedy z klasycznym robotem
W ręcznym spawaniu typowy czas łuku, czyli arc-on time, często mieści się w okolicach 20-30%. Reszta zmiany schodzi na chwytanie detalu, pozycjonowanie, odkładanie gotowych elementów, poprawki i krótkie przestoje. Właśnie dlatego nawet umiarkowanie zautomatyzowane stanowisko potrafi wyraźnie podnieść wydajność bez wchodzenia od razu w wielką, zamkniętą celę przemysłową.
| Kryterium | Ręczne spawanie | Stanowisko z cobotem | Klasyczny robot przemysłowy |
|---|---|---|---|
| Najlepsze zastosowanie | Jednostkowe detale, bardzo zmienna geometria, naprawy i prace „na miejscu”. | Powtarzalne serie, częste przezbrojenia, mieszanka kilku podobnych wyrobów. | Długie serie, stała geometria, wysoka przepustowość. |
| Elastyczność | Bardzo wysoka, ale zależna od człowieka. | Wysoka, jeśli program i uchwyt są dobrze przygotowane. | Niższa przy częstych zmianach produktu. |
| Przezbrojenie | Szybkie, ale kosztuje czas operatora. | Zwykle szybsze niż w klasycznym robocie, zwłaszcza przy prostych recepturach. | Najczęściej wymaga więcej pracy integracyjnej. |
| Inwestycja wejściowa | Najniższa. | Średnia, z dużym rozrzutem zależnie od osprzętu. | Najwyższa przy pełnej celi i zabezpieczeniach. |
| Powtarzalność | Zależna od operatora i zmęczenia. | Bardzo dobra, jeśli detal jest stabilnie zamocowany. | Bardzo dobra przy stałym procesie. |
Najprościej ujmując: jeśli produkcja zmienia się często, ale elementy są nadal dość powtarzalne, cobot zwykle wygrywa. Jeśli geometria jest stabilna, a sztuk jest dużo, klasyczny robot będzie bardziej ekonomiczny. Gdy detal jest jednostkowy, krzywy albo „żyje” po każdym przyłożeniu, ręczne stanowisko nadal ma sens.
W mojej ocenie dobrym progiem do rozmowy o automatyzacji są serie, które wracają regularnie, nie tylko raz w kwartale. Jeżeli ten sam detal wraca co tydzień, a spawacz zbyt dużo czasu spędza na identycznym prowadzeniu palnika, to już jest materiał na wdrożenie. Zanim jednak policzy się ROI, trzeba spojrzeć na jakość samej spoiny, bo tam najczęściej kryją się prawdziwe oszczędności albo prawdziwe problemy.
Co decyduje o jakości spoiny
Najczęstszy błąd polega na założeniu, że robot „sam zrobi lepiej”. Nie zrobi, jeśli detal jest źle przygotowany. W spawaniu milimetr potrafi mieć znaczenie większe niż cały budżet na sterowanie. Dlatego zanim zacznie się poprawiać trajektorię, trzeba dopracować geometrię, uchwyty i parametry procesu.
- Powtarzalne mocowanie - detal musi trafiać do uchwytu zawsze tak samo, bez luzu i bez konieczności ręcznego dopychania.
- Przygotowanie krawędzi - szczelina, ukos i czystość powierzchni decydują o tym, czy program zadziała stabilnie.
- Kalibracja TCP - TCP, czyli punkt odniesienia palnika, musi być ustawiony precyzyjnie, bo każdy błąd przenosi się na tor spawania.
- Stałe parametry łuku - prąd, napięcie, prędkość podawania drutu i przepływ gazu powinny być zapisane jako osobna receptura dla każdego wyrobu.
- Stan osprzętu - zużyta końcówka prądowa, źle poprowadzony przewód albo niestabilny podajnik psują efekt szybciej, niż wiele osób zakłada.
- Śledzenie spoiny - przy większych odchyłkach lub dłuższych ściegach warto rozważyć sensor lub wizję, żeby nie polegać wyłącznie na „ślepej” ścieżce.
Jeżeli miałbym wskazać jedną rzecz, która najbardziej różni udane wdrożenie od przeciętnego, byłby to uchwyt i sposób podawania detalu. Robot można przeprogramować, ale źle zrobionego oprzyrządowania nie da się przeskoczyć samym software’em. To właśnie dlatego następny krok to dobór stanowiska pod realne warunki pracy, a nie tylko pod katalogowe parametry ramienia.
Na co patrzeć przy wyborze stanowiska
W praktyce nie kupuje się samego ramienia, tylko cały układ: manipulator, źródło spawalnicze, palnik, podajnik, stół, osłony, odciąg, integrację i szkolenie. Jeśli któryś element jest dobrany „na styk”, później to właśnie on ogranicza produkcję. Dobrze to widać zwłaszcza przy zasięgu i udźwigu. Na rynku są już coboty sięgające 25-30 kg payloadu i około 1750 mm zasięgu, więc pytanie nie brzmi już „czy da się”, tylko „czy da się sensownie w tej konkretnej aplikacji”.
| Element | Dlaczego ma znaczenie | Na co zwrócić uwagę |
|---|---|---|
| Zasięg i udźwig | Decydują o tym, czy robot dojdzie do całej spoiny i udźwignie palnik z przewodami. | Warto zostawić zapas, zwykle nie mniej niż 20-30% względem realnego obciążenia. |
| Pozycjoner | Ułatwia ustawienie detalu w najlepszej pozycji spawania i skraca ręczne manipulowanie elementem. | Sprawdź nośność, możliwość synchronizacji i to, czy operator nie musi poprawiać ustawienia po każdej sztuce. |
| Oś siódma | Rozszerza obszar pracy i bywa konieczna przy dłuższych detalach albo kilku gniazdach roboczych. | Liczy się sztywność, prędkość i sensowne prowadzenie przewodów. |
| Sterowanie i receptury | Przyspieszają zmianę programu i zmniejszają liczbę błędów operatora. | Dobrze, jeśli program da się wywołać z HMI, a parametry da się łatwo archiwizować. |
| Serwis i szkolenie | Bez tego nawet dobry zestaw staje, gdy pojawi się awaria albo zmiana detalu. | Warto sprawdzić czas reakcji integratora, dostępność części i wsparcie po uruchomieniu. |
| Odciąg i osłony | Bezpośrednio wpływają na bezpieczeństwo, jakość i komfort pracy. | Nie traktuj odciągu jako dodatku. Przy spawaniu to element procesu, nie ozdoba stanowiska. |
W dobrych wdrożeniach widać jeszcze jedną rzecz: liczba czynności po stronie operatora spada do minimum. Jeśli człowiek nadal musi co chwilę poprawiać pozycję detalu, kliknąć pięć ekranów i ręcznie korygować każdy cykl, to automatyzacja jest tylko „na papierze”. Z tego powodu obok mechaniki równie ważne są bezpieczeństwo i logika sterowania.
Bezpieczeństwo i sterowanie nie są dodatkiem
W aktualnych rozwiązaniach punktem odniesienia są normy z rodziny ISO 10218, a praktycznym uzupełnieniem pozostają wytyczne dotyczące współpracy człowiek-robot. To ważne, bo przy spawaniu nie wystarczy powiedzieć, że robot jest „kolaboracyjny”. Łuk, odpryski, wysoka temperatura i dymy spawalnicze nadal wymagają pełnej oceny ryzyka.
W teorii funkcjonują cztery podstawowe tryby współpracy: zatrzymanie monitorowane, prowadzenie ręczne, nadzorowanie prędkości i odległości oraz ograniczanie siły i mocy. W praktyce przy spawaniu aktywny łuk prawie nigdy nie oznacza swobodnego stania obok bez osłon. Najczęściej współpraca dotyczy załadunku, rozładunku, przezbrajania i nadzoru, a sama strefa spawania ma częściowe wygrodzenie, kurtyny, blokady drzwi albo tryb pracy o obniżonej prędkości.
To właśnie tu wychodzi różnica między prostą sprzedażą „robota” a dobrze przemyślaną automatyką. Sterowanie powinno przewidywać nie tylko start spoiny, ale też kontrolę obecności detalu, blokadę przy otwartych osłonach, sygnał do odciągu i reakcję na awarię palnika. Jeśli tego nie ma, nawet dobry manipulator będzie po prostu drogim ramieniem bez sensownej logiki procesu. A skoro bezpieczeństwo jest już osadzone, można przejść do pieniędzy, bo to one zwykle zamykają decyzję.
Ile to kosztuje i kiedy zwraca się inwestycja
Ceny mocno zależą od zakresu dostawy, ale widełki są dość czytelne. Prostsze zestawy do automatyzacji spawania zaczynają się zwykle od 52-70 tys. USD za układ podstawowy. Popularne konfiguracje mieszczą się często w okolicach 75-85 tys. USD, a pełne wdrożenia z większą liczbą peryferiów, osłon i integracją potrafią przekroczyć 80-150 tys. USD. W praktyce budżet rośnie wraz z pozycjonerem, wizją, dodatkową osią, odciągiem i zakresem uruchomienia.
Na zwrot patrzyłbym bez marketingowej mgły. W dobrze dobranych aplikacjach ROI liczony jest zwykle w miesiącach, a nie w latach, ale bezpieczny przedział planowania to najczęściej 6-24 miesiące. Szybciej wracają projekty z dużą powtarzalnością, większą liczbą zmian i wysokim kosztem pracy ręcznej. Wolniej - te, w których detal ma zmienną geometrię, a stanowisko jest słabo przygotowane.
- Największy wpływ na ROI ma wykorzystanie czasu łuku - jeśli robot stoi, bo nie ma detalu albo czeka na operatora, ekonomia siada.
- Drugim źródłem oszczędności są poprawki - mniej odprysków, mniej szlifowania i mniej odrzutów.
- Trzecim są braki kadrowe - automat nie zastępuje całego zespołu, ale potrafi uwolnić dobrego spawacza do trudniejszych zadań.
- Najlepiej liczyć całość - nie tylko zakup, lecz także szkolenie, eksploatację, końcówki, gaz, serwis i energię.
Jeśli ktoś obiecuje zwrot „w każdym przypadku” po pół roku, podszedłbym do tego ostrożnie. W praktyce decyduje nie sama cena robota, tylko to, ile godzin dziennie naprawdę spawa i jak bardzo poprawia przepływ pracy na hali. To naturalnie prowadzi do pytania o błędy, bo właśnie one najczęściej wydłużają zwrot najbardziej.
Najczęstsze błędy przy wdrożeniu
Najwięcej problemów widzę nie na etapie wyboru robota, tylko przy założeniach. Kupno zbyt dużego lub zbyt małego rozwiązania, niewłaściwe fixtury i brak planu pracy potrafią zepsuć nawet dobry projekt. Oto błędy, które pojawiają się najczęściej:
- Zakup ramienia przed policzeniem procesu - najpierw trzeba wiedzieć, ile jest spoin, w jakiej kolejności i z jaką tolerancją.
- Za słabe oprzyrządowanie - jeśli detal nie siedzi stabilnie, robot tylko powiela błąd z większą konsekwencją.
- Brak zapasu w zasięgu - przy większych detalach liczy się nie tylko nominalny reach, ale też kąt dojścia palnika.
- Ignorowanie odciągu i ochrony przed odpryskami - to skraca żywotność osprzętu i pogarsza warunki pracy.
- Ręczne poprawianie każdego cyklu - jeśli operator stale „ratuje” robot, automatyzacja jest źle zorganizowana.
- Brak biblioteki receptur - bez wersjonowania programów wraca chaos, szczególnie przy kilku podobnych wyrobach.
Wbrew pozorom największy błąd nie polega na tym, że system jest „za mało zaawansowany”. Częściej problemem jest to, że oczekuje się od niego naprawienia złego przygotowania produkcji. Dlatego przed zamówieniem warto przejść przez prostą, techniczną checklistę.
Co warto sprawdzić, zanim podpiszesz zamówienie
Gdybym miał zamknąć temat w kilku pytaniach kontrolnych, wyglądałoby to tak: czy detal jest powtarzalny, czy uchwyt utrzyma geometrię, czy robot dojdzie do wszystkich punktów, czy operator będzie miał prostą obsługę i czy bezpieczeństwo nie podniesie kosztu do poziomu nie do obrony. To są pytania, które naprawdę decydują o powodzeniu wdrożenia, a nie katalogowe hasła o „nowoczesnej automatyce”.
- Czy mam policzoną liczbę identycznych spoin na zmianę?
- Czy tolerancje detalu pozwalają na powtarzalny program?
- Czy palnik, przewody i osprzęt mieszczą się w realnym udźwigu z zapasem?
- Czy potrzebuję pozycjonera albo osi siódmej, czy wystarczy sam manipulator?
- Czy ktoś na miejscu będzie umiał zmieniać receptury i dbać o bazę programów?
- Czy stanowisko ma zaplanowany odciąg dymów, osłony i sensowną diagnostykę błędów?
Jeśli te punkty są poukładane, takie rozwiązanie zwykle zaczyna pracować na produkcję szybciej, niż spodziewa się dział zakupów. Jeżeli jeszcze nie są, lepiej najpierw uporządkować oprzyrządowanie i sterowanie, bo sam robot nie zlikwiduje bałaganu na stanowisku.
