Przy cięciu plazmowym najwięcej błędów nie wynika z samej przecinarki, tylko z ustawień. Dobrze przygotowana tabela cięcia plazmą daje punkt startowy dla grubości materiału, prądu, prędkości, wysokości palnika i czasu przebicia, więc od razu ogranicza żużel, ukos krawędzi i zużycie dysz. W praktyce najlepiej traktować ją jako bazę do krótkiej próby na odpadzie, a nie jako coś, co trzeba przepisać bez zmian do każdej maszyny.
Najważniejsze ustawienia, które trzeba mieć pod kontrolą
- Grubość materiału zawsze ustawia pierwszy kierunek doboru parametrów.
- Prędkość cięcia decyduje o tym, czy na dole pojawi się żużel, czy czysta krawędź.
- Wysokość palnika i czas przebicia są krytyczne w CNC i przy detalach z otworami.
- Jedna tabela nie pasuje do wszystkiego - inny będzie wynik na ręcznej przecinarce, a inny na stole CNC.
- Najlepszy test to krótki odcinek i jeden detal próbny, zanim ruszy właściwa produkcja.
Jak czytać tabelę ustawień bez zgadywania
Ja zawsze zaczynam od pięciu pozycji: grubości materiału, natężenia prądu, prędkości przejazdu, wysokości palnika i opóźnienia przebicia. Dopiero potem patrzę na gaz, ciśnienie i rodzaj materiałów eksploatacyjnych, bo bez tej kolejności łatwo pomylić objaw z przyczyną. W takich kartach pojawiają się też dwa terminy, które warto znać: kerf, czyli szerokość szczeliny cięcia, oraz bevel, czyli ukos krawędzi.
- Grubość materiału mówi, od którego wiersza zacząć.
- Prąd dobiera się do grubości i jakości, jakiej oczekujesz.
- Prędkość cięcia musi być stabilna, inaczej łuk zacznie zostawiać żużel albo nie przebije do końca.
- Wysokość cięcia to odstęp między palnikiem a blachą; za duży poszerza szczelinę, za mały pogarsza geometrię i może skracać życie dyszy.
- Wysokość przebicia i pierce delay decydują o tym, czy przebicie nie uszkodzi materiału i osprzętu.
- Ciśnienie i przepływ gazu muszą odpowiadać konkretnemu systemowi, a nie tylko „być mniej więcej dobre”.
W dokumentacji producentów widać wyraźnie, że ta sama maszyna może mieć różne wartości dla cięcia precyzyjnego i produkcyjnego, więc kartę trzeba czytać jako zakres pracy, a nie jedną magiczną liczbę. Gdy te pojęcia są jasne, liczby przestają wyglądać przypadkowo i zaczynają naprawdę pomagać.

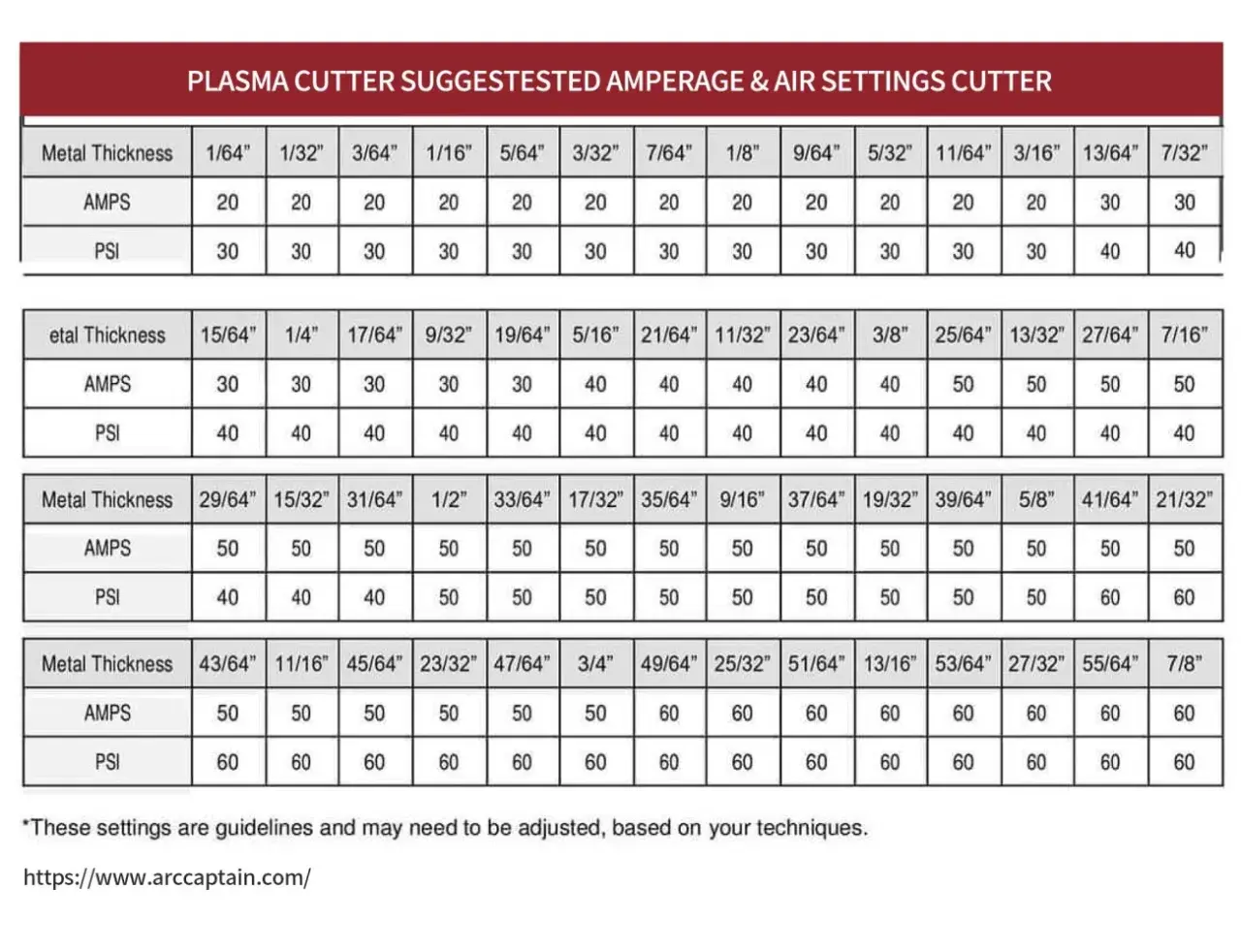

Orientacyjna tabela dla popularnych materiałów
Poniżej biorę za punkt odniesienia klasę 45 A, bo to dobry poziom do lekkiego warsztatu i prostego CNC. Na takich danych od razu widać wzór: aluminium daje najwyższe prędkości, stal czarna plasuje się pośrodku, a stal nierdzewna zwykle wymaga większej ostrożności przy posuwie.
| Grubość | Stal czarna 45 A | Stal nierdzewna 45 A | Aluminium 45 A | Co to oznacza w praktyce |
|---|---|---|---|---|
| 3 mm | 5590 mm/min | 4725 mm/min | 7120 mm/min | To zakres bardzo szybkiego cięcia, w którym łatwo przesadzić z prędkością. |
| 6 mm | 2110 mm/min | 1695 mm/min | 3095 mm/min | Tu najlepiej widać różnicę między stalą a aluminium. |
| 10 mm | 920 mm/min | 870 mm/min | 1015 mm/min | To środek zakresu dla wielu warsztatów i prostych stołów CNC. |
| 12 mm | 690 mm/min | 540 mm/min | 745 mm/min | W tym obszarze stabilność wysokości palnika zaczyna mieć duże znaczenie. |
| 16 mm | 400 mm/min | 320 mm/min | 340 mm/min | Tu margines błędu jest już mały, a każdy spadek jakości widać gołym okiem. |
Na podobnych kartach producent pokazuje też, że dla klasy 45 A sensowny zakres cięcia kończy się mniej więcej na 16 mm w trybie zalecanym, a dalsze zwiększanie grubości wymaga pogodzenia się z niższą prędkością albo przejścia na mocniejszy system. Ja z takiej tabeli wyciągam prosty wniosek: nie ma jednego uniwersalnego programu do wszystkiego, bo prędkość i jakość zmieniają się razem z materiałem.
To właśnie dlatego sama liczba amperów nie załatwia sprawy. Jeśli coś zaczyna wychodzić nie tak, zwykle problem siedzi w prędkości, wysokości albo w jakości gazu, a nie tylko w samym prądzie.
Po czym poznać, że parametry są źle dobrane
Najlepsza diagnoza przy plazmie jest banalna: patrzę na krawędź, dół cięcia i zachowanie iskier. Jeśli odczytam te trzy rzeczy, zwykle wiem, co poprawić jako pierwsze. Tu nie trzeba zgadywać, bo objawy są dość powtarzalne.
| Objaw na detalu | Najczęściej oznacza | Co zmienić najpierw |
|---|---|---|
| Gruby żużel na spodzie | Prędkość jest za mała i łuk „szuka” zbyt dużo materiału | Zwiększ posuw o 5-10% |
| Ragged cut albo niedocięcie | Prędkość jest za duża lub prąd za niski | Zwolić i sprawdzić amperaż |
| Szeroka szczelina i nadtopiona góra | Za wolno, za niski odstęp albo zbyt duży prąd na cienkiej blasze | Podnieś palnik i skoryguj speed |
| Stały ukos całego cięcia | Źle ustawiona wysokość lub zużyte materiały eksploatacyjne | Sprawdź standoff i wymień dyszę z elektrodą |
| Krótka żywotność osprzętu | Wilgotne powietrze, niestabilne ciśnienie albo brudny układ | Osusz filtrację i skontroluj przepływ |
ESAB zwraca uwagę, że wiele ręcznych systemów z powietrzem pracuje najlepiej w okolicach 70-80 PSI, czyli 4,8-5,5 bar, ale ja traktuję to jako punkt orientacyjny, nie regułę uniwersalną. Inny palnik, inny gaz i inny zestaw materiałów eksploatacyjnych potrafią przesunąć ten zakres, dlatego zawsze wracam do instrukcji konkretnej maszyny.
Gdy objawy są już czytelne, łatwiej przejść do różnicy między ręcznym cięciem a CNC, bo tam ten sam błąd daje zupełnie inny efekt na gotowym detalu.
CNC wymaga innych nawyków niż przecinarka ręczna
W ręcznym cięciu najwięcej zależy od prowadzącego. Na stole CNC ruch jest powtarzalny, ale za to dużo większe znaczenie mają program, wysokość palnika i zachowanie łuku na zakrętach. W praktyce THC, czyli automatyka utrzymująca wysokość palnika na podstawie napięcia łuku, pomaga bardzo dużo, ale nie naprawi złego posuwu ani zużytych materiałów eksploatacyjnych.
| Obszar | Ręczne cięcie | CNC | Dlaczego to ważne |
|---|---|---|---|
| Prędkość | Operator trzyma ją ręką, więc łatwo o wahania | Ustawia ją program i napęd osi | W CNC zbyt szybki ruch od razu odbija się na jakości krawędzi. |
| Wysokość palnika | Kontrola jest wzrokowa i zależy od doświadczenia | THC utrzymuje dystans automatycznie | Za wysoki palnik poszerza szczelinę, za niski pogarsza geometrię. |
| Przebicie | Zwykle mniej krytyczne dla prostych cięć | Kluczowe dla dyszy, blachy i stołu | Zły pierce height lub delay potrafi zniszczyć detal już na starcie. |
| Otwory i detale | Trudniej utrzymać idealny promień i prędkość | Trzeba zwalniać na łukach i przy małych otworach | Łuk plazmowy naturalnie zostaje z tyłu, więc bez korekty otwór nie wyjdzie czysto. |
Na dużych stołach CNC różnice widać jeszcze mocniej. W wysokiej klasy systemach, takich jak przemysłowe źródła plazmy, prędkości dla tej samej grubości potrafią rosnąć wraz z amperażem bardzo wyraźnie, ale razem z nimi rosną też wymagania wobec gazu, chłodzenia i dokładności prowadzenia palnika. Dla mnie to ważne przypomnienie: stół CNC przyspiesza pracę, ale nie zwalnia z myślenia.
Gdy program i mechanika są już ustawione, ostatni krok to krótka próba na odpadu i korekta w małych krokach, bo właśnie tam najłatwiej uratować materiał przed serią błędów.
Jak zrobić pierwszą próbę, żeby nie spalić czasu i blachy
Ja wolę poprawiać parametry w kolejności, która najmniej miesza w układzie: najpierw prędkość, potem wysokość palnika, a dopiero na końcu prąd. Dzięki temu szybciej widzę, co faktycznie psuło cięcie, zamiast przestawiać pół programu naraz. Taki test można zamknąć w kilku prostych krokach.
- Weź odpad z tego samego materiału i tej samej grubości, co detal właściwy.
- Ustaw wartości startowe z tabeli dla konkretnej maszyny, a nie z przypadkowego forum.
- Wytnij prostą linię i jeden mały detal testowy, najlepiej z otworem.
- Sprawdź, czy od spodu nie ma grubego żużla, a krawędź nie jest nadmiernie ścięta.
- Koryguj prędkość o 5-10%, a wysokość o małe kroki, zwykle 0,5-1 mm.
- Jeśli materiał eksploatacyjny wygląda nierówno, wymień dyszę i elektrodę razem.
W praktyce często wygrywa nie ten, kto ustawi najwyższy amperaż, tylko ten, kto ma stabilny gaz, suchy układ i cierpliwość do krótkiej próby. Przy cięciu CNC szczególnie pilnuję małych otworów i zamkniętych kształtów, bo tam prędkość liniowa z kart nie wystarcza i trzeba ją świadomie ograniczyć.
Najwięcej czasu oszczędza prosty nawyk: zanim ruszy właściwa produkcja, robię jeden test, zapisuję efekt i dopiero potem puszczam serię. To daje powtarzalność lepszą niż „dokręcanie” wszystkiego na oko w trakcie pracy.
Co przygotować, żeby jedna ściąga działała przez cały tydzień
Jeśli chcesz, żeby taka tabela naprawdę pomagała w warsztacie, przygotuj obok niej kilka rzeczy, które zwykle są pomijane. To one decydują, czy liczby zadziałają w praktyce, czy skończą jako ładny wydruk przy maszynie.
- Osobny zestaw nastaw dla stali czarnej, nierdzewki i aluminium.
- Zapisany zakres prędkości dla cięć prostych i dla otworów.
- Notatkę o pierce height i pierce delay dla najczęściej obrabianych grubości.
- Kontrolę filtrów, osuszacza i ciśnienia powietrza przed każdą dłuższą serią.
- Pakiet zapasowych dysz i elektrod, żeby nie kończyć zmiany na zużytym osprzęcie.
Najkrótsza droga do powtarzalnych cięć jest zaskakująco prosta: dobrać ustawienia do grubości, sprawdzić pierwszy detal, a potem poprawiać tylko jeden parametr naraz. Wtedy tabela przestaje być teorią, a staje się realnym narzędziem pracy na stole CNC i przy przecinarce ręcznej.
