Budowa form wtryskowych nie sprowadza się do narysowania gniazda i złożenia kilku płyt. W praktyce patrzę na ten proces jako na połączenie projektu, obróbki CNC, kontroli wymiarów i uruchomienia, bo dopiero razem daje to stabilną produkcję. W tym tekście rozkładam temat na czynniki pierwsze: z czego składa się forma, jak wygląda droga od modelu CAD do próby na wtryskarce, co naprawdę wpływa na koszt i gdzie najłatwiej popełnić drogi błąd.
Co decyduje o dobrej formie jeszcze przed pierwszą próbą
- Forma to układ kilku współpracujących systemów: gniazda, chłodzenia, wypychania, prowadzenia i odpowietrzania.
- Najpierw trzeba ustalić skurcz tworzywa, kierunek rozformowania i płaszczyznę podziału, a dopiero potem dopracowywać detale.
- Obróbka CNC robi większość pracy, ale EDM jest niezbędne tam, gdzie frez nie dojedzie albo nie daje wymaganej geometrii.
- Na koszt najmocniej wpływają liczba gniazd, suwaki, typ kanału wlewowego, tolerancje i liczba iteracji po próbach.
- Najwięcej problemów wychodzi zwykle na chłodzeniu, odpowietrzaniu i serwisie, nie na samym modelu 3D.

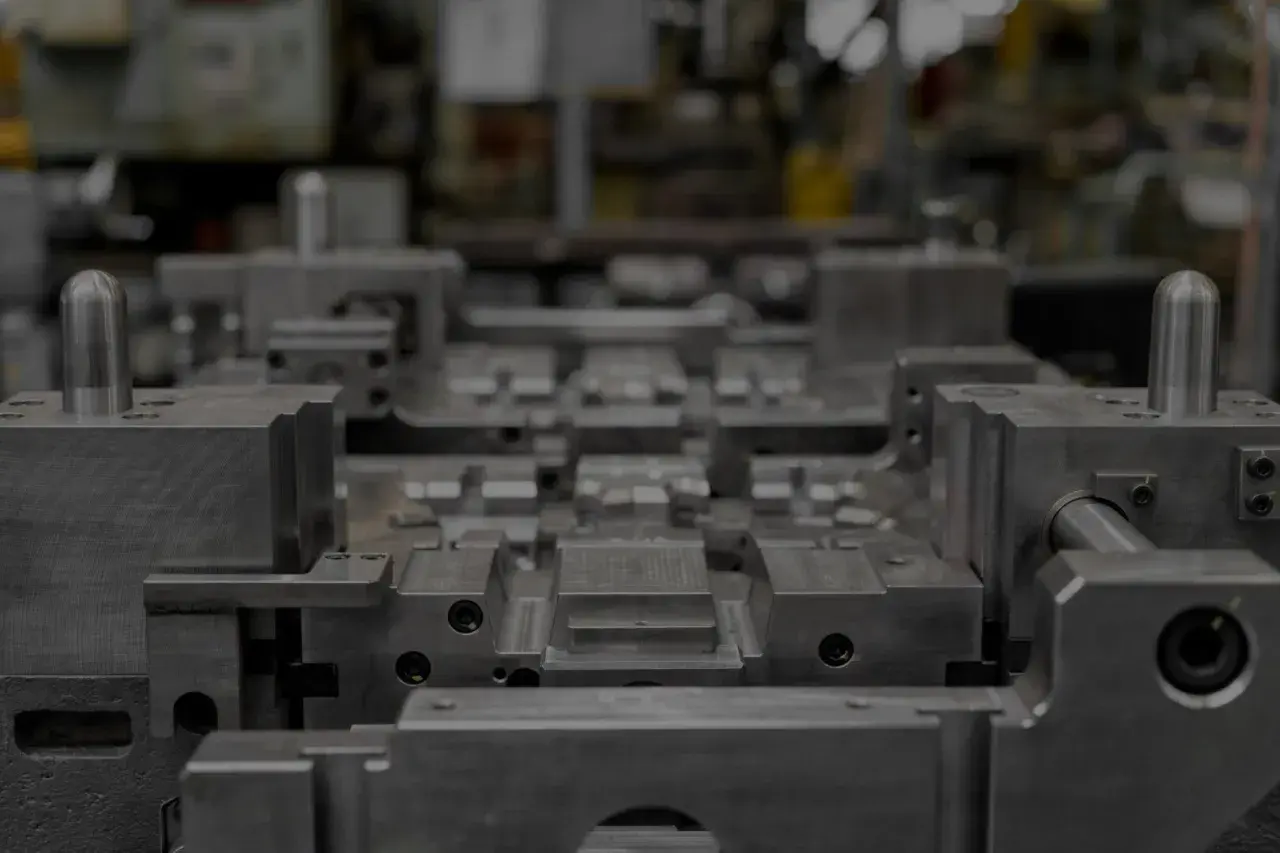

Z czego naprawdę składa się forma wtryskowa
Na stole konstrukcyjnym forma wygląda jak zestaw płyt i wkładek, ale w produkcji liczy się to, jak współpracują pod ciśnieniem, temperaturą i w cyklu wielotysięcznym. Najprościej myśleć o niej jak o zamkniętym systemie: materiał musi wejść, wypełnić gniazdo, ostygnąć, zostać wypchnięty i nie zostawić śladu na detalu. Jeśli któryś z tych etapów jest niedopracowany, problem wraca przy każdej kolejnej sztuce.
| Element | Po co jest potrzebny | Co zwykle psuje efekt |
|---|---|---|
| Gniazdo i rdzeń | Nadają detalowi finalny kształt i wymiary | Zła kompensacja skurczu, słabe pasowanie wkładek, nieprzemyślane promienie |
| Układ wlewowy | Doprowadza stopione tworzywo do gniazda | Za długie kanały, nierówny przepływ, zbyt duże straty ciśnienia |
| Układ chłodzenia | Odprowadza ciepło i stabilizuje cykl | Nieciągłe kanały, zbyt duża odległość od gorących stref, brak możliwości czyszczenia |
| Układ wypychania | Wydobywa gotową wypraskę z gniazda | Za mała powierzchnia kontaktu, zły rozkład sił, odciski po wypychaczach |
| Prowadzenie i zamykanie | Utrzymują współosiowość i powtarzalność domknięcia | Luz prowadnic, bicie, nierówne styki płaszczyzn |
| Suwaki i liftery | Obsługują podcięcia i trudniejsze kształty | Brak miejsca na ruch, zbyt duże tarcie, trudny serwis |
| Odpowietrzanie | Wypuszcza powietrze z gniazda podczas wtrysku | Przypalenia, niedolania, spoiny i lokalne przegrzania |
Z mojego doświadczenia najczęściej niedoszacowany jest układ chłodzenia, bo na papierze wygląda niepozornie, a w praktyce decyduje o czasie cyklu i stabilności wymiaru. Już na tym etapie trzeba też rozstrzygnąć, czy forma pracuje z kanałem zimnym, czy gorącym. Pierwszy wariant jest prostszy i tańszy, drugi ogranicza odpady i bywa lepszy przy produkcji seryjnej, ale wymaga większego budżetu i lepszej kontroli temperatury. Kiedy wiesz, z czego składa się narzędzie, łatwiej przejść do projektu, który zamienia te założenia w wykonalną konstrukcję.
Jak wygląda projekt, zanim stal trafi na maszynę
Dobrze zaprojektowana forma zaczyna się od detalu, a nie od katalogu komponentów. Ja zawsze zakładam, że projekt ma być nie tylko poprawny geometrycznie, ale też wykonalny, serwisowalny i odporny na warunki produkcyjne. Właśnie dlatego na początku robi się analizę DFM, czyli przegląd projektu pod kątem wytwarzania i późniejszej obsługi narzędzia.
- Analiza detalu i materiału - sprawdza się grubości ścianek, żebra, podcięcia, skurcz tworzywa i wymagania estetyczne.
- Ustalenie kierunku rozformowania - trzeba wiedzieć, w którą stronę detal ma wyjść z gniazda bez uszkodzeń i bez dodatkowych komplikacji.
- Wyznaczenie płaszczyzny podziału - to miejsce, w którym forma się otwiera; zły wybór od razu podnosi ryzyko śladu, gratu i problemów z zamykaniem.
- Dobór układu wlewowego i chłodzenia - tu zapada decyzja, czy projekt będzie bardziej ekonomiczny, czy bardziej wydajny w cyklu.
- Symulacja przepływu - pokazuje linie łączenia, pułapki powietrza, skurcz i miejsca, które mogą się wypaczać po chłodzeniu.
- Dokumentacja i BOM - BOM, czyli lista materiałowa, porządkuje wszystkie części, materiały i warianty wykonania przed wejściem na produkcję.
W praktyce najważniejsze jest to, żeby nie próbować „naprawiać” projektu dopiero na maszynie. Jeśli model ma podcięcia, cienkie ścianki albo zbyt głębokie żebra, lepiej od razu przewidzieć suwaki, wkładki albo podział detalu, niż liczyć na to, że obróbka i montaż wszystko przykryją. Projekt kończy się nie wtedy, gdy model 3D wygląda dobrze, tylko wtedy, gdy da się go wytworzyć bez niepotrzebnych obejść. Sam model nie robi jeszcze formy, więc dalej wchodzi to, co w narzędziowni najdroższe i najciekawsze: obróbka.
Gdzie wchodzi CNC, a gdzie niezbędne jest EDM
Obróbka formy to nie jeden proces, ale zestaw operacji, które trzeba połączyć bez utraty dokładności. Frezowanie 3-osiowe dobrze radzi sobie z prostszymi płaszczyznami i kieszeniami, 5-osiowe ogranicza liczbę przezbrojeń, a EDM wchodzi tam, gdzie geometria jest zamknięta, zbyt głęboka albo wymaga ostrych naroży. Mniej ustawień to mniejsze ryzyko błędu, dlatego w dobrej narzędziowni plan obróbki ma znaczenie równie duże jak sam model CAD.
| Operacja | Po co jest używana | Kiedy ma największy sens |
|---|---|---|
| Frezowanie CNC 3-osiowe | Wykonuje większość prostych powierzchni, kieszeni i płyt | Przy mniej złożonej geometrii i większych płaskich obszarach |
| Frezowanie CNC 5-osiowe | Pozwala obrabiać trudniejsze kształty bez częstego przekładania detalu | Przy głębokich kieszeniach, skomplikowanych krzywiznach i krótszym czasie przygotowania |
| Wiercenie i rozwiercanie | Tworzy otwory montażowe, kanały chłodzące i precyzyjne gniazda pod elementy prowadzące | Gdy ważna jest współosiowość i powtarzalność całego układu |
| Szlifowanie | Poprawia płaszczyzny, pasowania i jakość styku | Przy powierzchniach zamykających, gdzie szczelność ma realny wpływ na pracę formy |
| EDM | Usuwa materiał iskrą, a nie narzędziem skrawającym | Przy ostrych narożach, zamkniętych kieszeniach i bardzo twardych materiałach |
| Polerowanie i dopasowanie ręczne | Daje odpowiednią jakość powierzchni i końcowe pasowanie wkładek | Przy detalach wizualnych, transparentnych albo wymagających bardzo dobrego wykończenia |
| Kontrola CMM lub skanowanie 3D | Sprawdza zgodność wymiarową i geometrię po obróbce | Przed montażem i po pierwszych próbach, gdy liczy się powtarzalność |
Ważne jest też to, że EDM nie jest „gorszym frezowaniem”, tylko narzędziem do zadań specjalnych. Tam, gdzie frez nie może dojechać albo zostawiłby niepożądany promień, elektroerozja często jest jedynym sensownym wyjściem. Po obróbce przychodzi dopasowanie, kontrola i czasem korekta ręczna, która bywa bardziej precyzyjna niż kolejna godzina cięcia. To właśnie na styku CAM, EDM i kontroli wymiarów wychodzi, czy narzędziownia naprawdę panuje nad detalem. Następny krok to materiał, bo bez niego nawet najlepsza obróbka nie da trwałej formy.
Jak dobiera się materiał do formy i do serii
Materiał na formę dobiera się nie pod katalog, tylko pod liczbę cykli, rodzaj tworzywa i sposób eksploatacji. Przy krótkich seriach i prototypach sens ma aluminium, bo skraca czas wykonania i obniża koszt wejścia. Przy produkcji średniej i długiej najczęściej wygrywa stal narzędziowa, a przy trudnych detalach liczy się już nie tylko twardość, ale też odporność na ścieranie, korozję i stabilność wymiaru po obróbce cieplnej.
| Materiał | Gdzie ma sens | Najważniejszy kompromis |
|---|---|---|
| Aluminium | Protokoły testowe, krótkie serie, szybkie uruchomienie | Niższa trwałość i mniejsza odporność na zużycie |
| Stal prehartowana | Serie średnie, gdy liczy się dobry balans kosztu i żywotności | Łatwiejsza obróbka, ale mniejszy margines przy bardzo wymagających tworzywach |
| Stal hartowana | Produkcja seryjna, wyższe obciążenia, dłuższy cykl życia formy | Większa twardość, ale trudniejsza obróbka i większe ryzyko odkształceń po ciepleniu |
| Wkładki odporne na ścieranie lub korozję | Tworzywa z włóknem szklanym, materiały agresywne, miejsca intensywnego zużycia | Wyższy koszt, ale łatwiejsza wymiana zużytego fragmentu zamiast całej formy |
Przy tworzywach z dodatkiem włókna szklanego zużycie rośnie bardzo szybko, więc oszczędzanie na materiale bywa tylko pozorne. Z kolei hartowanie, czyli obróbka cieplna podnosząca twardość, poprawia trwałość, ale wymaga dobrego planu technologicznego, bo po drodze może wprowadzić odkształcenia i konieczność ponownego pasowania. W praktyce najlepsze decyzje materiałowe nie są najbardziej widowiskowe, tylko najbardziej odporne na serwis i realny cykl pracy. A skoro materiał już znamy, czas spojrzeć na budżet i harmonogram, bo to zwykle pierwsze pytanie po prezentacji projektu.
Ile kosztuje wykonanie i skąd biorą się terminy
W polskich realiach widełki potrafią być bardzo szerokie, ale da się je sensownie uporządkować. Prosta forma jednogniazdowa bywa zamykana w kilku do kilkunastu tysięcy złotych, średnio złożona konstrukcja z jednym lub dwoma suwakami często trafia w okolice 40-60 tys. zł netto, a bardziej rozbudowane projekty z wieloma wkładkami, gorącym kanałem i wyższymi tolerancjami wchodzą w 60-100 tys. zł i więcej. Czas wykonania zwykle wynosi od kilku tygodni do kilku miesięcy; standardowe projekty często zamykają się w 5-14 tygodniach, a pełny proces z próbami i korektami potrafi zająć 12-16 tygodni lub dłużej.
| Rodzaj projektu | Orientacyjny budżet | Typowy czas | Co najczęściej podnosi koszt |
|---|---|---|---|
| Prosta forma jednogniazdowa | Od kilku do kilkunastu tysięcy zł | 5-8 tygodni | Minimalne, jeśli detal ma prostą geometrię i niewiele podcięć |
| Średnio złożona forma z 1-2 suwakami | Około 40-60 tys. zł netto | 8-14 tygodni | Suwaki, dopasowanie ruchomych elementów, więcej kontroli po obróbce |
| Złożona forma wielogniazdowa lub z gorącym kanałem | 60-100 tys. zł i więcej | 12-16 tygodni lub dłużej | Większa liczba elementów, bardziej wymagające pasowania, dodatkowe próby |
Na koszt najmocniej wpływają liczba gniazd, suwaki, liftery, typ stali, wymagane wykończenie powierzchni i liczba iteracji po próbach T0, T1 i T2. T0 to pierwsza próba narzędzia, a kolejne oznaczenia pokazują już poprawki po realnym uruchomieniu. To właśnie liczba korekt najczęściej przesuwa termin, nie sam czas frezowania. Najlepszy budżet i termin i tak rozjeżdżają się, jeśli projekt ma ukryte słabe punkty, więc dalej warto przyjrzeć się błędom, które wychodzą dopiero przy próbie.
Najczęstsze błędy, które wychodzą dopiero na próbie
Próba na wtryskarce nie służy do „sprawdzenia, czy coś działa”, tylko do potwierdzenia założeń projektowych. Jeśli forma zaczyna sprawiać kłopot dopiero wtedy, zwykle oznacza to, że problem był wpisany w konstrukcję od początku. Z mojego punktu widzenia najczęściej powtarzają się te same błędy:
- Za mały kąt pochylenia ścianek - detal trzyma się gniazda i wymaga większej siły wypychania, co zostawia ślady albo deformuje kształt.
- Chłodzenie rozrysowane „na oko” - cykl się wydłuża, a detal paczy się po wyjęciu, bo ciepło nie schodzi równomiernie.
- Brak sensownego odpowietrzania - pojawiają się przypalenia, niedolania i niestabilne wypełnienie cienkich sekcji.
- Zbyt ciasne tolerancje tam, gdzie nie są potrzebne - rośnie koszt, czas obróbki i liczba poprawek, a efekt użytkowy prawie się nie zmienia.
- Suwaki bez miejsca na serwis - każda naprawa staje się dłuższa, niż powinna, bo trzeba rozbierać zbyt wiele elementów.
- Brak decyzji o wykończeniu powierzchni - polerowanie, tekstura i ślady po wypychaczach wychodzą dopiero wtedy, gdy poprawki są już drogie.
Jeżeli te rzeczy nie są domknięte na etapie projektu, próba zamienia się w serię kompromisów. Dobra forma nie powinna wymagać heroicznych napraw przy pierwszym cyklu, tylko dać się spokojnie doprowadzić do parametrów docelowych. Kiedy te słabe punkty są wyłapane wcześniej, uruchomienie przestaje być gaszeniem pożaru. Na końcu zostaje już tylko zestaw rzeczy, które warto sprawdzić przed puszczeniem narzędzia w produkcję.
Na co patrzę przed pierwszą próbą na wtryskarce
Przed uruchomieniem formy sprawdzam nie tylko zgodność wymiarów, ale też to, czy narzędzie da się później utrzymać bez walki z każdą naprawą. To właśnie ten etap odróżnia projekt „ładny na ekranie” od projektu, który realnie przeżyje serię produkcyjną.
- Czy model referencyjny i tolerancje są jednoznacznie zatwierdzone.
- Czy wiadomo, które powierzchnie są techniczne, a które mają być wizualnie czyste.
- Czy kanały chłodzenia są dostępne do czyszczenia i kontroli przepływu.
- Czy wkładki, suwaki i elementy zużywalne da się wymienić bez rozbierania całej formy.
- Czy zapisano kryteria odbioru po próbie T0 i po ewentualnych poprawkach.
- Czy plan serwisowy uwzględnia elementy, które zużyją się najszybciej przy danym tworzywie.
Dobrze zrobiona forma nie jest tą najbardziej efektowną w CAD, tylko tą, którą da się utrzymać, chłodzić i szybko poprawiać. Jeśli konstrukcja od początku uwzględnia serwis, tolerancje procesu i realny cykl produkcyjny, narzędzie odwdzięcza się stabilnością, a nie serią niespodzianek. I właśnie na tym polega dobra praktyka w narzędziowni: mniej improwizacji przy maszynie, więcej rozsądku jeszcze przed pierwszym cięciem stali.
