W przypadku zawiasów puszkowych najwięcej problemów nie wynika z samego okuć, tylko z geometrii otworu: średnicy, głębokości i odsunięcia od krawędzi frontu. Ja zawsze zaczynam od dopasowania tych trzech parametrów do grubości materiału, bo to one decydują, czy drzwi zamkną się równo i bez naprężeń. Poniżej zebrałem praktyczne wymiary, sposób ustawienia wiercenia oraz błędy, które najczęściej psują efekt w warsztacie i na CNC.
Najważniejsze liczby, zanim chwycisz za wiertarkę
- Standardowa średnica puszki to najczęściej 35 mm.
- Głębokość otworu zwykle mieści się w zakresie 11-13 mm, ale trzeba ją dopasować do konkretnego zawiasu i grubości frontu.
- Środek otworu w wielu systemach ustawia się około 21,5 mm od krawędzi frontu, choć dokładny offset zależy od okuć.
- Front 16 mm wymaga szczególnej ostrożności, bo zbyt głęboki otwór szybko osłabia materiał.
- Przy cienkich lub profilowanych frontach standard 35 mm nie zawsze wystarcza i trzeba sięgnąć po wariant specjalny.
- Próba na odpadzie oszczędza więcej czasu niż późniejsza korekta całej serii.
Jakie wymiary traktuję jako punkt wyjścia
Najczęściej pracuję na standardzie Ø35 mm, bo to wciąż dominujący format w meblarstwie. Sama średnica jednak nie wystarcza: równie ważna jest głębokość gniazda i sposób ustawienia puszki względem krawędzi frontu. W praktyce to właśnie te trzy liczby decydują, czy zawias usiądzie poprawnie, czy zacznie wymuszać korekty na regulacji.
| Typ rozwiązania | Średnica puszki | Głębokość otworu | Kiedy ma sens |
|---|---|---|---|
| Standardowy zawias puszkowy | 35 mm | 11-13 mm | Większość frontów 16-22 mm |
| Wersja do cienkich frontów | 26 mm lub 35 mm w odmianie thin-door | 7,8-11 mm | Fronty około 10-19 mm |
| Wersja do grubych lub profilowanych drzwi | 40 mm lub inny wariant specjalny | Około 12 mm | Drzwi grube, profilowane, nietypowe |

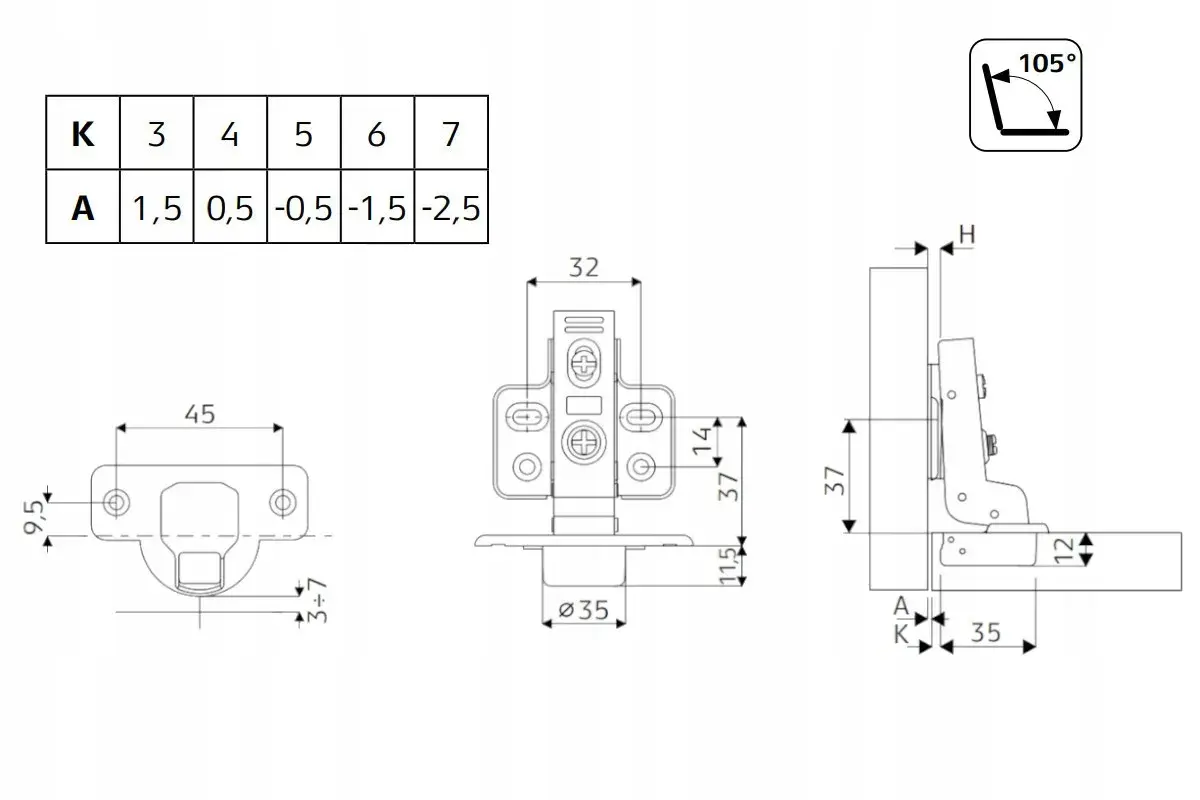

Jako punkt startowy przyjmuję zwykle środek otworu około 21,5 mm od krawędzi frontu. To wygodna baza przy standardowych zawiasach 35 mm, ale nie traktuję jej jak dogmatu. Jeżeli producent okuć podaje inny offset, ustawiam maszynę pod katalog, a nie pod przyzwyczajenie. W praktyce często spotkasz też zapis typu 35/11,1 albo 35/13 - pierwsza liczba oznacza średnicę puszki, druga głębokość gniazda.
To dobry moment, żeby przejść od samego standardu do dopasowania otworu do grubości frontu, bo właśnie tu najłatwiej popełnić kosztowny błąd.
Jak dobrać głębokość do grubości frontu
Tu trzymam się prostej zasady: po wywierceniu pod dnem puszki musi zostać bezpieczna warstwa materiału. Nie wiercę “na styk”, bo przy płycie meblowej, MDF czy lakierowanym froncie niewielka różnica potrafi zdecydować o trwałości całego połączenia. Dla frontów 16 mm najczęściej sprawdza się głębokość 12-13 mm, ale już przy cieńszych materiałach trzeba zejść na wariant dedykowany, zamiast na siłę utrzymywać 35 mm system.
| Grubość frontu | Głębokość, którą przyjmuję na start | Co zostaje pod dnem puszki | Uwagi praktyczne |
|---|---|---|---|
| 10-12 mm | 7,8-8 mm | 2,2-4 mm | Tylko system thin-door i obowiązkowa próba |
| 16 mm | 12-13 mm | 3-4 mm | Najczęstszy przypadek w meblach z płyty |
| 18 mm | 12,5-13 mm | 5-5,5 mm | Bezpieczny margines, o ile nie ma dużego fazowania krawędzi |
| 19-22 mm | 13 mm | 6-9 mm | Warto sprawdzić kolizję przy otwieraniu, zwłaszcza przy grubych frontach |
Jeśli front ma zaokrągloną krawędź, duży promień albo frezowany rant, odczyt z tabeli trzeba skorygować. Ja zawsze robię wtedy próbę na odpadzie z tego samego materiału, bo krawędź z promieniem 1-2 mm potrafi zmienić praktyczny punkt osadzenia puszki bardziej, niż wydaje się na papierze. Skoro głębokość mamy już uporządkowaną, czas przejść do samego ustawienia wiercenia i powtarzalności w serii.
Jak ustawiam wiercenie, żeby każda puszka wyszła identycznie
W warsztacie, przy pojedynczym froncie, wystarczy dobry szablon i ogranicznik głębokości. Na CNC sprawa jest prostsza pod względem powtarzalności, ale trudniejsza od strony przygotowania programu i mocowania detalu. Ja dzielę to zadanie na trzy rzeczy: pozycję osi, głębokość oraz prostopadłość narzędzia do powierzchni frontu.
| Metoda | Co daje | Na co uważać |
|---|---|---|
| Szablon ręczny | Szybki montaż pojedynczych frontów | Docisk, przesunięcie i brak idealnej powtarzalności |
| Wiertarka stołowa | Dobry kąt i stała głębokość | Źle ustawiony ogranicznik lub brak podparcia pod materiałem |
| CNC | Najlepsza seryjność i identyczność wymiarów | Mocowanie, korekcja narzędzia i poprawne zero programu |
- Ustalam stronę zawiasową i bazową krawędź frontu.
- Zaznaczam lub wpisuję w programie pozycję osi otworu, najczęściej około 21,5 mm od krawędzi.
- Ustawiam głębokość na próbce, a nie “na oko”.
- Sprawdzam, czy detal jest dobrze podparty, żeby narzędzie nie wyrywało laminatu.
- Wiercę jednym, pewnym przejściem, bez zatrzymywania się w materiale.
- Przed serią kontroluję, czy puszka siedzi równo i nie ma luzu po osadzeniu.
W CNC szczególnie pilnuję tego, żeby nie mylić gniazda puszki z otworami pod prowadnik. To są dwa różne układy: puszka trafia w front, a prowadnik w korpus, często według zupełnie innych wymiarów. Jeśli tę różnicę pomyli się na etapie programu, poprawianie już wywierconych otworów jest zwykle bardziej kłopotliwe niż przygotowanie nowego detalu od zera. Gdy wiercenie jest ustawione poprawnie, najczęściej zostają już tylko błędy montażowe, a tych da się uniknąć.
Najczęstsze błędy, które psują montaż
Większość problemów powtarza się zaskakująco podobnie. W praktyce widzę kilka błędów, które wracają najczęściej i niemal zawsze mają tę samą przyczynę: pośpiech albo założenie, że każdy zawias 35 mm zachowuje się identycznie.
- Zbyt płytki otwór - puszka nie siada do końca, front odstaje i zawias pracuje pod napięciem.
- Zbyt głęboki otwór - osłabiasz front, a przy cienkiej płycie łatwo o przebicie albo rozwarstwienie.
- Zły offset od krawędzi - regulacja zawiasu szybko się kończy, a drzwi mogą ocierać o sąsiedni front.
- Brak próbki - materiał wygląda podobnie, ale w praktyce reaguje inaczej po wierceniu i po wkręceniu okuć.
- Nieprzytrzymany detal - zwłaszcza na laminacie i okleinie prowadzi do wyrywania krawędzi wokół gniazda.
- Pomieszanie systemów - otwór może być dobry, ale zły prowadnik albo inna geometria ramienia i tak popsują efekt.
Najbardziej zdradliwy jest błąd z odsadzeniem od krawędzi, bo na pierwszy rzut oka front “jakoś” się zamontuje. Problem wychodzi dopiero przy otwieraniu, kiedy zawias zaczyna pracować na granicy swojego zakresu i nie ma już miejsca na sensowną korektę. Właśnie dlatego przy nietypowych frontach nie upieram się przy standardzie 35 mm za wszelką cenę.
Kiedy trzeba odejść od standardu 35 mm
Są sytuacje, w których klasyczna puszka 35 mm po prostu nie jest najlepszym wyborem. Dotyczy to przede wszystkim bardzo cienkich frontów, grubych drzwi, frontów profilowanych i konstrukcji, w których geometrię trzeba dopasować do ograniczonej przestrzeni. Ja traktuję to nie jako wyjątek, tylko jako normalną część pracy warsztatowej.
| Sytuacja | Co się zmienia | Co robię w praktyce |
|---|---|---|
| Cienki front | Potrzebna płytsza puszka albo mniejsza średnica | Sięgam po system thin-door zamiast rozwiercać standardowy otwór |
| Gruby lub profilowany front | Wymagany inny promień i większa głębokość | Sprawdzam wariant specjalny, zwykle z inną średnicą puszki |
| Front z dużym promieniem lub fazą | Zmienia się efektywna odległość od krawędzi | Robię korektę ustawienia i test na odpadzie |
| Seria produkcyjna | Liczy się stała powtarzalność, a nie pojedynczy “dobry” otwór | Ujednolicam ustawienie w programie lub na szablonie i nie improwizuję |
W cienkich frontach szczególnie ważne jest to, by nie próbować “uratować” sprawy samą regulacją zawiasu. Jeśli materiał ma za mało zapasu pod gniazdem, lepiej od razu przejść na właściwy wariant okuć niż liczyć na to, że później wszystko skoryguje się na prowadniku. Taki skrót zwykle kończy się tylko większą ilością poprawek. Został jeszcze jeden krok, który moim zdaniem decyduje o jakości bardziej niż jakikolwiek katalogowy wymiar.
Co sprawdzam po pierwszej puszce, zanim puszczę serię
Pierwszy otwór traktuję jak próbę generalną. Nie interesuje mnie tylko to, czy puszka weszła, ale czy siedzi bez luzu, czy front zamyka się bez tarcia i czy szczeliny wokół drzwi są równe. To jest moment, w którym najtaniej można jeszcze skorygować ustawienie całej serii.
- Sprawdzam, czy puszka przylega równo do powierzchni frontu.
- Oglądam, czy nie ma wyrywania materiału przy krawędzi otworu.
- Testuję zamknięcie i otwarcie drzwi na pełnym zakresie pracy zawiasu.
- Kontroluję, czy wkręty trzymają pewnie i nie rozpychają materiału.
- Oceniając szczelinę, patrzę nie tylko na wygląd, ale też na to, czy regulacja nie jest już na skraju zakresu.
Jeśli pierwszy detal wymaga korekty, poprawiam najpierw punkt bazowy, a dopiero potem głębokość. To bezpieczniejsze niż próba “dociągnięcia” wszystkiego samym zawiasem. W praktyce właśnie ta jedna próba oszczędza najwięcej czasu: pozwala złapać właściwy wymiar zanim zamienisz go w serię powtarzanych błędów.
