Wycinanie wodą to jedna z najbardziej wszechstronnych metod obróbki, jeśli trzeba przeciąć materiał bez przegrzewania, bez przypaleń i bez ryzyka odkształceń. W praktyce sprawdza się zarówno przy metalach, jak i przy kamieniu, szkle, kompozytach czy tworzywach, ale nie zawsze jest najlepszym wyborem pod względem czasu i kosztu. Poniżej pokazuję, jak działa ten proces, co realnie można nim ciąć, jakiej dokładności się spodziewać i kiedy ta technologia wygrywa z laserem albo plazmą.
Najważniejsze rzeczy o cięciu strumieniem wody
- Proces opiera się na bardzo wysokim ciśnieniu i cienkim strumieniu, który eroduje materiał zamiast go topić.
- Wersja z abrazywem nadaje się do metali, kamienia, ceramiki i kompozytów, a wersja czystowodna do miękkich materiałów.
- Największą zaletą jest brak strefy wpływu ciepła, więc detal nie przegrzewa się i zwykle nie wymaga poprawiania krawędzi z powodu temperatury.
- Dokładność bywa bardzo dobra, ale przy grubych materiałach i skomplikowanych kształtach trzeba liczyć się z taperem i dłuższym czasem cięcia.
- Technologia jest szczególnie opłacalna tam, gdzie liczy się uniwersalność, mała deformacja i możliwość cięcia wielu różnych surowców na jednej maszynie.
Jak działa cięcie strumieniem wody i dlaczego jest tak uniwersalne
Podstawowa zasada jest prosta: pompa podaje wodę pod bardzo wysokim ciśnieniem, a dysza zamienia ją w ultracienki strumień, który eroduje materiał. W praktyce mówimy tu o ciśnieniach sięgających około 6900 bar, więc to nie jest zwykły „mocny natrysk”, tylko proces zdolny do precyzyjnego rozdzielania materiału z ogromną energią. Sama średnica strumienia bywa bardzo mała, rzędu setnych części milimetra, co od razu tłumaczy, skąd bierze się dobra jakość cięcia.
Strumień czystej wody i wersja z abrazywem
W wersji czystej technologia służy głównie do miękkich materiałów: pianek, gumy, papieru, żywności, cienkich tworzyw czy filcu. Gdy trzeba ciąć coś twardszego, do procesu dodaje się materiał ścierny, najczęściej granat, który zwiększa zdolność skrawania i pozwala obrabiać metale, szkło, ceramikę, kamień oraz kompozyty. Właśnie dlatego jedna maszyna może obsłużyć zarówno detal z pianki uszczelkarskiej, jak i element z tytanu bez zmiany całej filozofii obróbki.
To jest też powód, dla którego ta metoda świetnie pasuje do warsztatów i produkcji wielomateriałowej. Zamiast wymieniać narzędzia skrawające albo walczyć z temperaturą, operator dobiera parametry procesu i rodzaj głowicy. Dla mnie to jedna z najbardziej pragmatycznych cech tej technologii: nie jest efektowna, ale po prostu rozwiązuje wiele problemów naraz.
Jej naturalnym kolejnym pytaniem jest to, co dokładnie da się ciąć bez ryzyka problemów jakościowych, więc przechodzę do materiałów i grubości.
Co można ciąć, a z czym lepiej uważać
Zakres materiałów jest jednym z największych atutów tej technologii. Dobrze radzi sobie z aluminium, stalą nierdzewną, stalą węglową, mosiądzem, miedzią, tytanem, kompozytami z włóknem, granitem, marmurem, ceramiką, szkłem technicznym, gumą i wieloma tworzywami. W praktyce oznacza to, że jedna obróbka może zastąpić kilka różnych procesów, jeśli projekt ma mieszane materiały albo jeśli detal jest wrażliwy na temperaturę.
| Materiał | Przydatność | Co warto wiedzieć |
|---|---|---|
| Stale konstrukcyjne i nierdzewne | bardzo dobra | Dobry wybór przy grubszych detalach i tam, gdzie nie chcesz przypaleń ani odkształceń. |
| Aluminium, mosiądz, miedź | bardzo dobra | Sprawdza się przy elementach precyzyjnych i dekoracyjnych, szczególnie gdy liczy się czysta krawędź. |
| Tytan i kompozyty | bardzo dobra | Właśnie tu brak ciepła ma ogromne znaczenie, bo ogranicza ryzyko uszkodzeń struktury materiału. |
| Kamień, ceramika, szkło techniczne | dobra | Ważna jest kontrola naprężeń i odpowiedni dobór parametrów, zwłaszcza przy cienkich elementach. |
| Guma, pianki, filce, tworzywa miękkie | bardzo dobra w wersji czystowodnej | Tu nie trzeba abrazywu, a cięcie bywa szybkie i bardzo czyste. |
| Hartowane szkło | niezalecane | To materiał problematyczny, bo zwykle pęka lub rozpada się w sposób niekontrolowany. |
Jeśli chodzi o grubość, możliwości są naprawdę duże. W twardych materiałach spotyka się cięcie rzędu 250-300 mm, a mocniejsze systemy potrafią pracować jeszcze głębiej, choć kosztem czasu i ekonomiki. I tu właśnie pojawia się ważne zastrzeżenie: technologia nie mówi tylko „mogę”, ale też „ile to potrwa” oraz „jaką jakość uzyskasz przy danej grubości”. Im materiał jest grubszy, tym bardziej rośnie znaczenie taperu i posuwu.
To prowadzi naturalnie do pytania o dokładność, bo sama zdolność przecięcia materiału to jeszcze nie wszystko.
Jakiej dokładności i jakości krawędzi można się spodziewać
W praktyce dokładność zależy od maszyny, grubości materiału, ustawień i doświadczenia operatora. Producenci i integratorzy podają dziś typowe poziomy dokładności rzędu około ±0,1 mm, a w lepiej kontrolowanych warunkach nawet około ±0,03 mm na drobniejszych elementach. To jest wynik bardzo dobry, ale nie należy go traktować jak obietnicy dla każdego detalu i każdej grubości.
Ważna jest też szerokość szczeliny cięcia, czyli kerf. Zależnie od dyszy i ustawień bywa ona na poziomie około 0,5-1,0 mm, a przy bardzo drobnych zestawach narzędziowych może być jeszcze mniejsza. Przy projektowaniu małych otworów, cienkich mostków albo gęstego nestingu ten parametr ma realne znaczenie, bo wpływa na wymiar końcowy i na to, ile materiału faktycznie zostaje między detalami.
Skąd bierze się taper i stream lag
Najczęstszy problem jakościowy to taper, czyli lekki stożek na ściance cięcia. W uproszczeniu górna część szczeliny bywa szersza niż dolna, ponieważ strumień traci energię w miarę przechodzenia przez materiał. Dochodzi do tego stream lag, czyli opóźnienie strumienia względem ruchu głowicy. W szybszym cięciu te zjawiska są mocniej widoczne, dlatego przy wymagających detalach nie zawsze warto ścigać się z czasem.
Nowoczesne głowice i sterowanie CNC potrafią te odchylenia ograniczać, a niektóre systemy kompensują je automatycznie przez niewielkie odchylenie głowicy. To nie usuwa fizyki procesu, ale pomaga utrzymać lepszą geometrię detalu.
Przeczytaj również: Gratowanie czy gradowanie? Różnice i metody w obróbce metalu
Kiedy trzeba przewidzieć obróbkę wtórną
Jeśli detal ma być elementem ozdobnym, powierzchnią uszczelniającą albo częścią, która musi wejść w ciasny montaż bez żadnej dodatkowej korekty, dobrze jest założyć obróbkę wykańczającą albo zamówić wyższy standard dokładności. To samo dotyczy gwintów, faz, polerowania i powierzchni przylegających. Sam proces cięcia daje bardzo dużo, ale nie zawsze zastępuje całkowicie klasyczne wykończenie.
To właśnie dlatego w dobrze ustawionej produkcji CNC tak ważny jest nie tylko sam strumień, ale też przygotowanie ścieżki narzędzia i sterowania. I to jest kolejny krok.

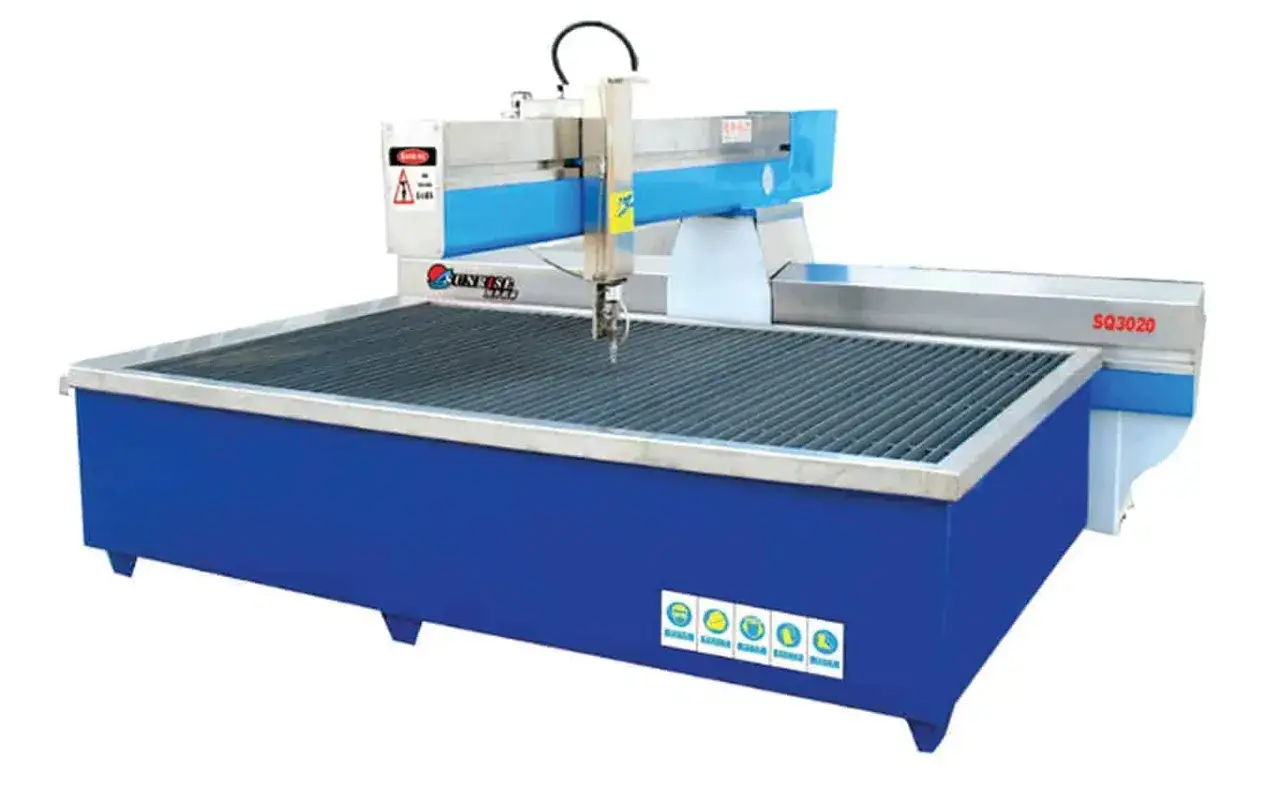

Jak wygląda proces w CNC od projektu do detalu
Wersja CNC tej technologii jest dużo bardziej uporządkowana, niż mogłoby się wydawać. Najpierw powstaje geometria w CAD, potem program CAM zamienia ją na ścieżkę narzędzia, a sterownik steruje ruchem głowicy po osiach X-Y, a często również w osi Z. Cały efekt zależy od tego, czy operator dobrze ustawi kompensację kerfu, punkty wejścia i wyjścia oraz kolejność cięcia.- Projekt trafia do formatu wektorowego i jest sprawdzany pod kątem zamkniętych konturów oraz błędów geometrii.
- Układa się nesting, czyli optymalne rozmieszczenie detali na arkuszu. To prosta rzecz, ale często mocno zmienia koszt materiału.
- Ustala się punkty przebicia, czyli miejsca startu strumienia, żeby nie zostawiać śladu w widocznym miejscu.
- Dobiera się parametry cięcia: ciśnienie, posuw, rodzaj abrazywu, kompensację i ewentualną korekcję taperu.
- Maszyna wykonuje cięcie, a operator kontroluje przebieg, szczególnie przy grubych i drogich materiałach.
W praktyce dwa pojęcia robią dużą różnicę. Lead-in to odcinek wejścia dyszy w materiał, a lead-out to wyjście ze ścieżki. Dobrze ustawione zmniejszają ślady startu i pomagają utrzymać jakość krawędzi w miejscach najbardziej widocznych. Przy większych seriach równie ważna staje się wspólna linia cięcia, bo skraca czas i ogranicza zużycie materiału ściernego.
Jeśli ktoś pyta mnie, gdzie najczęściej popełnia się błąd, odpowiadam bez wahania: nie w samej maszynie, tylko w przygotowaniu pliku i parametrów. Stąd już tylko krok do porównania z innymi metodami obróbki.

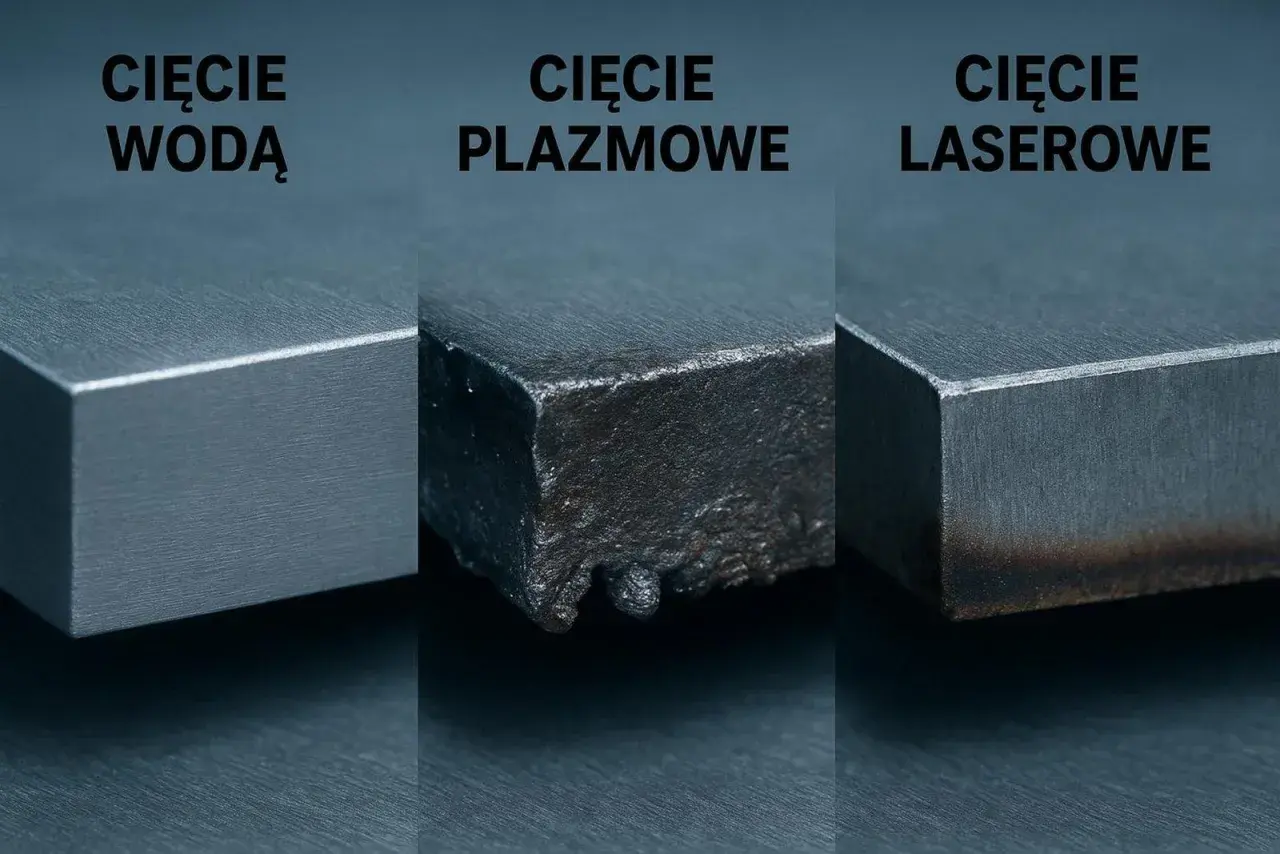

Co daje cięcie wodą w porównaniu z laserem i plazmą
Wybór metody zależy od tego, co chcesz osiągnąć: maksymalną szybkość, najniższy koszt, największą precyzję czy brak wpływu temperatury. W cienkiej blasze laser zwykle jest szybszy, plazma bywa bardziej ekonomiczna przy grubszym stali, a technologia wodna daje przewagę tam, gdzie ciepło byłoby problemem albo gdzie materiał jest trudny do obróbki w inny sposób.
| Metoda | Mocne strony | Ograniczenia | Kiedy ma największy sens |
|---|---|---|---|
| Cięcie strumieniem wody | brak strefy wpływu ciepła, szeroka gama materiałów, dobra jakość krawędzi | niższa prędkość przy prostych cienkich detalach, koszt abrazywu | gdy liczy się uniwersalność, precyzja i brak odkształceń |
| Laser | bardzo szybkie cięcie cienkich blach, dobra powtarzalność | ciepło, ograniczenia przy grubych i refleksyjnych materiałach | przy seryjnych detalach z cienkiej blachy |
| Plazma | niski koszt przy grubszym stali, duża wydajność | gorsza jakość krawędzi, większa strefa wpływu ciepła | przy cięciu konstrukcyjnym, gdy estetyka nie jest priorytetem |
Najprostsza zasada, jakiej używam w ocenie projektu, brzmi tak: jeśli detal ma być szybki, tani i prosty, nie zawsze warto sięgać po wodę. Jeśli jednak materiał jest wrażliwy na temperaturę, ma być cięty bardzo czysto albo wchodzi tu wiele różnych surowców, przewaga tej metody robi się wyraźna. Właśnie dlatego nie traktuję jej jako zamiennika wszystkiego, tylko jako narzędzie do zadań, w których zwykłe cięcie przestaje wystarczać.
Od czego zależy koszt zlecenia i kiedy to się opłaca
Na cenę najbardziej wpływają: grubość i twardość materiału, długość całej ścieżki, liczba przebic, wymagane tolerancje oraz to, czy projekt wymaga abrazywu. W praktyce najmocniej drożeją detale z wieloma otworami i skomplikowaną geometrią, bo każda dodatkowa zmiana kierunku, każde przebicie i każde spowolnienie posuwu wydłuża pracę maszyny. Nie sam rozmiar arkusza, ale realny czas pracy głowicy zwykle decyduje o rachunku.
- Im grubszy materiał, tym wolniejszy proces i wyższy koszt jednostkowy.
- Im więcej małych otworów i ostrych naroży, tym więcej pracy programistycznej i większe ryzyko spowolnień.
- Im wyższa wymagana dokładność, tym bardziej trzeba ograniczać prędkość cięcia.
- Im lepiej zaprojektowany nesting, tym mniej odpadu i niższy koszt materiału.
- Im bardziej materiał jest wrażliwy na temperaturę, tym większa wartość samej technologii, nawet jeśli koszt cięcia nie jest najniższy.
Ekonomicznie najlepiej wypadają zwykle zlecenia średnie, niestandardowe, wielomateriałowe albo takie, które po cięciu nie mogą być przegrzane. Przy bardzo prostych elementach z cienkiej blachy laser często będzie tańszy i szybszy. Z kolei przy prototypach, krótkich seriach i detalach z drogich materiałów przewaga wody polega na tym, że ogranicza straty i ryzyko poprawki po obróbce.
Jeżeli chcesz uniknąć przepłacania, nie kończy się to jednak na wyborze technologii. Równie ważne jest dobre przygotowanie zamówienia.
Jak przygotować zamówienie, żeby uniknąć błędów
Najlepsze zlecenia to te, które od początku są czytelne dla operatora i programisty. Zamiast samego kształtu warto podać materiał, grubość, liczbę sztuk, wymaganą tolerancję, strony widoczne, miejsca krytyczne i to, czy detal ma iść od razu do montażu. Jeśli tego brakuje, technologia nadal wykona cięcie, ale łatwo stracić czas na poprawki i doprecyzowanie wymagań.
- Prześlij geometrię w formie 2D i upewnij się, że wszystkie kontury są zamknięte.
- Dodaj informację o materiale i dokładnej grubości, nie tylko o nazwie handlowej.
- Wskaż tolerancje dla otworów, zewnętrznego obrysu i elementów montażowych.
- Zaznacz miejsca, w których ślad po starcie cięcia jest niedopuszczalny.
- Jeśli część ma być cięta seryjnie, zapytaj o wspólną linię cięcia i optymalny nesting.
- Przy małych detalach podaj minimalny promień, średnicę otworu albo szerokość mostka, poniżej której projekt traci sens.
W dobrym projekcie liczy się także praktyka montażowa. Jeśli detal będzie później spawany, klejony albo uszczelniany, trzeba to uwzględnić wcześniej, bo sama jakość cięcia nie rozwiąże problemu złego pasowania. To szczególnie ważne przy produkcji warsztatowej, gdzie jeden błąd na etapie przygotowania potrafi zniwelować wszystkie zalety technologii.
Co warto zapamiętać o tej technologii w warsztacie
Patrzyłbym na nią przede wszystkim jako na narzędzie do zadań wymagających elastyczności i jakości, a nie maksymalnej prędkości. Jeśli detal ma zachować strukturę materiału, nie może się odkształcić, ma być wykonany z trudnego surowca albo wymaga jednego procesu dla bardzo różnych materiałów, strumień wodny jest rozwiązaniem wyjątkowo mocnym.
- Najmocniejsza strona tej metody to brak przegrzania materiału.
- Największy kompromis to wolniejsza praca przy prostych, cienkich detalach.
- Największy błąd użytkownika to niedoszacowanie roli kerfu, taperu i liczby przebic.
- Największa oszczędność pojawia się wtedy, gdy projekt jest dobrze przygotowany już na etapie CAD/CAM.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, powiedziałbym tak: wybieraj tę technologię wtedy, gdy liczy się nie tylko samo przecięcie materiału, ale też to, co dzieje się z detalem po cięciu. W wielu warsztatowych i produkcyjnych zastosowaniach właśnie to robi większą różnicę niż sama szybkość pracy maszyny.
