Obróbka CNC zaczyna się dziś dużo wcześniej niż przy maszynie. Najpierw powstaje model, potem ścieżki narzędzia, symulacja i dopiero na końcu kod, który rozumie sterowanie. Dobry program CAM skraca ten łańcuch, ale tylko wtedy, gdy jest dobrany do rodzaju maszyny, skali produkcji i poziomu doświadczenia operatora.
CAM łączy model, technologię i kod maszyny
- Oprogramowanie CAM zamienia dane z CAD na ścieżki narzędzia, symulację i kod NC dla CNC.
- Najpierw warto ustalić typ obróbki, a dopiero potem wybierać konkretny system.
- Najważniejsze są postprocesor, symulacja i zgodność ze sterowaniem maszyny.
- Koszt wdrożenia to nie tylko licencja, ale też szkolenie, konfiguracja i testy.
- W małym warsztacie lepiej sprawdza się prostszy system niż rozbudowany pakiet, z którego nikt nie korzysta.
Czym jest oprogramowanie CAM i gdzie kończy się CAD
CAD służy do projektowania geometrii. CAM zaczyna pracę tam, gdzie trzeba zdecydować, jak dokładnie tę geometrię obrobić: jakim narzędziem, z jakim posuwem, na jakiej maszynie i w jakiej kolejności. W praktyce oznacza to generowanie ścieżek narzędzia, a potem kodu NC, najczęściej w formie G-code.
To rozróżnienie ma znaczenie, bo w wielu firmach model powstaje w jednym systemie, a obróbka w drugim. CAM musi więc poprawnie czytać dane z projektu, ale też umieć je zamienić na technologię zrozumiałą dla sterowania. W środku tego procesu siedzi postprocesor, czyli warstwa dopasowująca uniwersalną strategię do konkretnej maszyny i sterowania.
- ścieżki narzędzia dopasowane do materiału i geometrii,
- kolejność operacji,
- parametry skrawania,
- symulacja i kontrola kolizji,
- kod programu dla CNC.
Jeżeli te elementy są ustawione dobrze, kolejne etapy pracy stają się przewidywalne. A gdy przewidywalność rośnie, łatwiej przejść do realnego workflow krok po kroku.

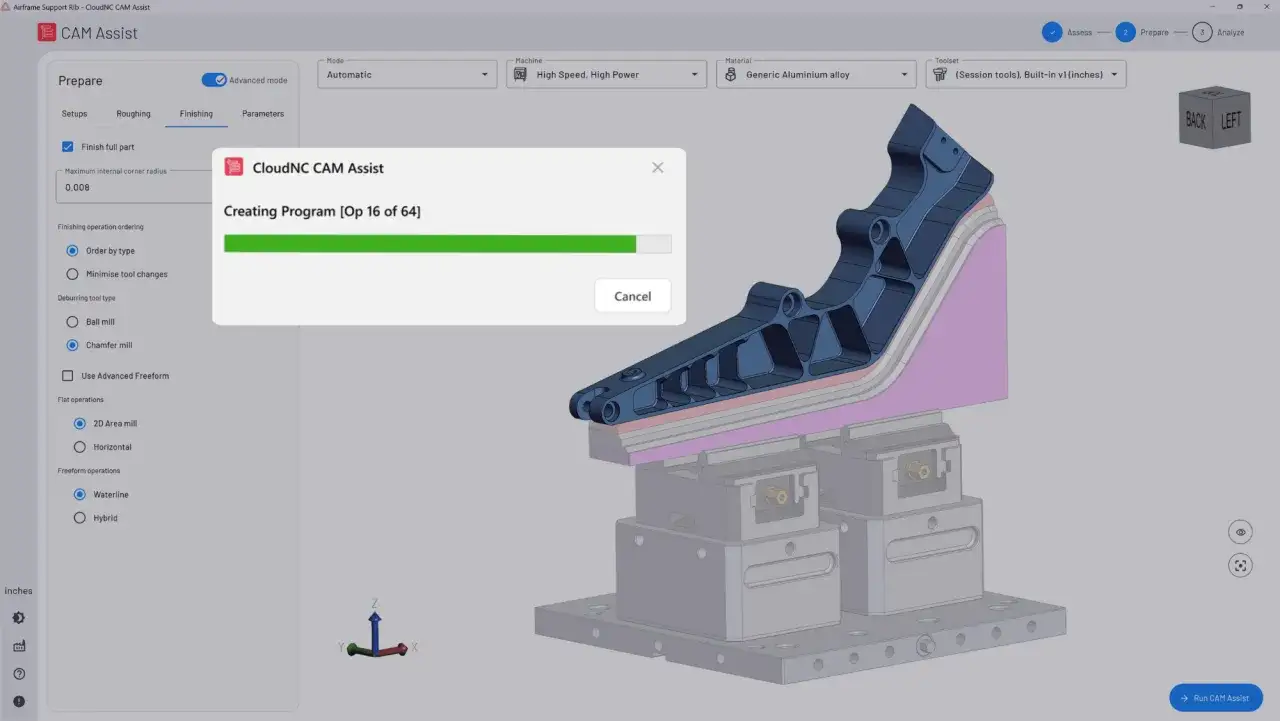

Jak wygląda praca w CAM od modelu do pierwszej sztuki
W praktyce dobry workflow jest prosty logicznie, ale wymaga dyscypliny. Ja zwykle rozbijam go na osiem kroków, bo wtedy łatwiej wychwycić miejsce, w którym pojawia się błąd.
- Import modelu - wczytujesz geometrię z CAD albo z pliku neutralnego.
- Definicja półfabrykatu - ustawiasz, z czego zaczynasz: blok, odlew, płytę, wałek.
- Wybór maszyny i sterowania - tu decyduje się, czy projekt ma sens na konkretnej frezarce, tokarce lub centrum mill-turn.
- Dobór narzędzi - frezy, wiertła, oprawki, długości wysięgu i geometria ostrza.
- Ustalenie strategii - zgrubna obróbka, wykańczanie, wiercenie, gwintowanie, kieszenie, kontury.
- Symulacja - sprawdzasz kolizje, niewłaściwe wejścia i pozostawiony naddatek.
- Postprocessing - program zamienia strategię na kod dla konkretnej maszyny.
- Próba na maszynie - pierwszy detal jedzie wolniej, z kontrolą i zwykle z większą ostrożnością niż produkcja właściwa.
Na prostych detalach ten proces bywa szybki. Przy złożonej geometrii i obróbce 5-osiowej przygotowanie może zająć sporą część dnia, bo rośnie liczba decyzji o dostępie narzędzia, rotacji detalu i ochronie przed kolizją. Właśnie dlatego symulacja nie jest dodatkiem, tylko jednym z filarów całej pracy.
Jakie typy obróbki obsługuje CAM i kiedy każdy ma sens
Nie każdy system robi to samo dobrze. Jedne są świetne do prostych kieszeni i otworów, inne wygrywają dopiero przy powierzchniach swobodnych, a jeszcze inne są mocne w toczeniu albo w maszynach mill-turn. Dlatego przed zakupem trzeba patrzeć na typ produkcji, nie na samą listę funkcji.
| Typ obróbki | Gdzie się sprawdza | Co daje | Na co uważać |
|---|---|---|---|
| 2.5D | Płytki, kieszenie, wiercenie, kontury | Szybkie przygotowanie programu, prostsza nauka | Nie rozwiąże złożonych powierzchni i podcięć |
| 3D | Formy, matryce, elementy o swobodnych kształtach | Lepsza kontrola po stronie wykańczania | Wymaga sensownej symulacji i dobrych parametrów |
| 5-osiowa | Lotnictwo, medycyna, formy, złożone detale | Mniej przezbrojeń, lepszy dostęp narzędzia | Najwyższa złożoność ustawień i postprocesora |
| Toczenie i mill-turn | Wały, tuleje, części obrotowe, detale łączone | Jeden program dla kilku procesów | Trzeba dobrze odwzorować kinematykę maszyny |
| Router i nesting | Sklejka, płyty, tworzywa, aluminium w arkuszach | Wysoka wydajność materiałowa | Liczy się organizacja arkusza i mocowanie |
Jeżeli warsztat pracuje głównie na detalach płaskich, rozbudowany pakiet 5-osiowy może być zwyczajnie przerostem formy. Jeśli jednak produkcja opiera się na częstych zmianach geometrii, wąskie gardło przenosi się na czas programowania. I wtedy wybór systemu robi się strategiczny.
Jak wybrać program CAM do własnego warsztatu
Ja przy wyborze patrzę najpierw na trzy rzeczy: jakie maszyny stoją na hali, jakie sterowanie mają oraz ile pracy technologa ma przejąć software. Dopiero potem zaczyna mnie interesować interfejs, liczba ikon i marketingowe hasła.
Na rynku spotkasz m.in. Autodesk Fusion, Mastercam, Siemens NX CAM, SolidCAM, hyperMILL czy SprutCAM X. To nie są zamienniki „jeden do jednego” - różnią się zakresem automatyzacji, głębokością symulacji i tym, jak dobrze radzą sobie z konkretnym sterowaniem.
Przeczytaj również: Budowa form wtryskowych - Co naprawdę decyduje o sukcesie?
Samodzielny CAM czy pakiet CAD/CAM
Jeśli projekt powstaje w osobnym CAD-zie, samodzielny CAM może być rozsądnym wyborem. Daje koncentrację na technologii i często łatwiej go dopasować do istniejącego procesu. Z kolei pakiet CAD/CAM upraszcza przepływ plików, bo projekt i obróbka żyją w jednym środowisku, co ogranicza ryzyko błędów przy eksporcie i imporcie.
W małym warsztacie przewagę często ma prostszy system, który da się szybko wdrożyć. W produkcji seryjnej lub przy pracy na wielu maszynach lepiej zaczyna sprawdzać się środowisko z bibliotekami narzędzi, szablonami technologii i dobrą automatyzacją.
| Kryterium | Co jest naprawdę ważne | Dlaczego to ma znaczenie |
|---|---|---|
| Zgodność ze sterowaniem | Gotowy postprocesor albo łatwa personalizacja | Bez tego nawet dobry program nie uruchomi się poprawnie na maszynie |
| Symulacja | Kolizje narzędzia, oprawki, uchwytu i maszyny | Chroni przed kosztowną pomyłką przy pierwszym uruchomieniu |
| Biblioteka narzędzi | Własne narzędzia, oprawki, parametry, szablony | Skraca czas przygotowania kolejnych zleceń |
| Łatwość nauki | Przejrzysty interfejs i dobre szkolenia | Decyduje, czy z systemu korzysta jedna osoba, czy cały zespół |
| Integracja z CAD i DNC | Sprawny przepływ danych do hali | Zmniejsza chaos wersji i ręczne przenoszenie plików |
W praktyce dobry wybór nie polega na kupieniu najbardziej rozbudowanego pakietu, tylko na dopasowaniu go do realnego wąskiego gardła. Czasem będzie nim liczba powtarzalnych detali, a czasem samo przygotowanie pierwszej sztuki. To prowadzi wprost do pytania o koszty.
Ile kosztuje wdrożenie i gdzie są ukryte koszty
Licencja to dopiero początek. Do pełnego wdrożenia dochodzą jeszcze szkolenie, przygotowanie postprocesora, zbudowanie biblioteki narzędzi, testy na detalu wzorcowym i często drobne poprawki po pierwszych uruchomieniach. To właśnie te elementy najczęściej przesądzają, czy system naprawdę przyspiesza pracę.
W prostszym warsztacie szkolenie operatora można zamknąć w 1-2 dniach, ale przy maszynach 5-osiowych, mill-turn albo przy własnych standardach technologicznych proces zwykle trwa dłużej. Nie dlatego, że software jest „trudny”, tylko dlatego, że trzeba go osadzić w konkretnym parku maszynowym.
- Licencja - model abonamentowy, wieczysty albo mieszany.
- Postprocesor - gotowy lub przygotowywany pod twoje sterowanie.
- Szkolenie - dla operatora, technologa i czasem dla programisty CAM.
- Konfiguracja - biblioteki narzędzi, szablony, standardy nazw plików.
- Testy - pierwszy detal, korekty i weryfikacja czasu cyklu.
Najprostszy sposób liczenia opłacalności jest bezlitosny, ale skuteczny: ile minut oszczędzasz na jednej sztuce i ile sztuk robisz miesięcznie. Jeśli na detalu zyskujesz 10 minut, a partia liczy 200 sztuk, wychodzi ponad 30 godzin pracy odzyskanej w miesiącu. To już nie jest detal księgowy, tylko realna różnica w obciążeniu maszyny i zespołu.
Najczęstsze błędy, które psują pierwsze wdrożenie
Widziałem ten sam schemat wiele razy: firma kupuje mocny system, ale wdraża go jak zwykły edytor kodu. Efekt jest przewidywalny. Funkcji jest dużo, a korzyść niewielka. Najczęściej problem nie leży w samym oprogramowaniu, tylko w sposobie jego uruchomienia.
- Wybór pod demo, nie pod detal - test na prostym modelu wygląda świetnie, ale nie mówi nic o twojej rzeczywistej produkcji.
- Brak zgodnego postprocesora - bez dopasowania do sterowania łatwo o poprawki ręczne i błędy na maszynie.
- Pomijanie uchwytu i oprawki - kolizję powoduje często nie samo narzędzie, ale osprzęt wokół niego.
- Ślepa wiara w parametry domyślne - to, co działa w jednym materiale, nie musi działać w drugim.
- Brak standardów nazewnictwa i wersjonowania - po kilku tygodniach nikt nie wie, który plik jest aktualny.
- Za mało prób przed produkcją - pierwsza sztuka bez suchego przebiegu to zwykle zły pomysł.
Najlepsza obrona przed tymi problemami jest prosta: zacząć od jednego, powtarzalnego detalu i dopiero potem rozbudowywać bibliotekę procesów. Gdy ten etap jest opanowany, zostaje już tylko kilka rzeczy, które warto sprawdzić przed pełnym startem.
Co jeszcze sprawdzić przed wdrożeniem CAM w warsztacie
Na końcu patrzę na kwestie, które nie robią wrażenia na slajdach sprzedażowych, ale w praktyce decydują o spokoju pracy. To przede wszystkim wsparcie techniczne, aktualizacje, łatwość tworzenia kopii zapasowych i możliwość szybkiego odtworzenia środowiska po awarii komputera.
Równie ważne jest to, czy zespół umie czytać symulację i rozumie różnicę między poprawnym programem a poprawnym pierwszym uruchomieniem. Dobre wdrożenie CAM nie kończy się na wygenerowaniu kodu. Kończy się wtedy, gdy detal wychodzi zgodnie z założeniami bez gaszenia pożarów przy każdej zmianie zlecenia.
- czy dostawca pomaga przy postprocesorze,
- czy można budować własne biblioteki narzędzi i operacji,
- czy system ma sensowną symulację maszyny,
- czy da się szybko odtworzyć ustawienia po awarii,
- czy operatorzy dostaną szkolenie pod realne zlecenia,
- czy oprogramowanie pasuje do planów rozwoju parku maszynowego.
Jeśli te punkty są dopięte, CAM przestaje być tylko programem do generowania kodu, a staje się normalnym elementem procesu produkcyjnego. Właśnie tak rozpoznaję, że wybór był trafiony: nie po liczbie funkcji, tylko po tym, że hala pracuje szybciej i spokojniej.
