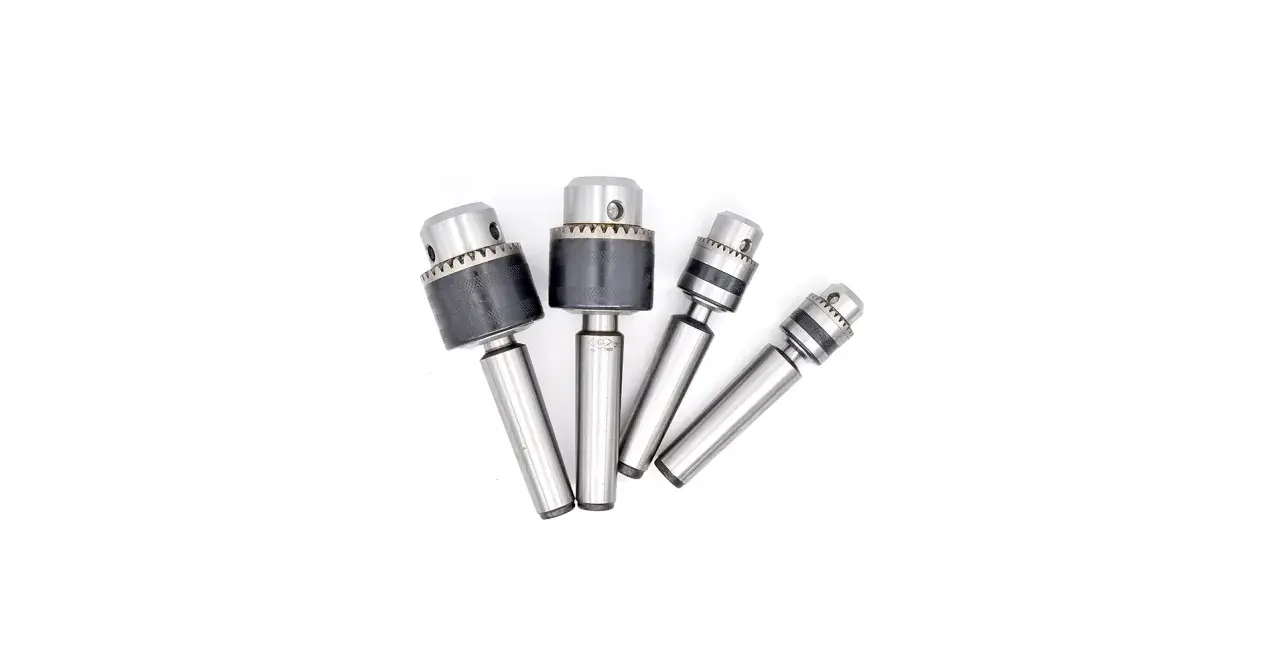

Stożek Morse’a to jedno z tych rozwiązań, które w warsztacie wyglądają niepozornie, a w praktyce decydują o sztywności mocowania, osiowości narzędzia i komforcie pracy. W tym artykule wyjaśniam, jak działa ten chwyt, gdzie ma sens w obróbce i CNC, jak dobrać rozmiar oraz jakie błędy najczęściej kończą się biciem, luzem albo zapieczonym narzędziem.
Najważniejsze informacje na start
- To samohamowny chwyt stożkowy: trzyma dzięki tarciu, a nie dzięki stałemu dociskowi śrubą.
- Najczęściej spotkasz rozmiary MT0-MT7, ale w zastosowaniach ogólnych normy obejmują głównie zakres MT1-MT6.
- Najlepiej sprawdza się w wiertarkach, rozwiertakach, konikach tokarek i prostszych oprawkach narzędziowych.
- W CNC jest użyteczny, ale zwykle nie jako główny standard wrzeciona w nowoczesnych centrach obróbczych.
- Najwięcej problemów powodują brud, zadzior, zły rozmiar i wymuszony montaż.
- Jeśli potrzebujesz częstej wymiany narzędzi i wysokiej sztywności przy dużych obrotach, często lepszy będzie inny system mocowania.
Jak działa ten chwyt i czemu trzyma bez dodatkowego docisku
Mechanika jest tu bardzo prosta: stożkowa powierzchnia narzędzia wchodzi w gniazdo o tym samym kącie, a niewielka zbieżność powoduje, że kontakt rozkłada się na dużej powierzchni. Dzięki temu połączenie jest samohamowne - po prawidłowym osadzeniu narzędzie nie wypada samo, bo tarcie między powierzchniami jest wystarczająco duże.
To właśnie dlatego ten typ mocowania od lat dobrze pracuje w wiertarkach kolumnowych, ręcznych i stołowych, a także w konikach tokarek. W takich zastosowaniach obciążenie jest zwykle osiowe, więc stożek zachowuje się stabilnie i zapewnia dobrą współosiowość. Inaczej wygląda to w pracy z dużymi siłami bocznymi, na przykład przy frezowaniu cięższym narzędziem - tam samohamowność nie zawsze wystarcza i łatwiej o mikroprzesunięcie albo poślizg.
W praktyce patrzę na ten system jako na bardzo dobry kompromis między prostotą a dokładnością, ale tylko wtedy, gdy używa się go w odpowiednim miejscu. To prowadzi wprost do pytania, gdzie taki chwyt naprawdę ma sens, a gdzie lepiej sięgnąć po inne rozwiązanie.
Gdzie w warsztacie i CNC sprawdza się najlepiej
Najbardziej naturalne środowisko pracy to obróbka, w której narzędzie ma pracować prosto, pewnie i bez częstych zmian. Dlatego stożkowe chwyty spotyka się przede wszystkim w:
- wiertłach krętych z chwytem stożkowym,
- rozwiertakach i pogłębiaczach,
- konikach tokarek,
- wiertarkach pionowych, stołowych i kolumnowych,
- tulejach redukcyjnych oraz oprawkach przejściowych.
W CNC temat jest bardziej selektywny. W maszynach z ręczną wymianą narzędzia albo w starszych konstrukcjach ten system nadal ma sens, bo daje prosty i solidny sposób osadzenia wiertła, rozwiertaka czy oprawki. Natomiast w nowoczesnych centrach obróbczych, gdzie liczy się automatyczna wymiana, powtarzalność i odporność na duże siły boczne, częściej wygrywają systemy 7/24 albo HSK.
Najkrócej mówiąc: w warsztacie ten chwyt jest bardzo praktyczny, a w CNC bywa świetny jako rozwiązanie pomocnicze, ale rzadziej jako główny standard wrzeciona. To ważne rozróżnienie, bo od niego zależy, czy kupujesz narzędzie rzeczywiście pasujące do procesu, czy tylko mechanicznie zgodne. Żeby nie pomylić elementów, trzeba jeszcze dobrze zrozumieć rozmiary i oznaczenia.
Rozmiary, oznaczenia i końcówki, które trzeba odróżnić
W katalogach i na narzędziach spotkasz oznaczenia MT1, MT2, MT3 i tak dalej, a w części ofert także MK1, MK2, MK3. To w praktyce ta sama rodzina wymiarowa, tylko opisywana innym skrótem. Dla użytkownika najważniejsze jest jedno: rozmiar musi być identyczny po obu stronach połączenia, bo nawet niewielka różnica oznacza brak pełnego oparcia powierzchni stożkowej.
| Oznaczenie | Typowe zastosowanie | Co warto wiedzieć |
|---|---|---|
| MT0 | Małe narzędzia i lekkie wiertarki | Rzadziej spotykany w cięższej obróbce, łatwo go pomylić z podobnymi małymi chwytami |
| MT1 | Lekkie wiercenie, drobniejsze oprawki | Dobry do małych maszyn, gdzie liczy się kompaktowy rozmiar |
| MT2 | Wiertarki stołowe, lekkie tokarki | Bardzo popularny warsztatowy rozmiar, często spotykany w redukcjach i uchwytach |
| MT3 | Uniwersalne zastosowanie w warsztacie | Częsty wybór w konikach tokarek i większych wiertłach |
| MT4 | Cięższe wiercenie i większe maszyny | Daje wyraźnie lepszą sztywność, ale wymaga już solidniejszej obrabiarki |
| MT5 | Duże wiertarki i cięższy osprzęt | W małym warsztacie pojawia się sporadycznie, w produkcji już częściej |
| MT6 | Duże obrabiarki i cięższe narzędzia | Rozmiar dla maszyn, które rzeczywiście potrzebują większego przekroju i większej nośności |
| MT7 | Bardzo duże zastosowania specjalne | Spotykany rzadziej, zwykle poza typowym zakresem codziennego warsztatu |
Warto też rozróżniać zakończenia samego chwytu. Najczęściej spotkasz trzy warianty:
- z płetwą - służy do wybijania narzędzia z gniazda,
- z gwintem - pozwala zastosować ściągacz lub wyprowadzenie śrubowe,
- płaski - stosowany w wybranych oprawkach i adapterach.
Ten szczegół ma znaczenie praktyczne, bo dwa narzędzia o tym samym numerze mogą różnić się sposobem montażu i demontażu. Dopiero po rozpoznaniu rozmiaru oraz końcówki można sensownie przejść do doboru konkretnego elementu do maszyny.
Jak dobrać i rozpoznać właściwy rozmiar
Najprostsza metoda nie wymaga specjalistycznego stanowiska pomiarowego. Wystarczy suwmiarka, dobre światło i porównanie z tabelą producenta albo katalogiem technicznym. Ja zaczynam zawsze od sprawdzenia oznaczenia na narzędziu lub oprawce, a dopiero potem mierzę średnicę większą, mniejszą i długość roboczą stożka.
- Oczyść narzędzie i gniazdo z pyłu, opiłków oraz starego smaru.
- Odczytaj oznaczenie MT lub MK, jeśli jest wybite na chwytowej części.
- Zmierz większą średnicę, mniejszą średnicę i długość stożka.
- Porównaj wyniki z wymiarami dla konkretnego rozmiaru.
- Sprawdź, czy końcówka jest z płetwą, gwintem czy bez zakończenia.
- Przed właściwą pracą wykonaj próbne osadzenie bez używania siły.
Warto pamiętać, że w stożkach nie chodzi tylko o sam numer. Liczy się też stan powierzchni i dokładność wykonania. Drobny zadzior, mikrouszkodzenie albo zużyta tuleja potrafią zepsuć pasowanie mimo formalnej zgodności rozmiaru. Przy adapterach redukcyjnych trzeba być jeszcze ostrożniejszym, bo każdy dodatkowy element zwiększa ryzyko niewielkiego bicia i obniża sztywność układu.
Jeżeli narzędzie wchodzi zbyt lekko, traktuję to jako sygnał ostrzegawczy. Jeżeli wymaga wyraźnego dobijania, problem też jest realny - najpewniej chodzi o zabrudzenie, zużycie albo niezgodność wymiarową. Kiedy rozmiar już się zgadza, największe znaczenie mają błędy montażowe.
Najczęstsze błędy przy montażu i demontażu
W praktyce najwięcej awarii nie wynika z samej konstrukcji, tylko z obsługi. Ten chwyt lubi prostotę, ale nie wybacza bałaganu. Najczęstsze błędy są zaskakująco powtarzalne.
- Brud na powierzchni styku - opiłek działa jak klin i psuje pełne przyleganie.
- Zadziory i uderzenia - nawet niewielkie uszkodzenie krawędzi pogarsza osiowość.
- Wymuszony montaż - dobijanie młotkiem bez sprawdzenia przyczyny zwykle kończy się gorzej niż sam problem.
- Zbyt luźny dobór adaptera - mechanicznie coś pasuje, ale w pracy pojawia się bicie i utrata sztywności.
- Ignorowanie zużycia - stary, wypolerowany stożek nie trzyma już tak pewnie jak nowy.
- Nieprawidłowy demontaż - do wybijania trzeba użyć właściwego wybijaka lub ściągacza, a nie improwizowanego narzędzia.
Powierzchnie stożkowe powinny być czyste i gładkie. Jeśli masz wątpliwość, czy problem wynika z narzędzia, czy z wrzeciona, najlepiej zacząć od dokładnego czyszczenia i oględzin pod światło. W maszynach CNC dochodzi do tego jeszcze kwestia drgań i prędkości obrotowej: nawet mały luz, którego w ręcznej pracy prawie nie widać, potrafi szybko przełożyć się na gorszą powierzchnię i większe obciążenie łożysk.
Jeśli narzędzie ma siedzieć naprawdę pewnie, nie warto oszczędzać na czystości gniazda i regularnym sprawdzaniu stanu powierzchni. To właśnie tu robi się różnica między stabilnym mocowaniem a źródłem ciągłych problemów. Gdy spojrzeć szerzej, widać też, kiedy ten system warto zastąpić innym.
Morse a nowoczesne systemy narzędziowe w CNC
W CNC nie ma jednego „najlepszego” standardu do wszystkiego. Morse wygrywa prostotą i dobrą współosiowością w zastosowaniach osiowych, ale przegrywa tam, gdzie liczy się bardzo szybka wymiana narzędzi, duża sztywność pod obciążeniem bocznym i pełna automatyzacja. Dlatego porównanie z innymi systemami bardzo pomaga przy zakupie lub modernizacji maszyny.
| System | Gdzie ma przewagę | Ograniczenia |
|---|---|---|
| Morse | Wiertarki, koniki tokarek, rozwiertaki, proste oprawki | Nie jest najlepszym wyborem do częstych zmian narzędzi i dużych sił bocznych |
| Jacobs | Uchwyty wiertarskie do lżejszych zastosowań | To inna kategoria niż główny system mocowania narzędzi skrawających |
| 7/24 | Centra obróbcze, automatyczna wymiana, szeroka baza oprawek | Wymaga właściwego pociągu i dokładnej obsługi gniazda |
| HSK | Wysoka prędkość, dobra powtarzalność, nowoczesne CNC | Droższy i bardziej wymagający pod względem czystości oraz serwisu |
Jeśli masz klasyczną wiertarkę, tokarkę albo prostą oprawkę do wiercenia, ten system nadal broni się bardzo dobrze. Jeśli jednak projektujesz albo modernizujesz CNC z myślą o produkcji seryjnej, automatycznej wymianie i wysokich obrotach, ja częściej patrzyłbym w stronę 7/24 albo HSK. To nie jest kwestia mody, tylko warunków pracy. Na koniec zostają jeszcze trzy zasady, które w praktyce oszczędzają najwięcej czasu i nerwów.
Trzy zasady, które najczęściej decydują o sukcesie
Po latach pracy z narzędziami mechanicznie wracam zawsze do tych samych punktów. Po pierwsze, rozmiar musi być zgodny - bez zgadywania i bez „prawie pasuje”. Po drugie, powierzchnie styku muszą być czyste, bo nawet mały opiłek potrafi zepsuć całe osadzenie. Po trzecie, trzeba uczciwie ocenić, czy dany chwyt rzeczywiście pasuje do obciążenia i do typu maszyny.
To dlatego w prostych operacjach wiercenia i w osprzęcie tokarskim ten system nadal jest bardzo dobrym wyborem, a w bardziej wymagającym CNC staje się raczej elementem pomocniczym niż fundamentem całego procesu. Jeśli chcesz uniknąć błędów, zacznij nie od siły, tylko od dokładności: rozpoznania rozmiaru, sprawdzenia stanu stożka i wyboru rozwiązania dopasowanego do realnego obciążenia.
