Szlifowanie płaszczyzn to jedna z tych operacji, które wprost decydują o płaskości, chropowatości i powtarzalności elementu. Frezowanie przygotowuje geometrię, ale dopiero obróbka szlifierska daje klasę dokładności potrzebną pod uszczelki, płyty bazowe, prowadnice czy elementy form. W tym artykule pokazuję, kiedy ta metoda ma sens, jak wygląda jej przebieg, jakie parametry realnie można uzyskać i gdzie najczęściej pojawiają się błędy.
Najważniejsze informacje o precyzyjnym szlifowaniu płaskich powierzchni
- To operacja wykańczająca, która usuwa ślady po wcześniejszej obróbce i poprawia geometrię detalu.
- Największą różnicę robią: dobór ściernicy, dressowanie, chłodzenie, mocowanie i kontrola temperatury.
- W praktyce można uzyskać chropowatość rzędu Ra 0,2-0,8 µm, a przy bardzo dobrym wykończeniu jeszcze niższą.
- Na małych i stabilnych detalach płaskość liczona jest często w kilku mikrometrach, ale wynik zależy od całego układu, nie tylko od maszyny.
- Ta metoda szczególnie dobrze sprawdza się przy stalach hartowanych, płytach bazowych, elementach form i powierzchniach uszczelniających.
- Najczęstsze problemy biorą się z przegrzania, złego bazowania, zabrudzeń i zbyt agresywnego zbierania materiału.
Dlaczego ta obróbka wygrywa z frezowaniem i kiedy ją wybrać
W praktyce sięgam po nią wtedy, gdy sama dokładność wymiarowa już nie wystarcza. Płaszczyzna ma nie tylko „mieć wymiar”, ale jeszcze trzymać płaskość, równoległość i odpowiednią gładkość po montażu, pod obciążeniem i po dłuższym czasie pracy. To właśnie dlatego ten proces tak często trafia do detali, które później pracują jako baza odniesienia albo powierzchnia współpracująca.
Najlepiej sprawdza się przy elementach, które mają później uszczelniać, prowadzić, dociskać albo przenosić obciążenie bez lokalnych punktów styku. Myślę tu o płytach bazowych, wkładkach formowych, prowadnicach, oprawach, dystansach, klinach, elementach przyrządów i wszędzie tam, gdzie po frezowaniu zostają zbyt wyraźne ślady narzędzia. Przy hartowanych stalach jest to często wręcz naturalny etap wykańczania, bo klasyczne skrawanie przestaje być ekonomiczne lub wystarczająco dokładne.
Nie każda płaska powierzchnia musi jednak trafić na szlifierkę. Jeśli detal ma duży luz montażowy, pracuje w konstrukcji spawanej albo nie pełni funkcji bazy, często wystarczy dobrze wykonane frezowanie. Ja traktuję szlifowanie jako narzędzie do sytuacji, w których geometria ma realne znaczenie funkcjonalne, a nie tylko wizualne. To prowadzi do pytania, jak taki proces wygląda od strony warsztatowej.

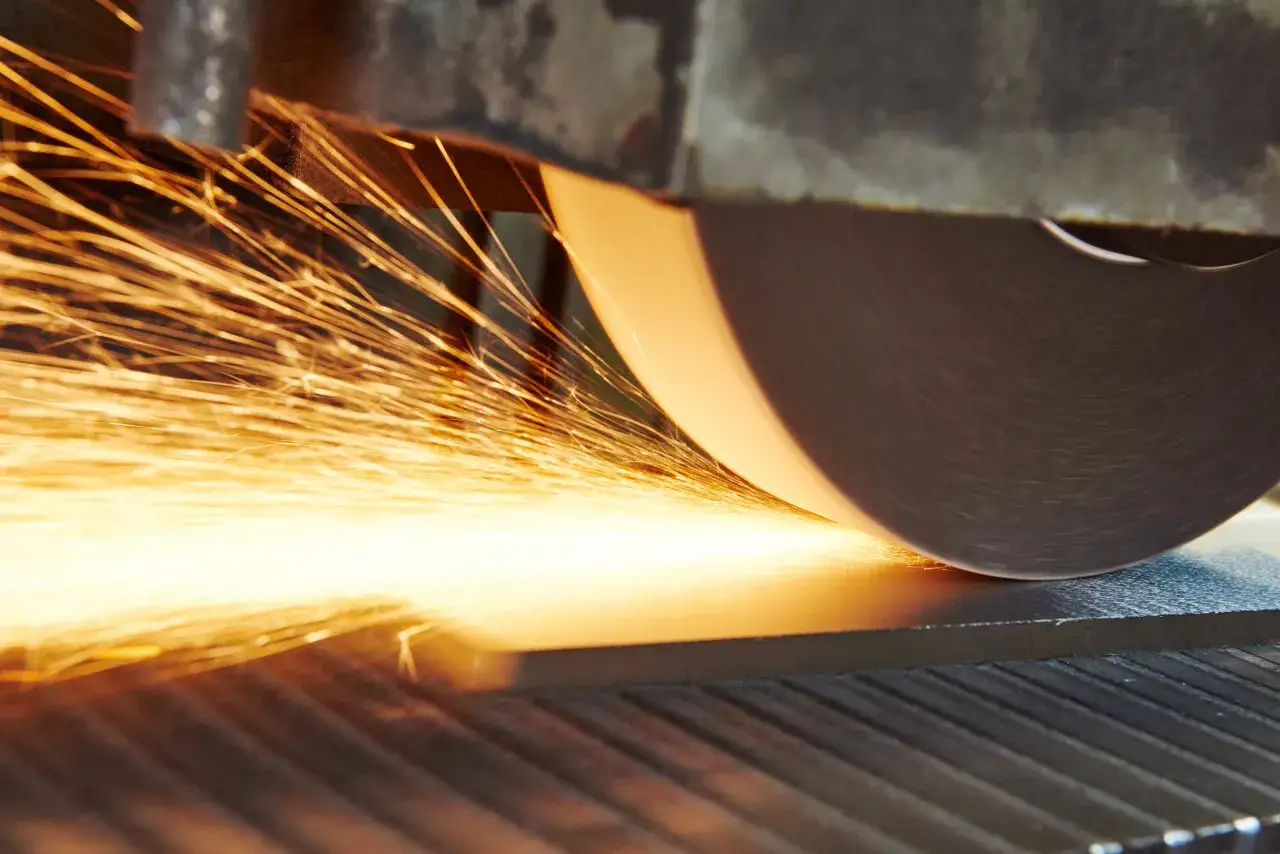

Jak przebiega szlifowanie płaszczyzny krok po kroku
Ja zwykle zaczynam od bazy, nie od ściernicy. Jeśli detal jest źle ustawiony, nawet najlepsza maszyna nie uratuje wyniku. W praktyce liczą się cztery rzeczy: stabilne mocowanie, rozsądny naddatek, właściwe przejścia i kontrola temperatury.
Bazowanie i mocowanie
Przy stali ferromagnetycznej najwygodniejszy jest stół magnetyczny, ale sama siła przyciągania nie rozwiązuje wszystkiego. Pod detalem nie mogą zostać opiłki, zabrudzenia ani nierówne podparcie, bo wtedy płaszczyzna zaczyna „kłamać” już na starcie. Przy cienkich płytach ważniejsze od docisku jest pełne, równomierne podparcie, bo inaczej materiał po zwolnieniu mocowania wróci do innego kształtu.
Jeżeli obrabiam materiał nieżelazny, kompozyt albo element o nieregularnym kształcie, sięgam po uchwyty mechaniczne lub podciśnienie. Tu nie ma skrótu: sama technika mocowania często decyduje o tym, czy uzyskany wynik będzie powtarzalny.
Dobór naddatku i pierwszych przejść
Na finalne przejście zostawiam zwykle tylko kilka do kilkudziesięciu mikrometrów. Zbyt duży naddatek wydłuża obróbkę i podnosi ryzyko przegrzania, a zbyt mały nie usunie śladów po wcześniejszej operacji. Dla mnie to zawsze kompromis między czasem a stabilnością procesu.
Same przejścia prowadzę spokojnie, z małym dosuwem i bez nerwowego przyspieszania. W szlifowaniu łatwo pomylić szybkość z wydajnością, a to nie to samo. Często lepiej wykonać więcej lekkich przejść niż jedno agresywne, które zostawi falę albo przypalenie.
Dressowanie, truing i wyiskrzenie
Ściernica nie pracuje dobrze sama z siebie. Trzeba ją utrzymać w geometrii, a to oznacza dwa różne działania: truing, czyli przywrócenie właściwego kształtu i osiowości, oraz dressing, czyli odświeżenie warstwy roboczej i odsłonięcie ostrych ziaren. Bez tego nawet dobra ściernica zaczyna bardziej trzeć niż ciąć.
Na końcu zwykle zostawiam kilka przejść bez dalszego zagłębiania, czyli tak zwane wyiskrzenie. To moment, w którym układ się uspokaja, a powierzchnia dostaje ostatni, bardziej równy przejazd. Wbrew pozorom ten etap bywa równie ważny jak sama obróbka zgrubna.
Przeczytaj również: Zawiasy puszkowe - Wymiary otworów, błędy i precyzja wiercenia
Chłodzenie i pomiar
Chłodziwo ma odprowadzać ciepło, wypłukiwać urobek i ograniczać przypalenia. Jeśli ciecz jest zabrudzona albo podawana niestabilnie, detal zaczyna się zachowywać nieprzewidywalnie. W praktyce właśnie przegrzanie jest jednym z najczęstszych powodów, dla których powierzchnia wygląda dobrze od razu po wyjęciu, ale po chwili pokazuje błąd.
Pomiar robię dopiero wtedy, gdy detal wyrówna temperaturę. Tu kilka stopni różnicy potrafi namieszać bardziej niż sama ściernica. Dobra praktyka to kontrola na płytce granitowej, czujnikiem zegarowym, profilometrem albo CMM, jeśli detal tego wymaga. Gdy już wiemy, jak wygląda proces, warto przejść do tego, co naprawdę da się nim osiągnąć.
Jakich dokładności i chropowatości można się spodziewać
Najczęstszy błąd polega na mieszaniu płaskości z gładkością. To są dwie różne sprawy. Detal może mieć świetne Ra, a jednocześnie być lekko wybrzuszony. Może też być bardzo płaski, ale z powierzchnią zbyt chropowatą pod uszczelnienie. Dlatego oceniam oba parametry osobno.
| Parametr | Orientacyjny poziom w praktyce | Co najbardziej wpływa na wynik |
|---|---|---|
| Płaskość | Na małych detalach często kilka mikrometrów; w precyzyjnych realizacjach spotyka się też okolice 0,002 mm/100 mm | Bazowanie, sztywność układu, temperatura, stan ściernicy |
| Równoległość | Przy poprawnym ustawieniu często poniżej 0,01 mm | Jakość mocowania, geometria stołu, dobór kolejnych przejść |
| Chropowatość Ra | Najczęściej 0,2-0,8 µm; jako praktyczny cel wykończeniowy często pojawia się 0,63 µm, a przy bardzo dobrym wykończeniu 0,32 µm lub mniej | Grit ściernicy, dressing, chłodzenie, materiał obrabiany |
| Powtarzalność partii | Stabilna tylko wtedy, gdy proces jest kontrolowany od pierwszego do ostatniego detalu | Temperatura, zużycie ściernicy, sposób pomiaru, czystość stanowiska |
W praktyce warsztatowej ważne jest też to, jak czytać rysunek. Jedna powierzchnia może wymagać płaskości, druga równoległości, a trzecia tylko określonego Ra. Jeśli te wymagania są opisane chaotycznie, łatwo zrobić detal „ładny”, ale nie do końca zgodny z funkcją. Dlatego obok samych liczb zawsze patrzę na sposób odbioru i bazę odniesienia. Gdy cel jakościowy jest jasny, można już dobrać odpowiednie narzędzie do materiału.
Jak dobrać ściernicę, spoiwo i chłodzenie do materiału
Tu nie ma jednego uniwersalnego zestawu. Dobra ściernica dla stali hartowanej będzie zła dla węglika, a rozwiązanie dobre na żeliwo może przegrzać aluminium. Właśnie dlatego dobór materiału ściernego traktuję jako osobny etap, a nie tylko zakup kolejnej tarczy.
| Materiał obrabiany | Najczęstszy wybór | Dlaczego to działa |
|---|---|---|
| Stale hartowane, HSS, stale wysokostopowe | CBN, zwykle na spoiwie ceramicznym lub żywicznym | Daje dobrą stabilność kształtu, mniejsze grzanie i wysoką trwałość przy trudnych materiałach |
| Węgliki spiekane, ceramika, szkło techniczne | Diament | Najlepiej radzi sobie z bardzo twardymi materiałami nieżelaznymi i pozwala uzyskać bardzo dobre wykończenie |
| Żeliwo | Węglik krzemu albo odpowiednio dobrana ściernica conventional | Tnie chłodno i dobrze współpracuje z kruchą strukturą materiału |
| Aluminium i inne miękkie metale nieżelazne | Korund lub SiC, zależnie od zadania | Zmniejsza ryzyko zalepiania i pozwala utrzymać lepszą kontrolę nad powierzchnią |
Jedna rzecz jest dla mnie szczególnie ważna: diamentu nie wybieram do stali. Na materiałach żelaznych lepiej sprawdza się CBN, bo zachowuje się stabilnie przy twardych stalach i stopach. To nie jest detal teoretyczny, tylko praktyczna różnica w trwałości narzędzia i jakości powierzchni.
Równie istotne jest spoiwo. Spoiwo ceramiczne daje zwykle lepsze trzymanie geometrii i łatwiejsze dressowanie, żywiczne bywa łagodniejsze i przydatne tam, gdzie zależy mi na spokojniejszym przebiegu procesu, a metalowe sprawdza się tam, gdzie liczy się odporność i długie utrzymanie profilu. Do tego dochodzi chłodzenie: czysta emulsja, stabilny strumień i dobra filtracja robią więcej, niż wielu operatorów chce przyznać. Gdy ten zestaw jest źle dobrany, zaczynają się typowe błędy.
Jakie błędy najczęściej psują płaskość
Najwięcej problemów widzę nie na poziomie samej maszyny, tylko w przygotowaniu procesu. To dobra wiadomość, bo wiele usterek da się ograniczyć bez inwestowania w nowy park maszynowy.
- Zbyt duży dosuw - detal grzeje się szybciej, niż schodzi materiał. Rozwiązanie jest banalne, ale skuteczne: mniejszy krok i więcej stabilnych przejść.
- Brak dressowania - ściernica zaczyna się szklić, zamiast ciąć. Wtedy rośnie siła skrawania, a powierzchnia robi się nierówna i cieplejsza.
- Źle dobrana twardość ściernicy - zbyt trwałe ziarno „głaszcze” detal, zamiast go obrabiać. To jeden z częstszych powodów przypaleń.
- Słabe mocowanie - po zwolnieniu detalu wynik się zmienia, bo materiał wraca po swoich naprężeniach. Przy cienkich płytach pełne podparcie jest ważniejsze niż mocniejszy magnes.
- Zabrudzony stół albo detal - opiłki pod płytą tworzą lokalne odchyłki, których potem nie da się wyjaśnić samymi parametrami obróbki.
- Pomiar bez stabilizacji termicznej - tu szczególnie łatwo o fałszywy alarm albo fałszywy sukces. Ciepły detal po prostu nie mówi prawdy o końcowym stanie.
Jeżeli miałbym wskazać jedną rzecz, która najczęściej „broni się sama”, to jest nią regularne dressowanie. W wielu zakładach poprawa po samej korekcie ściernicy bywa większa niż po zmianie posuwu czy dosuwu. Po usunięciu tych podstawowych błędów można sensownie ocenić, czy dany proces powinien zostać zrealizowany na klasycznej szlifierce, czy już na układzie CNC.

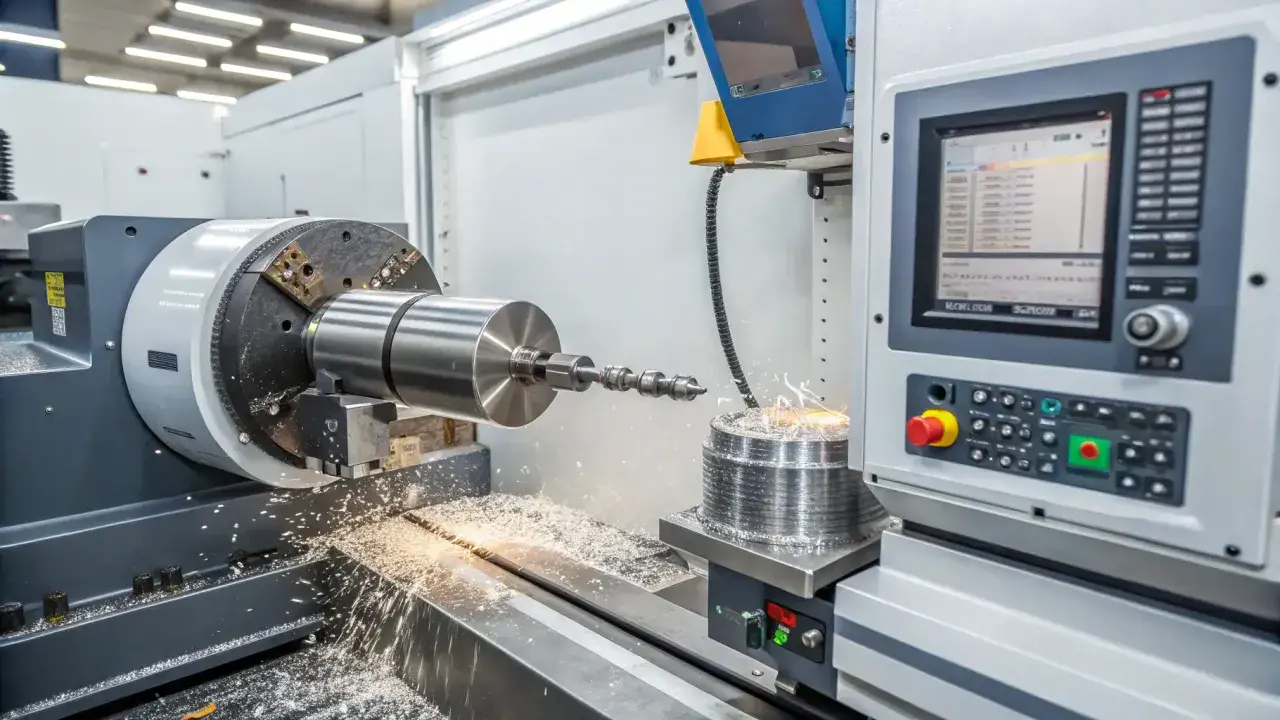

Kiedy CNC ma sens, a kiedy klasyczna szlifierka wystarczy
Jeśli robię jedną sztukę na prostym detalu, klasyczna szlifierka często wygrywa prostotą i kosztem uruchomienia. Jeśli jednak mam serię, kilka powierzchni odniesienia albo potrzebuję identycznego wyniku z partii na partię, CNC zaczyna być bardzo mocne. Największa różnica nie polega tylko na automatyzacji ruchu, ale na powtarzalności całego cyklu.
| Kryterium | Klasyczna szlifierka | CNC lub centrum z modułem szlifierskim |
|---|---|---|
| Powtarzalność | Zależy mocno od operatora i bieżącej korekty | Łatwiejsza do zapisania, odtworzenia i kontrolowania |
| Jedno bazowanie | Możliwe, ale ograniczone | Duża przewaga przy kilku powierzchniach i złożonej geometrii |
| Koszt wejścia | Zwykle niższy | Wyższy, ale opłacalny przy serii i wymaganiach jakościowych |
| Krótka seria lub pojedynczy detal | Często lepszy wybór | Nie zawsze się broni ekonomicznie |
| Dokumentacja i kontrola procesu | W dużej mierze ręczna | Łatwiejsza do zautomatyzowania i odtworzenia |
Przy centrach tokarsko-frezarskich z przystawką szlifierską można czasem wykonać obróbkę bez zdejmowania detalu z układu, co mocno ogranicza błędy bazowania. To dobry kierunek, ale tylko wtedy, gdy sztywność, prowadzenie chłodziwa i program są dopięte. CNC nie jest więc zamiennikiem „na wszystko”, tylko sensowną odpowiedzią tam, gdzie funkcja powierzchni i powtarzalność są ważniejsze niż prosty koszt jednej sztuki. Zostaje jeszcze ostatnia rzecz, którą dopinam przed samym zleceniem.
Co sprawdzam przed przekazaniem detalu do obróbki
Jeśli mam uniknąć poprawek, zaczynam od rysunku i warunków odbioru. To brzmi banalnie, ale właśnie tu najczęściej rozjeżdża się oczekiwanie z efektem. Dobrze opisany detal oszczędza czas po obu stronach.
- Sprawdzam, która powierzchnia jest bazą odniesienia, a która tylko powierzchnią pomocniczą.
- Upewniam się, czy liczy się tylko płaskość, czy także równoległość, prostopadłość i chropowatość.
- Patrzę, czy wymagania są zapisane dla całej powierzchni, czy tylko dla wskazanego obszaru.
- Weryfikuję stan materiału po obróbce cieplnej, bo naprężenia potrafią zmienić wynik po zdjęciu z mocowania.
- Ustalam, jak ma wyglądać odbiór: po ostygnięciu, na płycie wzorcowej, czujnikiem, profilometrem czy CMM.
Jeżeli mam zostawić jedną praktyczną zasadę, to taką: im dokładniej określisz bazę, płaskość, Ra i sposób pomiaru, tym mniej zależy od interpretacji operatora i tym stabilniejszy będzie efekt. Przy dobrze przygotowanym detalu ten proces daje bardzo powtarzalne rezultaty, a przy źle opisanym rysunku potrafi kosztować dużo czasu bez realnego zysku. I właśnie dlatego w tej obróbce równie ważne jak sama ściernica są dane wejściowe.
