Walcowanie blachy nie jest jedną, prostą operacją, tylko kontrolowanym odkształcaniem materiału, które w zależności od technologii może zmniejszać grubość arkusza albo nadawać mu promień, cylinder czy stożek. W praktyce liczy się tu nie tylko sam efekt, ale też to, jak blacha zachowa się po przejściu przez walce, jaką powierzchnię da się utrzymać i kiedy lepiej wybrać inną metodę obróbki. Poniżej pokazuję proces od strony warsztatowej i CNC: bez nadmiaru teorii, za to z naciskiem na decyzje, które naprawdę wpływają na jakość detalu.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Proces ma dwa praktyczne oblicza: redukcję grubości materiału oraz nadawanie mu określonej krzywizny.
- Na zimno uzyskasz lepszą dokładność i powierzchnię, a na gorąco łatwiej formuje się grubszy lub trudniejszy materiał.
- CNC pomaga w powtarzalności, ale nie zastępuje dobrego ustawienia maszyny, kontroli sprężynowania i znajomości materiału.
- Walcowanie sprawdza się przy rurach, płaszczach zbiorników, stożkach, pierścieniach i łukowych elementach konstrukcyjnych.
- Gięcie nie jest zamiennikiem tego procesu, jeśli potrzebujesz dużego promienia albo geometrii obwodowej.
Jak materiał zmienia się pod naciskiem walców
Z mojego punktu widzenia najważniejsze jest to, że blacha nie jest tu „zginana na siłę”, tylko plastycznie odkształcana. Oznacza to, że nacisk przekracza granicę sprężystości materiału, a jego struktura zaczyna się trwale przemieszczać. W zależności od ustawień procesu grubość arkusza może się zmniejszać, długość rosnąć, a szerokość lekko się zmieniać, jeśli wymaga tego geometria i własności metalu.
To właśnie dlatego jeden detal po walcowaniu wychodzi idealnie okrągły, a inny wymaga jeszcze korekty. Materiał „pamięta” naprężenia, więc po zejściu z maszyny potrafi delikatnie wrócić do poprzedniego kształtu. Ten efekt, czyli sprężynowanie, trzeba uwzględnić już na etapie ustawienia walców, a nie dopiero po pierwszym pomiarze gotowego elementu.
W praktyce proces działa najlepiej wtedy, gdy operator rozumie nie tylko samą maszynę, ale też zachowanie konkretnej stali, aluminium czy stali nierdzewnej. To prowadzi do ważnego rozróżnienia: pod tą samą nazwą kryją się dwa różne zastosowania, które nie zawsze robią to samo.
Dwa znaczenia, które warto rozdzielić

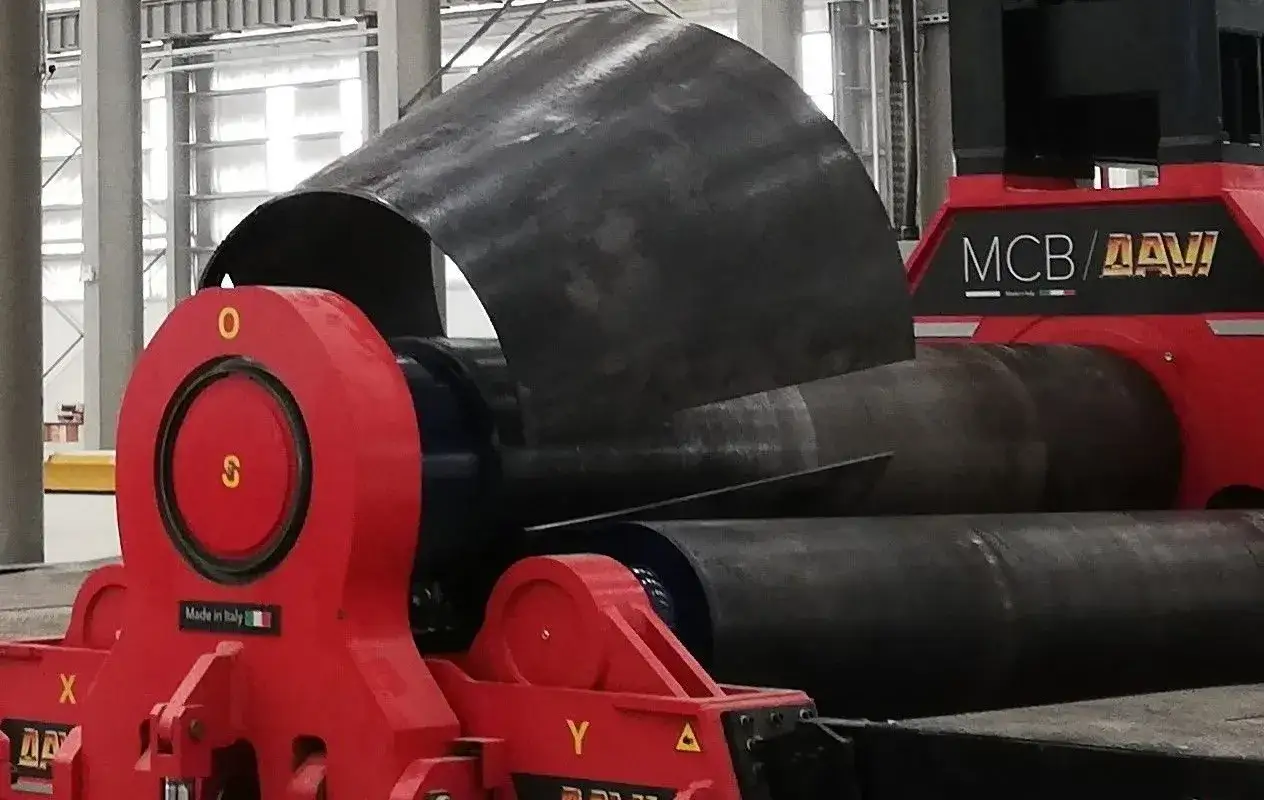

W warsztatach i zakładach produkcyjnych określenie „walcowanie” bywa używane w dwóch kontekstach. Pierwszy dotyczy klasycznego zmniejszania grubości materiału między walcami. Drugi to zwijanie arkusza w łuk, cylinder albo stożek, czyli obróbka częściej spotykana w produkcji elementów konstrukcyjnych i osłon technicznych. Jeśli nie rozdzielisz tych znaczeń, łatwo o nieporozumienie przy wycenie lub doborze maszyny.
| Wariant procesu | Co się dzieje z materiałem | Najczęstszy efekt | Gdzie spotykany najczęściej |
|---|---|---|---|
| Redukcja grubości | Arkusz przechodzi między walcami i stopniowo traci na grubości | Cieńszy materiał o większej długości | Walcownie, linie produkcyjne, przemysł materiałowy |
| Zwijanie lub kształtowanie arkusza | Blacha jest prowadzona po promieniu i przyjmuje kształt obwodowy | Rura, płaszcz zbiornika, stożek, pierścień | Warsztaty ślusarskie, obróbka CNC, produkcja zbiorników i osłon |
W praktyce warsztatowej to drugie znaczenie jest zwykle ważniejsze, bo właśnie ono decyduje o tym, czy detal da się później spawać, montować i utrzymać w tolerancji. Gdy już to rozdzielisz, łatwiej zrozumieć sam przebieg operacji i dobrać właściwą technologię do zadania.
Jak wygląda proces krok po kroku
Przy dobrze prowadzonym zleceniu proces jest przewidywalny, ale tylko wtedy, gdy każdy etap ma sens. Nie zaczynam od samego „puszczenia blachy przez maszynę”, bo wtedy najczęściej pojawiają się poprawki. Zaczynam od przygotowania materiału i parametrów, dopiero potem przechodzę do właściwego kształtowania.
Przygotowanie materiału
Na tym etapie sprawdza się gatunek materiału, grubość, szerokość, stan powierzchni i ewentualne zanieczyszczenia. Krawędzie powinny być czyste i możliwie równe, bo zadrapania, zgorzelina czy lokalne zgrubienia szybko przenoszą się na gotowy promień. Jeśli detal ma być potem spawany, dobrze jest od razu przewidzieć naddatek na szczelinę i późniejszą obróbkę złącza.
Ustawienie walców
Maszyna musi dostać nie tylko wymiar końcowy, ale też informację o wymaganym promieniu i sposobie pracy materiału. W praktyce liczy się rozstaw walców, siła docisku, liczba przejść oraz to, czy element ma być zwijany od razu do średnicy końcowej, czy najpierw tylko wstępnie podginany. To właśnie tu najłatwiej popełnić błąd, jeśli ktoś zakłada, że „maszyna sama zrobi wszystko”.
Pierwsze przejścia
Pierwsze przejścia są najważniejsze, bo to one ustawiają zachowanie całego detalu. W materiałach trudniejszych do formowania zwykle robi się kilka stopniowych przejść zamiast jednego mocnego docisku. Dzięki temu ogranicza się ryzyko lokalnych fałd, pęknięć i deformacji krawędzi.
Przeczytaj również: Ciśnienie do piaskowania - Jak dobrać i uniknąć błędów?
Kalibracja i kontrola
Po uzyskaniu przybliżonego kształtu trzeba sprawdzić średnicę, owalność i zgodność promienia z rysunkiem. Jeżeli detal ma zamknąć się w spoinie albo stanowić część większego zespołu, kalibracja bywa równie ważna jak samo formowanie. Na tym etapie wychodzi też, czy trzeba skorygować ustawienie walców lub powtórzyć końcowe przejście.
To właśnie przez tę sekwencję tak wiele zależy od temperatury pracy i własności materiału, więc naturalnym kolejnym pytaniem jest: robić to na zimno czy na gorąco?

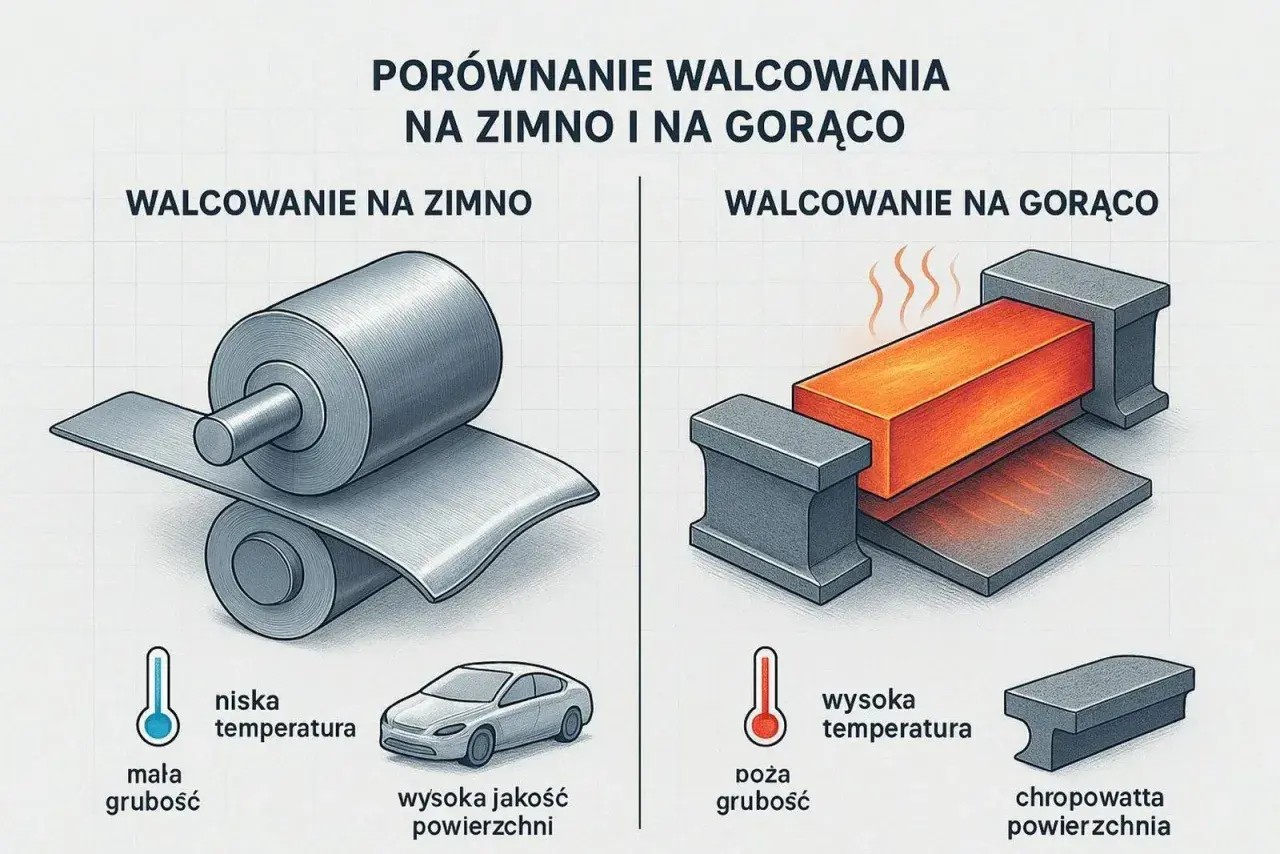

Na zimno czy na gorąco
Dobór temperatury to nie detal technologiczny, tylko decyzja wpływająca na siłę potrzebną do obróbki, dokładność wymiarową i stan powierzchni. Na zimno proces daje zwykle lepszą kontrolę geometrii i gładszy efekt, ale wymaga większych sił. Na gorąco materiał staje się bardziej podatny, dzięki czemu łatwiej go formować, zwłaszcza gdy jest gruby albo mniej plastyczny.
| Wariant | Co daje | Gdzie sprawdza się lepiej | O czym trzeba pamiętać |
|---|---|---|---|
| Na zimno | Lepsza dokładność, czystsza powierzchnia, większa powtarzalność | Detale warsztatowe, serie, elementy wymagające estetyki i dobrego dopasowania | Większe siły, większe ryzyko sprężynowania i umocnienia materiału |
| Na gorąco | Łatwiejsze formowanie grubszego lub trudniejszego materiału | Duże przekroje, wymagające kształty, materiały mniej podatne na odkształcenie | Niższa dokładność, utlenianie powierzchni, dodatkowa obróbka po procesie |
W praktyce nie chodzi więc o to, która metoda jest „lepsza”, tylko która lepiej pasuje do materiału, tolerancji i dalszej obróbki. A kiedy już wiadomo, jak materiał ma być prowadzony, warto spojrzeć na to, gdzie taki sposób formowania daje największy sens.
Gdzie ten proces daje największy sens w praktyce
W produkcji warsztatowej ten proces wybieram wtedy, gdy potrzebny jest element o ciągłej krzywiźnie, a nie o ostrych załamaniach. Najczęściej chodzi o części, które mają potem pracować w zespole spawanym, instalacji lub obudowie urządzenia. To właśnie tam liczy się nie tylko kształt, ale też szczelność, estetyka i powtarzalność wymiaru.
- Płaszcze zbiorników - ważne przy instalacjach, w których liczy się geometria i szczelność spoin.
- Rury i tuleje - dobry przykład, bo pokazują, że jeden detal może łączyć dokładność z późniejszym spawaniem.
- Stożki i przejścia stożkowe - stosowane tam, gdzie trzeba płynnie zmienić średnicę kanału lub obudowy.
- Osłony techniczne i obudowy - ważne w maszynach, gdzie liczy się dopasowanie do innych elementów zespołu.
- Elementy konstrukcyjne - przydają się wszędzie tam, gdzie prosty arkusz nie daje wymaganej geometrii.
W takich zastosowaniach najczęściej okazuje się, że walcowanie daje więcej swobody niż klasyczne gięcie. Właśnie dlatego warto zestawić obie metody bez marketingowych uproszczeń.
Walcowanie a gięcie blach
To porównanie wraca w praktyce bardzo często i słusznie, bo obie technologie rozwiązują inny problem. Gięcie nadaje materiałowi wyraźne załamanie pod kątem, a walcowanie tworzy krzywiznę na promieniu. Jeśli ktoś oczekuje łuku albo walca, prasa krawędziowa nie da takiego efektu bez kompromisów. Jeśli potrzebny jest kąt, walce będą po prostu niepotrzebnym utrudnieniem.
| Kryterium | Walcowanie | Gięcie |
|---|---|---|
| Efekt geometryczny | Promień, łuk, cylinder, stożek | Kąt, krawędź, załamanie |
| Miejsce odkształcenia | Na większej powierzchni materiału | Głównie wzdłuż jednej linii |
| Najlepsze zastosowanie | Płaszcze, rury, pierścienie, obudowy obwodowe | Wsporniki, profile, detale montażowe, obudowy kątowe |
| Powtarzalność promienia | Bardzo dobra przy właściwym ustawieniu i kontroli | Ograniczona, bo proces nie jest stworzony do dużych promieni |
| Ryzyko błędu | Sprężynowanie, owalność, nierówne domknięcie | Odcisk stempla, pęknięcie na krawędzi, błędny kąt |
Jeśli mam doradzić krótko: przy kątach wybiera się gięcie, przy geometrii obwodowej - walcowanie. Ta prosta zasada oszczędza mnóstwo czasu i jeszcze więcej niepotrzebnych poprawek. A skoro błędy pojawiają się głównie przy złym doborze metody i ustawień, warto przejść do tego, co psuje rezultat najczęściej.
Co najczęściej psuje rezultat
Najwięcej problemów widzę nie w samej maszynie, tylko w niepełnych danych wejściowych i zbyt optymistycznym założeniu, że materiał zachowa się „tak samo jak poprzedni”. W praktyce nawet podobne arkusze mogą reagować inaczej, jeśli różni je gatunek stali, stan dostawy, grubość albo jakość krawędzi.
- Brak uwzględnienia sprężynowania - detal po zejściu z maszyny odzyskuje część geometrii i promień wychodzi zbyt duży.
- Za agresywny pierwszy przejazd - materiał łapie fałdy albo traci równomierność na całej długości.
- Zły stan krawędzi - ostre zadziory i nierówności pogarszają prowadzenie blachy oraz wygląd spoiny.
- Niepasujący promień do grubości - zbyt mały promień przy trudnym materiale szybko podnosi ryzyko pęknięcia.
- Brak kontroli owalności - element wygląda dobrze „na oko”, ale nie pasuje do złożenia.
- Niedopasowanie walców do zadania - mała średnica walców albo niewłaściwa konfiguracja wydłużają czas i pogarszają efekt.
W takich sytuacjach pomaga nie tylko doświadczenie operatora, ale też automatyzacja ustawień. I tu wchodzi CNC, które w warsztatach robi coraz większą różnicę, choć nie rozwiązuje wszystkiego.
Jak CNC pomaga, a kiedy nie załatwia wszystkiego
CNC jest w tym procesie bardzo praktyczne, bo pozwala zapisać parametry, odtworzyć promień i ograniczyć rozrzut między kolejnymi detalami. Dla serii to ogromna zaleta: mniej prób, mniej ręcznej korekty i większa szansa, że drugi, piąty i pięćdziesiąty element będą wyglądały tak samo. To szczególnie ważne przy produkcji dla przemysłu, gdzie odchyłka jednego detalu potrafi zatrzymać cały montaż.
Z drugiej strony nawet najlepsze sterowanie nie wyeliminuje wpływu materiału. Inaczej zachowuje się stal konstrukcyjna, inaczej nierdzewna, a jeszcze inaczej aluminium. Różnice pojawiają się też przy zmianie grubości, kierunku walcowania arkusza czy jakości krawędzi. Dlatego CNC traktuję jako narzędzie do powtarzalności, a nie jako substytut oceny technologicznej.
- Plusy CNC - zapis parametrów, szybkie odtwarzanie zlecenia, lepsza powtarzalność, mniejsza zależność od ręcznego „wyczucia”.
- Ograniczenia - nie usuwa sprężynowania, nie naprawia złego materiału i nie zastępuje kontroli po pierwszym przejściu.
- Najlepszy efekt - gdy program, doświadczenie operatora i poprawny rysunek pracują razem, a nie osobno.
Właśnie dlatego najwięcej oszczędza się nie na samym sterowaniu, tylko na tym, co przygotujesz przed uruchomieniem maszyny. I to jest moment, w którym projekt zaczyna decydować o kosztach.
Na etapie projektu oszczędza się najwięcej
Jeśli miałbym wskazać jedną rzecz, która naprawdę zmniejsza liczbę poprawek, byłoby to dobrze przygotowane zapytanie techniczne. Im mniej domysłów po stronie wykonawcy, tym krótsza droga do poprawnego detalu. Z mojego doświadczenia najlepiej działa prosty komplet danych: materiał, grubość, szerokość, długość, promień końcowy, liczba sztuk i wymagania co do jakości powierzchni.
- Gatunek materiału - bo stal, nierdzewka i aluminium zachowują się inaczej.
- Grubość i wymiary arkusza - decydują o doborze maszyny i liczbie przejść.
- Docelowy promień lub średnica - bez tego trudno ustawić sensowną technologię.
- Tolerancja wymiarowa - pozwala od razu ocenić, czy potrzebna będzie kalibracja.
- Informacja o spoinie - ważna przy zamykaniu cylindra, płaszcza albo stożka.
- Wymagania powierzchniowe - istotne, jeśli detal ma być widoczny lub lakierowany.
- Seria produkcyjna - inny tok pracy ma pojedynczy prototyp, a inny powtarzalna partia.
Jeżeli myślisz o takim procesie w praktyce warsztatowej, najrozsądniej jest zacząć od geometrii końcowej, a dopiero potem wybierać metodę, temperaturę i maszynę. To właśnie na tym etapie walcowanie, gięcie i późniejsze spawanie przestają być osobnymi operacjami, a zaczynają działać jako jeden spójny ciąg technologiczny. Wtedy efekt końcowy jest przewidywalny, a nie tylko „mniej więcej dobry”.
