Technologia CNC zmieniła obróbkę metalu, tworzyw i drewna, bo pozwala robić elementy szybciej, powtarzalniej i z większą kontrolą niż przy pracy ręcznej. W tym artykule wyjaśniam, czym jest sterowanie numeryczne, jak wygląda cały proces od programu do gotowego detalu oraz kiedy taka metoda naprawdę się opłaca. Dorzucam też praktyczne różnice między typami maszyn, typowe błędy i kilka liczb, które pomagają ocenić sens inwestycji.
Najważniejsze informacje o CNC w kilku punktach
- CNC to komputerowe sterowanie ruchem maszyny, a nie jedna konkretna obrabiarka.
- Program steruje osią, prędkością wrzeciona, posuwem i często także chłodzeniem oraz zmianą narzędzi.
- Największą przewagą CNC jest powtarzalność, szczególnie przy krótkich i średnich seriach.
- Im bardziej złożona geometria detalu, tym większy sens mają maszyny wieloosiowe i dobre CAM.
- Opłacalność zależy nie tylko od maszyny, ale też od przygotowania, mocowania, narzędzi i kontroli jakości.
- W CNC najczęściej przegrywa nie sama technologia, lecz źle ustawiony proces.
Jak rozumieć CNC w obróbce skrawaniem
Najkrócej: CNC oznacza Computer Numerical Control, czyli komputerowe sterowanie numeryczne. W praktyce maszyna nie „domyśla się”, co ma zrobić, tylko wykonuje zestaw precyzyjnych poleceń zapisanych w programie. To właśnie dlatego można uzyskać te same wymiary i ten sam kształt w kolejnych sztukach, bez zgadywania i bez ciągłego ręcznego korygowania ruchu.
Ja patrzę na CNC przede wszystkim jak na sposób przeniesienia decyzji operatora do programu. Człowiek nadal wybiera narzędzia, strategię obróbki, punkt zerowy i parametry, ale samo wykonanie przejmuje maszyna. W zależności od zastosowania CNC może obsługiwać frezowanie, toczenie, wiercenie, cięcie laserem, plazmą albo obróbkę drutową, więc nie jest to jedna „maszyna do wszystkiego”, tylko wspólny sposób sterowania różnymi urządzeniami.
| Kryterium | Obróbka ręczna | Obróbka CNC |
|---|---|---|
| Powtarzalność | Zależy mocno od operatora | Wysoka, szczególnie przy seriach |
| Złożoność kształtu | Ograniczona | Duża, także przy złożonych powierzchniach |
| Czas przygotowania | Często krótszy przy prostych detalach | Dłuższy na starcie, ale stabilny później |
| Ryzyko błędu | Większe przy długiej serii | Przesuwa się z ręki operatora do programu i ustawień |
| Opłacalność | Dobra przy pojedynczych, prostych pracach | Dobra przy powtarzalności, precyzji i skomplikowanej geometrii |
Właśnie tu widać sedno tematu: CNC nie jest po prostu „lepszą maszyną”, tylko innym sposobem organizacji produkcji. Z tego wynika pytanie, jak dokładnie przebiega cały proces od pliku do gotowego elementu.
Jak działa maszyna CNC krok po kroku
Proces zaczyna się jeszcze przed uruchomieniem wrzeciona. Najpierw powstaje model lub rysunek, potem ścieżki narzędzia, a dopiero na końcu maszyna wykonuje ruchy zgodnie z programem. Dla początkujących brzmi to sucho, ale w praktyce właśnie ten porządek decyduje o jakości całej obróbki.
Projekt i programowanie
Na tym etapie projekt trafia z CAD do CAM, czyli z programu do projektowania do programu planującego obróbkę. CAM generuje ścieżki narzędzia, a postprocesor zamienia je na kod zrozumiały dla konkretnej maszyny. To ważne, bo ten sam detal można obrabiać różnie: szybciej, bezpieczniej albo z lepszą jakością powierzchni, zależnie od strategii.
Ustawienie materiału i narzędzi
Drugi krok to mocowanie półfabrykatu, ustawienie zera i dobór narzędzi. W CNC to nie detal poboczny, tylko fundament całego procesu. Jeśli detal siedzi niestabilnie albo narzędzie ma zły wysięg, nawet najlepszy program nie uratuje wymiaru. W praktyce właśnie tutaj pojawia się wiele błędów, które później niesłusznie przypisuje się samej maszynie.Obróbka i kontrola
Maszyna wykonuje ruchy osi, dobiera kolejne narzędzia, włącza wrzeciono i usuwa materiał warstwa po warstwie. Operator nie siedzi już przy korbce, tylko nadzoruje proces, reaguje na odchyłki i kontroluje jakość. Dobre zakłady traktują kontrolę pomiarową jako część procesu, a nie jego dopisek na końcu.
Jeżeli ktoś pyta mnie, co najbardziej różni CNC od „zwykłej” maszyny, odpowiadam bez wahania: powtarzalność decyzji zapisanej w programie. To prowadzi do kolejnego ważnego pytania, czyli jakie rodzaje maszyn CNC spotyka się najczęściej i do czego każda z nich służy.
Jakie są najczęstsze typy maszyn CNC i do czego służą
W praktyce skrót CNC pojawia się przy bardzo różnych urządzeniach, ale ich zastosowania mocno się różnią. Dla czytelnika najważniejsze jest nie samo brzmienie nazwy, tylko to, czy dana maszyna pasuje do kształtu detalu, materiału i skali produkcji.
| Typ maszyny | Najczęstsze zastosowanie | Co daje najlepiej | Ograniczenie |
|---|---|---|---|

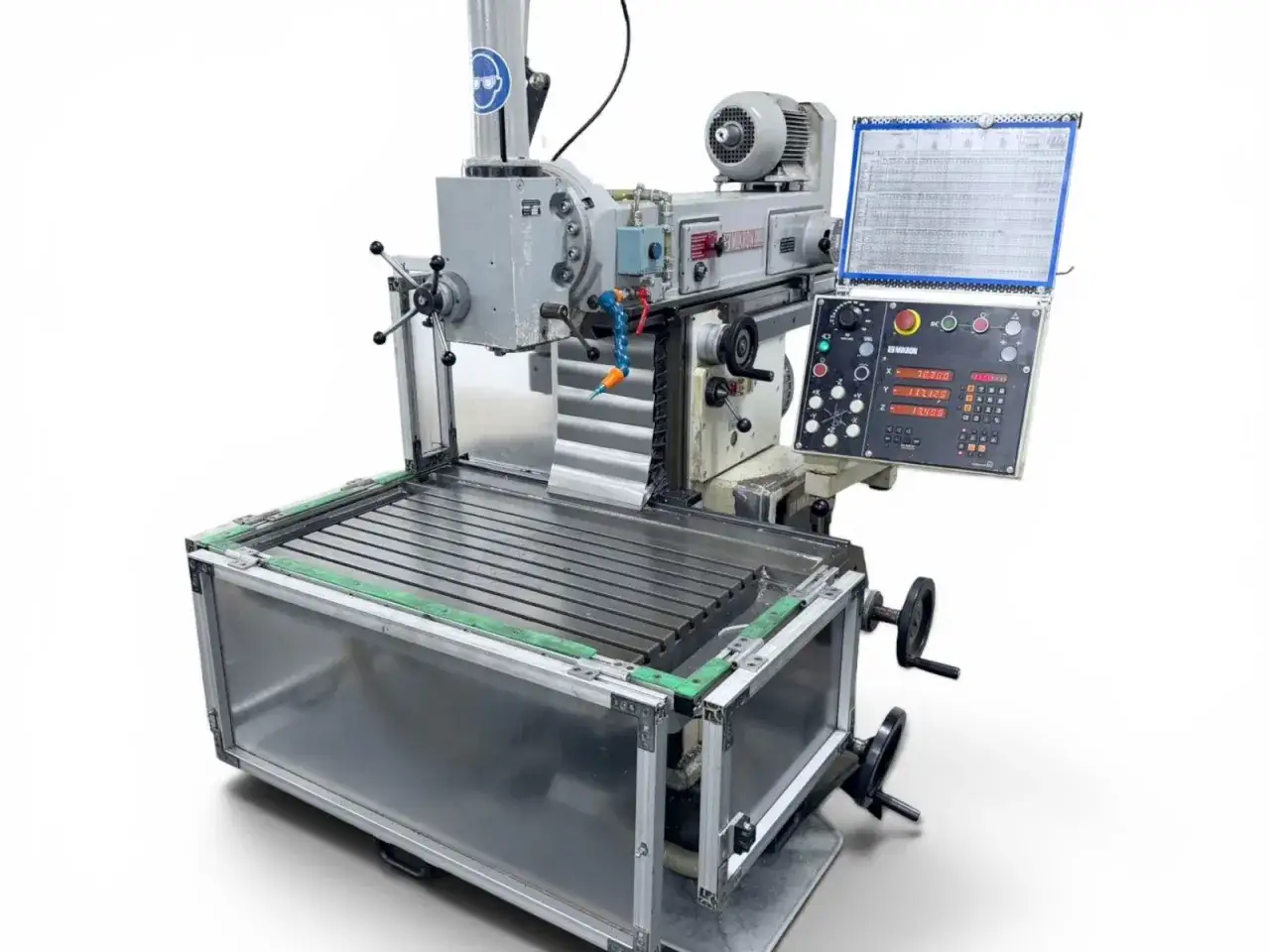

| Frezarka CNC | Płaszczyzny, kieszenie, otwory, elementy przestrzenne | Dużą uniwersalność i dobrą precyzję | Wymaga dobrego mocowania i planu przejść |
| Tokarka CNC | Wałki, tuleje, części obrotowe | Wysoką powtarzalność przy detalach osiowo-symetrycznych | Nie jest najlepsza do geometrii „płaskiej” |
| Router CNC | Drewno, tworzywa, płyty, lekkie aluminium | Szybką pracę na dużych formatach | Niższa sztywność niż ciężka obrabiarka metalowa |
| Laser, plazma, waterjet | Cięcie blach i arkuszy | Szybkie i precyzyjne rozdzielanie materiału | Nie zastępuje pełnej obróbki skrawaniem |
| Centrum 5-osiowe | Złożone powierzchnie i trudne detale | Mniej przezbrojeń i lepszy dostęp do kształtu | Wyższy koszt i większe wymagania programowe |
Przeczytaj również: Szlifowanie wałków - precyzja i jakość. Czy znasz sekrety?
Ile osi naprawdę potrzebujesz
Wiele osób skupia się na liczbie osi, ale ja zawsze zaczynam od detalu. 3 osie wystarczą przy bardzo wielu zadaniach warsztatowych i produkcyjnych. 4 osie pomagają wtedy, gdy trzeba obrabiać część dookoła bez ciągłego ręcznego przestawiania. 5 osi staje się sensowne przy złożonej geometrii, krótszym czasie ustawiania i ograniczeniu liczby operacji.
Nie ma jednak prostego wzoru typu „im więcej osi, tym lepiej”. W wielu firmach dobrze ustawiona trzyosiowa obrabiarka da więcej korzyści niż źle wykorzystane, drogie centrum pięcioosiowe. Z tego wynika praktyczne pytanie: kiedy CNC naprawdę daje przewagę, a kiedy jest po prostu zbyt ciężkim rozwiązaniem?
Gdzie CNC daje przewagę, a gdzie lepiej się zastanowić
Największą siłą CNC jest połączenie powtarzalności, precyzji i automatyzacji. Jeśli detal ma wracać w kolejnych partiach, ma mieć ścisłe tolerancje albo wymaga skomplikowanego kształtu, sterowanie numeryczne zwykle wygrywa. To samo dotyczy sytuacji, w których liczy się skrócenie czasu obróbki po jednorazowym przygotowaniu procesu.
- Serie krótkie i średnie - program przygotowuje się raz, a potem można odtwarzać ten sam proces wiele razy.
- Złożone geometrie - kieszenie, kanały, łuki, powierzchnie przestrzenne i detale o wielu operacjach.
- Wysoka dokładność - często mówimy o setnych częściach milimetra, a w bardziej wymagających przypadkach nawet o tysięcznych, o ile cały proces jest dobrze ustawiony.
- Powtarzalna jakość - szczególnie ważna tam, gdzie elementy muszą pasować do siebie bez długiego dopasowywania.
Są jednak przypadki, w których CNC nie jest magicznym rozwiązaniem. Przy prostym detalu wykonywanym jednorazowo koszt przygotowania programu, narzędzi i ustawień może być większy niż korzyść z automatyzacji. Podobnie jest przy cienkościennych elementach, bardzo miękkich materiałach albo tam, gdzie głównym problemem nie jest geometria, tylko stabilność mocowania czy wykończenie powierzchni.
Tu właśnie pojawia się zdrowy kompromis: nie każda produkcja potrzebuje wieloosiowego centrum, ale prawie każda może zyskać na dobrze ułożonym procesie. A kiedy już wiadomo, że technologia ma sens, naturalnie wraca temat pieniędzy.
Ile kosztuje wdrożenie CNC i od czego zależy opłacalność
Na koszt CNC składa się dużo więcej niż sama cena maszyny. W praktyce płaci się za obrabiarkę, oprogramowanie CAM, narzędzia, oprzyrządowanie, szkolenie operatora, pomiar, serwis i czas uruchomienia procesu. Dlatego dwa zakłady z podobną maszyną mogą mieć zupełnie inną opłacalność.
| Element kosztu | Co wpływa na cenę | Praktyczny efekt |
|---|---|---|
| Maszyna | Wielkość, sztywność, liczba osi, automatyka | Największa pozycja inwestycyjna |
| Oprogramowanie CAM | Zakres funkcji, liczba użytkowników, symulacja | Wpływa na czas przygotowania i bezpieczeństwo procesu |
| Narzędzia i uchwyty | Jakość, trwałość, specjalizacja | Decydują o stabilności obróbki i wykończeniu |
| Szkolenie i wdrożenie | Poziom doświadczenia zespołu | Zmniejsza liczbę błędów na starcie |
| Utrzymanie ruchu | Przeglądy, części, przestoje, kalibracja | Wpływa na rzeczywisty koszt jednej sztuki |
Jeśli chodzi o same widełki, najprościej myśleć tak: małe, prostsze rozwiązania do warsztatu mogą kosztować od kilku do kilkudziesięciu tysięcy złotych, a przemysłowe centra obróbcze to już zwykle poziom od dziesiątek do setek tysięcy złotych, czasem więcej. Różnica wynika nie tylko z marki, ale też ze sztywności konstrukcji, liczby osi, automatyki i możliwości pracy w produkcji seryjnej. Dla mnie ważniejsze od samej kwoty jest jednak pytanie, po ilu sztukach koszt programu i przezbrojenia zaczyna się zwracać.
W CNC opłacalność rośnie zwykle wtedy, gdy detal wraca w seriach, ma kilka operacji albo wymaga wysokiej powtarzalności. Jeśli proces jest jednorazowy, prosty i bez wymagań jakościowych, zwykła obróbka może być rozsądniejsza. To prowadzi do ostatniej rzeczy, którą warto ustawić dobrze jeszcze przed pierwszym zleceniem lub zakupem.
Na co zwrócić uwagę przed pierwszym zleceniem albo zakupem
Przy pierwszym kontakcie z CNC najłatwiej popełnić błąd polegający na patrzeniu wyłącznie na maszynę. Ja zawsze zaczynam od detalu i odpowiedzi na kilka bardzo konkretnych pytań: z jakiego materiału jest wykonany, jakiej dokładności wymaga, ile sztuk ma powstać i czy kształt da się sensownie zamocować. Dopiero potem sprawdzam, jaka obrabiarka ma to zrobić.
- Materiał - aluminium, stal, stal nierdzewna, mosiądz, tworzywo czy drewno wymagają innych parametrów i innego chłodzenia.
- Tolerancje - jeśli detal ma pracować w setnych milimetra, mocowanie i kontrola muszą być dobrane bardzo starannie.
- Geometria - głębokie kieszenie, cienkie ścianki i trudny dostęp narzędzia zmieniają cały plan obróbki.
- Seria - przy małej liczbie sztuk warto policzyć czas przygotowania, a nie tylko czas samego skrawania.
- Kontrola po obróbce - bez pomiaru łatwo pomylić poprawny program z przypadkowym sukcesem.
Najczęstszy błąd początkujących jest bardzo prosty: zakładają, że skoro maszyna jest precyzyjna, to cały proces też będzie precyzyjny. W rzeczywistości liczy się jeszcze dobór narzędzia, wysięg, stan oprawki, stabilność stołu, kompensacja zużycia i jakość postprocesora. Jedna niedopatrzona rzecz potrafi zjeść cały zysk z automatyzacji.
Jeśli miałbym dać jedną praktyczną radę, powiedziałbym tak: przed zakupem albo zleceniem poproś nie tylko o cenę, ale też o plan obróbki, sposób mocowania i informację, jak będzie wyglądała kontrola wymiarów. To właśnie tam najczęściej wychodzi, czy CNC jest dobrze dopasowane do zadania, czy tylko dobrze brzmi w ofercie.
Co naprawdę decyduje o jakości w CNC
Na końcu i tak wracamy do procesu, nie do katalogu. Najlepsza obrabiarka nie uratuje źle ustawionego detalu, tępego narzędzia albo programu, który został przygotowany bez myślenia o odprowadzeniu wióra. Z drugiej strony przeciętna maszyna może dać bardzo dobre wyniki, jeśli jest dobrze użyta, regularnie serwisowana i prowadzona przez zespół, który rozumie technologię.
Dlatego przy CNC najbardziej liczą się dla mnie cztery rzeczy: stabilne mocowanie, sensowna strategia obróbki, odpowiednie narzędzia i kontrola pomiarowa. To one decydują, czy technologia będzie tylko kosztownym sprzętem, czy realnym wsparciem produkcji. Jeśli te elementy są poukładane, sterowanie numeryczne przestaje być hasłem, a staje się bardzo konkretnym narzędziem do pracy w warsztacie i w przemyśle.
W skrócie: CNC to nie moda i nie samo „bardziej zaawansowane frezowanie”, tylko sposób na lepszą kontrolę procesu. Kiedy patrzę na ten temat praktycznie, zawsze wracam do pytania, czy dany detal naprawdę zyska na automatyzacji, bo właśnie tam zapada najlepsza decyzja.
