Precyzyjne wykończenie wału rzadko jest tylko kosmetyką. W praktyce szlifowanie wałków decyduje o bicie, pasowaniu pod łożyska, trwałości uszczelnień i o tym, czy detal przejdzie kontrolę wymiarową bez poprawek. W tym tekście pokazuję, kiedy taki proces ma sens, jak przebiega w warsztacie i CNC, od czego zależy chropowatość oraz kiedy lepiej wybrać inną metodę.
Najważniejsze informacje o szlifie wałów w jednym miejscu
- To operacja wykańczająca, a nie sposób na szybkie zdejmowanie dużego naddatku.
- Najwyższą dokładność zwykle daje szlifowanie kłowe, a duże serie często lepiej obsługuje szlifowanie bezkłowe.
- Na efekt najmocniej wpływają: ściernica, dressing, chłodzenie, sztywność mocowania i kontrola temperatury.
- W dobrze ustawionym procesie da się zejść do bardzo małych tolerancji i niskiej chropowatości powierzchni.
- Najczęstsze problemy to stożek, fale od drgań, przypalenia i zły dobór naddatku.
Na czym polega szlifowanie wałków i kiedy ma sens
Najprościej mówiąc, chodzi o precyzyjne zdejmowanie niewielkiej warstwy materiału z powierzchni cylindrycznej, żeby doprowadzić średnicę, kształt i jakość powierzchni do wymaganego poziomu. To nie jest operacja „na zapas”. Tu liczy się mikrometr, a nie szybki urobek.
W praktyce sięgam po tę technologię wtedy, gdy po toczeniu, hartowaniu albo innej obróbce wstępnej trzeba uzyskać lepszą okrągłość, współosiowość i powierzchnię pod łożysko, uszczelniacz, tuleję ślizgową albo element napędowy. Dobrze wykonany szlif sprawdza się szczególnie przy wałach hartowanych, czopach precyzyjnych, wrzecionach, wałkach prowadzących i częściach pracujących w układach o małym luzie.
To ważne rozróżnienie: jeśli detal ma być tylko „mniej więcej gładki”, szlif bywa przewymiarowany kosztowo. Jeśli jednak potrzebujesz stabilnego wymiaru i powtarzalności między partiami, zwykle trudno o lepszą metodę. Z takiego punktu widzenia szlif jest końcowym etapem kontroli jakości, a nie tylko kolejną operacją skrawania. Żeby to działało, trzeba jednak przejść przez proces bardzo uporządkowanie.
Jak przebiega proces krok po kroku
Najwięcej problemów nie rodzi sam szlif, tylko przygotowanie. Gdy baza jest zła, nawet dobra maszyna zacznie „gonić” błąd, zamiast go usuwać. Dlatego w warsztacie patrzę na całość procesu, a nie na sam moment kontaktu ściernicy z detalem.
-
Przygotowanie półfabrykatu. Detal powinien mieć sensowny naddatek po wcześniejszej obróbce. Zbyt mały nie pozwoli poprawić geometrii, zbyt duży wydłuży cykl i zwiększy ryzyko błędów cieplnych.
-

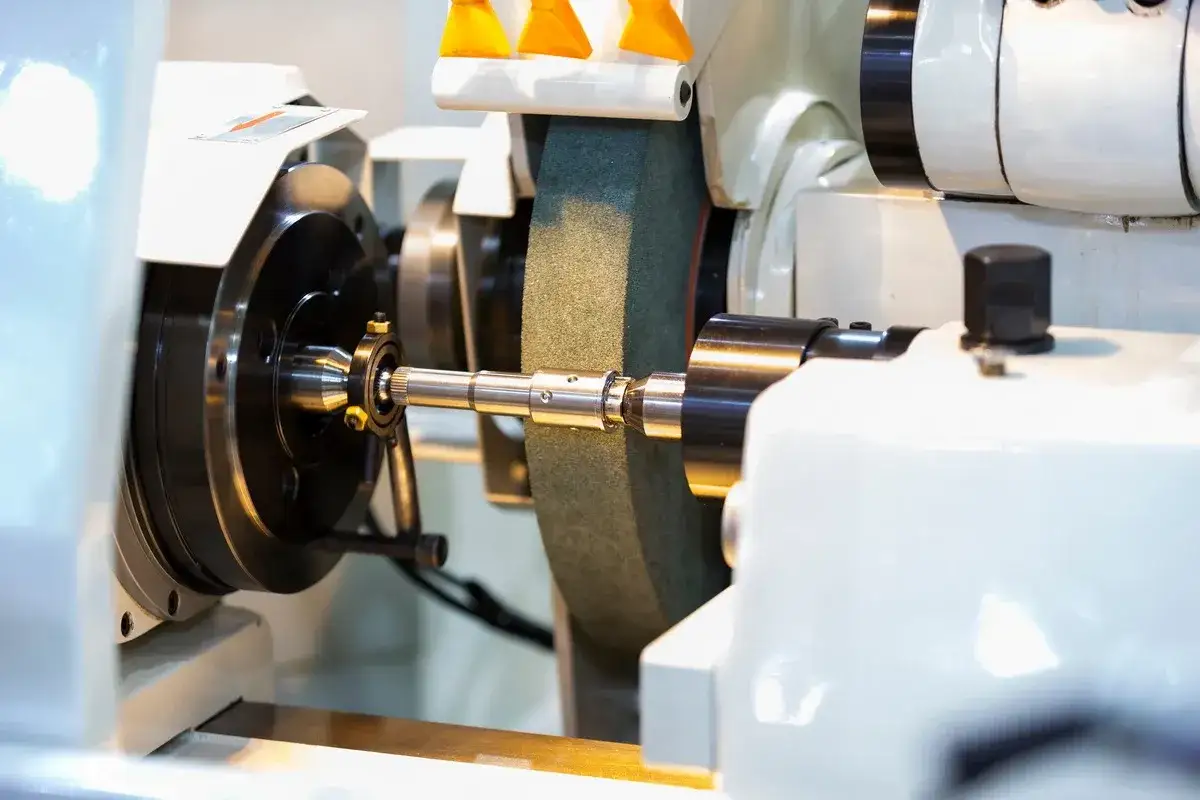

Wybór bazy i sposobu mocowania. Przy elementach wymagających najwyższej współosiowości często stosuje się szlifowanie w kłach. Kły to stożkowe podpory opierające detal na jego osi, a nakiełek to małe wgłębienie w czole wału, które umożliwia takie prowadzenie.
-
Dobór ściernicy i jej obróbka. Sama ściernica nie wystarcza. Trzeba ją odpowiednio obrobić, czyli wykonać dressing, który przywraca kształt i „otwiera” ziarno. To właśnie tu w dużej mierze ustala się agresywność skrawania i finalną jakość powierzchni.
-
Szlif zgrubny i wykańczający. W pierwszej fazie usuwa się większą część naddatku, w drugiej doprowadza wymiar i powierzchnię do celu. Przy precyzyjnych wałach nie robi się tego jednym ruchem, bo rośnie ryzyko przypaleń i utraty geometrii.
-
Chłodzenie i kontrola temperatury. Wysoka temperatura potrafi zepsuć efekt szybciej niż źle dobrany posuw. Przy cienkich lub długich detalach znaczenie ma nie tylko chłodziwo, ale też sposób jego podania.
-
Pomiar pośredni i końcowy. Najlepsze ustawienia i tak weryfikuje pomiar. W praktyce kontroluje się średnicę, bicie, okrągłość, stożkowatość i chropowatość, a nie sam wynik na suwmiarce czy „na oko”.
Jeśli ten ciąg etapów jest spójny, proces staje się przewidywalny. Jeśli ktoś pomija przygotowanie albo kontrolę, później zwykle walczy już nie z obróbką, tylko z poprawkami. Następny krok to wybór właściwej maszyny i metody, bo tutaj różnice są naprawdę duże.
Jakie metody i maszyny wybiera się w CNC
Nie każdy wał obrabia się tak samo. Dla jednych detali najlepsza będzie maszyna kłowa, dla innych bezkłowa, a jeszcze inne wymagają szlifu wzdłużnego albo wgłębnego. Właśnie tu najłatwiej przepłacić za rozwiązanie, które technicznie nie daje przewagi albo wręcz utrudnia produkcję.
| Metoda | Gdzie sprawdza się najlepiej | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Szlifowanie kłowe | Wały precyzyjne, czopy, elementy o wysokiej współosiowości | Bardzo dobra kontrola geometrii i bazowania | Wymaga dokładnego przygotowania i dłuższego ustawienia |
| Szlifowanie bezkłowe | Duże serie prostych wałków o powtarzalnym przekroju | Wysoka wydajność i dobra powtarzalność produkcyjna | Gorsza elastyczność przy stopniach, barkach i skomplikowanej geometrii |
| Szlifowanie wzdłużne | Długie powierzchnie cylindryczne | Równy wymiar na całej długości | Wymaga stabilnego prowadzenia i dobrego chłodzenia |
| Szlifowanie wgłębne | Krótkie czopy, rowki, barki, lokalne strefy wymagające szybkiego wejścia w wymiar | Szybkie uzyskanie docelowego kształtu na krótkim odcinku | Nie nadaje się do długich powierzchni wymagających równomiernego przejścia |
W CNC duże znaczenie ma automatyka: korekcja po pomiarze, powtarzalne przesunięcia, kontrola parametrów i programowanie przejść wykańczających. To właśnie dzięki temu można utrzymać stabilny wynik przy kolejnych sztukach, zamiast ręcznie „gonić” każdy detal osobno. W praktyce różnica między przeciętnym a dobrym szlifem często nie leży w samej maszynie, tylko w sposobie jej ustawienia i nadzorze procesu.
Najlepszą metodę wybiera się więc nie według nazwy, tylko według geometrii detalu, wielkości serii i oczekiwanej dokładności. To prowadzi wprost do pytania, co tak naprawdę decyduje o finalnej jakości powierzchni.Co decyduje o dokładności i chropowatości powierzchni
Jeśli miałbym wskazać jeden wniosek z praktyki, powiedziałbym tak: dobry rezultat szlifu wynika z sumy małych decyzji. Nie ma jednego magicznego parametru. Ziarno, spoiwo, dressing, chłodziwo, sztywność układu i sposób pomiaru działają razem.
Przy dobrze ustawionym procesie można uzyskać bardzo niską chropowatość, często rzędu 0,1-0,4 µm Ra przy precyzyjnych detalach, ale tylko wtedy, gdy cały układ jest stabilny. Na zwykłych częściach konstrukcyjnych dopuszczalne wartości mogą być wyższe, bo nie zawsze jest sens ścigać absolutnie najniższego Ra. Liczy się wymaganie funkcjonalne, nie rekord.
| Parametr | Na co wpływa | Co zwykle robi różnicę |
|---|---|---|
| Ziarno ściernicy | Tempo skrawania i wygląd powierzchni | Drobniejsze ziarno daje gładszy efekt, ale zwykle wolniej zbiera materiał |
| Dressing | Kształt i „ostrość” ściernicy | Za agresywnie obrobiona ściernica szybciej tnie, ale może zostawić gorszy ślad |
| Chłodzenie | Stabilność temperatury i ryzyko przypaleń | Przy długich przejściach i twardych materiałach to często czynnik krytyczny |
| Sztywność mocowania | Okrągłość, stożkowatość i drgania | Im większy wysięg i luzy, tym większe ryzyko „fali” na powierzchni |
| Naddatek do zdjęcia | Czas procesu i możliwość korekty geometrii | Zbyt mały blokuje korektę, zbyt duży przeciąża proces |
Do tego dochodzi temperatura materiału i stabilność całego układu maszyna-detalu. Przy długich wałach nawet niewielkie ugięcie potrafi zepsuć cylindryczność, a przy cienkich czopach łatwo o odkształcenie. Dlatego najlepsze wyniki uzyskuje się wtedy, gdy operator myśli o procesie jak o systemie, a nie o pojedynczym przejściu ściernicy.
Gdy któryś z tych elementów zawiedzie, objawy są dość czytelne: przypalenia, drgania, stożek, nierówna chropowatość albo wymiar, który „ucieka” po kolejnych przejściach. I właśnie tego najłatwiej uniknąć, jeśli zna się typowe błędy.
Najczęstsze błędy, które psują efekt
W praktyce większość problemów wraca do kilku powtarzalnych przyczyn. To dobra wiadomość, bo nie trzeba za każdym razem szukać egzotycznej awarii. Zwykle wystarczy sprawdzić podstawy.
- Zbyt duży naddatek po toczeniu - szlif zaczyna pracować jak operacja zgrubna, a to podnosi temperaturę i ryzyko deformacji.
- Źle dobrana ściernica - zbyt twarda może się „glazurować”, zbyt miękka szybko się zużyje i pogorszy stabilność wymiaru.
- Za rzadki dressing - ściernica traci zdolność cięcia, powierzchnia robi się nierówna, a proces zaczyna grzać zamiast szlifować.
- Słabe chłodzenie - często daje przypalenia, mikropęknięcia powierzchniowe albo po prostu niestabilny wymiar.
- Za długi wysięg detalu - wąski wał lub długi czop potrafi ugiąć się pod siłą skrawania.
- Brak kontroli pośredniej - jeśli pierwsze przejścia nie są mierzone, błąd ujawnia się dopiero na końcu, kiedy poprawka kosztuje najwięcej.
Do tego dochodzi jeszcze jeden błąd, który widzę często: próba „uratowania” kiepskiego przygotowania samym programem CNC. Sterowanie pomaga, ale nie zastąpi poprawnej bazy, odpowiedniego mocowania i sensownego doboru parametrów. Gdy to jest ustawione, szlifowanie staje się przewidywalne. Gdy nie jest, żaden program nie zamieni problemu w precyzję. Następne pytanie jest więc naturalne: czy zawsze trzeba wybierać szlif, czy czasem lepiej postawić na inną operację.
Kiedy warto zostać przy szlifie, a kiedy wybrać inną operację
To porównanie warto zrobić jeszcze przed wysłaniem detalu na produkcję. Czasem klient chce efekt, który da się uzyskać prostszą i tańszą drogą. Innym razem próbuje oszczędzić na operacji wykańczającej, a potem płaci za reklamację albo nietrzymające wymiaru gniazdo.
| Proces | Najlepiej robi | Kiedy może nie wystarczyć |
|---|---|---|
| Toczenie | Szybko usuwa materiał i buduje geometrię wstępną | Nie daje zwykle takiej chropowatości i powtarzalności jak szlif przy najbardziej wymagających czopach |
| Szlifowanie | Doprowadza do finalnej średnicy, geometrii i jakości powierzchni | Jest wolniejsze i bardziej wrażliwe na ustawienie |
| Toczenie na twardo | Sprawdza się przy niektórych zahartowanych detalach, zwłaszcza gdy liczy się ograniczenie liczby operacji | Przy najwyższych wymaganiach dotyczących geometrii i powierzchni szlif nadal bywa bezpieczniejszy |
| Honowanie | Daje bardzo dobrą jakość otworów | Dotyczy głównie powierzchni wewnętrznych, nie wałów |
| Polerowanie lub superfinish | Poprawia mikrogeometrię i redukuje tarcie | Nie koryguje poważnych błędów wymiaru ani kształtu |
W praktyce wybór zależy od tego, co jest ważniejsze: koszt sztuki, tempo produkcji, odporność na zużycie czy maksymalna dokładność. Jeżeli detal pracuje w łożyskach, uszczelnieniach albo w układzie o małym luzie, szlif zwykle wygrywa. Jeżeli ma być po prostu „dobrze wykonany”, ale bez mikrometrycznej presji, często wystarczy prostsza obróbka.
To prowadzi do ostatniej, bardzo praktycznej rzeczy: jak przygotować detal albo zapytanie, żeby nie tracić czasu na poprawki i doprecyzowania.
Jak przygotować wałek do zlecenia albo własnej obróbki
Najlepsze zlecenia, jakie widzę, są zwykle najlepiej opisane. Nie dlatego, że klient zna wszystkie terminy techniczne, tylko dlatego, że od początku mówi jasno, co jest ważne. Przy wałach ma to ogromne znaczenie, bo różnica między „ma pasować” a „ma trzymać kilka mikrometrów” jest w praktyce ogromna.
- Podaj wymiar nominalny, tolerancję i wymagany parametr chropowatości.
- Zaznacz, które czopy są krytyczne funkcjonalnie, a które mogą mieć mniej rygorystyczne wymagania.
- Opisz materiał, stan po obróbce cieplnej i twardość, jeśli detal był hartowany.
- Określ długość wału, średnicę, stopnie, barki i miejsca podparcia.
- Wskaż, czy detal ma być obrabiany w kłach, w uchwycie czy w innym mocowaniu.
- Jeśli zależy Ci na powtarzalności, napisz też o liczbie sztuk i kolejności dostaw.
Jeżeli sam ustawiasz proces, nie oszczędzaj czasu na bazowaniu i pomiarze. Dwie dodatkowe minuty na sprawdzenie osi potrafią uratować całą partię. W przypadku małych serii to właśnie przygotowanie decyduje o tym, czy obróbka będzie przewidywalna, czy zamieni się w serię poprawek.
Najważniejsza zasada jest prosta: szlif ma poprawiać to, czego inne operacje nie domknęły, a nie nadrabiać błędy całego wcześniejszego procesu. Gdy ta kolejność jest zachowana, koszt i jakość przestają się ze sobą kłócić.
Co realnie daje dobry szlif w produkcji wałów
Dobry szlif nie tylko poprawia wygląd powierzchni. On porządkuje geometrię, stabilizuje pasowanie i zmniejsza ryzyko problemów w eksploatacji. Dlatego w częściach odpowiedzialnych za prowadzenie, obrót lub uszczelnienie jest tak często ostatnim sensownym etapem obróbki.
Patrząc praktycznie, najbardziej opłaca się tam, gdzie detal ma pracować długo, cicho i bez niespodzianek. Jeśli natomiast wymagania są umiarkowane, nie ma sensu kupować precyzji ponad potrzeby. Właśnie to rozróżnienie zwykle odróżnia dobrą decyzję technologiczną od drogiego nadmiaru.
Jeśli wał ma pracować w łożyskach, uszczelnieniach albo układach o małym luzie, szlifowanie jest zwykle najbardziej przewidywalną drogą do stabilnego efektu. Gdy wymagania są niższe, lepiej wybrać prostszy proces niż przepłacać za dokładność, której i tak nie wykorzystasz.
