Toczenie CNC jest jednym z najpewniejszych sposobów na wykonanie części obrotowych z dobrą powtarzalnością i sensownym czasem produkcji. W praktyce liczy się nie tylko sam program, ale też geometria detalu, mocowanie, dobór płytki i to, czy projekt w ogóle dobrze znosi obróbkę tokarską. Poniżej rozkładam temat na czynniki pierwsze: od zasady działania, przez typowe operacje, po błędy, które najczęściej podnoszą koszt albo psują jakość.
Najważniejsze informacje, które warto zapamiętać
- Najlepiej sprawdza się przy częściach osiowo-symetrycznych: wałkach, tulejach, pierścieniach, gwintach i stożkach.
- Na jakość najmocniej wpływają sztywność mocowania, geometria płytki, posuw oraz odprowadzanie wióra.
- Dobrze zaplanowany detal można wykonać w jednej lub dwóch operacjach, zamiast poprawiać go na kilku maszynach.
- Przy smukłych elementach trzeba pilnować drgań, bicia i długości wysięgu narzędzia.
- Najwięcej oszczędza czytelny rysunek i jasne wymagania, a nie późniejsze „dopieszczenie” serii.
Na czym polega toczenie na CNC i kiedy ma sens
W toczeniu obracany jest przedmiot, a narzędzie skrawające pozostaje prowadzone po zaprogramowanej ścieżce. To prosty mechanicznie, ale bardzo skuteczny układ: detal obraca się w wrzecionie, a nóż, wytaczadło albo narzędzie napędzane odbiera materiał tam, gdzie trzeba. Dzięki temu można wykonywać wałki, tuleje, pierścienie, stożki, rowki i gwinty z powtarzalnością, której ręczna obróbka zwykle nie utrzyma w serii.
Ja patrzę na ten proces przede wszystkim przez pryzmat geometrii. Jeśli część ma wyraźną oś obrotu, toczenie na CNC często będzie najszybszą i najczystszą drogą do celu. Jeśli jednak detal jest płaski, ma kieszenie, otwarte kontury albo wymaga wielu operacji z różnych stron, lepiej od razu rozważyć frezowanie albo centrum tokarsko-frezarskie. To nie jest metoda uniwersalna, ale w swoim zakresie bywa bezkonkurencyjna pod względem powtarzalności i kosztu jednostkowego.
W praktyce najważniejsze pytanie brzmi nie „czy da się to wytoczyć”, tylko „czy da się to wytoczyć rozsądnie”. I właśnie od tej odpowiedzi zależy, jakie detale oraz jakie operacje mają tu największy sens.
Jakie detale i operacje robi się najczęściej

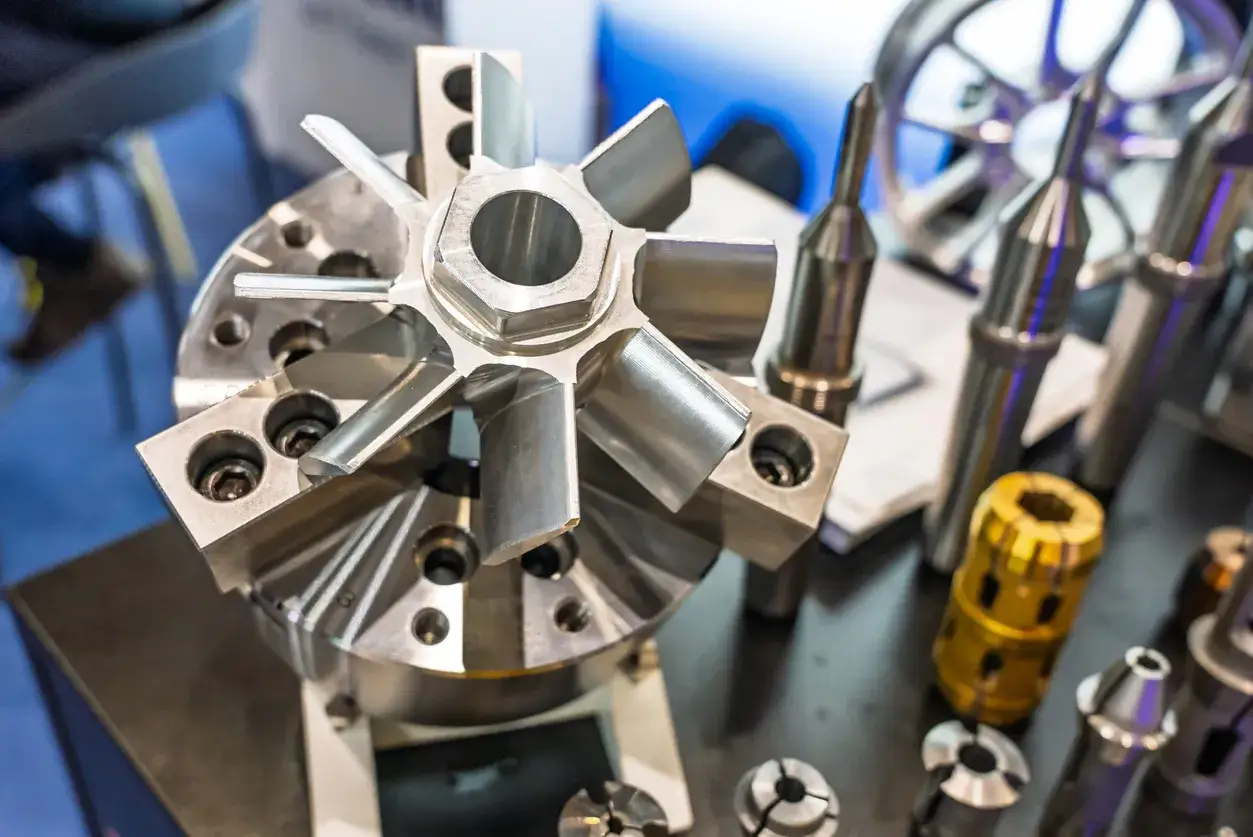

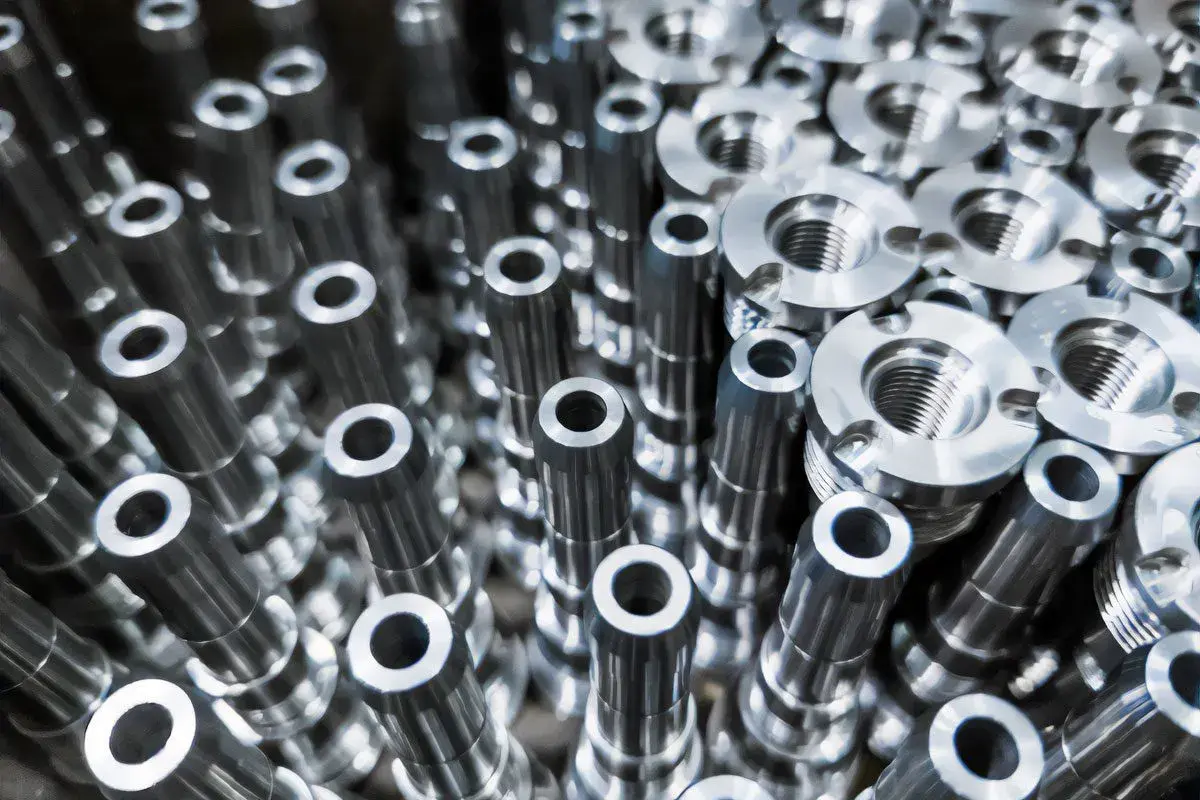

Najlepsze rezultaty daje obróbka części, które mają jedną dominującą oś i dają się dobrze ustabilizować w uchwycie, tulei zaciskowej albo między kłami. W warsztatach najczęściej przewijają się podobne typy elementów, bo one po prostu dobrze „lubią się” z tokarką CNC.
Typowe elementy
- Wałki i osie - klasyka toczenia; łatwo uzyskać średnice, stopnie i rowki pod pierścienie, łożyska czy sprzęgła.
- Tuleje i dystanse - często wymagają dokładnej średnicy zewnętrznej i wewnętrznej, więc dobra kontrola bicia ma tu duże znaczenie.
- Pierścienie i kołnierze - dobrze wychodzą przy stabilnym zamocowaniu, zwłaszcza gdy trzeba zachować prostopadłość czoła.
- Złączki, końcówki hydrauliczne i elementy gwintowane - liczy się nie tylko gwint, ale też jakość wejścia, wyjścia i szczelność przylegania.
- Adaptery i oprawki - często łączą toczenie z wierceniem, podtoczeniami albo prostym frezowaniem na centrum tokarskim.
- Elementy stożkowe i profilowane - tu ważna jest ścieżka narzędzia i odpowiednia geometria płytki, bo łatwo o ślad po przejściu.
Najczęstsze operacje
| Operacja | Co daje | Kiedy się przydaje |
|---|---|---|
| Toczenie zewnętrzne | Redukuje średnicę i kształtuje zewnętrzny profil detalu | Przy wałkach, tulejach, kołnierzach i stopniach średnic |
| Toczenie wewnętrzne | Obrabia otwory, gniazda i średnice wewnętrzne | Gdy trzeba utrzymać dokładność otworu lub pod pasowanie |
| Planowanie czoła | Wyrównuje powierzchnię czołową i ustala bazę | Na początku i końcu obróbki, przed pomiarem lub montażem |
| Rowkowanie i odcinanie | Wykonuje rowki, podcięcia i oddziela detal od pręta | Przy pierścieniach, uszczelnieniach i krótkich partiach seryjnych |
| Gwintowanie | Tworzy gwinty zewnętrzne i wewnętrzne | Gdy detal ma pracować w połączeniu śrubowym lub hydraulicznym |
| Wiercenie i roztaczanie | Przygotowuje otwór lub poprawia jego dokładność | Przy tulejach, gniazdach i elementach osiowych o wyższej dokładności |
| Profilowanie | Nadaje krzywiznę, promień albo kształt specjalny | Gdy detal ma nietypową geometrię przejść i zaokrągleń |
Ta lista dobrze pokazuje, dlaczego tokarka CNC tak często wygrywa w produkcji seryjnej: wiele detali da się zamknąć w jednym ustawieniu, bez niepotrzebnego przekładania części między maszynami. Kiedy już wiadomo, co da się zrobić, warto przejść przez sam przebieg produkcji, bo właśnie tam pojawiają się ukryte koszty.
Jak wygląda proces od rysunku do gotowej części
W dobrze ustawionym procesie wszystko zaczyna się od rysunku, a nie od maszyny. Najpierw sprawdza się materiał, tolerancje, chropowatość, wymiar bazowy i to, czy detal nie wymaga dodatkowych operacji po toczeniu. Dopiero potem dobiera się półfabrykat, uchwyt, noże, płytki i strategię obróbki.
- Analiza dokumentacji - sprawdzam wymiary krytyczne, pasowania, gwinty, fazy, podcięcia i ewentualne obróbki cieplne.
- Dobór półfabrykatu - pręt, odkuwka albo odlew muszą dać sensowny naddatek i nie komplikować mocowania.
- Przygotowanie programu - kod CNC dzieli się zwykle na część przygotowawczą, właściwe skrawanie i zakończenie cyklu.
- Ustawienie narzędzi i baz - tutaj liczy się dokładność offsetów oraz to, czy narzędzie rzeczywiście ma miejsce na bezkolizyjny przejazd.
- Próba pierwszej sztuki - kontrola wymiarów po pierwszym detalu oszczędza całej serii poprawki, które potrafią być drogie.
- Produkcja właściwa - po akceptacji próbki proces przechodzi w stabilną serię, ale nadal trzeba pilnować zużycia narzędzi i wióra.
Na tym etapie wychodzi też, czy projekt był przygotowany dobrze. Jeśli wymaga ciągłych korekt, programu nie da się „uratować” samą zmianą posuwu. To właśnie na etapie ustawienia i próby widać, czy proces będzie spokojny, czy zacznie żyć własnym życiem.
Co najbardziej wpływa na dokładność i powierzchnię
W praktyce najwięcej problemów bierze się z drgań, złej geometrii narzędzia i wiórów, które zamiast zejść z detalu, wracają na powierzchnię. Ja zwykle patrzę na trzy rzeczy: sztywność, parametry skrawania i materiał narzędzia. Jeśli jedna z nich jest źle dobrana, reszta zaczyna nadrabiać na siłę.
Sztywność mocowania i wysięg
Im dłuższy wysięg, tym łatwiej o drgania i pogorszenie powierzchni. Przy długich wysięgach pręta narzędziowego albo wytaczadła warto utrzymywać możliwie krótkie mocowanie; praktyczna reguła mówi o długości mocowania rzędu około 4 × średnica pręta. W toczeniu wewnętrznym dobrze sprawdza się też dodatkowe podparcie, na przykład konik albo podtrzymka, jeśli detal na to pozwala.
Parametry skrawania
Posuw, prędkość skrawania i głębokość skrawania nie są detalem dla operatora, tylko jednym z głównych źródeł jakości. Przy wykańczaniu powierzchni lepiej zacząć od ostrożniejszego posuwu i dopiero potem go korygować, zamiast od razu próbować „przejechać szybciej”. Zbyt niska prędkość skrawania potrafi skrócić trwałość płytki, a zbyt agresywny posuw daje chropowatość i zadzior na krawędzi.
Przeczytaj również: Obróbka CNC - Jak działa? Typy, przewagi, błędy i wybór maszyn
Materiał i geometria płytki
Stal konstrukcyjna, nierdzewna i materiał hartowany zachowują się zupełnie inaczej. Przy stali hartowanej w zakresie 55–65 HRC zwykły węglik szybko przestaje być rozsądnym wyborem, a częściej wchodzi w grę CBN albo ceramika. W toczeniu wewnętrznym ważny jest też kąt wejścia narzędzia: praktycznie trzeba zostawić przynajmniej 2° luzu, a dla jakości i trwałości narzędzia lepiej celować w około 7°.
| Sytuacja | Praktyczna wskazówka | Po co to robić |
|---|---|---|
| Długi wysięg narzędzia | Skracaj wysięg i trzymaj stabilne mocowanie | Zmniejsza ryzyko drgań i śladów na powierzchni |
| Długi pręt w uchwycie | Celuj w długość mocowania około 4 × średnica pręta | Zwiększa sztywność całego układu |
| Toczenie wewnętrzne | Zapewnij co najmniej 2° luzu, a najlepiej około 7° | Poprawia dojście narzędzia i trwałość płytki |
| Stal hartowana | Przy 55–65 HRC używaj CBN lub ceramiki | W zwykłym węgliku narzędzie zużywa się zbyt szybko |
| Wykańczanie powierzchni | Przy małych posuwach schodź poniżej 0,1 mm/obr z ostrą geometrią | Pomaga ograniczyć zadzior i poprawia wygląd powierzchni |
Jeśli te cztery obszary są pod kontrolą, łatwiej ocenić, czy tokarka CNC jest najlepszym wyborem, czy lepiej od razu połączyć kilka metod obróbki. I właśnie to porównanie zwykle oszczędza najwięcej czasu w projekcie.
Toczenie na CNC a frezowanie i obróbka konwencjonalna
Najczęściej nie chodzi o to, która metoda jest „lepsza”, tylko która najmniej komplikuje produkcję. W warsztacie patrzę na to bardzo praktycznie: jeśli detal jest obrotowy, tokarka zwykle wygrywa czasem i powtarzalnością; jeśli ma płaszczyzny, kieszenie i złożony zarys, frezarka lepiej wykorzysta swój potencjał.
| Metoda | Kiedy wybrać | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Toczenie CNC | Części osiowo-symetryczne, gwinty, rowki, stożki, tuleje | Powtarzalność i wysoka wydajność przy detalach obrotowych | Słabo nadaje się do płaskich brył i kieszeni |
| Toczenie konwencjonalne | Pojedyncze sztuki, proste naprawy, szybkie prototypy | Niski próg wejścia i łatwa ingerencja operatora | Większa zależność od doświadczenia człowieka |
| Frezowanie CNC | Geometrie płaskie, wielościenne, kieszenie, otwory rozmieszczone na różnych płaszczyznach | Duża swoboda kształtu | Przy prostych detalach obrotowych bywa wolniejsze |
| Centrum tokarsko-frezarskie | Detale wymagające obu technologii bez przekładania z uchwytu | Mniej zamocowań i krótszy czas przepływu | Wyższy koszt maszyny i bardziej złożone przygotowanie procesu |
Jeśli detal da się zrobić w jednym zamocowaniu, zwykle warto o to powalczyć. Ale nawet dobry wybór metody nie uratuje źle opisanego zlecenia, dlatego kolejny krok to błędy, które najczęściej psują efekt jeszcze przed startem produkcji.
Najczęstsze błędy, które podnoszą koszt i psują efekt
Najwięcej kłopotów zaczyna się nie na maszynie, tylko wcześniej, na etapie opisu części. Widziałem już zlecenia, w których detal był możliwy do wykonania, ale koszty rosły tylko dlatego, że projekt nie uwzględniał podstawowych ograniczeń procesu.
- Brak tolerancji na rysunku - jeśli nie wiadomo, co jest krytyczne, warsztat musi pytać albo przyjąć własne założenia.
- Niejasny materiał - inny dobór narzędzi będzie przy stali konstrukcyjnej, a inny przy nierdzewnej czy hartowanej.
- Zbyt długi wysięg - smukły detal bez podparcia prawie zawsze oznacza większe drgania i gorszą powierzchnię.
- Pomijanie faz, podcięć i wyjścia gwintu - niewielkie detale geometryczne często decydują o tym, czy element da się bezproblemowo zmontować.
- Oczekiwanie idealnej powierzchni bez korekty parametrów - chropowatość wynika z kombinacji geometrii płytki, posuwu i stabilności układu, a nie z jednego ustawienia.
- Założenie, że jedna maszyna zrobi wszystko - część projektów wymaga połączenia toczenia, frezowania i kontroli międzyoperacyjnej.
- Brak informacji o obróbce cieplnej lub powłoce - to zmienia kolejność operacji i dobór narzędzi.
W praktyce wiele z tych problemów da się wyłapać przy pierwszym egzemplarzu, ale poprawka całej serii kosztuje już znacznie więcej niż doprecyzowanie dokumentacji na początku. Dlatego ostatni krok przed uruchomieniem produkcji traktuję jak prostą checklistę, a nie formalność.
Co przygotować przed zleceniem obróbki, żeby nie płacić za poprawki
Im lepiej opisany detal, tym krótsza droga do sensownej wyceny i mniej niespodzianek przy odbiorze. Dla mnie dobra specyfikacja to taka, która pozwala od razu odpowiedzieć na trzy pytania: co robić, z czego robić i jak sprawdzić efekt.
| Co przygotować | Dlaczego to pomaga |
|---|---|
| Rysunek 2D lub model 3D z tolerancjami | Eliminuje zgadywanie i skraca czas uzgodnień |
| Materiał i stan dostawy | Ułatwia dobór narzędzia, posuwu i kolejności operacji |
| Ilość sztuk i planowana partia | Pomaga ocenić, czy bardziej opłaca się prototyp, mała seria czy produkcja powtarzalna |
| Wymagania dotyczące chropowatości i wykończenia krawędzi | Wpływają na geometrię płytki, posuw i czas obróbki |
| Gwinty, pasowania, podcięcia i fazy | To właśnie te detale najczęściej decydują o montażu i szczelności |
| Obróbka cieplna, hartowanie lub powłoki | Zmieniają dobór narzędzia i kolejność działań w procesie |
| Wymagania odbiorowe i sposób pomiaru | Ułatwiają kontrolę pierwszej sztuki i ograniczają spory po produkcji |
Jeśli część ma pracować w łożysku, układzie hydraulicznym albo pod uszczelnieniem, dopisz to wprost. Taka informacja często zmienia zarówno dobór geometrii, jak i końcowe wykończenie krawędzi, a to potrafi zadecydować o trwałości całego zespołu.
Co naprawdę decyduje o udanym toczeniu części obrotowych
Patrząc praktycznie, dobre toczenie części obrotowych opiera się na trzech rzeczach: stabilnym zamocowaniu, rozsądnym projekcie detalu i parametrach dobranych do materiału, a nie do teoretycznej maksymalnej wydajności. Jeśli któreś z tych ogniw jest słabe, problem zwykle wychodzi dopiero na powierzchni albo w pomiarze.
Jeżeli miałbym zostawić jedną wskazówkę, to taką: zanim zacznie się poprawiać program, najpierw warto sprawdzić mocowanie, wiór i pierwszą sztukę. W większości warsztatów właśnie tam leży największy zysk jakościowy. Dzięki temu obróbka tokarska staje się przewidywalna: mniej poprawek, mniej strat materiału i lepsza powtarzalność także przy krótkich seriach.
