W obróbce metalu niepozorny zadzior potrafi zepsuć montaż, bezpieczeństwo i wygląd całego detalu. Dlatego temat jest prosty tylko z pozoru: poprawny termin to gratowanie, a nie gradowanie, a samo usuwanie gratu bywa tak samo ważne jak wiercenie czy frezowanie. W praktyce chodzi o to, kiedy trzeba poprawić krawędź ręcznie, kiedy lepiej włączyć proces do CNC i jak nie pomylić gratowania z fazowaniem.
Najkrótsza odpowiedź o terminie i procesie
- W obróbce metalu poprawnym terminem jest gratowanie - chodzi o usuwanie zadziorów i ostrych krawędzi.
- „Gradowanie” w tym kontekście to najczęściej błąd językowy albo potoczne uproszczenie, które lepiej zastąpić właściwą nazwą procesu.
- Gratowanie jest ważne nie tylko dla estetyki, ale też dla bezpieczeństwa, montażu i trwałości powłok.
- Po frezowaniu, wierceniu, cięciu laserowym i wykrawaniu zadziory pojawiają się bardzo często, więc to normalny etap produkcji.
- Dobór metody zależy od materiału, geometrii detalu, wielkości serii i wymaganej powtarzalności.
Które słowo jest poprawne w obróbce metalu
Jeśli trzymamy się języka branżowego, sprawa jest jasna: gratowanie to właściwa nazwa procesu usuwania zadziorów. Tak określa się obróbkę krawędzi po cięciu, wierceniu, frezowaniu czy wykrawaniu, kiedy trzeba zdjąć ostry nadmiar materiału i przygotować detal do dalszych operacji.
W praktyce „gradowanie” pojawia się czasem w mowie potocznej, ale w dokumentacji technicznej, opisie usługi czy specyfikacji dla CNC lepiej go nie używać. Zawodowo wolę trzymać się nazwy, która od razu mówi, co dokładnie ma być zrobione - bez zgadywania, czy chodzi o krawędź, powierzchnię czy jakiś inny etap wykończenia.
Ta różnica nie jest czysto językowa. Dobrze nazwana operacja łatwiej trafia do rysunku, karty procesu i kontroli jakości, a to później oszczędza sporo nerwów na produkcji. Skoro wiemy już, jak to nazywać, warto zobaczyć, czego tak naprawdę dotyczą zadziory i dlaczego nie opłaca się ich ignorować.
Dlaczego zadzior po obróbce nie jest drobiazgiem
Zadzior to mały, niepożądany występ materiału na krawędzi lub wokół otworu. Powstaje najczęściej wtedy, gdy narzędzie oddziela materiał, a jego część zamiast się równo odciąć, zostaje wypchnięta, rozciągnięta albo poszarpana. Widać to szczególnie po wierceniu, frezowaniu, cięciu laserowym i obróbce blach.
Dlaczego to problem? Bo zadzior potrafi zrobić więcej szkody, niż wyglądałoby na pierwszy rzut oka:
- pogarsza bezpieczeństwo pracy, bo o ostrą krawędź łatwo się skaleczyć,
- utrudnia montaż, zwłaszcza gdy detal ma pasować ciasno do drugiego elementu,
- psuje jakość powłoki lakierniczej, galwanicznej lub anodowanej,
- sprzyja korozji, jeśli krawędź zostanie niedokładnie przygotowana,
- obniża powtarzalność wymiarową przy precyzyjnych częściach.
Ja patrzę na gratowanie jak na etap ochronny: ma zlikwidować ryzyko, zanim detal trafi dalej. W produkcji seryjnej ten etap bywa niedoceniany, a potem nagle okazuje się, że to właśnie on spowalnia montaż albo generuje reklamacje. To dobry moment, żeby przejść od teorii do praktyki i zobaczyć, jak usuwa się grat w warsztacie oraz w CNC.

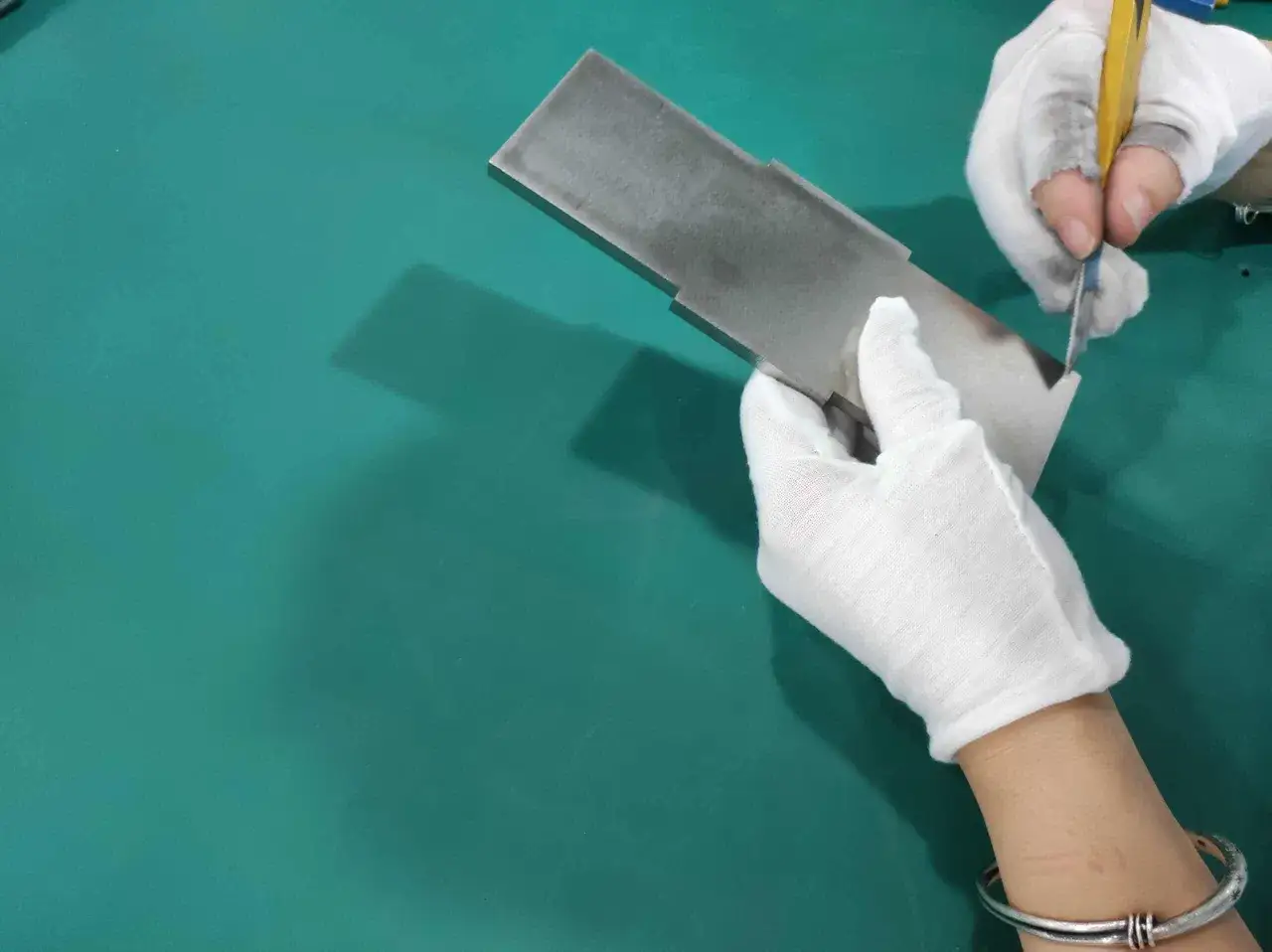

Jak wygląda gratowanie w warsztacie i na CNC
W praktyce spotykam kilka podejść do jednego problemu. Wybór zależy od tego, czy pracujesz na pojedynczym detalu, serii kilkunastu sztuk, czy na produkcji, gdzie liczy się rytm i powtarzalność.
| Metoda | Gdzie ma sens | Co daje | Ograniczenie |
|---|---|---|---|
| Ręczne gratowanie | Prototypy, małe serie, poprawki po obróbce | Duża elastyczność i niski koszt wejścia | Duża zależność od operatora i mniejsza powtarzalność |
| Maszynowe gratowanie szczotkami lub tarczami | Blachy, elementy po cięciu, większe serie | Szybkie wyrównanie krawędzi i lepsza powtarzalność | Nie każdą geometrię da się obrobić tak samo skutecznie |
| Gratowanie w CNC | Części frezowane, wiercone i złożone detale | Możliwość włączenia procesu do cyklu produkcyjnego | Wymaga odpowiedniego programu, narzędzi i dostępu do krawędzi |
| Wibracyjne lub bębnowe | Duże ilości małych detali | Dobre do seryjnego wygładzania i zaokrąglania | Mniej precyzyjne przy ostrych wymaganiach na konkretną krawędź |
W CNC kluczowe jest to, że gratowanie można zaplanować razem z frezowaniem czy wierceniem. Na tym zyskuje powtarzalność, bo detal nie czeka już na osobną operację. Z kolei przy ręcznym wykańczaniu mam większą swobodę, ale płacę za nią czasem i większym rozrzutem efektu.
W materiałach takich jak aluminium zadziory bywają miękkie i podatne na usunięcie, ale łatwo też o ich rozciągnięcie. Stal nierdzewna potrafi być bardziej uparta, a po cięciu termicznym dochodzi jeszcze zgorzelina, czyli twarda warstwa tlenków, którą trzeba usuwać osobno. Dlatego jedna technika nie wygrywa zawsze - najczęściej wygrywa ta, która pasuje do geometrii i skali produkcji.
Skoro metoda ma znaczenie, trzeba jeszcze rozróżnić trzy pojęcia, które w warsztatach często wrzuca się do jednego worka.
Gratowanie, fazowanie i zaokrąglanie krawędzi to nie to samo
To częste nieporozumienie, a w dokumentacji technicznej naprawdę warto je rozdzielać. Gratowanie usuwa niechciany materiał. Fazowanie tworzy skośną krawędź, zwykle po to, by ułatwić montaż, wprowadzenie śruby albo zmniejszyć ryzyko uszkodzenia powłoki. Zaokrąglanie krawędzi z kolei łagodzi ostrość i poprawia bezpieczeństwo oraz odporność na uszkodzenia brzegowe.
Na produkcji te operacje czasem występują razem, ale nie są tym samym. Można usunąć zadzior bez wyraźnej fazy. Można też wykonać fazę, a mimo to zostawić drobny gratu przy wylocie otworu. Właśnie dlatego przy odbiorze detalu nie wystarczy powiedzieć „krawędź ma być poprawiona” - trzeba wiedzieć, czy chodzi o usunięcie gratu, fazę 45°, czy łagodne stępienie.
To rozróżnienie jest szczególnie ważne przy częściach montażowych, obudowach, elementach z otworami pod śruby i detalach, które później trafiają do malowania lub anodowania. Jeśli rysunek nie mówi tego jasno, wykonawca najczęściej robi to, co uzna za najbardziej oczywiste. A to bywa źródłem kosztownych poprawek. Następny krok to wybór metody pod konkretną serię i materiał.
Jak dobrać metodę do prototypu, serii i materiału
Ja zwykle zaczynam od trzech pytań: ile sztuk powstaje, jak skomplikowana jest geometria i co będzie dalej robione z detalem. Dopiero potem wybieram sposób usunięcia zadziorów. To brzmi banalnie, ale właśnie tu najczęściej popełnia się błąd - dobiera się narzędzie do problemu, zamiast dobrać proces do całego łańcucha produkcji.
Gdy robisz prototyp albo małą serię
W takich warunkach najczęściej wygrywa rozwiązanie ręczne albo proste maszynowe. Chodzi o szybkość wdrożenia i możliwość korekty bez przebudowy całego procesu. Jeśli detal ma kilka łatwo dostępnych krawędzi, ręczne gratowanie jest zwykle najrozsądniejszym startem.
Gdy produkcja jest seryjna
Przy większych wolumenach rośnie znaczenie powtarzalności. Tu automatyzacja zaczyna mieć sens, bo skraca czas jednostkowy i odciąża operatora od pracy, która jest powtarzalna, a jednocześnie mało twórcza. W praktyce najbardziej opłaca się to wtedy, gdy ten sam detal wraca regularnie, a geometria nie wymaga ciągłych wyjątków.
Przeczytaj również: Budowa frezarki - Co decyduje o sztywności i dokładności?
Gdy materiał jest wymagający
Miękkie aluminium zachowuje się inaczej niż stal nierdzewna, a cienka blacha inaczej niż masywny blok. Materiał decyduje o tym, czy zadzior odrywa się czysto, czy raczej rozmazuje po krawędzi. Z tego powodu ten sam proces może dać świetny efekt na jednej części i przeciętny na innej.
Właśnie dlatego nie lubię rad w stylu „zawsze rób tak samo”. W obróbce metalu to rzadko działa. Lepiej przyjąć prostą zasadę: im większa seria i bardziej powtarzalny detal, tym większa szansa, że warto włączyć gratowanie do procesu technologicznego. Im bardziej jednorazowy przypadek, tym większą rolę gra ręczne dopracowanie. Tyle teorii, teraz warto spojrzeć na błędy, które najczęściej psują efekt.
Najczęstsze błędy, które zostawiają problem na krawędzi
- Traktowanie gratu jak kosmetyki. W rzeczywistości to element jakości, bezpieczeństwa i montażu.
- Usuwanie za dużo materiału. Zbyt agresywne zbieranie krawędzi potrafi osłabić detal albo zmienić jego pasowanie.
- Brak kontroli po cięciu laserowym lub wierceniu. Zadzior po jednej stronie bywa niewidoczny, ale później wychodzi na montażu.
- Mieszanie gratowania z fazowaniem bez ustaleń. Operator robi coś sensownego, ale niekoniecznie to, czego oczekiwał technolog.
- Ignorowanie materiału. To, co działa na aluminium, nie zawsze sprawdzi się na stali nierdzewnej czy stopach twardszych.
- Brak punktu kontrolnego w procesie. Jeśli nikt nie sprawdza krawędzi, problem wraca w następnym etapie i kosztuje więcej.
W praktyce najwięcej problemów robi nie samo gratowanie, tylko jego brak albo źle zdefiniowany zakres. Jeśli detal ma iść do montażu, malowania lub pracy przy podwyższonym ryzyku kontaktu z dłonią, ten etap powinien być wpisany w proces, a nie „dogrywany” na końcu. Zostaje jeszcze krótka rzecz, która pomaga uporządkować cały temat w codziennej pracy.
Co warto zapamiętać, zanim detal trafi dalej do produkcji
Dla mnie najważniejsze jest jedno: w obróbce metalu nie chodzi o to, by po prostu „wygładzić krawędź”, tylko by świadomie przygotować detal do następnego etapu. Czasem wystarczy lekkie usunięcie gratu. Czasem potrzebna jest faza. Czasem trzeba połączyć kilka metod, bo inaczej część nie przejdzie montażu albo nie wytrzyma kontroli jakości.
Jeśli mam podać praktyczny skrót, brzmiałby tak: najpierw nazwij problem poprawnie, potem ustal, czy chodzi o zadzior, ostrą krawędź czy potrzebę fazy, a dopiero później wybierz narzędzie. Taka kolejność oszczędza czas bardziej niż szukanie jednego „uniwersalnego” sposobu na wszystkie detale.
W dobrze ustawionym procesie gratowanie nie jest dodatkiem, tylko normalnym fragmentem produkcji. I właśnie dlatego poprawne rozumienie tego terminu ma realne znaczenie - pomaga uniknąć nieporozumień między biurem technologicznym, CNC i montażem, zanim drobny zadzior zamieni się w duży koszt.
