Obróbka elektroerozyjna pozwala kształtować metal bez klasycznego skrawania, dlatego ratuje sytuację tam, gdzie frez, wiertło albo szlifierka przestają być praktyczne. W tym artykule pokazuję, jak działa ten proces, kiedy ma sens w środowisku CNC, czym różnią się jego odmiany i jakie są realne ograniczenia. Dorzucam też praktyczne wskazówki o doborze parametrów, jakości powierzchni i kosztach, żeby łatwiej ocenić, czy to rozwiązanie dla twojej części.
Najważniejsze informacje o tej technice w jednym miejscu
- Materiał usuwa się przez mikrowyładowania elektryczne, a nie przez kontakt narzędzia z detalem.
- Proces działa tylko na materiałach przewodzących prąd.
- Najczęściej spotkasz trzy odmiany: drutową, wgłębną i do wiercenia małych otworów.
- W CNC liczą się nie tylko osie, ale też płukanie, kompensacja zużycia elektrody i liczba przejść wykańczających.
- Metoda świetnie radzi sobie z hartowaną stalą, węglikami i trudnymi stopami, ale nie jest szybka przy dużym zbiorze naddatku.
- Przy dobrze dobranych nastawach można dojść do bardzo wysokiej jakości powierzchni, nawet rzędu Rz 0,4 µm / Ra 0,06 µm, ale nie jest to domyślny standard dla każdej pracy.
Jak działa proces wyładowań elektrycznych
Najprościej ujmując, detal i elektroda nie dotykają się. Między nimi utrzymuje się bardzo mała szczelina wypełniona dielektrykiem, a generator podaje serię impulsów napięcia. Gdy warunki są właściwe, pojawia się mikrowyładowanie, które lokalnie topi i odparowuje maleńki fragment materiału. To nie jest „przepalanie” w potocznym sensie, tylko kontrolowana erozja prowadzona setkami tysięcy razy w trakcie jednego przejścia.
Ta szczelina nie jest przypadkowa. W klasycznych zastosowaniach mieści się zwykle w zakresie od 0,013 do 0,5 mm, więc mówimy o precyzyjnie pilnowanej przestrzeni, a nie o mechanicznym skrawaniu. Ponieważ materiał jest usuwany małymi kraterami, proces daje dużą dokładność, ale z natury jest wolniejszy niż agresywne frezowanie zgrubne. Warunek podstawowy jest prosty: obrabiany materiał musi przewodzić prąd.
Ja traktuję tę metodę jak narzędzie do zadań specjalnych. Jej siła polega nie na szybkości, tylko na tym, że pozwala wejść tam, gdzie mechaniczne narzędzie miałoby zbyt duże siły, zbyt mały luz albo po prostu nie dałoby rady. To prowadzi naturalnie do pytań o odmiany procesu i ich praktyczne zastosowanie.
Rodzaje techniki i gdzie każdy wariant ma sens
W warsztacie i narzędziowni nie mówiłbym o jednej uniwersalnej technologii, tylko o rodzinie procesów. Każdy wariant robi coś trochę innego, a wybór między nimi wpływa na czas, koszt i geometrię detalu. W CNC to różnica praktyczna, nie tylko nazewnicza.
| Wariant | Jak działa | Najlepsze zastosowanie | Ograniczenia |
|---|---|---|---|
| Drutowy | Cienki drut pełni rolę elektrody i przecina detal na wylot, prowadzony przez sterowanie CNC. | Kontury 2D i 3D, matryce, stemple, elementy o skomplikowanym obrysie, cienkie i precyzyjne profile. | Wymaga otworu startowego lub dostępu do krawędzi, nie robi zamkniętych kieszeni w dowolnym miejscu. |

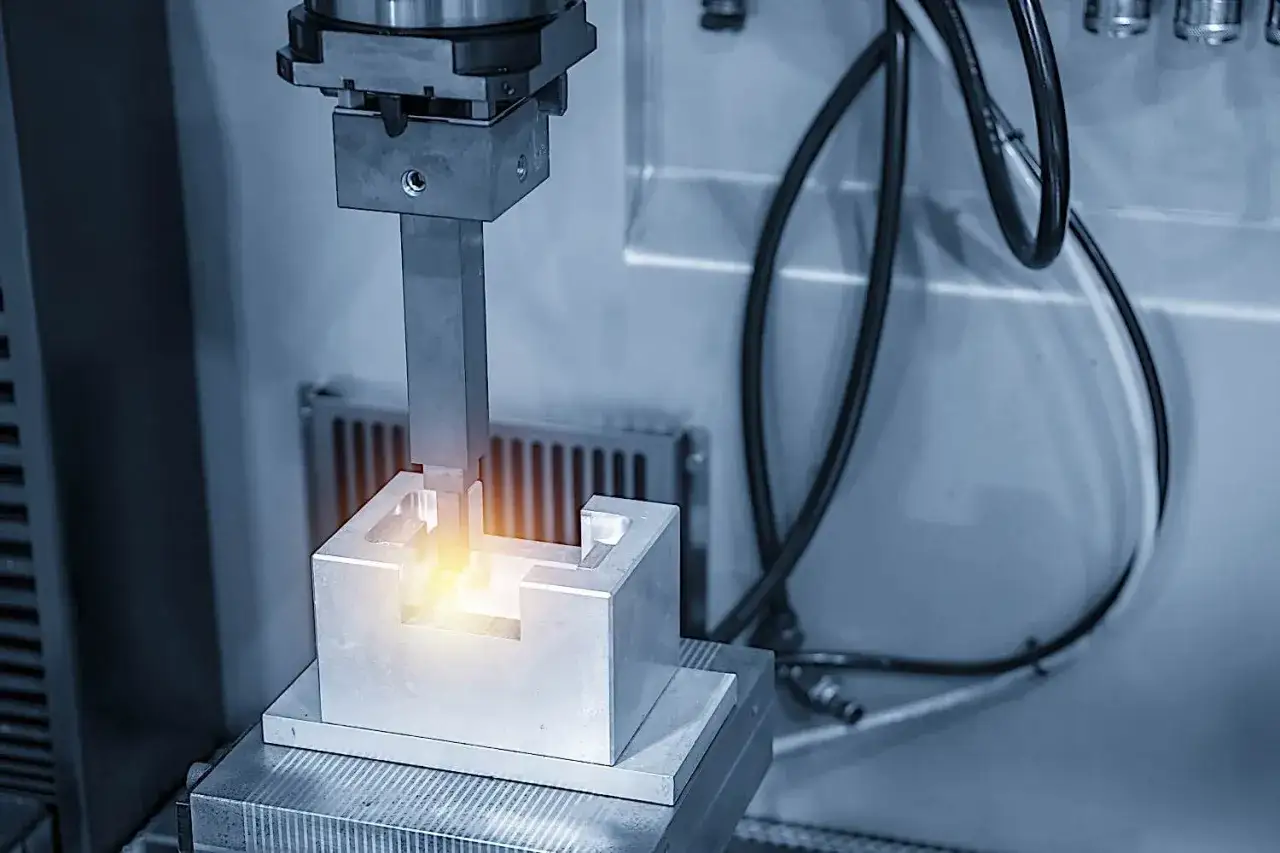

| Wgłębny | Ukształtowana elektroda „wgryza się” w detal i odwzorowuje kształt gniazda. | Kieszenie, gniazda form, detale o trudnych wnękach, obszary wymagające wiernego odwzorowania geometrii. | Trzeba wykonać elektrodę, a ona zużywa się w trakcie pracy. |

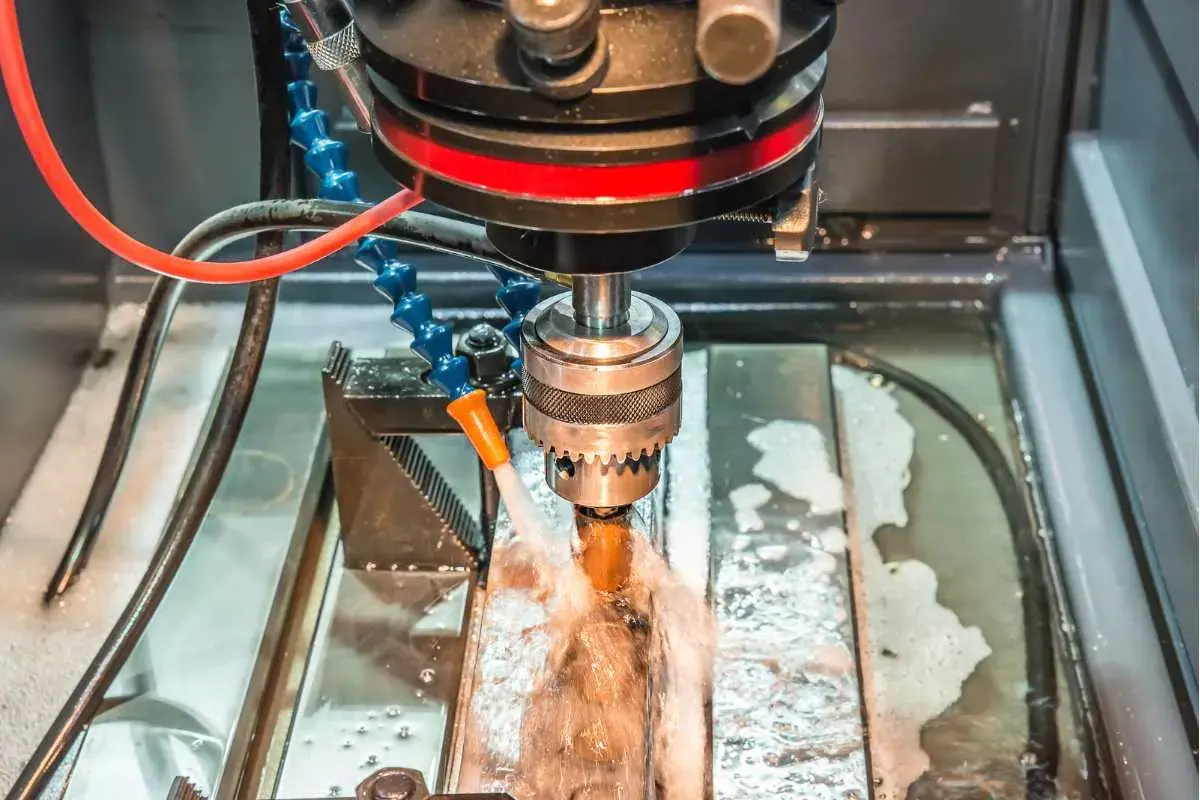

| Do małych otworów | Rurowa elektroda obraca się i przy wysokociśnieniowym płukaniu wykonuje małe, głębokie otwory. | Otwory startowe, kanały technologiczne, chłodzące i bardzo małe otwory w trudnoobrabialnych materiałach. | To nie jest metoda do rozległych kształtów ani dużych powierzchni do zgrubnego zbioru. |
Ja zwykle myślę o tym tak: drut tnie kontur, elektroda wgłębna buduje gniazdo, a wiercenie elektroerozyjne robi zadanie specjalne tam, gdzie zwykłe wiertło albo nie wejdzie, albo od razu się podda. Gdy ten podział jest jasny, dużo łatwiej zdecydować, kiedy EDM wygrywa z klasycznym frezowaniem i wierceniem.
Kiedy ta metoda wygrywa z frezowaniem i wierceniem
Najmocniej widać jej przewagę przy materiałach, które po obróbce cieplnej stają się twarde, kruche albo po prostu bardzo wymagające. Hartowana stal narzędziowa, węgliki spiekane, stopy niklu, tytan czy inne trudne materiały przewodzące to codzienność dla tej technologii. W takich przypadkach klasyczne narzędzie zużywa się szybko, generuje duże siły albo wymaga zbyt wielu kompromisów.
- Gdy detal jest już zahartowany i nie chcesz wracać do miękkiego stanu tylko po to, by go dokończyć.
- Gdy geometria ma wąskie szczeliny, głębokie żebra, ostre przejścia i ciasne wnęki.
- Gdy ważniejsze są dokładność i powtarzalność niż tempo zdejmowania dużego naddatku.
- Gdy nie chcesz wprowadzać dużych sił skrawania do cienkościennego lub delikatnego detalu.
- Gdy po obróbce ma zostać minimalna ilość gratów i ręcznego dopracowania.
To nie jest jednak zamiennik dla każdego freza. Jeśli trzeba szybko zdjąć dużo materiału, elektroerozja przegrywa czasem już na starcie. Jej sens zaczyna się tam, gdzie geometria, twardość albo ryzyko deformacji są ważniejsze niż czysta wydajność zgrubna. I właśnie dlatego warto wiedzieć, jak wygląda cały przebieg pracy w CNC, bo to on decyduje o końcowym efekcie.
Jak wygląda praca w CNC krok po kroku
W nowoczesnym warsztacie ten proces jest mocno związany z CNC. Wersje drutowe są praktycznie zawsze sterowane numerycznie, a w przypadku odmian wgłębnych CNC również stało się standardem produkcyjnym. Sama maszyna nie robi jednak wszystkiego za operatora. Najwięcej zyskuje się wtedy, gdy dobrze przygotuje się model, elektrodę, bazowanie i strategię przejść.
- Analizuję geometrię detalu i decyduję, czy lepszy będzie drut, elektroda wgłębna czy wiercenie elektroerozyjne.
- Przygotowuję program CAM i postprocesor, czyli część, która zamienia ścieżkę narzędzia na kod zrozumiały dla maszyny.
- Dobieram elektrodę lub drut, a potem ustawiam kompensację zużycia i szczeliny iskrowej.
- Mocuję detal bardzo sztywno i ustawiam bazę, bo każda niedokładność na tym etapie wróci później w narożach i wymiarach.
- Wykonuję przejście zgrubne, a potem kolejne przejścia wykańczające, w których energia impulsu jest zwykle stopniowo redukowana.
- Kontroluję płukanie, filtrację i stabilność procesu, bo to właśnie one w praktyce decydują o tym, czy drut nie będzie pękał, a powierzchnia nie straci jakości.
- Na końcu mierzę detal, koryguję offsety i sprawdzam, czy efekt odpowiada założonej tolerancji oraz chropowatości.
Ważny szczegół, który często umyka początkującym: płukanie nie jest dodatkiem, tylko warunkiem stabilnej pracy. W drucie zwykle stosuje się wodę dejonizowaną, a w odmianie wgłębnej często olej dielektryczny, bo inaczej układ łuku i chłodzenia zachowuje się zupełnie inaczej. Kiedy ten etap jest dobrze opanowany, można zacząć realnie walczyć o jakość, dokładność i sensowny koszt.
Co najbardziej wpływa na dokładność i koszt
W tej technologii koszt nie wynika wyłącznie z „godziny maszyny”. Składa się na niego czas ustawienia, liczba przejść, zużycie elektrody albo drutu, stan filtracji, a nawet to, jak bardzo detal wymaga późniejszego pomiaru i korekt. Z mojego punktu widzenia największy błąd polega na liczeniu tylko samego czasu cięcia, bez całej reszty operacji pomocniczych.
| Czynnik | Dlaczego ma znaczenie | Co robić w praktyce |
|---|---|---|
| Płukanie i dielektryk | Za słabe płukanie powoduje niestabilne wyładowania, gorszą powierzchnię i ryzyko pękania drutu. | Dbaj o filtrację, przewodność i ustawienie dysz lub dysz płuczących. |
| Liczba przejść | Więcej przejść poprawia chropowatość i geometrię, ale wydłuża cykl. | Nie przesadzaj z wykończeniem, jeśli część nie wymaga bardzo drobnej powierzchni. |
| Materiał elektrody i drutu | Inny materiał daje inną szybkość, zużycie i jakość wykończenia. | Dobieraj elektrodę do celu: szybkie zgrubienie, dobra powierzchnia albo wąski detal. |
| Grubość detalu | Im grubszy materiał, tym trudniej utrzymać stabilny proces i dobrą geometrię boczną. | Przy grubych elementach przewiduj wolniejsze tempo i większą wagę pierwszego przejścia. |
| Zużycie osprzętu | Prowadniki, filtry, żywica i styki zużywają się szybciej przy agresywnych parametrach. | Planuj regularną obsługę, bo drobne zaniedbania szybko odbijają się na jakości. |
Przy bardzo dobrych nastawach i odpowiedniej maszynie da się dojść do powierzchni rzędu Rz 0,4 µm / Ra 0,06 µm, ale traktowałbym to jako wynik wymagający konkretnych warunków, a nie jako obietnicę dla każdej części. W praktyce często większą różnicę robi nie sama „moc”, tylko stabilność łuku, liczba skoków wykańczających i jakość kompensacji. To właśnie dlatego ta metoda wymaga dyscypliny, a nie tylko dobrego katalogu parametrów.
Najczęstsze błędy i ograniczenia, które psują efekt
- Zakładanie, że proces zadziała na każdym materiale. Jeśli detal nie przewodzi prądu, metoda odpada od razu.
- Zbyt agresywne parametry przy cienkich ściankach. Wtedy pojawia się wybrzuszenie, niestabilność i trudność w korekcie kolejnych przejść.
- Ignorowanie zużycia elektrody. W odmianie wgłębnej bez kompensacji bardzo łatwo zgubić wymiar i promienie.
- Słabe płukanie albo brudny dielektryk. To prosta droga do przerw, pękającego drutu i gorszej powierzchni.
- Oczekiwanie ostrych naroży wewnętrznych bez ograniczeń. Promień zawsze wynika z geometrii elektrody albo drutu i szczeliny iskrowej.
- Pomijanie warstwy przetopionej, czyli cienkiej warstwy materiału ponownie zestalonego po wyładowaniach. Przy częściach krytycznych trzeba ją brać pod uwagę, bo nie zawsze jest obojętna dla trwałości.
Ja patrzę na te ograniczenia bardzo praktycznie: jeśli ktoś od początku zakłada, że EDM rozwiąże każdy problem geometrii, zwykle przepłaca czasem albo dostaje część, która wymaga dodatkowego dopracowania. Lepiej znać granice procesu zawczasu niż odkryć je dopiero po kilku nieudanych przejściach. To prowadzi do najważniejszego pytania: kiedy ta technologia naprawdę się opłaca?
Jak rozpoznać, że ten proces naprawdę się zwróci
Najpierw patrzę na materiał, geometrię i tolerancję. Jeśli detal jest przewodzący, twardy, trudny geometrycznie i wymaga wysokiej powtarzalności, elektroerozja bardzo często broni się sama. Jeżeli dodatkowo koszt błędu jest wysoki, a ręczne dopracowanie trwałoby zbyt długo, wybór staje się jeszcze prostszy.
- Wybieraj ją, gdy część jest już po obróbce cieplnej albo od początku jest bardzo trudnoskrawalna.
- Rozważ ją, gdy potrzebujesz precyzyjnych gniazd, głębokich otworów startowych albo skomplikowanych konturów.
- Nie licz na nią, jeśli głównym zadaniem jest szybkie zgrubne zbieranie dużej ilości materiału.
- Sprawdź, czy masz miejsce na ustawienie, pomiar i ewentualne przejścia wykańczające.
- W serii opłaca się bardziej, bo koszt przygotowania rozkłada się na większą liczbę części.
Jeśli mam zamknąć temat jednym zdaniem, to powiedziałbym tak: ta technika najlepiej pracuje tam, gdzie liczy się precyzja, brak sił skrawania i możliwość wejścia w trudną geometrię, a nie samo tempo usuwania materiału. Gdy patrzysz na detal pod tym kątem, dużo łatwiej wybrać między drutem, elektrodą wgłębną, wierceniem elektroerozyjnym i klasycznym CNC. A to zwykle oszczędza i czas, i nerwy, i pieniądze.
