Sieci przemysłowe łączą sterowniki, napędy, czujniki, panele HMI i systemy nadrzędne w jedną komunikację, od której zależą czasy reakcji, diagnostyka i stabilność produkcji. W praktyce decydują nie tylko o tym, czy maszyna działa, ale też jak szybko się uruchamia, jak łatwo ją serwisować i ile kosztuje przestój. Poniżej pokazuję, jak rozumiem ich rolę w automatyce, czym różnią się najważniejsze protokoły, jak dobrać topologię i gdzie najczęściej pojawiają się błędy.
Najważniejsze decyzje w komunikacji automatyki zapadają na poziomie protokołu, topologii i bezpieczeństwa
- Najpierw rozróżniam komunikację czasu rzeczywistego od wymiany danych do nadzoru i raportowania.
- Do czujników i prostych aktuatorów najlepiej sprawdza się IO-Link, a do sterowania linią industrial Ethernet.
- Przy wyborze ważniejsze od samej nazwy technologii są deterministyczność, diagnostyka, kompatybilność i dostępność części.
- Najwięcej problemów powodują błędna topologia, brak segmentacji OT/IT oraz zbyt późne myślenie o cyberbezpieczeństwie.
- W 2026 roku rośnie znaczenie OPC UA, TSN i rozwiązań, które łączą automatykę z warstwą IT bez utraty kontroli nad czasem reakcji.
Jaką rolę pełni komunikacja w automatyce i sterowaniu
W automatyce liczy się nie tylko przesłanie bitu A do punktu B, ale też przewidywalność czasu, czyli deterministyczność. To ona decyduje, czy napęd dostanie polecenie dokładnie wtedy, kiedy trzeba, czy tylko „mniej więcej na czas”.
Ja patrzę na to w trzech warstwach: sygnały z czujników i aktuatorów, sterowanie ruchem oraz wymianę danych z nadzorem, SCADA czy MES. W pierwszej warstwie ważne są szybkie i proste ramki danych, w drugiej synchronizacja i niski jitter, a w trzeciej czytelne informacje, diagnostyka i integracja z resztą zakładu. Jitter to zmienność opóźnienia pakietu, a w napędach i osiowaniach potrafi zepsuć cały proces, nawet jeśli średnia prędkość transmisji wygląda dobrze.
W praktyce oznacza to, że jedna technologia rzadko wystarcza do wszystkiego. Do sterowania na poziomie maszyny wybiera się rozwiązania czasu rzeczywistego, a do zbierania danych i integracji z IT osobne warstwy wymiany informacji. Gdy ten podział jest jasny, łatwiej porównać konkretne protokoły i nie pomylić ich ról.

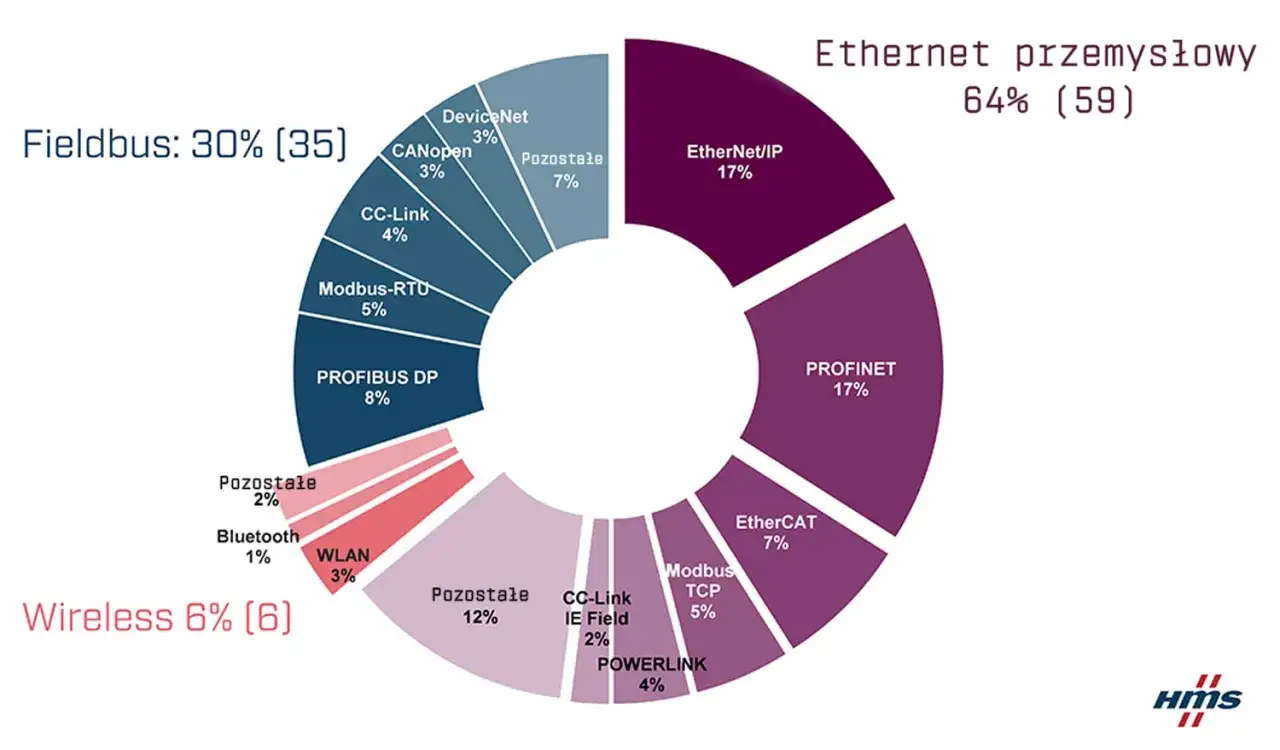

Które protokoły spotykam najczęściej i do czego służą
W projektach automatyki najczęściej nie wygrywa „najlepszy” protokół, tylko taki, który pasuje do tempa procesu, architektury urządzeń i doświadczenia zespołu utrzymania ruchu. Poniżej zestawiam te technologie, z którymi spotykam się najczęściej.
| Technologia | Najlepiej działa, gdy | Co daje | Gdzie ma ograniczenia |
|---|---|---|---|
| PROFINET | Projekt obejmuje maszyny, linie i napędy w jednym ekosystemie | Szerokie wsparcie, dobra diagnostyka, elastyczna topologia, real-time | Wymaga uporządkowanej konfiguracji i zgodności urządzeń |
| EtherNet/IP | Zakład pracuje w środowisku CIP i stawia na standardowy Ethernet | Integrację z cyfryzacją, IIoT i komunikacją cykliczną przez UDP | Najlepiej sprawdza się tam, gdzie jest już obecny ten ekosystem |
| EtherCAT | Potrzebne są bardzo krótkie cykle i dokładna synchronizacja | Bardzo niskie opóźnienia, cykle poniżej 100 µs, mały jitter | Wymaga starannej topologii i kompatybilnego sprzętu |

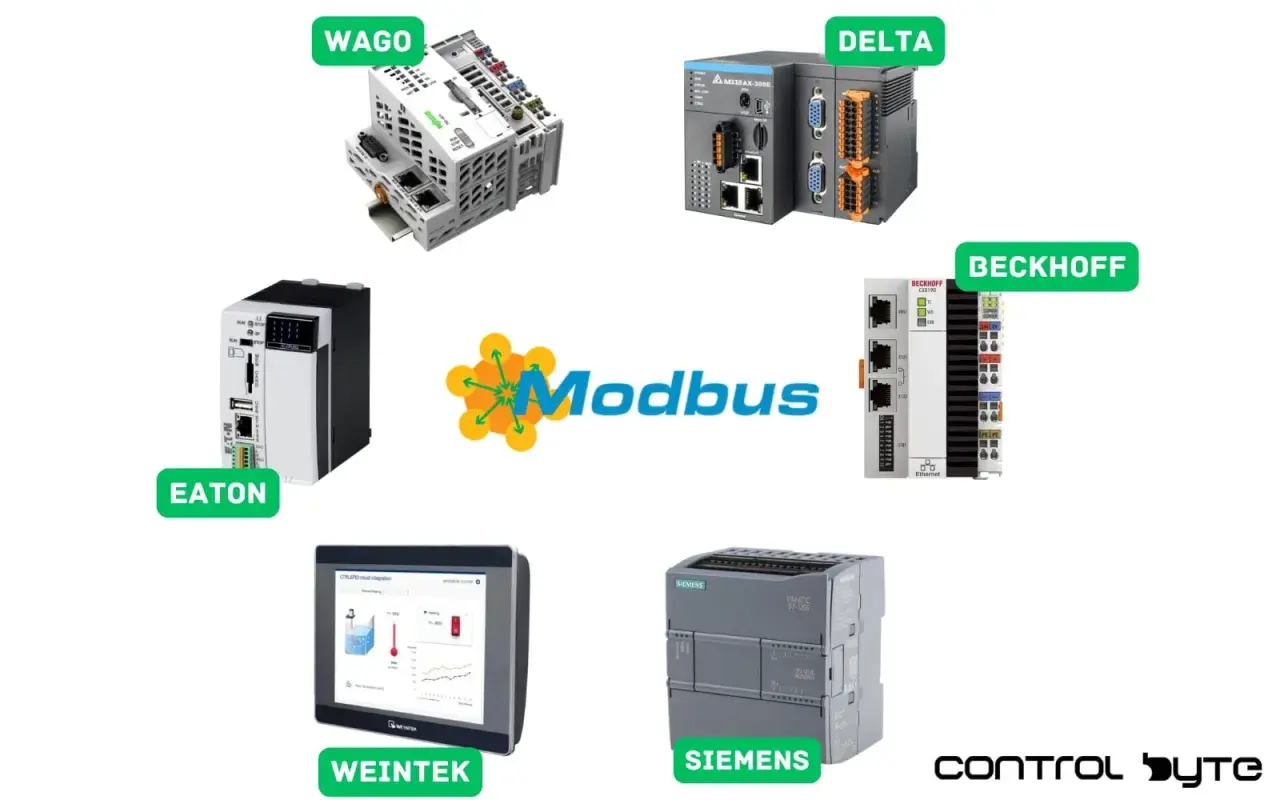

| Modbus/TCP | Modernizuję prostszy układ albo potrzebuję łatwej integracji | Prostotę, dużą dostępność i niski próg wejścia | Ma mniej zaawansowanych usług diagnostycznych i semantyki danych |
| CANopen | Projekt jest kompaktowy, mobilny lub mocno osadzony w urządzeniach embedded | Elastyczność, dojrzałość i sensowną pracę w wielu układach maszynowych | Ma niższą przepustowość niż Ethernet i mniejszą skalę niż sieci IP |
| IO-Link | Chodzi o czujniki, aktuatory i łatwą parametryzację urządzeń polowych | Diagnostykę, zdalne ustawianie i prostsze okablowanie punkt-punkt | To nie jest szkielet komunikacyjny całej linii, tylko warstwa przy urządzeniach |
| OPC UA | Potrzebuję integracji danych między OT, SCADA, MES i ERP | Standaryzację informacji, interoperacyjność i mechanizmy bezpieczeństwa | Nie zastępuje deterministycznej komunikacji I/O na poziomie maszyny |
Jeśli miałbym skrócić wybór do jednego zdania, powiedziałbym tak: do sterowania ruchu wybieram deterministyczny Ethernet, do czujników IO-Link, a do integracji danych OPC UA. Sam protokół nie zamyka jednak tematu, bo w praktyce równie ważne są topologia i infrastruktura, które potrafią zabić dobry projekt albo uratować przeciętny.
Jak projektuję topologię, żeby sieć nie była wąskim gardłem
Na etapie projektu patrzę nie tylko na to, co ma się komunikować, ale też jaką drogą i z jaką odpornością na awarię. Najprostsza topologia liniowa bywa wygodna w małych maszynach, ale kiedy awaria jednego odcinka zatrzymuje dalszą część układu, oszczędność na okablowaniu szybko przestaje mieć znaczenie.
- Linia sprawdza się tam, gdzie urządzenia są ustawione po kolei i liczy się prostota montażu.
- Gwiazda ułatwia diagnostykę i izolację awarii, ale wymaga większej liczby portów oraz switchy.
- Pierścień ma sens tam, gdzie przestój jest drogi i potrzebna jest redundancja łącza.
- Drzewo wybieram w większych obiektach, gdy sieć trzeba logicznie podzielić na strefy i segmenty.
Na miedzi trzymam się praktycznej granicy 100 m między aktywnymi punktami, a przy dłuższych odcinkach albo w mocno zakłóconym środowisku częściej rozważam światłowód. W halach produkcyjnych robi różnicę także to, czy używam odpowiednich złączy, ekranowania i poprawnego uziemienia, bo wiele problemów nie wynika z protokołu, tylko z fizyki instalacji.
W małych instalacjach wystarcza prosty układ, ale przy większej liczbie węzłów od razu sprawdzam też rezerwę portów, sposób adresacji i możliwość zdalnej diagnostyki. Kiedy topologia jest policzona, dopiero wtedy sensownie wybieram technologię pod zadanie, a to prowadzi do najważniejszego pytania: co wybrać w konkretnej aplikacji.
Jak dobrać technologię do konkretnej maszyny lub procesu
Nie kupuję protokołu „na zapas”. Zaczynam od trzech pytań: jak szybka ma być pętla, ile urządzeń ma się komunikować i kto będzie to utrzymywał po uruchomieniu. Tylko wtedy wybór nie kończy się na ładnej specyfikacji katalogowej.
| Scenariusz | Co zwykle wybieram | Dlaczego |
|---|---|---|
| Czujniki i proste sygnały binarne | IO-Link z nadrzędnym fieldbus lub Ethernetem przemysłowym | Łatwiejsza diagnostyka, szybka wymiana i parametryzacja urządzeń |
| Serwonapędy, synchronizacja osi, szybkie I/O | EtherCAT albo PROFINET w wariancie real-time | Krótki cykl, mały jitter i dobra kontrola ruchu |
| Modernizacja starszej instalacji | Modbus/TCP lub bramy do istniejących magistral | Niższy koszt wejścia i prostsze wpięcie w istniejący park maszynowy |
| Integracja danych do SCADA, MES lub ERP | OPC UA | Standaryzacja informacji i łatwiejsze łączenie warstw OT oraz IT |
| Procesy rozproszone i instalacje terenowe | Ethernet-APL, światłowód lub hybryda z segmentacją stref | Lepszy zasięg, odporność i sensowniejsza komunikacja w trudnym środowisku |
W procesie chemicznym albo w automatyce procesowej zwracam dodatkowo uwagę na zasięg i strefy zagrożenia, bo tam kablowanie i bezpieczeństwo mają większe znaczenie niż szybki marketing technologiczny. Ethernet-APL jest tu interesujący, bo daje komunikację do urządzeń polowych z prędkością do 10 Mbit/s i pozwala prowadzić łącza na długich dystansach, nawet do 1 000 m, bez udawania, że klasyczny Ethernet z biura rozwiąże wszystko.
Gdy te decyzje są zamknięte, zostaje jeszcze etap, na którym najłatwiej popełnić kosztowne błędy: uruchomienie i pierwsze tygodnie pracy.
Jakie błędy najczęściej psują uruchomienie
Najczęstszy problem nie leży w samym protokole, tylko w niedoszacowaniu warunków pracy. Widziałem projekty, które działały świetnie na biurku, a po przeniesieniu na halę zaczynały gubić pakiety przez zakłócenia, luźne ekranowanie albo nieprzemyślane prowadzenie przewodów zasilających.
- Mieszanie warstwy sterowania i IT bez segmentacji prowadzi do chaosu i trudnej diagnozy.
- Brak planu adresacji i nazewnictwa wydłuża serwis i zwiększa ryzyko pomyłek.
- Oszczędzanie na switchach, złączach i kablach zwykle kończy się droższym przestojem niż cena lepszych komponentów.
- Brak testu pod obciążeniem sprawia, że problemy wychodzą dopiero przy realnej produkcji.
- Ignorowanie kompatybilności wersji firmware potrafi unieruchomić urządzenia mimo poprawnego okablowania.
- Brak dokumentacji diagnostyki utrudnia utrzymaniu ruchu szybką reakcję przy awarii.
Ja zawsze sprawdzam też, czy system ma zapas portów, możliwość odczytu błędów w czasie rzeczywistym i prosty sposób odtworzenia konfiguracji po wymianie urządzenia. To są rzeczy mało efektowne na etapie zakupu, ale bardzo odczuwalne w pierwszym roku eksploatacji. Stąd już tylko krok do bezpieczeństwa, bo im bardziej sieć łączy automatykę z IT, tym większe znaczenie ma ochrona całej infrastruktury.
Bezpieczeństwo i odporność przestały być dodatkiem
W industrialnej komunikacji bezpieczeństwo nie jest już osobnym tematem na koniec projektu. Traktuję je jako część architektury, bo połączenie automatyki z systemami nadrzędnymi, zdalnym serwisem i chmurą zwiększa powierzchnię ataku i jednocześnie podnosi wymagania wobec dostępności.
Najbardziej praktyczne zasady są zwykle proste: segmentacja stref, ograniczony dostęp zdalny, backup konfiguracji, polityka haseł, aktualizacje i monitoring ruchu. W podejściu zgodnym z IEC 62443 myśli się o strefach i kanałach komunikacyjnych, a nie tylko o pojedynczym urządzeniu. To ważne, bo nawet bardzo dobry sterownik nie obroni całego układu, jeśli sieć jest płaska i każdy ma dostęp do wszystkiego.
OPC UA pomaga, bo ma wbudowane mechanizmy bezpieczeństwa, ale to nie zwalnia z odpowiedniej konfiguracji certyfikatów i uprawnień. Podobnie zdalny dostęp: jeśli ma być używany w serwisie, to przez kontrolowany tunel, z rejestrowaniem sesji i jasnymi zasadami, a nie przez otwarte reguły „na chwilę”, które potem zostają na lata.
Gdy bezpieczeństwo i odporność są uporządkowane, łatwiej zrozumieć, dokąd cała branża zmierza w 2026 roku i dlaczego nie chodzi już o jedną dominującą magistralę, tylko o spójny ekosystem.
Na czym zakład zyskuje najbardziej, gdy komunikacja jest dobrze poukładana
Największy zysk widzę nie w samym transferze danych, tylko w tym, co dzieje się później: krótsze przestoje, szybsza diagnostyka, łatwiejsze przezbrojenia i mniej improwizacji przy rozbudowie linii. Dobrze zaprojektowane sieci przemysłowe zwracają się dopiero wtedy, gdy awaria zostaje wykryta w kilka sekund zamiast po godzinie albo gdy nowy moduł da się włączyć bez przebudowy połowy szafy sterowniczej.
- Utrzymanie ruchu szybciej odczytuje błędy i lokalizuje problem.
- Automatycy łatwiej skalują instalację, bo architektura ma zapas i czytelną strukturę.
- Produkcja zyskuje stabilność, bo komunikacja jest przewidywalna i mniej podatna na przypadkowe zmiany.
- Serwis pracuje szybciej, jeśli urządzenia mają diagnostykę, opis parametrów i sensowną dokumentację.
Jeśli miałbym wskazać jeden praktyczny krok na start, zrobiłbym mapę przepływu danych zanim kupię sprzęt: kto mówi z kim, jak szybko, w jakiej topologii i co ma się stać po awarii jednego węzła. Dopiero potem wybierałbym protokół, przełączniki, okablowanie i politykę bezpieczeństwa, bo właśnie w takim porządku komunikacja naprawdę zaczyna pracować na produkcję.
