Znajomość oznaczeń przekaźników oszczędza czas, bo pozwala od razu odczytać, która cewka steruje danym stykiem, gdzie jest NO, NC i styk wspólny oraz jak nie pomylić wersji przemysłowej z samochodową. W automatyce i sterowaniu takie detale decydują o poprawnym podłączeniu, diagnostyce i późniejszym serwisie. Poniżej rozbieram symbole na czynniki pierwsze i pokazuję, jak czytać je w praktyce na schemacie, na obudowie i na gnieździe.
Najważniejsze rzeczy do odczytania w symbolu to cewka, styki i numeracja zacisków
- Cewka przekaźnika jest zwykle oznaczana jako A1/A2 albo 85/86, zależnie od typu urządzenia.
- Styki przełączne najczęściej mają logikę 11-12-14, gdzie 11 jest wspólny, 12 to NC, a 14 to NO.
- Linia przerywana między cewką a stykami oznacza sprzężenie mechaniczne, a nie przewód.
- W schemacie często pojawia się tag K1, K2, K3, który identyfikuje konkretny przekaźnik w układzie.
- W wersjach samochodowych często spotkasz 30, 85, 86, 87 i 87a.
- Zawsze warto sprawdzić kartę katalogową, bo układ zacisków zależy od producenta i rodzaju przekaźnika.
Jak czytać symbol przekaźnika na schemacie
W schemacie przekaźnik nie jest jedną „ikoną”, tylko zestawem powiązanych elementów: cewki, styków i połączenia mechanicznego między nimi. W normach i bibliotekach CAD spotkasz różne warianty rysunku, ale sens pozostaje ten sam: cewka wzbudza styki, a styki zmieniają stan bez bezpośredniego połączenia elektrycznego z obwodem sterowania.
Ja zawsze patrzę na trzy rzeczy w tej kolejności: najpierw cewkę, potem rodzaj styków, na końcu oznaczenie elementu. Dzięki temu od razu wiadomo, czy mamy styk zwierny, rozwierny czy przełączny. Zwierny zamyka obwód po zadziałaniu, rozwierny go otwiera, a przełączny przenosi połączenie z jednego toru na drugi.
Najczęściej spotkasz też linię przerywaną między cewką a zestawem styków. To ważny detal, bo wielu początkujących bierze ją za przewód. W praktyce oznacza ona tylko zależność mechaniczną: kiedy cewka dostaje napięcie, zestyk zmienia pozycję.
| Element symbolu | Co oznacza | Na co uważać |
|---|---|---|
| Cewka | Część sterująca, która przyciąga mechanizm | Napięcie cewki może być AC lub DC, a przy diodzie gaszącej liczy się polaryzacja |
| Styk NO | Zwierny, czyli otwarty w spoczynku | Po wzbudzeniu cewki zamyka obwód |
| Styk NC | Rozwierny, czyli zamknięty w spoczynku | Po wzbudzeniu cewki otwiera obwód |
| Styk przełączny | Jeden wspólny tor przechodzi między NC i NO | To najczęstszy układ w przekaźnikach wielofunkcyjnych |

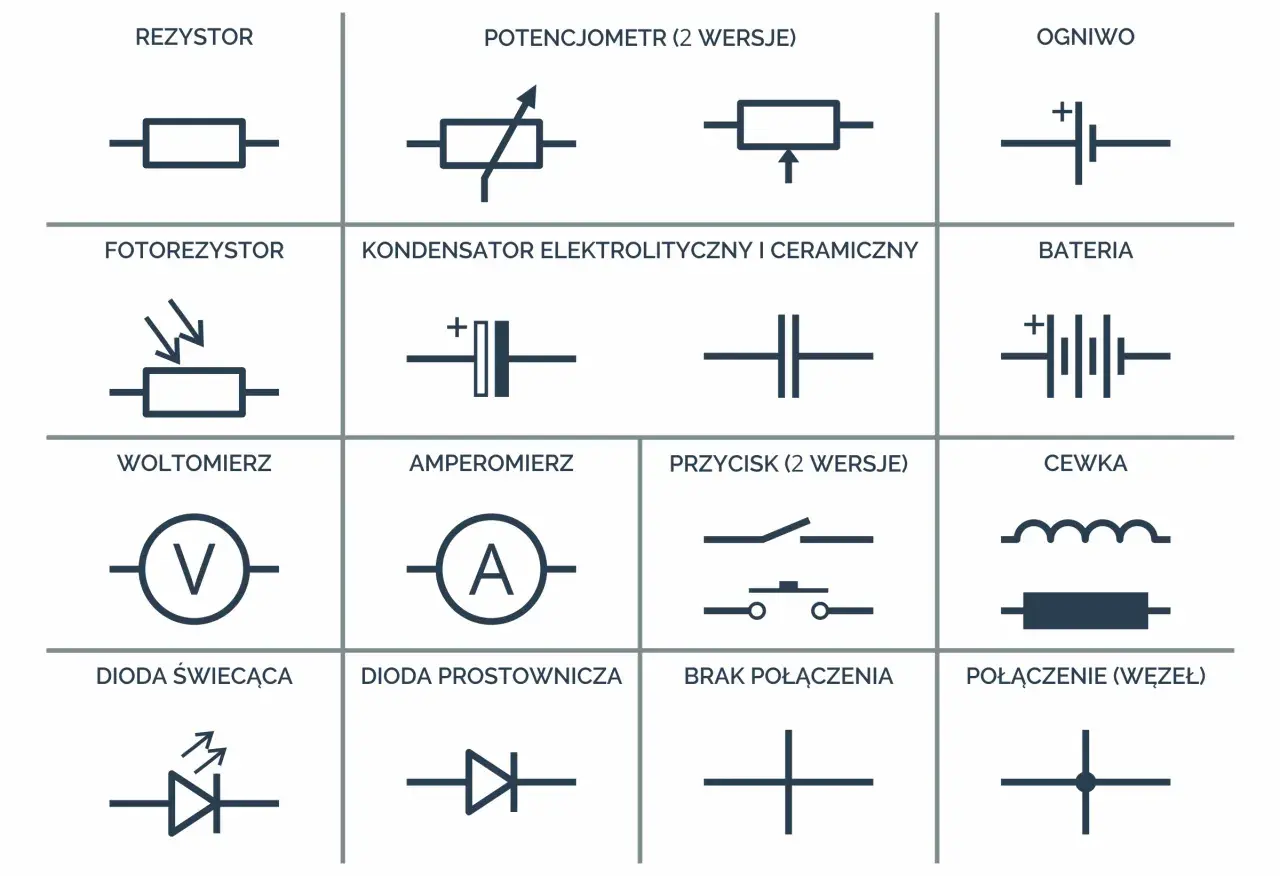

Warto pamiętać, że ten sam przekaźnik może wyglądać trochę inaczej w różnych bibliotekach CAD. Jedne rysują cewkę jako prostokąt, inne jako symbol zwoju. Jeśli jednak rozumiesz logikę działania, sam kształt przestaje mieć znaczenie. To właśnie ta umiejętność najbardziej pomaga w automatyce i sterowaniu, gdzie schematy bywają gęste i mało „czytelne na pierwszy rzut oka”.
Najczęściej spotykane zaciski i ich znaczenie
W praktyce numeracja zacisków mówi więcej niż sam symbol, zwłaszcza gdy patrzysz na realny element albo gniazdo montażowe. Dobrze to widać w przekaźnikach przemysłowych i samochodowych, które korzystają z dwóch różnych logik oznaczeń.
| Oznaczenie | Gdzie występuje | Znaczenie praktyczne |
|---|---|---|
| A1 / A2 | Przekaźniki przemysłowe | Zaciski cewki; przy wersji z diodą lub LED polaryzacja może mieć znaczenie |
| 11 / 12 / 14 | Styk przełączny w przekaźnikach modułowych | 11 to wspólny, 12 to NC, 14 to NO |
| 21 / 22 / 24 | Kolejny tor stykowy | Ten sam układ logiczny co wyżej, tylko dla następnego zestawu kontaktów |
| 30 / 85 / 86 / 87 / 87a | Przekaźniki samochodowe | 30 to wspólny, 85 i 86 to cewka, 87 to NO, 87a to NC |
| K1 / K2 | Oznaczenie elementu na schemacie | Identyfikuje konkretny przekaźnik, ale nie zastępuje numeracji zacisków |
Najbardziej zdradliwy jest tu samochodowy układ 30/85/86/87/87a. Wiele osób zakłada, że 85 to zawsze masa, a 86 to zawsze plus. Często tak bywa, ale nie jest to reguła absolutna. Jeśli w układzie jest dioda zabezpieczająca, polaryzacja przestaje być „umowna” i trzeba ją sprawdzić w dokumentacji.
W przekaźnikach przemysłowych z kolei numeracja 11-12-14 jest bardzo wygodna, bo od razu widać logikę toru przełącznego. Gdy pojawia się więcej styków, kolejne grupy dostają podobny wzór, na przykład 21-22-24. To drobiazg, ale w szafie sterowniczej taki porządek naprawdę przyspiesza diagnostykę.
Różne typy przekaźników nie zawsze mają ten sam zapis
Ten sam wyraz „przekaźnik” obejmuje kilka różnych konstrukcji, a ich symbole nie są identyczne. W praktyce najważniejsze są cztery grupy: elektromagnetyczne, czasowe, bistabilne i półprzewodnikowe. Każda z nich sygnalizuje coś innego już samym rysunkiem.
| Typ przekaźnika | Po czym go poznać na symbolu | Gdzie ma sens |
|---|---|---|
| Elektromagnetyczny | Cewka połączona z mechanicznymi stykami | Najbardziej klasyczne układy sterowania, sygnalizacja, prosty interfejs z PLC |
| Czasowy | Dodatkowy znak czasu, zegara albo opóźnienia | Starty sekwencyjne, wentylacja, opóźnione załączanie lub odpadanie |
| Bistabilny | Oznaczenie dwóch stanów stabilnych albo osobnych wejść set/reset | Układy, w których stan ma się utrzymać po krótkim impulsie |
| Półprzewodnikowy SSR | Brak ruchomych styków, separacja wejścia i wyjścia elementami elektronicznymi | Cicha praca, duża trwałość, szybkie przełączanie |
| Samochodowy mini ISO | Terminale 30, 85, 86, 87 i 87a | Instalacje 12 V i 24 V, gdzie liczy się prostota podłączenia |
Tu pojawia się ważne rozróżnienie: symbol przekaźnika nie zawsze oznacza urządzenie mechaniczne. SSR, czyli przekaźnik półprzewodnikowy, zachowuje się funkcjonalnie podobnie, ale nie ma klasycznego zestawu styków. To ma znaczenie przy serwisie, bo z zewnątrz podobny opis nie daje takich samych wniosków o zużyciu, hałasie czy liczbie cykli.
W automatyce często widzę też pomyłkę między przekaźnikiem a stycznikiem. Zapis bywa podobny, ale stycznik służy do większych obciążeń i zwykle jest opisywany osobno. Jeśli więc schemat wygląda znajomo, a obciążenie jest wyraźnie większe, nie zgaduj na skróty. Sprawdź opis funkcji elementu, nie tylko jego ikonę.
Jak odróżnić symbol na schemacie od opisu na obudowie
Najwięcej błędów powstaje wtedy, gdy ktoś porównuje schemat z widokiem obudowy albo gniazda, jakby oba rysunki były pokazane z tej samej strony. W praktyce nie są. Producent może pokazać widok od spodu, od strony zacisków albo w układzie montażowym, a to łatwo odwraca kolejność pinów w głowie.
Ja robię to tak: najpierw sprawdzam oznaczenie elementu na schemacie, potem szukam widoku montażowego w karcie katalogowej, a dopiero później porównuję numerację zacisków. Jeśli obudowa ma nadrukowane A1, A2 albo 11, 12, 14, traktuję to jako pomoc, ale nie jako jedyne źródło prawdy. Kluczowy jest ten sam widok po obu stronach porównania.
- K1, K2, K3 mówią, który to element w układzie, ale nie opisują jego styków.
- Numeracja na obudowie może być pokazana od strony pinów, a nie od strony opisu na schemacie.
- Gniazdo przekaźnika bywa opisane inaczej niż sam moduł, więc nie wolno zakładać zgodności „na oko”.
- Widok top/bottom w dokumentacji ma znaczenie, bo odwrócenie rysunku zmienia kolejność zacisków.
W praktyce właśnie ten etap decyduje, czy układ ruszy od razu, czy trzeba będzie szukać zamienionych przewodów. Dobrze czytany schemat oszczędza godzinę pracy, a czasem i spalony element. I to jest już różnica między teorią a realną automatyką w terenie.

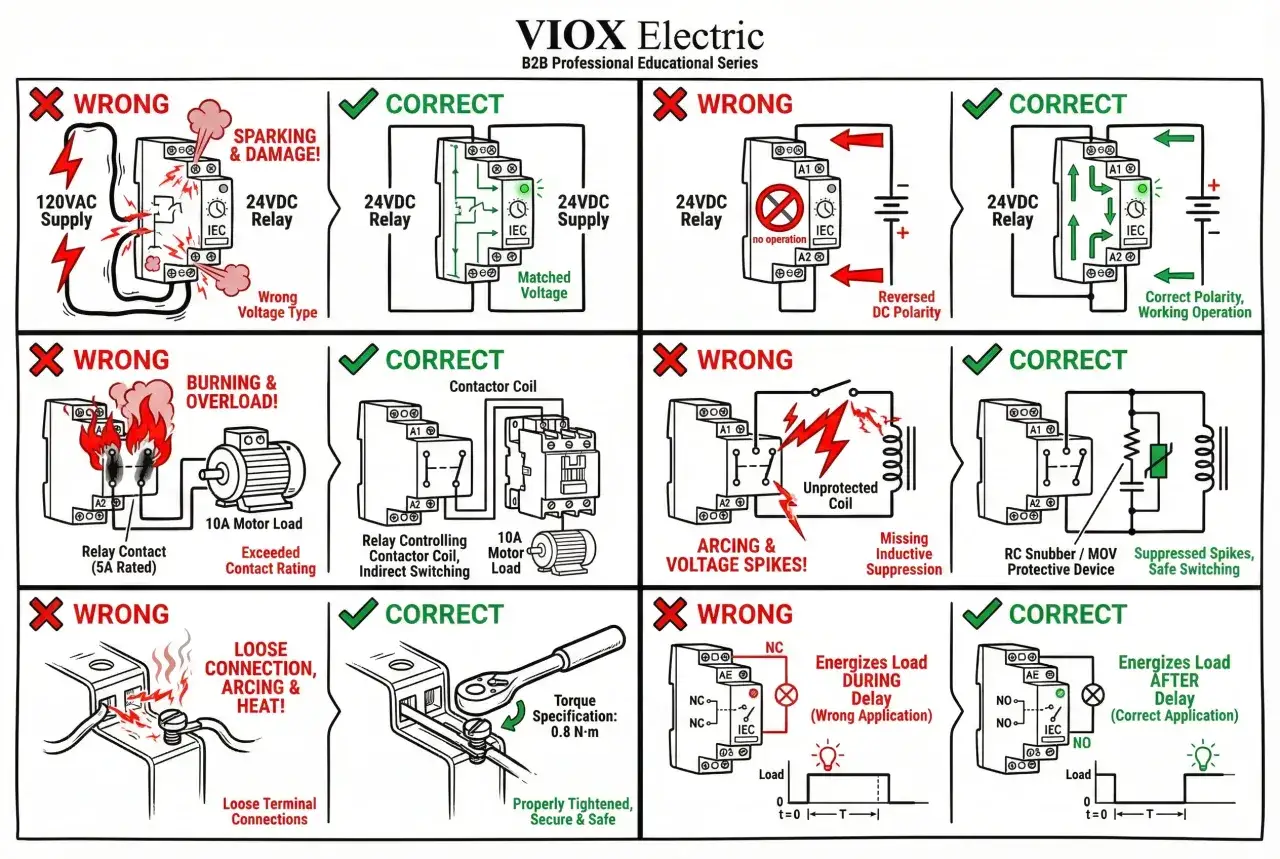

Najczęstsze błędy przy interpretacji symboli
Przy przekaźnikach pomyłki są bardzo powtarzalne. Dobra wiadomość jest taka, że większość z nich da się wyłapać, zanim jeszcze pojawi się napięcie na układzie.
- Mylenie NO z NC - w spoczynku styk NC jest zamknięty, a NO otwarty. Jeśli odwrócisz tę logikę, układ zadziała odwrotnie niż planowano.
- Zaniedbanie polaryzacji cewki - w wersjach z diodą, LED albo tłumieniem przepięć kolejność A1/A2 lub 85/86 ma znaczenie.
- Branie numeru K1 za numer pinu - to tylko identyfikator elementu, nie konkretnego zacisku.
- Porównywanie różnych standardów - przekaźnik przemysłowy i samochodowy mogą mieć podobną funkcję, ale inną numerację.
- Traktowanie SSR jak klasycznego przekaźnika - brak styków mechanicznych zmienia sposób diagnozy i ocenę awaryjności.
Jeżeli układ działa „na odwrót”, ja najpierw sprawdzam właśnie trzy rzeczy: stan spoczynkowy styków, numerację zacisków i widok w dokumentacji. Dopiero potem szukam głębszej usterki. Bardzo często problem nie leży w samym przekaźniku, tylko w błędnym odczycie symbolu.
Co sprawdzić przed podłączeniem i uruchomieniem układu
Przed uruchomieniem przekaźnika warto wykonać krótki, powtarzalny przegląd. To nie jest formalność, tylko sposób na uniknięcie zwykłych, kosztownych pomyłek w szafie sterowniczej albo w instalacji pojazdu.
- Rozpoznaj typ przekaźnika: elektromagnetyczny, czasowy, bistabilny, SSR albo samochodowy.
- Znajdź zaciski cewki i sprawdź, czy wymagają polaryzacji.
- Ustal, który styk jest wspólny, który NO, a który NC.
- Porównaj widok na schemacie z widokiem w karcie katalogowej lub na obudowie.
- Sprawdź napięcie cewki i dopuszczalny prąd styków, zanim podasz zasilanie.
Jeśli trzymasz się tej kolejności, czytanie schematu staje się znacznie prostsze i bardziej przewidywalne. W automatyce nie chodzi o zapamiętanie wszystkich wariantów na pamięć, tylko o szybkie rozpoznanie logiki działania. Gdy cewka, styki i widok montażowy są już jasne, reszta to po prostu poprawne wykonanie połączeń.
