Podłączenie stycznika sprowadza się do trzech rzeczy: poprawnego toru mocy, właściwego obwodu sterowania i zabezpieczenia silnika albo innego odbiornika. Pokażę, jak podłączyć stycznik w układzie jednofazowym i trójfazowym, jak odróżnić zaciski mocy od cewki oraz jak wpiąć start, stop i termik bez zgadywania. To praktyczny temat, bo jeden błąd w oznaczeniach potrafi zatrzymać całą automatykę albo szybko uszkodzić elementy układu.

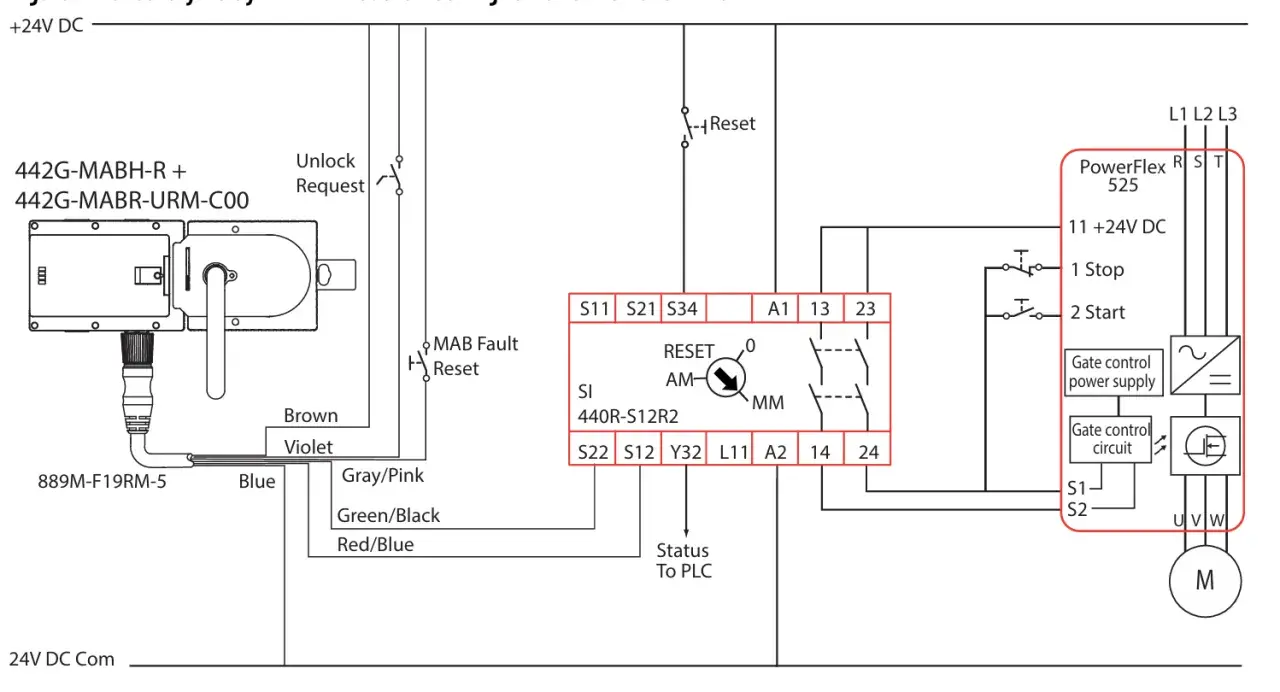

Najpierw ustaw tor mocy, cewkę i zabezpieczenie w jednej logice
- L1, L2, L3 to zwykle wejście zasilania, a T1, T2, T3 wyjście na odbiornik.
- A1 i A2 zasilają cewkę, więc ich napięcie musi pasować do sterowania.
- W układzie start-stop styk pomocniczy NO robi podtrzymanie po puszczeniu przycisku Start.
- Przekaźnik termiczny najczęściej rozłącza sterowanie przez styk NC 95-96.
- PE nie przechodzi przez stycznik, tylko biegnie osobno do odbiornika.
Najpierw sprawdź oznaczenia na obudowie
Zanim w ogóle dotknę przewodów, odczytuję schemat nadrukowany na styczniku. To oszczędza najwięcej czasu, bo różnice między modelami potrafią dotyczyć zarówno numeracji styków pomocniczych, jak i napięcia cewki. W praktyce nie wystarczy wiedzieć, że to „jakiś stycznik” - trzeba wiedzieć, czy pracuje z cewką 24 V DC, 230 V AC, czy jeszcze innym wariantem sterowania.
| Zacisk lub oznaczenie | Znaczenie | Co zwykle się podłącza | Na co zwrócić uwagę |
|---|---|---|---|
| L1, L2, L3 albo 1/L1, 3/L2, 5/L3 | Wejście toru mocy | Zasilanie z sieci | Trzymaj się schematu producenta, szczególnie przy wersjach specjalnych |
| T1, T2, T3 albo 2/T1, 4/T2, 6/T3 | Wyjście toru mocy | Silnik, grzałka, inny odbiornik | Nie myl strony zasilania ze stroną obciążenia |
| A1, A2 | Cewka stycznika | Napięcie sterowania | Przy DC pilnuj biegunowości, jeśli producent ją wymaga |
| 13-14 | Styk pomocniczy NO | Podtrzymanie lub sygnalizacja | To najczęstszy styk do samopodtrzymania |
| 21-22 | Styk pomocniczy NC | Blokada lub obwód stop | Często pracuje jako styk rozłączający w logice sterowania |
| 95-96 | Styk NC przekaźnika termicznego | Przerwanie obwodu cewki | Po zadziałaniu termika obwód sterowania ma się otworzyć |
| 97-98 | Styk NO przekaźnika termicznego | Sygnał alarmowy | Przydaje się do lampki, PLC albo monitoringu awarii |
Jeśli na twoim modelu oznaczenia wyglądają inaczej, nadrzędny jest nadruk producenta. To ważne zwłaszcza przy stycznikach z elektroniką, blokadą mechaniczną albo dodatkowymi modułami pomocniczymi. Po tej weryfikacji przechodzę do toru mocy, bo tam najłatwiej popełnić błąd, który od razu wyjdzie przy pierwszym załączeniu.
Tor mocy prowadzi się osobno i bez skrótów
W klasycznym styczniku obwód mocy idzie przez główne styki robocze, a obwód sterowania przez cewkę. Dla silnika trójfazowego najczęściej podajesz zasilanie na L1, L2, L3, a odbiornik wychodzi z T1, T2, T3. Dzięki temu stycznik działa jak solidny łącznik, a nie przypadkowo połączony zestaw przewodów.
- Przy układzie trójfazowym fazy zasilania wchodzą na stronę wejściową stycznika, a silnik wychodzi ze strony wyjściowej.
- Przy odbiorniku jednofazowym zwykle rozłączasz fazę, a neutralny prowadzisz zgodnie z projektem instalacji; PE omija stycznik całkowicie.
- Przy rewersie potrzebujesz dwóch styczników i blokady, bo jeden element nie wystarczy do zmiany kierunku obrotów.
- Przy większych obciążeniach trzymaj się przewidzianego przez producenta kierunku zasilania, nawet jeśli sam stycznik elektrycznie zadziała w obie strony.
Ja zawsze przypominam jedną rzecz: PE nie przechodzi przez stycznik. Przewód ochronny ma być połączony bezpośrednio z obudową lub zaciskiem ochronnym odbiornika, a nie „sterowany” przez element łączeniowy. To nie jest detal kosmetyczny, tylko podstawowa zasada bezpieczeństwa. Kiedy tor mocy jest już uporządkowany, można przejść do tego, co naprawdę odróżnia prosty łącznik od sensownej automatyki, czyli do sterowania.
Obwód sterowania z przyciskami start i stop
W automatyce najczęściej spotykam układ trójprzewodowy: Start, Stop i podtrzymanie. Daje on logiczne, czytelne działanie, a przy tym łatwo go serwisować. Cewka dostaje napięcie tylko wtedy, gdy obwód sterowania jest zamknięty, a styk pomocniczy utrzymuje pracę po puszczeniu przycisku Start.
Układ trójprzewodowy start-stop
- Podaj napięcie sterowania na przycisk Stop z kontaktem NC.
- Z wyjścia Stop przejdź na przycisk Start z kontaktem NO.
- Z Start idź na zacisk A1 cewki stycznika.
- Zacisk A2 połącz z przewodem neutralnym albo zerem sterującym, zależnie od typu cewki.
- Równolegle do przycisku Start włącz styk pomocniczy NO 13-14, który robi samopodtrzymanie.
To rozwiązanie działa prosto: po naciśnięciu Start cewka przyciąga rdzeń, a styk 13-14 zamyka się i „podtrzymuje” obwód nawet po puszczeniu przycisku. Naciśnięcie Stop przerywa całość i stycznik odpada. W praktyce to najwygodniejszy układ, gdy masz klasyczne sterowanie ręczne, np. pompą, wentylatorem albo prostym napędem.
Przeczytaj również: CODESYS 2.3 - Czy warto go jeszcze używać? Poradnik.
Układ dwupunktowy
Jeśli sterujesz stycznikiem z termostatu, pływaka, presostatu albo z wyjścia przekaźnikowego PLC, możesz spotkać układ dwupunktowy. Wtedy napięcie jest podawane na cewkę bez osobnego podtrzymania, a stycznik pozostaje załączony tak długo, jak długo trwa sygnał sterujący. To prostsze rozwiązanie, ale nie zawsze odpowiednie tam, gdzie potrzebujesz wyraźnego przycisku Stop lub funkcji bezpieczeństwa.
W automatyce budynkowej i przemysłowej różnica między tymi wariantami ma znaczenie. Układ trójprzewodowy daje czytelniejsze zachowanie po zaniku zasilania, a dwupunktowy bywa wygodny w prostych sygnałach procesowych. Kiedy sterowanie jest już logiczne, trzeba jeszcze dobrze wpiąć ochronę silnika, bo bez niej nawet poprawnie działający stycznik nie rozwiązuje problemu przeciążenia.
Przekaźnik termiczny i zabezpieczenia pracują w innym miejscu niż cewka
Tu najczęściej pojawia się zamieszanie. Przekaźnik termiczny nie jest „dodatkowym stykiem mocy”, tylko elementem nadzorującym prąd silnika. Jego styk NC 95-96 wpina się zwykle szeregowo w obwód cewki, aby przeciążenie silnika rozłączyło stycznik. Styk NO 97-98 można wykorzystać do sygnalizacji awarii albo wejścia PLC.
- Wyłącznik nadprądowy lub bezpiecznik chroni instalację przed zwarciem i zbyt dużym prądem w przewodach.
- Termik chroni silnik przed długotrwałym przeciążeniem.
- Stycznik ma załączać i odłączać obciążenie, ale nie zastępuje zabezpieczenia silnikowego.
- Prąd nastawy termika ustawiasz zgodnie z tabliczką znamionową silnika, a nie „na oko”.
W praktyce ta kolejność ma sens: najpierw zabezpieczenie zwarciowe, potem stycznik, a w torze sterowania termik i logika Start/Stop. Dzięki temu przeciążenie nie zostaje „ukryte” za stycznikiem, tylko od razu wyłącza układ. Jeśli sterujesz silnikiem z PLC, zwykle warto wykorzystać także styk 97-98, bo wtedy awaria jest widoczna nie tylko lokalnie, ale też w systemie nadrzędnym. Z tak zbudowanym układem łatwiej zrozumieć, jakie błędy pojawiają się najczęściej podczas montażu.
Najczęstsze błędy, które widać od razu po pierwszym załączeniu
Widziałem już wiele układów, które „prawie działały”. Zwykle problem nie leży w samym styczniku, tylko w drobnych pomyłkach przy okablowaniu. W automatyce takie drobiazgi szybko wychodzą na jaw, bo albo stycznik brzęczy, albo nie trzyma, albo wybija zabezpieczenie.
- Złe napięcie cewki - stycznik może brzęczeć, nie dociągać albo grzać się już po kilku minutach.
- Pomylone A1 i A2 przy DC - szczególnie przy cewkach z elementem gaszącym biegunowość ma znaczenie.
- Brak podtrzymania - po puszczeniu Start wszystko natychmiast gaśnie.
- Wpięcie przewodów w złą parę styków - tor mocy i pomocniczy mają zupełnie inne zadanie.
- Przeprowadzenie PE przez stycznik - to błąd instalacyjny, którego nie należy robić nigdy.
- Brak blokady przy rewersie - dwa styczniki bez wzajemnego zabezpieczenia mogą stworzyć bardzo kosztowny problem.
- Luz na zaciskach - powoduje grzanie, spadki napięcia i trudne do znalezienia awarie okresowe.
Do tego dochodzi jeszcze jeden częsty błąd: traktowanie jednego schematu jako uniwersalnego. Stycznik stycznikowi nierówny. Inaczej podłącza się klasyczny element do silnika, inaczej wersję modułową do oświetlenia, a jeszcze inaczej układ z rewersem, gwiazdą-trójkątem albo sterowaniem z PLC. Dlatego przed zasileniem warto zrobić spokojny test połączeń.
Co sprawdzić po montażu, zanim podasz napięcie
Po złożeniu układu robię zawsze ten sam krótki test. To jest moment, w którym najtaniej wykrywa się błąd, bo później dojdzie już ryzyko uszkodzenia odbiornika albo przestojów w pracy.
- Porównaj wszystkie połączenia ze schematem na obudowie i z dokumentacją konkretnego modelu.
- Sprawdź, czy tor mocy i sterowanie są rozdzielone tak, jak powinny.
- Upewnij się, że cewka ma dokładnie takie napięcie, jakie przewiduje obwód sterowania.
- Dokręć zaciski zgodnie z zaleceniem producenta, bez „dociągania na wyczucie”.
- Sprawdź ciągłość obwodu Stop, termika i podtrzymania przy odłączonym zasilaniu.
- Jeśli model ma przycisk testowy lub ręczne załączenie, użyj go przed pierwszym normalnym uruchomieniem.
- Po podaniu napięcia obserwuj, czy stycznik załącza się zdecydowanie, bez brzęczenia i bez nadmiernego nagrzewania.
- W przypadku silnika sprawdź kierunek obrotów oraz prąd pracy po kilku minutach obciążenia.
Jeśli układ ma pracować na 400 V, sterować silnikiem większej mocy, obsługiwać rewers albo współpracować z PLC, nie opieram się wyłącznie na pamięci. W takich przypadkach liczy się dokładny schemat producenta, pomiar i zdrowy porządek w okablowaniu. Dobrze podłączony stycznik nie potrzebuje sztuczek - ma działać przewidywalnie, bez grzania, bez brzęczenia i bez niespodzianek przy każdym kolejnym rozruchu.
