Spadek napięcia pod obciążeniem - Oblicz, napraw, zapobiegaj!

Gdy obciążenie rośnie, w instalacji pojawia się spadek napięcia, a skutki są łatwe do zauważenia: światło przygasa, silnik ma słabszy moment, a zasilacz zaczyna pracować na granicy swoich możliwości. W praktyce chodzi o bardzo konkretne zjawisko: różnicę potencjałów powstającą na przewodzie, połączeniach i całej trasie zasilania. Ten tekst pokazuje, skąd bierze się problem, jak go policzyć, jakie wartości uznaje się za bezpieczne i co zrobić, żeby nie wracał w domu ani w warsztacie.

Dlaczego przewód obniża napięcie na końcu linii

Przewód nie jest idealnym łącznikiem, tylko elementem o określonej rezystancji. Gdy płynie przez niego prąd, część energii zamienia się w ciepło, więc na drugim końcu obwodu zostaje już mniej napięcia niż na początku. To zjawisko jest całkowicie normalne, ale staje się kłopotliwe wtedy, gdy trasa jest zbyt długa, przewód zbyt cienki albo odbiornik pobiera więcej prądu, niż zakładano.

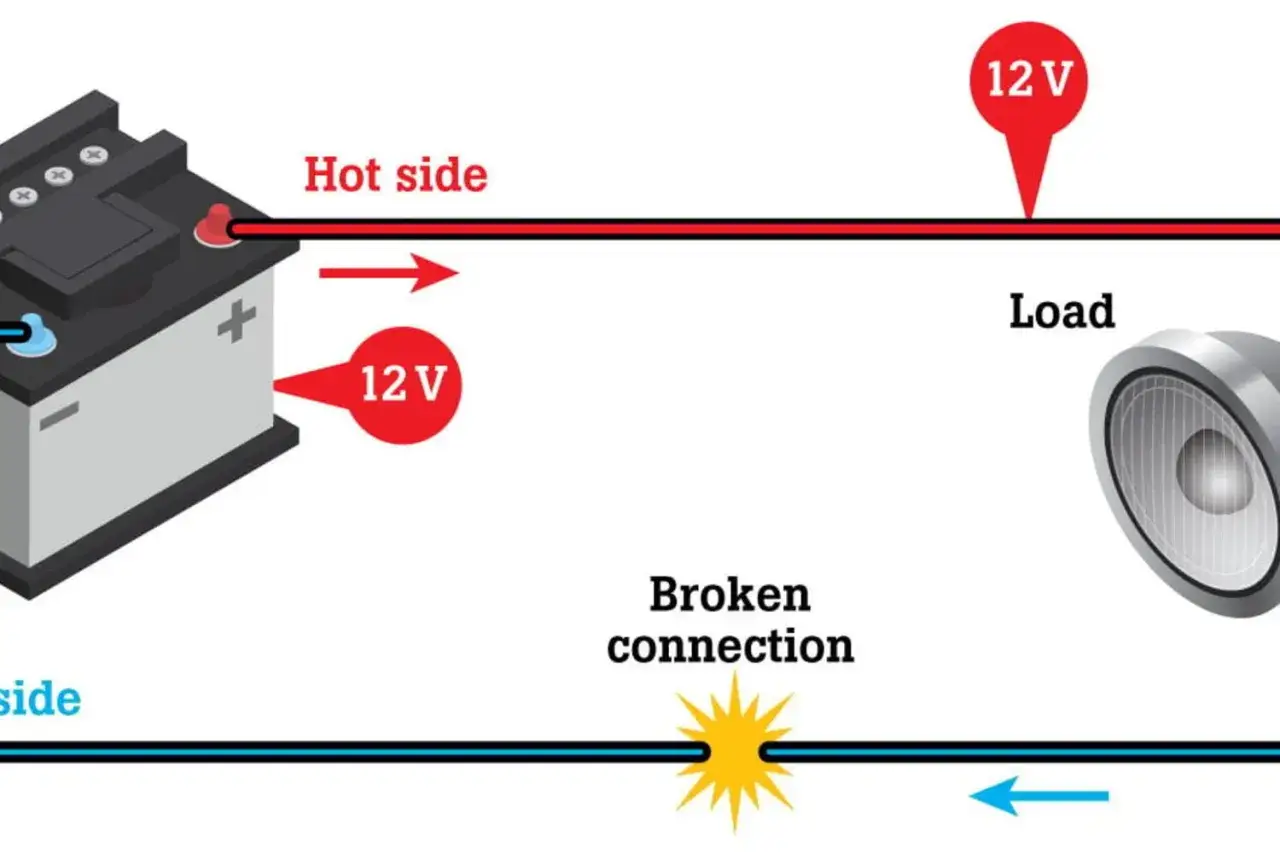

W uproszczeniu można powiedzieć tak: im większy prąd i im większy opór toru zasilania, tym większa utrata napięcia. Dlatego znaczenie ma nie tylko sam kabel, lecz także każde połączenie, zacisk, złączka i styk. Jeden niedokręcony terminal potrafi zachowywać się jak lokalny opornik i podnosić temperaturę całego punktu.

W praktyce rozróżniam dwa poziomy problemu. Pierwszy to naturalny, niewielki ubytek, którego nie da się uniknąć. Drugi to sytuacja, w której obwód przestaje pracować poprawnie: lampy słabną, silnik traci moment, zasilacz wchodzi w ochronę albo elektronika resetuje się przy starcie większego odbiornika. Z tego wynika już prosta zasada: zanim cokolwiek poprawisz, trzeba policzyć, czy problem wynika z fizyki, czy z błędu wykonania. Z takiego punktu łatwo przejść do obliczeń.

Jak policzyć to w praktyce

Najprostsza ocena opiera się na prawie Ohma: napięcie tracone na torze zasilania jest iloczynem prądu i rezystancji. W instalacjach prądu przemiennego dochodzi jeszcze cosφ, czyli współczynnik mocy, oraz reaktancja przewodu. To nie jest detal akademicki. Przy krótkim obwodzie gniazdowym można go pominąć, ale przy silniku, spawarce albo dłuższej linii robi już różnicę.

W praktyce projektowej często korzystam z uproszczenia opartego na rezystywności materiału. Dla miedzi przyjmuje się orientacyjnie 0,0175 Ω·mm²/m, a dla aluminium około 0,028 Ω·mm²/m. To od razu pokazuje, dlaczego ten sam przekrój w aluminium daje większy ubytek napięcia niż w miedzi.

Przykład z życia jest prosty. Odbiornik pobiera 16 A, przewód ma 25 m długości w jedną stronę i przekrój 2,5 mm². Pętla przewodu ma wtedy około 0,35 Ω, więc ubytek wyniesie mniej więcej 5,6 V. Przy 230 V daje to około 2,4%. Gdy ten sam odcinek zrobisz przewodem 1,5 mm², wynik rośnie do około 9,3 V, czyli blisko 4,0%. I właśnie dlatego przy dłuższych obwodach gniazdowych cienki przewód bardzo szybko przestaje być dobrym wyborem.

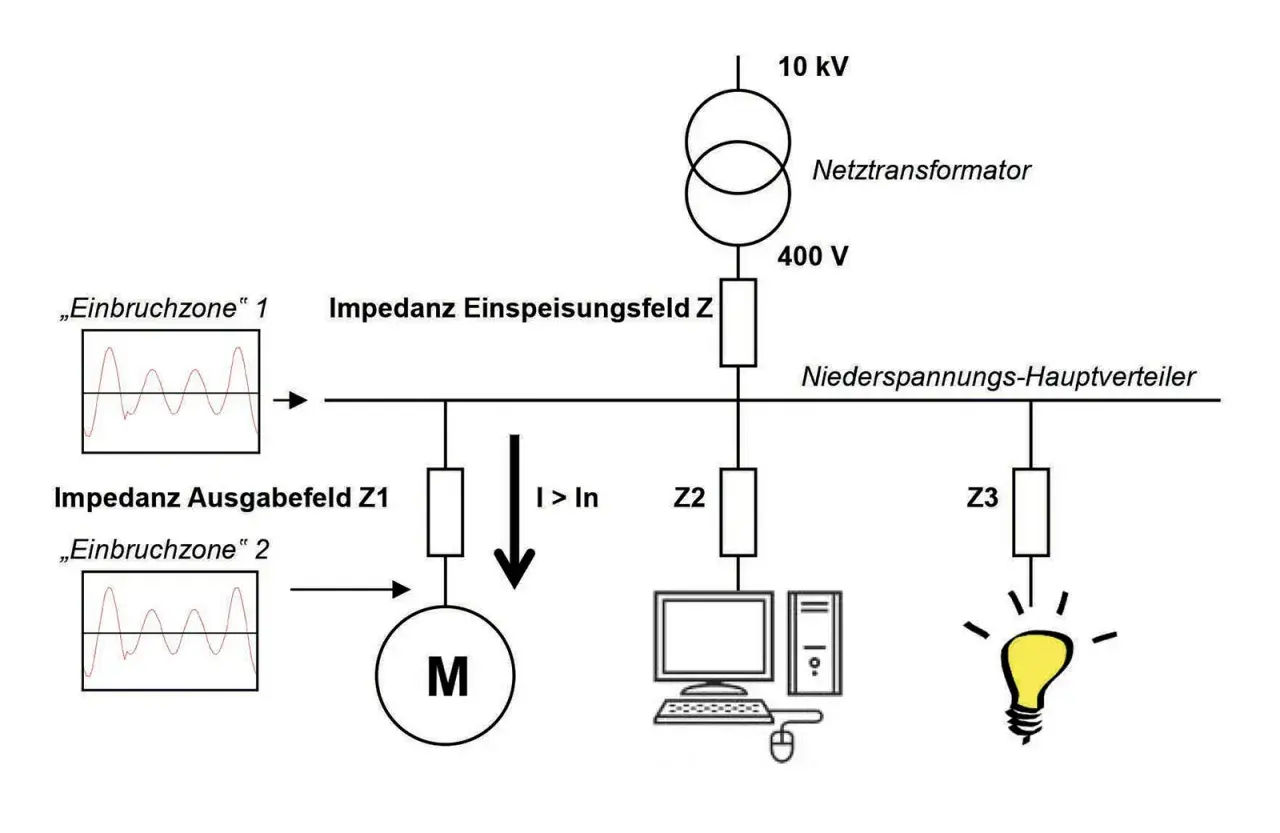

Jeżeli do układu dochodzi silnik, warto pamiętać o jednej rzeczy: prąd rozruchowy bywa kilka razy większy niż prąd pracy ustalonej. Wtedy chwilowa różnica napięć jest większa niż w normalnej pracy i właśnie dlatego niektóre odbiorniki startują ciężko albo z wyraźnym spadkiem momentu. To prowadzi prosto do pytania o dopuszczalne granice.

Jakie wartości przyjmuje się w instalacjach w Polsce

Tu najłatwiej o nieporozumienie, bo różne opracowania odnoszą się do różnych odcinków instalacji. W praktyce projektowej najczęściej spotyka się wartości 3% dla obwodów oświetleniowych i 5% dla pozostałych odbiorów w instalacjach zasilanych z sieci publicznej. Dla instalacji z własnym źródłem zasilania dopuszczalne wartości są wyższe, zwykle 6% i 8%. W części opracowań projektowych pojawia się też granica 4% dla całej trasy od złącza do odbiornika, ale trzeba ją traktować jako odniesienie zależne od dokumentu i zakresu obliczeń, a nie jako uniwersalny skrót.

Wniosek jest prosty: jeśli liczysz instalację, zawsze sprawdzaj, do jakiego odcinka odnosi się limit. Inny będzie dla samego obwodu końcowego, inny dla całego toru zasilania, a inny dla układu z własnym źródłem. To porządkuje projekt i chroni przed sztucznym zawyżaniem przekrojów albo, odwrotnie, przed zbyt optymistycznym doborem przewodu. Gdy te zasady są jasne, łatwiej przejść do przyczyn problemów w terenie.

Co najczęściej powoduje nadmierne obniżenie napięcia

• Zbyt długi odcinek przewodu - im dalej do odbiornika, tym większa rezystancja toru i większa różnica napięcia na końcu linii.
• Za mały przekrój żył - to najczęstsza przyczyna w starych instalacjach, szczególnie tam, gdzie dołożono nowe odbiorniki bez zmiany zasilania.
• Duży prąd obciążenia - grzałki, sprężarki, spawarki i silniki potrafią wymusić obciążenie, którego obwód pierwotnie nie zakładał.
• Słabe połączenia - niedokręcony zacisk, utleniony styk albo zużyta złączka potrafią dodać lokalny opór większy niż kilkanaście metrów przewodu.
• Temperatura i materiał - wraz ze wzrostem temperatury opór przewodów rośnie, a aluminium przy tym samym przekroju daje większy ubytek niż miedź.

W warsztacie problem często ujawnia się dopiero przy konkretnej pracy maszyny: przy starcie kompresora, przy załączaniu grzałki lub w chwili uruchomienia kilku odbiorników naraz. W domu objawy są mniej spektakularne, ale równie czytelne: przygasające światło, wolniejsze ładowanie urządzeń, reset zasilaczy albo ciepłe gniazdo po dłuższej pracy. To już sygnał, że zamiast zgadywać, trzeba dobrać realne działania naprawcze.

Na tym etapie najważniejsze jest nie mylić problemu lokalnego z problemem sieciowym. Jeśli napięcie jest niskie już na wejściu instalacji, sama wymiana przewodu niewiele zmieni. Jeśli natomiast napięcie spada dopiero na końcu obwodu, wtedy winna jest trasa zasilania albo jej wykonanie. Z takiego rozróżnienia wynika sensowna kolejność napraw.

Jak ograniczyć problem bez zgadywania

1. Skróć trasę zasilania - jeśli to możliwe, przenieś punkt zasilania bliżej odbiornika albo rozdziel obciążenie na kilka krótszych odcinków.
2. Zwiększ przekrój przewodu - to najprostszy sposób, gdy obwód jest poprawny mechanicznie, ale po prostu za słaby elektrycznie.
3. Oddziel ciężkie odbiory - osobny obwód dla sprężarki, pieca, ładowarki, spawarki czy klimatyzatora zwykle daje lepszy efekt niż dokładanie ich do istniejącej linii.
4. Popraw połączenia - dociągnięcie zacisków, wymiana zużytych złączek i usunięcie utlenionych styków często daje natychmiastową poprawę.
5. Uwzględnij prąd rozruchowy - przy silnikach i większych napędach sam prąd znamionowy nie wystarcza do oceny obwodu.
6. Sprawdź realne warunki pracy - licz przy rzeczywistym obciążeniu, a nie wyłącznie „na sucho”, bo właśnie pod obciążeniem problem wychodzi na jaw.

Jedna uwaga, którą zawsze podkreślam: większy bezpiecznik nie usuwa problemu obniżenia napięcia. Zabezpieczenie ma chronić instalację, a nie poprawiać parametry toru zasilania. Jeśli ktoś próbuje ratować obwód wyższym prądem zabezpieczenia, zwykle tylko przesuwa problem i zwiększa ryzyko przegrzania. Sensowna poprawa zaczyna się od przewodu, trasy i połączeń. Gdy to jest jasne, można przejść do diagnostyki.

Gdy napięcie siada pod obciążeniem, sprawdzam to w tej kolejności

1. Mierzę napięcie na początku i końcu obwodu - najlepiej przy realnym obciążeniu, bo na biegu jałowym wszystko może wyglądać poprawnie.
2. Porównuję wynik z prądem pobieranym przez odbiornik - cęgi prądowe od razu pokazują, czy obwód pracuje w granicach założenia.
3. Oglądam zaciski, złączki i rozdzielnicę - jeśli jeden punkt jest wyraźnie cieplejszy, problem często leży właśnie tam.
4. Sprawdzam długość i przekrój przewodu - to szybki test, czy zastosowany kabel ma jeszcze zapas, czy już pracuje na granicy.
5. Ocenam obciążenia rozruchowe - jeśli problem występuje tylko przy starcie, trzeba patrzeć na silnik, sterowanie albo sposób załączenia.
6. Weryfikuję jakość zasilania od strony źródła - gdy wejście instalacji też ma zaniżone parametry, lokalny obwód nie jest jedynym miejscem do poprawy.

W praktyce bardzo dobrze działa zestaw: multimeter, cęgi prądowe i prosta kontrola termiczna połączeń. Jeśli punktowo widać grzanie, nie czekam, aż objaw przerodzi się w awarię. Taki punkt zwykle wymaga odłączenia, poprawienia styku i ponownego pomiaru. Dla mnie to ważniejsze niż sama nazwa usterki, bo w instalacji elektrycznej liczy się skuteczna przyczyna, nie etykieta.

Gdy instalacja ma już swoje lata, właśnie taka diagnostyka pozwala odróżnić przewód, który jeszcze pracuje poprawnie, od obwodu, który wymaga przebudowy. To prowadzi do ostatniej, bardzo praktycznej części: co poprawić najpierw, kiedy modernizujesz starą instalację.

Przy modernizacji starej instalacji zaczynam od toru zasilania

Jeśli mam wskazać jedną zasadę z praktyki warsztatowej i domowej, to brzmi ona tak: najpierw poprawiam tor zasilania, dopiero potem myślę o kosmetyce. W starych instalacjach największy efekt przynosi zwykle nie wymiana pojedynczej oprawy, ale uporządkowanie całej trasy: skrócenie odcinków, zwiększenie przekroju tam, gdzie prąd jest naprawdę duży, i rozdzielenie odbiorów o różnych charakterach pracy.

• Dla ciężkich odbiorników lepiej zrobić osobny obwód niż dokładać je do już obciążonej linii.
• Przy dłuższych trasach często bardziej opłaca się przejść z 2,5 mm² na 4 mm² niż później walczyć z objawami w postaci przygasania i grzania.
• Po modernizacji warto jeszcze raz sprawdzić połączenia po kilku dniach pracy, bo słaby styk lubi ujawniać się dopiero po nagrzaniu i ostygnięciu.

Jeśli mam wskazać jedną praktyczną regułę końcową, to jest nią prosty porządek myślenia: długość, przekrój, prąd, połączenia. Gdy te cztery elementy są dobrane rozsądnie, instalacja przestaje sprawiać niespodzianki, a napięcie dociera do odbiornika tam, gdzie powinno. Właśnie o to chodzi w dobrej elektryce użytkowej i warsztatowej.
