Szeregowe czy równoległe? Jak łączyć przewody i akumulatory?

Robert Borkowski .

3 marca 2026

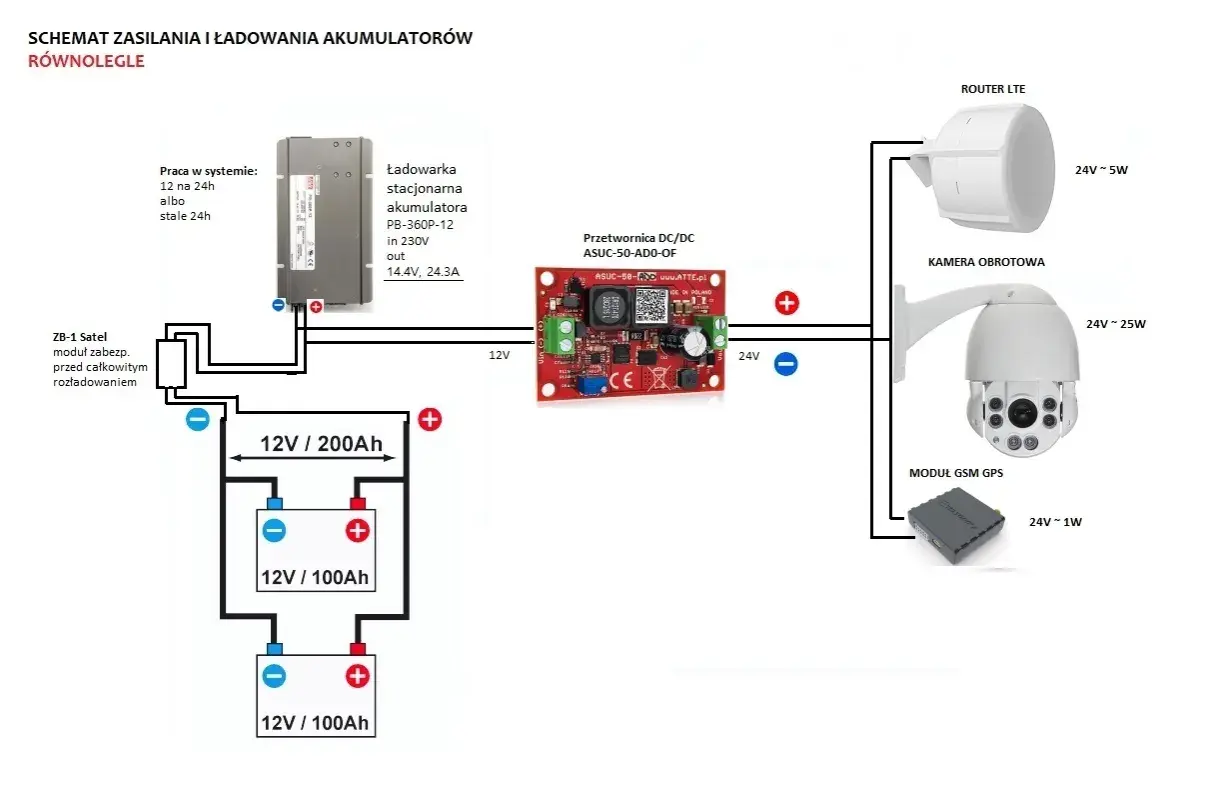

Schemat pokazuje połączenie kilku elementów: ładowarki, przetwornicy DC/DC, akumulatorów, routera LTE, kamery obrotowej i modułu GSM GPS.
W elektryce i zasilaniu najważniejsze jest nie tylko to, że coś da się połączyć, ale czy układ po złożeniu będzie stabilny, bezpieczny i łatwy do serwisowania. Gdy planuję połączenie kilku elementów, od razu sprawdzam, jak zachowa się napięcie, prąd i zabezpieczenie, bo właśnie tam najczęściej pojawiają się błędy. W tym tekście pokazuję, kiedy wybrać połączenie szeregowe, kiedy równoległe, jak dobrać złączki i na co uważać przy przewodach, akumulatorach oraz instalacjach 230/400 V.

Najkrótsza wersja najważniejszych zasad

  • Szereg stosuję wtedy, gdy chcę sumować napięcia albo kontrolować przepływ prądu, a nie zasilać odbiorniki tym samym napięciem.
  • Równolegle łączę urządzenia, które mają dostać identyczne napięcie, na przykład lampy, moduły 24 V czy większość odbiorników domowych.
  • Połączenia przewodów robię w puszkach, rozdzielnicach albo zaciskach urządzeń, a nie „w trasie” przewodu.
  • Dobór złączki, przekroju żyły i typu przewodu ma większe znaczenie niż sam wygląd połączenia.
  • Przy linkach dbam o tulejki albo zaciski przystosowane do przewodów giętkich, bo to poprawia pewność styku i porządek w montażu.
  • W układach z akumulatorami pilnuję zgodności napięć i stanu naładowania, bo prądy wyrównawcze potrafią szybko zniszczyć elementy.

Jak rozumieć łączenie elementów w obwodzie

W praktyce wszystko sprowadza się do tego, jak płynie prąd i gdzie pojawiają się spadki napięcia. W szeregu prąd ma jedną drogę, więc przechodzi kolejno przez wszystkie elementy, a napięcie dzieli się między nimi. W połączeniu równoległym elementy są podłączone do tych samych punktów zasilania, dlatego napięcie na każdej gałęzi jest takie samo, a rozdziela się prąd.

Za tym stoi prosta logika praw Kirchhoffa: w węźle sumują się prądy, a w oczku sumują się spadki napięć. To nie jest teoria dla teorii. Od tego zależy, czy jedna awaria wyłączy cały tor, czy tylko jedną gałąź, i czy zasilacz nie będzie pracował na granicy możliwości.

Rodzaj połączenia Co dzieje się z napięciem Co dzieje się z prądem Typowe zastosowanie Na co uważać
Szeregowe Napięcia poszczególnych elementów się sumują Prąd jest taki sam przez cały łańcuch Akumulatory, łańcuchy LED, elementy pomiarowe Awaria jednego elementu często przerywa cały tor
Równoległe Każdy odbiornik dostaje to samo napięcie Prąd dzieli się między gałęzie Oświetlenie, gniazda, moduły 24 V, czujniki Rosnący prąd całkowity wymaga dobrego zabezpieczenia i przekroju przewodów
Mieszane W jednej części układu napięcia się sumują, w innej są wspólne Prąd zmienia się zależnie od gałęzi Rozbudowane instalacje, automatyka, banki akumulatorów Trzeba analizować każdą gałąź osobno, a nie „na oko”

Ja patrzę na to tak: jeśli urządzenie ma dostać pełne napięcie zasilania, zwykle nie powinno wisieć w szeregu z innym odbiornikiem. Jeśli natomiast chcę zwiększyć napięcie pakietu albo uzyskać bardziej złożoną strukturę zasilania, układ mieszany staje się naturalnym wyborem. Kiedy już wiem, jak zachowuje się prąd i napięcie, łatwiej dobrać konkretny układ do źródła zasilania.

Kiedy wybrać szereg, równolegle albo układ mieszany

W instalacjach i zasilaniu najczęściej wygrywa nie „najmądrzejszy” układ, tylko ten, który najlepiej pasuje do zadania. W domowej elektryce zdecydowana większość odbiorników pracuje równolegle, bo każde urządzenie ma dostać swoje napięcie robocze. Szereg ma sens głównie tam, gdzie projekt wymaga sumowania napięć, ograniczenia prądu albo świadomego podziału parametrów między elementy.

Sytuacja Najlepszy układ Dlaczego Praktyczna uwaga
Oświetlenie 230 V w domu Równoległy Każda lampa dostaje pełne napięcie Jeśli jedna oprawa się uszkodzi, reszta zwykle działa dalej
Rozdział 24 V DC w automatyce Równoległy Moduły, czujniki i przekaźniki muszą mieć to samo napięcie Przy dłuższych odcinkach trzeba pilnować spadku napięcia
Pakiet 2 x 12 V Szeregowy Uzyskujesz 24 V zamiast 12 V Ogniwa powinny być zgodne i wyrównane przed połączeniem
Pakiet 12 V o większej pojemności Równoległy Napięcie zostaje to samo, rośnie dostępna pojemność prądowa Przed połączeniem trzeba zgrać napięcia ogniw lub akumulatorów
Łańcuch LED z ograniczeniem prądu Szeregowy Łatwiej kontrolować prąd pojedynczego toru Bez właściwego sterownika można szybko uszkodzić diody
Instalacja z kilkoma gałęziami zasilania Mieszany Część układu rozdziela napięcie, część tylko odbiera je z jednego źródła Warto rozrysować schemat, zanim cokolwiek skręcisz

W zasilaniu DC szczególnie pilnuję jednego szczegółu: spadek napięcia bywa ważniejszy niż sama moc zasilacza. Na krótkim odcinku 24 V działa dobrze, ale przy dłuższych przewodach i większym prądzie potrafi pojawić się problem z czujnikami, przekaźnikami albo modułami LED. W akumulatorach z kolei nie łączę przypadkowo różnych egzemplarzy, bo różnica napięć potrafi wywołać prąd wyrównawczy, czyli gwałtowny przepływ energii między źródłami. Następny krok to samo miejsce wykonania połączenia, bo od niego zależy serwis i bezpieczeństwo.

Gdzie takie połączenia robi się w praktyce

W instalacji budynkowej i w automatyce nie chodzi wyłącznie o sam schemat. Równie ważne jest to, gdzie połączenie powstaje. W dobrze zrobionym układzie przewody łączę tam, gdzie później da się do nich wrócić, sprawdzić je i ewentualnie poprawić bez demolowania pół ściany czy całej szafy.

  • Puszka łączeniowa - najlepsza tam, gdzie kilka przewodów trzeba połączyć w jednym punkcie i zostawić do kontroli.
  • Rozdzielnica - miejsce dla rozdziału zasilania na kilka obwodów; tu porządek i opis mają znaczenie większe niż w zwykłej puszce.
  • Skrzynka zaciskowa urządzenia - dobra tylko wtedy, gdy producent przewidział stałe przyłącze i miejsce na osprzęt połączeniowy.
  • Szafa sterownicza - tu liczy się segregacja torów mocy, sterowania i sygnału oraz czytelne prowadzenie przewodów.
  • Blok rozdzielczy - praktyczny punkt, z którego jedno zasilanie rozdzielam na kilka odpływów bez chaosu w przewodach.

W wilgotnym środowisku, przy drganiach albo podwyższonej temperaturze sama złączka to za mało. Potrzebna jest jeszcze właściwa obudowa, odciążenie mechaniczne i osprzęt dobrany do warunków pracy. Ja wolę wydać chwilę więcej na właściwe miejsce montażu niż później szukać przyczyny grzania się styku. Gdy miejsce jest już wybrane, przechodzę do techniki wykonania połączenia.

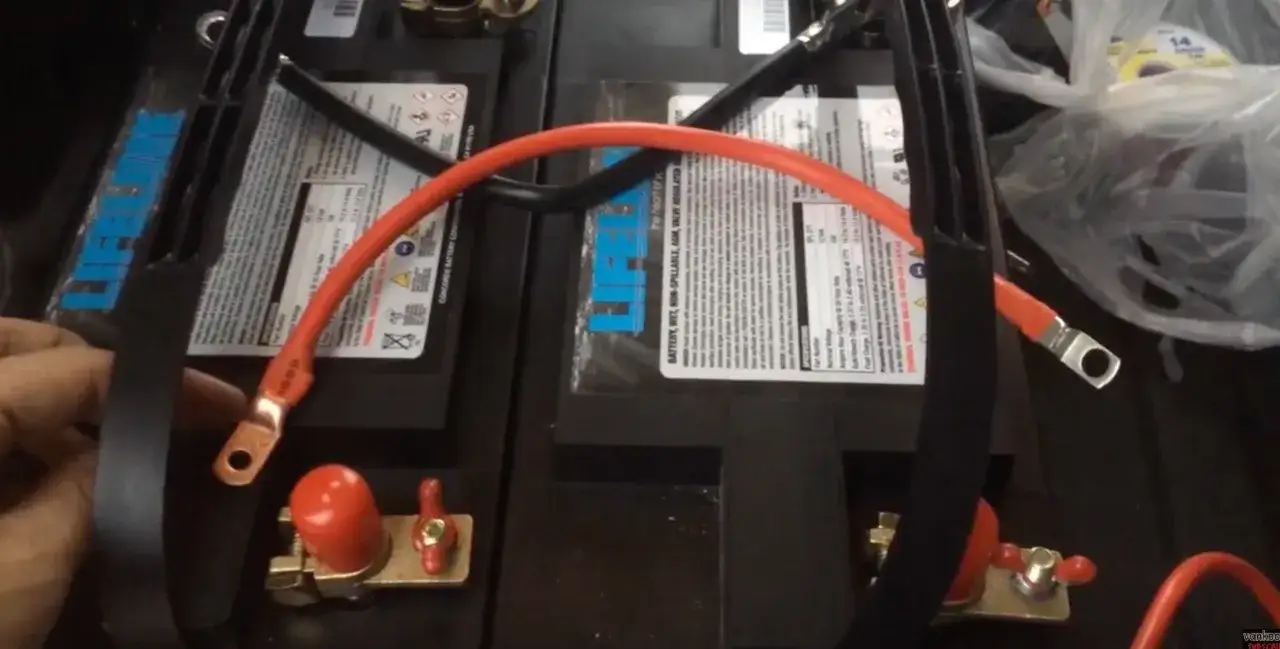

Połączenie kilku elementów: czerwony i czarny kabel łączą akumulatory. Widoczne zaciski i czerwone osłony.

Jak bezpiecznie połączyć przewody krok po kroku

Sam montaż nie jest trudny, ale wymaga dyscypliny. Nowoczesne złączki sprężynowe i zaciski śrubowe bardzo pomagają, jednak nie poprawią błędów po stronie przygotowania przewodu. Dobrą praktyką jest też pamiętanie, że wiele współczesnych złączek obsługuje przewody w szerokim zakresie, często od 0,14 do 4 mm², a w większych wariantach nawet do 6 mm², ale zawsze sprawdzam kartę konkretnego modelu.

  1. Odłączam zasilanie i potwierdzam brak napięcia miernikiem, a nie samym przełącznikiem.
  2. Dobieram miejsce połączenia, typ złączki i przekrój przewodu do prądu oraz warunków pracy.
  3. Odizolowuję tylko tyle żyły, ile wymaga zacisk. Przy przewodach linkowych używam tulejki, czyli metalowej końcówki zaciskanej na lince, jeśli zacisk tego wymaga albo jeśli chcę uzyskać bardziej powtarzalny styk.
  4. Wprowadzam przewód do zacisku bez skręcania gołej miedzi i bez dociskania „na siłę”.
  5. Układam przewody tak, żeby nie ciągnęły za zacisk i nie były zaginane pod ostrym kątem.
  6. Po zmontowaniu wykonuję kontrolę: ciągłość, poprawność połączeń, a w układach zasilania także próbę pod obciążeniem.

Jeżeli trafia się aluminium, nie traktuję go jak zwykłej miedzi. To materiał wymagający odpowiednich złączek i, w wielu przypadkach, pasty stykowej dopuszczonej do Al. W praktyce właśnie takie detale robią różnicę między połączeniem, które działa „na stole”, a połączeniem, które przetrwa sezon grzewczy, wilgoć albo wibracje maszyny. Po poprawnym montażu zostaje jeszcze jedna rzecz: wyłapanie błędów, zanim wyjdą po kilku miesiącach.

Najczęstsze błędy, które psują nawet dobry projekt

Najgorsze usterki rzadko wynikają z jednego spektakularnego błędu. Zwykle składają się z kilku drobiazgów: złego osprzętu, zbyt ciasnego montażu i braku kontroli po uruchomieniu. To właśnie dlatego przy łączeniu wielu przewodów wolę działać metodycznie niż szybko.

  • Skręcanie przewodów i owijanie ich taśmą - wygląda prosto, ale nie daje powtarzalnego docisku i z czasem potrafi się rozluźnić.
  • Mieszanie miedzi z aluminium bez odpowiedniego osprzętu - różne materiały pracują inaczej i mogą powodować wzrost oporu styku oraz grzanie.
  • Za mała złączka do zbyt wielu żył - przewody zaczynają się luzować albo wchodzą płytko, więc kontakt jest niepewny.
  • Zbyt mała puszka - nie ma miejsca na promień gięcia, serwis i poprawne ułożenie przewodów.
  • Łączenie poza puszką lub bez dostępu serwisowego - utrudnia kontrolę i naprawę, a w instalacji budynkowej to kiepski pomysł.
  • Brak oznaczeń przewodów - w rozdzielnicy szybko robi się chaos, zwłaszcza między L, N, PE oraz zasilaniem DC.
  • Łączenie akumulatorów o różnych napięciach - to prosta droga do dużych prądów wyrównawczych i uszkodzeń ogniw.

Jeśli po uruchomieniu coś się grzeje, trzaska albo pracuje niestabilnie, nie traktuję tego jak drobnostki estetycznej. To zwykle sygnał, że połączenie ma zły styk, przeciążenie albo złą geometrię montażu. Kiedy problem wraca po czasie, najczęściej winny jest nie sam przewód, tylko sposób jego wprowadzenia do zacisku. Na końcu liczy się jeszcze organizacja, bo dobra instalacja to taka, którą da się potem czytać bez zgadywania.

Jak zostawić połączenia, żeby nie utrudniały pracy po montażu

Najlepsze instalacje nie tylko działają, ale też dają się naprawić bez stresu. Dlatego zawsze zostawiam sobie i serwisantowi czytelny układ: podpisane przewody, logiczne grupowanie i trochę rezerwy miejsca. To niby proste, ale właśnie te drobiazgi robią różnicę po roku, trzech latach albo przy pierwszej modernizacji.

  • Oznaczam obwody i zaciski, żeby wiadomo było, co zasila dana gałąź.
  • Rozdzielam tor mocy od sterowania i sygnałów, bo wtedy pomiary i diagnostyka są szybsze.
  • Zostawiam zapas przewodu, ale nie na tyle duży, żeby tworzyć przypadkową plątaninę w puszce.
  • Robię zdjęcie przed zamknięciem obudowy - po czasie to często najszybsza dokumentacja.
  • Trzymam jeden system złączek i osprzętu w danym miejscu, bo mieszanie rozwiązań zwiększa ryzyko błędu.
  • Notuję przekrój przewodu i zabezpieczenie, szczególnie tam, gdzie obwód ma być rozwijany w przyszłości.

W praktyce dobre połączenie nie polega na tym, żeby przewody tylko razem trzymały się mechanicznie. Liczy się jeszcze topologia układu, miejsce montażu, poprawny dobór zacisków i sensowny opis. Jeśli trzymam się tych zasad, instalacja jest nie tylko bezpieczniejsza, ale też zwyczajnie tańsza w utrzymaniu i mniej kłopotliwa przy kolejnej rozbudowie.

FAQ - Najczęstsze pytania

Połączenie szeregowe stosuje się, gdy chcemy sumować napięcia (np. w pakietach akumulatorów) lub kontrolować przepływ prądu (np. w łańcuchach LED). Prąd płynie jedną drogą, a napięcie dzieli się między elementami. Pamiętaj, że awaria jednego elementu przerywa cały obwód.
Połączenie równoległe jest idealne, gdy wszystkie odbiorniki mają otrzymać identyczne napięcie, np. w oświetleniu domowym, modułach 24V czy gniazdach. Napięcie na każdej gałęzi jest takie samo, a prąd się rozdziela. Wymaga odpowiedniego zabezpieczenia i przekroju przewodów ze względu na sumujący się prąd.
Przewody najlepiej łączyć w miejscach zapewniających dostęp i bezpieczeństwo, takich jak puszki łączeniowe, rozdzielnice, skrzynki zaciskowe urządzeń, szafy sterownicze lub bloki rozdzielcze. Unikaj łączenia "w trasie" przewodu, aby ułatwić serwisowanie i kontrolę.
Do najczęstszych błędów należą: skręcanie przewodów i owijanie taśmą, mieszanie miedzi z aluminium bez odpowiedniego osprzętu, używanie zbyt małych złączek lub puszek, łączenie poza dostępem serwisowym oraz brak oznaczeń przewodów. Błędy te prowadzą do niestabilności i awarii.
Oznaczanie przewodów i obwodów jest kluczowe dla bezpieczeństwa, łatwości diagnostyki i przyszłego serwisowania. Pozwala szybko zidentyfikować, co zasila dana gałąź, rozdzielić tory mocy od sterowania i uniknąć chaosu w rozdzielnicy, co oszczędza czas i koszty.
