Falownik sieciowy - Jak podłączyć, by działał bez awarii?

Falownik sieciowy nie jest zwykłym urządzeniem „do podłączenia i zapomnienia”. Od tego, jak go dobierzesz, jak zabezpieczysz i jak zintegrujesz z instalacją budynku, zależy stabilność pracy całego układu, bezpieczeństwo domowników oraz to, czy energia faktycznie będzie oddawana do sieci bez problemów. W tym tekście pokazuję, na co patrzeć przed uruchomieniem, jakie formalności są istotne w Polsce i które błędy najczęściej kończą się wyłączeniami albo poprawkami po odbiorze.

Co naprawdę oznacza podłączenie falownika do sieci i kiedy ma sens

W praktyce chodzi o układ, w którym falownik zamienia prąd stały z paneli na prąd przemienny zsynchronizowany z siecią 230/400 V i 50 Hz. Taki inwerter nie pracuje jak niezależne źródło w próżni: musi „widzieć” parametry sieci i dostosować do nich swoją pracę. Jeśli sieć znika, dobry falownik sieciowy odłącza się automatycznie, bo to podstawowy warunek bezpieczeństwa i ochrony przed pracą wyspową.

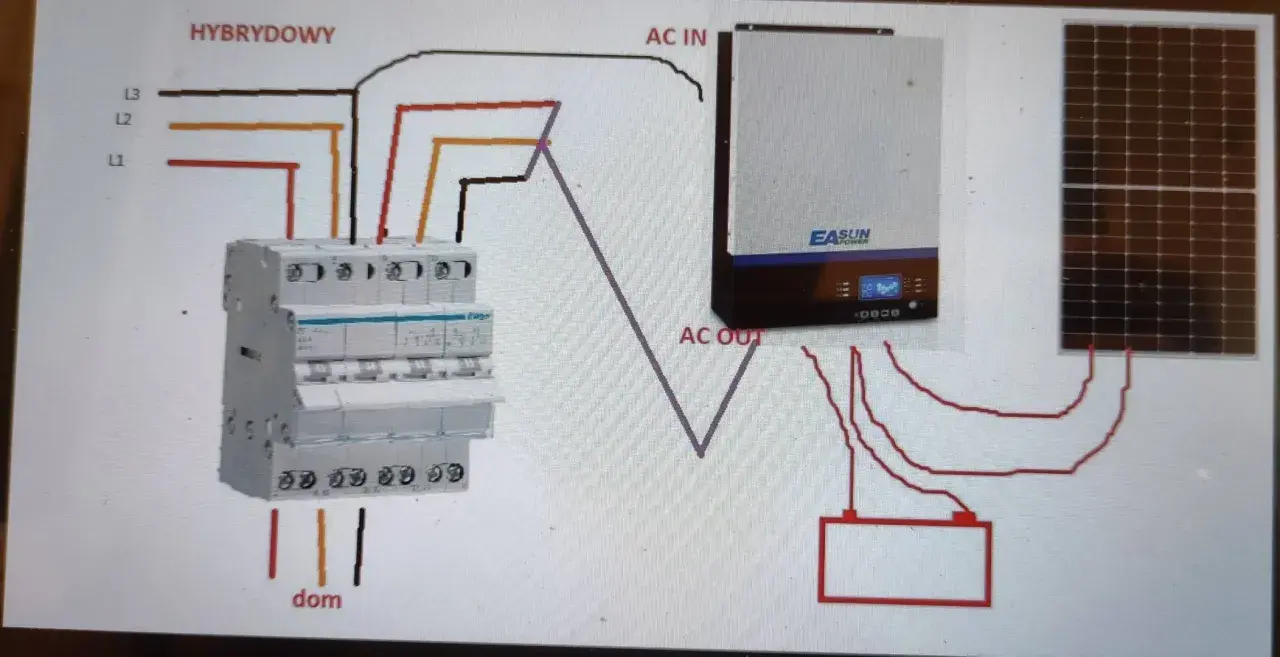

Ja patrzę na ten temat prosto: jeśli instalacja ma zasilać budynek i ewentualnie oddawać nadwyżki, potrzebujesz układu on-grid albo hybrydowego. Jeśli ma działać całkowicie autonomicznie, mówimy o innym rozwiązaniu, z inną logiką zabezpieczeń i innymi oczekiwaniami wobec magazynu energii. To rozróżnienie jest ważne już na starcie, bo później decyduje o kablach, automatyce i formalnościach.

W Polsce większość domowych i małych firmowych realizacji to właśnie instalacje współpracujące z siecią publiczną. I tu zaczynają się najważniejsze pytania: jaki typ falownika wybrać, jak go wpiąć i co musi być spełnione, żeby operator nie zakwestionował przyłączenia. Do tego przechodzę w następnej sekcji.

Jaki falownik wybrać do pracy z siecią

Najczęstszy błąd polega na tym, że ktoś wybiera urządzenie wyłącznie po mocy, a pomija sposób pracy z siecią, układ faz i wymagania operatora. W praktyce liczą się trzy rzeczy: rodzaj falownika, zgodność z warunkami przyłączenia oraz sposób zarządzania eksportem energii.

W budynkach z większym poborem mocy zwykle lepiej sprawdza się układ trójfazowy, bo łatwiej równomiernie obciążyć instalację. Przy mniejszych systemach też da się pracować sensownie na jednej fazie, ale trzeba sprawdzić, jak wygląda istniejące przyłącze, jakie są odbiorniki i czy lokalna sieć nie będzie miała problemu z podbiciem napięcia. Jeśli planujesz ograniczyć oddawanie energii do sieci, przydaje się funkcja zero export, czyli blokada eksportu nadwyżek.

Ten wybór nie powinien być przypadkowy, bo od niego zależą późniejsze formalności i zgodność z wymaganiami operatora. A to już prowadzi bezpośrednio do strony techniczno-prawnej całej operacji.

Jakie formalności i normy trzeba spełnić w Polsce

URE przypomina, że mikroinstalacja to źródło OZE o mocy do 50 kW, przyłączone do sieci o napięciu znamionowym niższym niż 110 kV. Dla prosumenta oznacza to zwykle prostszy tryb przyłączenia niż w przypadku większych instalacji, ale nie znaczy to, że można pominąć wymagania techniczne. Zgłoszenie do OSD składa się dopiero po przygotowaniu odpowiednich zabezpieczeń i układu pomiarowego, a operator ma obowiązek przyłączyć mikroinstalację w terminie 30 dni od zgłoszenia, o ile wszystko jest zgodne z wymaganiami.

W praktyce operator patrzy nie tylko na samą moc, ale też na zgodność urządzeń z aktualnymi zasadami przyłączenia. PTPiREE publikuje wykaz certyfikowanych urządzeń, a OSD weryfikuje między innymi zgodność z wymogami NC RfG, normami PN-EN 50549 oraz aktualnymi wymaganiami IRiESD. W części przypadków znaczenie ma też komunikacja, na przykład port RS485 i obsługa protokołu SUNSPEC, jeśli operator tego oczekuje.

To oznacza prostą rzecz: nawet dobry falownik z katalogu może zostać odrzucony, jeśli nie pasuje do lokalnych wymagań. Właśnie dlatego dokumentacja producenta i wersja certyfikatu są tak samo ważne jak sam model urządzenia. Kiedy to jest jasne, można przejść do praktyki montażu.

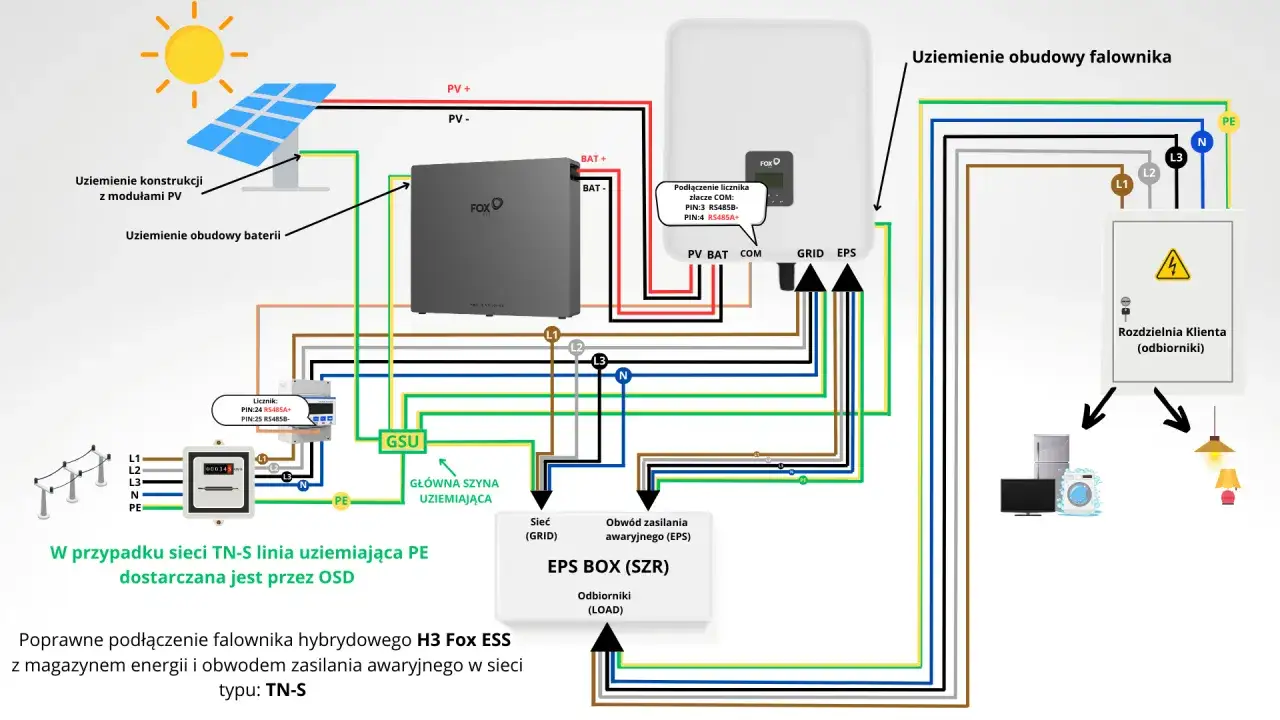

Jak wygląda bezpieczne podłączenie krok po kroku

Tu nie będę udawał, że wystarczy „spiąć przewody”. W realnej instalacji liczy się kolejność, zabezpieczenia i sprawdzenie zgodności całego toru prądowego. Sama idea jest prosta, ale szczegóły decydują o tym, czy układ działa stabilnie przez lata, czy zaczyna się wyłączać przy pierwszym upalnym dniu.

1. Sprawdź dokumentację falownika i warunki przyłączenia. Zaczynam od parametrów wejściowych DC, zakresu napięcia MPPT, wymagań co do zabezpieczeń AC i zaleceń producenta dotyczących uziemienia.
2. Dobierz przewody i zabezpieczenia. Po stronie AC musi być odpowiedni wyłącznik nadprądowy, a po stronie DC zabezpieczenia dobrane do liczby stringów i spodziewanych prądów. Przy przepięciach potrzebne są ograniczniki przepięć, czyli SPD.
3. Zadbaj o prawidłowe uziemienie. To nie jest detal. Uziemienie wpływa na bezpieczeństwo porażeniowe, odporność na przepięcia i poprawną pracę całej instalacji.
4. Podłącz stronę DC zgodnie z polaryzacją. Pomyłka na tym etapie bywa kosztowna. Stringi muszą być wpięte do odpowiednich wejść MPPT, a złącza mają być wykonane zgodnie z systemem producenta.
5. Wykonaj stronę AC. Tu ważny jest dobór przekroju przewodu, długości trasy i punktu wpięcia do rozdzielnicy. Zbyt mały przekrój powoduje spadki napięcia i późniejsze problemy z synchronizacją.
6. Skonfiguruj parametry sieciowe. Falownik musi pracować na właściwym profilu sieci, z poprawnymi progami odłączenia, funkcjami antywyspowymi i ewentualnym ograniczeniem eksportu.
7. Przeprowadź test uruchomieniowy. Sprawdza się napięcia, poprawność faz, reakcję na podłączenie do sieci i zachowanie przy braku zasilania z zewnątrz.

W praktyce nie zaczynam od „uruchomienia na próbę”, tylko od pomiarów i kontroli połączeń. To oszczędza czas i nerwy, bo źle skręcony zacisk albo zły tor ochronny potrafią zrobić większy bałagan niż sam zakup nieodpowiedniego urządzenia. Gdy montaż jest poprawny, zostaje jeszcze kwestia błędów, które najczęściej wychodzą dopiero po włączeniu systemu.

Najczęstsze błędy i objawy źle zrobionego przyłączenia

Najbardziej typowe problemy powtarzają się zaskakująco regularnie. Z mojego doświadczenia wynika, że nie są to wcale „egzotyczne” awarie, tylko zwykłe konsekwencje pośpiechu, złego doboru komponentów albo ignorowania warunków lokalnej sieci.

• Brak zgodności certyfikacyjnej - urządzenie nie spełnia aktualnych wymagań OSD i zgłoszenie wraca do poprawy.
• Zbyt cienkie przewody - rośnie spadek napięcia, falownik gubi synchronizację albo ogranicza moc.
• Źle dobrane zabezpieczenia - instalacja działa niestabilnie lub nie ma właściwej ochrony przy zwarciu i przepięciu.
• Słabe uziemienie - zwiększa ryzyko zakłóceń, błędów pracy i problemów z ochroną przeciwporażeniową.
• Brak analizy napięcia w punkcie przyłączenia - instalacja wyłącza się w słoneczne dni, choć „na papierze” wszystko wygląda dobrze.
• Źle ustawiony eksport do sieci - nadwyżki energii trafiają tam, gdzie nie powinny, albo limiter działa zbyt agresywnie.

URE opisuje też zjawisko, które wielu właścicieli instalacji zaskakuje: falownik może odłączać się przy napięciu rzędu 207-253 V, a w praktyce problem potrafi pojawić się nawet wtedy, gdy formalnie średnia dziesięciominutowa jeszcze nie przekracza limitu. To oznacza, że sieć może być „na granicy” i urządzenie zacznie reagować wcześniej, niż podpowiada sam odczyt z miernika. Jeżeli takie objawy się pojawiają, nie szukałbym winy wyłącznie w falowniku. Najpierw sprawdzam sieć, przekrój przewodów i sposób wpięcia do rozdzielnicy.

To właśnie dlatego sama lista elementów nie wystarcza. Trzeba jeszcze wiedzieć, jak ograniczyć ryzyko problemów po pierwszym uruchomieniu.

Co zrobić, gdy instalacja zaczyna gubić synchronizację

Jeżeli falownik co jakiś czas się wyłącza, nie reaguję od razu wymianą urządzenia. Najpierw sprawdzam przyczynę, bo bardzo często źródłem kłopotu jest nie sprzęt, tylko warunki pracy. Najlepiej działa podejście warstwowe.

• Sprawdzenie napięcia w punkcie przyłączenia - jeśli napięcie rośnie zbyt wysoko w południe, problem leży w sieci albo w zbyt mało odpornym projekcie toru AC.
• Weryfikacja przekroju i długości przewodów - zbyt duże spadki lub wzrosty napięcia potrafią wywołać odłączanie falownika.
• Kontrola ustawień profilu sieciowego - parametry muszą odpowiadać wymaganiom lokalnym, a nie tylko fabrycznym domyślnym nastawom.
• Ograniczenie eksportu - przy wrażliwych punktach sieci pomaga limiter lub tryb pracy z magazynem energii.
• Rozłożenie obciążenia na fazy - w instalacjach trójfazowych to często prostsza droga niż szukanie „magicznych” ustawień.

Jeśli instalacja jest projektowana od zera, najlepiej od razu uwzględnić te scenariusze, zamiast łatać je po odbiorze. Dobrze dobrany falownik, sensowny przekrój przewodów i realna analiza napięcia w punkcie przyłączenia robią większą różnicę niż marketingowe hasła o sprawności z katalogu. Na koniec zostaje już tylko krótka lista rzeczy, które sam sprawdzam przed oddaniem układu do pracy.

Co sprawdzam przed odbiorem, żeby nie wracać do poprawki

Przed uznaniem instalacji za gotową robię krótki, ale konkretny przegląd. Dzięki temu nie odkrywam po tygodniu, że jedna z faz pracuje inaczej, a falownik ma ustawiony profil niepasujący do sieci. To są drobiazgi tylko z pozoru.

• zgodność modelu falownika z dokumentacją i certyfikatem,
• poprawność połączeń DC i AC,
• uziemienie i ciągłość połączeń ochronnych,
• dobór zabezpieczeń nadprądowych, przeciwprzepięciowych i różnicowoprądowych,
• ustawienia sieciowe i ewentualny limiter eksportu,
• reakcję układu na zanik napięcia z sieci,
• czytelność opisu w rozdzielnicy i możliwość szybkiego odłączenia instalacji.

Jeżeli te punkty są domknięte, falownik zwykle pracuje spokojnie i nie wymaga ciągłych interwencji. Właśnie tak traktuję podłączenie do sieci: nie jako jednorazowe spięcie przewodów, tylko jako układ, który ma działać przewidywalnie, bezpiecznie i zgodnie z wymaganiami operatora przez długi czas.
