Budowa ogranicznika przepięć nie jest przypadkowa: to układ, który ma odprowadzić energię udaru zanim dotrze ona do zasilacza, automatu czy falownika. W praktyce liczy się nie tylko sam element ograniczający, ale też rozłącznik termiczny, sposób sygnalizacji uszkodzenia, dobezpieczenie i poprawne wpięcie w instalację. W tym tekście rozkładam cały aparat na części, pokazuję, jak działa w typowej sieci 230/400 V i na co patrzeć przy doborze.
Najważniejsze informacje w pigułce
- Ogranicznik przepięć pracuje równolegle do obwodu i w normalnym stanie praktycznie nie przewodzi.
- W środku najczęściej znajdziesz warystor MOV, iskiernik lub iskiernik gazowy, rozłącznik termiczny oraz wskaźnik stanu.
- Typ 1 chroni wejście instalacji, typ 2 rozdzielnice, a typ 3 odbiorniki końcowe i wrażliwą elektronikę.
- Najważniejsze parametry w karcie katalogowej to Uc, Up, In, Imax, Iimp oraz wytrzymałość zwarciowa.
- Krótkie połączenia, poprawne uziemienie i właściwe zabezpieczenie nadprądowe często robią większą różnicę niż sam napis na obudowie.
Z czego składa się ogranicznik i po co jest każdy element
Jeśli rozbieram taki aparat na czynniki pierwsze, patrzę na niego jak na zestaw kilku współpracujących bloków, a nie jeden „czarny moduł”. Najważniejsza zasada jest prosta: element ochronny ma przejąć udar, a element odłączający ma nie dopuścić do tego, by po udarze urządzenie zostało w instalacji jako źródło awarii. To właśnie odróżnia dobry SPD od prostego „pudełka z elektroniką”.
| Element | Rola w urządzeniu | Co daje w praktyce |
|---|---|---|
| Warystor MOV | Ogranicza wzrost napięcia przez gwałtowny spadek rezystancji przy udarze | Szybko „ścina” przepięcie w typowych SPD typu 2 i 3 |
| Iskiernik lub iskiernik gazowy | Tworzy kontrolowaną drogę wyładowania dla dużej energii | Sprawdza się tam, gdzie liczy się wyższa odporność energetyczna |
| Rozłącznik termiczny | Odłącza zużyty lub przegrzany element ochronny | Chroni przed pożarem i trwałym uszkodzeniem modułu |
| Bezpiecznik rezerwowy | Koordynuje pracę SPD z instalacją przy zwarciu | Pomaga bezpiecznie odciąć aparat, gdy uszkodzenie jest większe niż zwykłe przegrzanie |
| Wskaźnik stanu | Pokazuje, czy moduł pracuje poprawnie | Ułatwia szybką kontrolę w rozdzielnicy |
| Styk zdalnej sygnalizacji | Przekazuje informację o uszkodzeniu do automatyki, BMS lub PLC | Przyspiesza diagnostykę w obiekcie bez otwierania szafy |
| Podstawa i moduł wtykowy | Ułatwiają montaż, wymianę i kodowanie mechanicze | Przyspieszają serwis i ograniczają ryzyko pomyłki |
W nowoczesnych konstrukcjach spotyka się też rozwiązania hybrydowe, gdzie iskiernik i warystor pracują razem w jednym bloku. To ma sens wtedy, gdy potrzebujesz jednocześnie dużej zdolności odprowadzania energii i szybkiego ograniczania napięcia. W ochronie linii sygnałowych spotkasz podobną logikę, tylko z innymi napięciami i często z większym naciskiem na mały wpływ na sam tor transmisyjny. Kiedy wiem już, co siedzi w środku, łatwiej przejść do tego, jak aparat zachowuje się w chwili udaru.
Jak ogranicznik zachowuje się w czasie przepięcia
Najważniejsze jest to, że SPD nie pracuje w szeregu z odbiornikiem, tylko równolegle do chronionego obwodu. W normalnym stanie ma bardzo dużą rezystancję, więc praktycznie „śpi”. Dopiero gdy napięcie przekroczy próg zadziałania, element ochronny zaczyna przewodzić i kieruje energię do ziemi lub do przewodu ochronnego, ograniczając napięcie widziane przez odbiornik.
- W stanie spoczynku układ ma minimalny wpływ na zasilanie i nie powinien powodować zauważalnego obciążenia.

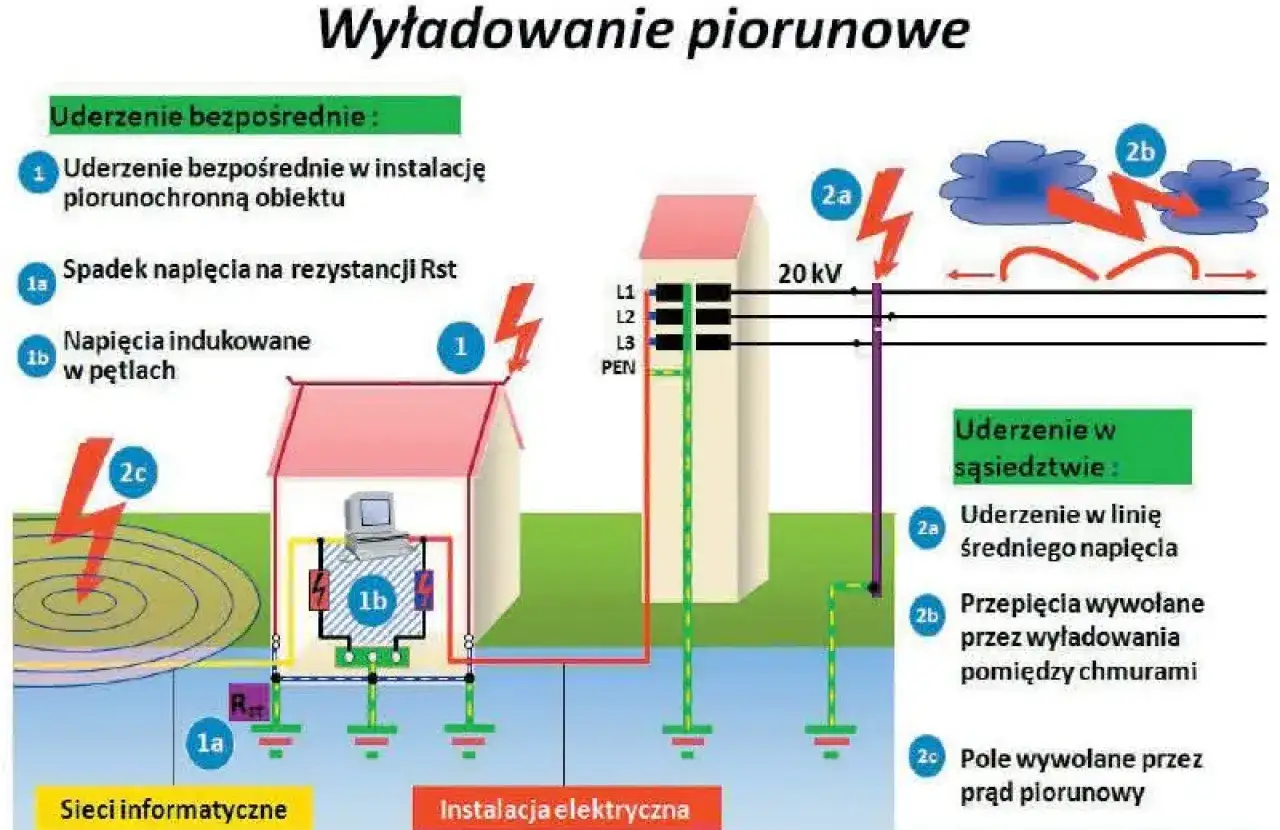

- Gdy pojawia się udar z łączeń, wyładowań atmosferycznych albo indukcji, element nieliniowy przechodzi w stan przewodzenia.
- Przepięcie zostaje „ścięte” do poziomu ochrony, czyli wartości, którą urządzenia za SPD mogą bezpiecznie przeżyć.
- Po przejściu impulsu aparat wraca do pracy, o ile nie został nadmiernie obciążony energią lub nie wystąpił trwały wzrost prądu upływu.
- Jeżeli element ochronny się zużyje, rozłącznik termiczny albo układ odłączający ma go odłączyć od instalacji.
Tu wychodzi najważniejsza różnica między poszczególnymi technologiami. Warystor reaguje bardzo szybko i świetnie nadaje się do „obcinania” napięcia, ale przy złych warunkach pracy może się przegrzać. Iskiernik jest z kolei lepszy tam, gdzie liczy się duża energia udarowa i wysoka odporność na impuls. Dobrze dobrany SPD łączy szybkość z odpornością, zamiast udawać, że jeden element załatwi każdy scenariusz. Ta różnica w zachowaniu wynika właśnie z typu aparatu, więc dalej porównuję najważniejsze odmiany.
Różnice między typami 1, 2 i 3 w praktyce
Sam zapis na obudowie niewiele mówi, jeśli nie wiesz, gdzie aparat ma pracować i jakie udary ma przyjąć. Ja patrzę na to jak na kolejne poziomy ochrony: od wejścia instalacji, przez rozdzielnice, aż po sam odbiornik. W obiektach z sensowną ochroną przeciwprzepięciową te poziomy nie konkurują ze sobą, tylko się uzupełniają.
| Typ SPD | Gdzie zwykle go montuję | Jaki element dominuje | Co powinien przejąć | Praktyczny komentarz |
|---|---|---|---|---|
| Typ 1 | Na wejściu instalacji, przy rozdzielnicy głównej | Iskiernik lub technika iskiernikowa | Najcięższe udary, także związane z bezpośrednimi efektami wyładowań | To pierwszy poziom ochrony w obiekcie z zewnętrzną instalacją odgromową |
| Typ 1+2 | W tym samym miejscu co typ 1, gdy chcę połączyć dwa poziomy ochrony | Iskiernik + warystor | Dużą energię i jednocześnie lepsze ograniczenie napięcia | To wygodne rozwiązanie, gdy brakuje miejsca i chcesz skrócić tor ochrony |
| Typ 2 | W rozdzielnicach głównych i podrozdzielnicach | Warystor MOV | Przepięcia indukowane i łączeniowe | Najczęściej spotykany poziom ochrony w instalacjach budynkowych i przemysłowych |
| Typ 3 | Tuż przed odbiornikiem, gniazdem, zasilaczem lub sterownikiem | Układ o niskim poziomie ochrony, zwykle z warystorem | Resztki energii po wcześniejszych stopniach ochrony | To ostatnia bariera dla elektroniki wrażliwej, np. serwerów, PLC i zasilaczy |
Co decyduje o bezpiecznej pracy i długiej żywotności
Najwięcej awarii nie wynika z tego, że SPD było „za słabe”, tylko z tego, że pracowało w złych warunkach. Rozłącznik termiczny, poprawnie dobrane dobezpieczenie, krótki tor połączeń i kontrola stanu modułu są tak samo ważne jak sam element ograniczający. To jest ten fragment, którego wielu początkujących nie docenia.
- Rozłącznik termiczny odcina przegrzany warystor lub moduł hybrydowy, zanim problem przejdzie w uszkodzenie obudowy albo sąsiednich aparatów.
- Bezpiecznik rezerwowy porządkuje pracę układu przy zwarciu i musi być zgodny z zaleceniami producenta, a nie dobrany „na oko”.
- Wskaźnik mechaniczny, LED albo styk sygnalizacyjny pozwala szybko ocenić, czy aparat nadal pracuje, a w obiekcie przemysłowym łatwo podłączyć to do PLC lub BMS.
- Uziemienie i wyrównanie potencjałów muszą być niskooporowe i krótkie, bo każdy dodatkowy centymetr przewodu dokłada indukcyjność oraz podnosi napięcie resztkowe.
Jeśli mam wskazać jeden detal, który najbardziej psuje skuteczność ochrony, to są nim zbyt długie przewody. W praktyce montażowej warto dążyć do jak najkrótszego połączenia między SPD, szyną PE i chronionym obwodem; w poradnikach instalacyjnych często przyjmuje się, że łączna długość połączeń powinna być mniejsza niż około 1 m. To nie jest kosmetyka. Przy udarze ten nadmiar przewodu potrafi podnieść napięcie dokładnie w momencie, gdy instalacja powinna je obniżać.
Warto też pamiętać o dwóch sytuacjach serwisowych. Po pierwsze, jeśli wykonuję próbę rezystancji izolacji, moduły SPD powinny być wyjęte albo badanie trzeba zrobić przed ich montażem, bo samo urządzenie przewodzi przy wysokim napięciu testowym i może zafałszować wynik. Po drugie, różnicówka przed ogranicznikiem bywa problematyczna, bo podczas udaru widzi duży prąd doziemny i może zadziałać niepotrzebnie albo zostać przeciążona. Żeby nie zgadywać, warto potem spojrzeć na kartę katalogową i wyłapać parametry, które naprawdę coś mówią.
Jak czytać tabliczkę i kartę katalogową
Na obudowie ogranicznika często widzę skróty, które dla laika wyglądają jak losowy zestaw liter. Dla mnie to najkrótszy opis tego, co aparat umie znieść, co zrobi z napięciem i jak ma być zabezpieczony. W normach dla urządzeń tego typu punktem odniesienia są dziś między innymi IEC 61643-01:2024 oraz IEC 61643-11:2025, więc warto patrzeć na parametry w ich logice, a nie tylko na nazwę handlową.
| Parametr | Co oznacza | Na co patrzę w praktyce |
|---|---|---|
| Uc | Maksymalne trwałe napięcie pracy | Musi być dobrane do napięcia sieci, żeby aparat nie pracował na granicy swoich możliwości |
| Up | Poziom ochrony, czyli napięcie resztkowe | Im niższe, tym lepiej, ale tylko wtedy, gdy mieści się w wytrzymałości izolacji chronionego urządzenia |
| In | Znamionowy prąd wyładowczy, zwykle dla impulsu 8/20 | Pokazuje, ile energii aparat może przyjąć wielokrotnie w typowej pracy typu 2 |
| Imax | Maksymalny prąd wyładowczy dla pojedynczego impulsu 8/20 | Przydaje się, gdy chcę porównać odporność kilku modeli tego samego typu |
| Iimp | Prąd udarowy dla impulsu 10/350 | To kluczowy parametr dla typu 1 i miejsc narażonych na cięższe udary odgromowe |
| Wytrzymałość zwarciowa i dobezpieczenie | Zakres, w którym aparat może pracować bezpiecznie z zabezpieczeniem nadprądowym | Sprawdzam, czy instalacja wymaga dodatkowego bezpiecznika i jaki ma być jego typ |
| Sygnalizacja | Wskaźnik lokalny albo styk zdalny | Pomaga mi szybko ocenić, czy SPD trzeba wymienić, bez rozbierania rozdzielnicy |
Największy błąd przy zakupie polega na porównywaniu tylko jednego parametru, najczęściej „amperów”. Dwa ograniczniki o podobnym In mogą mieć zupełnie inną budowę, inny poziom ochrony i inną wytrzymałość zwarciową. Ja zawsze patrzę na zestaw: typ, Uc, Up, prądy udarowe, sposób odłączenia i wymagania wobec dobezpieczenia. Gdy te liczby są już jasne, łatwiej unikać błędów, które w praktyce psują nawet dobry aparat.
Najczęstsze błędy przy montażu, które psują nawet dobry aparat
W instalacjach, które potem mają „dziwne” awarie elektroniki, bardzo często winny nie jest sam ogranicznik, tylko sposób jego wpięcia. To są błędy powtarzalne i niestety banalne. Zwykle nie wynikają ze złej woli, tylko z pośpiechu albo z przekonania, że SPD „i tak zadziała”.
- Zły typ względem miejsca montażu - typ 3 wstawiony na wejściu instalacji nie zastąpi aparatu typu 1 ani 1+2.
- Za długie przewody - każdy dodatkowy odcinek zwiększa indukcyjność i obniża realną skuteczność ochrony.
- Brak zgodności z zaleceniami producenta - szczególnie przy dobezpieczeniu i maksymalnym zabezpieczeniu poprzedzającym SPD.
- Złe usytuowanie względem RCD - różnicówka przed SPD potrafi zadziałać w najmniej odpowiednim momencie.
- Ignorowanie sygnalizacji uszkodzenia - jeśli wskaźnik pokazuje awarię, moduł nie jest już pełnoprawnym elementem ochrony.
- Test izolacji bez wyjęcia modułów - to potrafi dać fałszywy obraz instalacji i niepotrzebnie zestresować wykonawcę.
W praktyce dodaję do tego jeszcze jedną rzecz: po burzy warto spojrzeć nie tylko na kontrolkę, ale też na historię obiektu. Jeśli w budynku są częste przepięcia, dużo długich linii zewnętrznych albo maszrażliwą automatykę, pojedynczy moduł bez kaskady ochrony zwykle nie wystarcza. Tu lepiej myśleć systemowo niż ratować się jednym urządzeniem „na wszystko”. Na koniec zostaje tylko sprawdzenie, czy instalacja jest gotowa na kolejne przepięcie bez zbędnych niespodzianek.
Co sprawdziłbym przed wymianą modułu i kolejnym sezonem burzowym
Gdybym miał zamknąć temat w kilku prostych krokach, zacząłbym od stanu wskaźnika, potem sprawdził zgodność modułu z podstawą i dopiero na końcu patrzyłbym na całą resztę. Jeśli aparat ma styk zdalnej sygnalizacji, podłączam go tak, żeby informacja o awarii nie ginęła w szafie. Jeśli ochronnik ma już za sobą cięższy udar, nie zakładam, że „jeszcze trochę popracuje” - wymieniam go zgodnie z dokumentacją.
W dobrze zrobionej instalacji ogranicznik nie jest przypadkowym dodatkiem. To element całego łańcucha: od wejścia zasilania, przez rozdzielnice, aż po końcowe odbiory i sterowniki. Jeśli zadbasz o typ, parametry, krótkie połączenia i sensowną sygnalizację, konstrukcja aparatu zaczyna pracować tak, jak powinna. I właśnie wtedy ochrona przed przepięciami przestaje być deklaracją z katalogu, a staje się realnym zabezpieczeniem sprzętu.
