Dobrze dobrane zabezpieczenie termiczne silnika decyduje o tym, czy napęd przeżyje przeciążenie, długi rozruch albo problem z chłodzeniem. W praktyce nie chodzi tylko o jeden „termik”, ale o cały zestaw rozwiązań: od przekaźników przeciążeniowych, przez czujniki PTC w uzwojeniach, po kontrolę zaniku fazy i zbyt wysokiej temperatury otoczenia. W tym tekście rozkładam temat na czynniki pierwsze: pokazuję, co naprawdę grzeje silnik, jakie urządzenia chronią go najlepiej i jak dobrać ochronę do konkretnego zastosowania.
Najważniejsze rzeczy do zapamiętania o ochronie silnika przed przegrzaniem
- Najpewniejsza ochrona zależy od rodzaju pracy silnika, a nie od jednego uniwersalnego urządzenia.
- Klasyczny przekaźnik przeciążeniowy reaguje na prąd i dobrze sprawdza się w wielu napędach, ale nie zastępuje kontroli zwarcia ani wszystkich problemów cieplnych.
- Czujniki PTC mierzą temperaturę uzwojeń bezpośrednio i są najlepsze tam, gdzie rozruch jest ciężki albo obciążenie zmienia się gwałtownie.
- W trójfazie trzeba pilnować także zaniku fazy i asymetrii napięć, bo to szybka droga do przegrzania.
- Przy falowniku, pompie lub częstych startach sam prosty termik często nie wystarczy.
- Najwięcej błędów wynika z błędnej nastawy, złego doboru klasy wyzwalania i mylenia ochrony termicznej z ochroną zwarciową.
Skąd bierze się przegrzewanie silnika
Najpierw trzeba rozdzielić dwie rzeczy: przegrzanie nie zawsze oznacza awarię elektryczną. Często winne są warunki pracy, które podnoszą temperaturę szybciej, niż silnik zdąży ją oddać do otoczenia. Widziałem to zarówno w prostych wentylatorach, jak i w pompach czy przenośnikach - napęd wygląda „na sprawny”, a jednak po kilkunastu minutach zaczyna się robić za gorąco.
Najczęstsze przyczyny są dość powtarzalne: przeciążenie mechaniczne, zbyt długi rozruch, zanik jednej fazy, asymetria napięć, słabe chłodzenie, zabrudzone żebra, zatarte łożyska albo zbyt wysoka temperatura otoczenia. Do tego dochodzą częste starty i hamowania, które podbijają straty w uzwojeniach. W praktyce to właśnie te scenariusze trzeba uwzględnić przy doborze ochrony, bo sam prąd znamionowy z tabliczki nie wyjaśnia jeszcze całej historii.
Najważniejsza zasada jest prosta: jeśli silnik grzeje się od warunków pracy, to zabezpieczenie musi reagować na realny mechanizm tego grzania, a nie tylko „patrzeć”, czy prąd mieści się w normie. I tu przechodzimy do urządzeń, które robią to najlepiej.
Najczęściej stosowane rozwiązania i kiedy wybrać każde z nich
W praktyce ochronę przed przegrzaniem buduje się z kilku klocków, a nie z jednego elementu. Jeden element pilnuje przeciążenia, inne kontroluje temperaturę uzwojeń, jeszcze inne reaguje na zanik fazy. Najczytelniej pokazuje to porównanie.
| Rozwiązanie | Co wykrywa | Mocne strony | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Przekaźnik przeciążeniowy termiczny | Wzrost prądu i pośrednio nagrzewanie uzwojeń | Prosty, popularny, dobry do wielu standardowych napędów | Nie mierzy temperatury bezpośrednio | Silniki o przewidywalnym rozruchu i stałym obciążeniu |
| Przekaźnik elektroniczny | Przeciążenie, czasem też brak fazy i asymetrię | Bardziej precyzyjny, lepszy przy zmiennym obciążeniu i częstych startach | Więcej ustawień, wyższa cena, wymaga poprawnej konfiguracji | Napędy produkcyjne, większa odpowiedzialność procesu |
| PTC w uzwojeniu + przekaźnik termistorowy | Rzeczywistą temperaturę stojana/uzwojeń | Najlepsze przy trudnym rozruchu i miejscach, gdzie liczy się temperatura hot-spot | Wymaga silnika z czujnikami | Silniki krytyczne, przeciążane, pracujące w ciężkich warunkach |
| Czujnik zaniku fazy / asymetrii | Utratę fazy lub nierówność napięć | Szybko odcina napęd zanim zrobi się gorąco | Nie zastępuje ochrony termicznej | Trójfazowe napędy, gdzie awaria zasilania jest realnym ryzykiem |
| Kontrola temperatury obudowy lub łożysk | Wzrost temperatury zewnętrznej elementów | Pomaga wykryć problem z chłodzeniem lub tarciem | Reaguje później niż czujnik w uzwojeniu | Pompy, wentylatory, napędy narażone na awarie mechaniczne |
Jeśli miałbym wskazać najważniejszą różnicę, powiedziałbym tak: przekaźnik przeciążeniowy pilnuje skutku elektrycznego, a PTC pilnuje samego ciepła. To właśnie dlatego w trudniejszych aplikacjach oba rozwiązania często się uzupełniają, zamiast wzajemnie zastępować. A skoro już widać podział na typy ochrony, przejdźmy do tego, jak dobrać je bez zgadywania.
Jak dobrać ochronę do konkretnego silnika
Ja przy doborze patrzę zawsze na pięć rzeczy: prąd znamionowy, sposób rozruchu, charakter obciążenia, warunki chłodzenia i to, czy silnik pracuje w układzie trójfazowym czy jednofazowym. Dopiero potem wybieram urządzenie. Sama moc w kilowatach jest za mało precyzyjna, bo dwa silniki o tej samej mocy mogą pracować w zupełnie innych warunkach cieplnych.
W katalogach producentów warto też szukać odniesień do IEC 60947-4-1 dla przekaźników przeciążeniowych i IEC 60947-8 dla przekaźników termistorowych PTC. To nie jest detal dla kolekcjonerów norm, tylko szybka podpowiedź, w jakiej klasie ochrony pracuje dane urządzenie.
- Weź dane z tabliczki znamionowej. Prąd silnika ustawia się na prąd znamionowy, a nie „trochę wyżej na wszelki wypadek”. W wielu przekaźnikach właśnie taki punkt nastawy jest bazą całej ochrony.
- Sprawdź klasę rozruchu. Standardowe klasy wyzwalania to zwykle 10, 20 albo 30. Im wyższa klasa, tym dłużej urządzenie toleruje rozruch. Do zwykłych napędów często wystarcza klasa 10, a przy cięższym rozruchu trzeba spojrzeć wyżej.
- Oceń, jak często silnik startuje. Częste załączanie grzeje uzwojenia bardziej niż jeden długi cykl pracy. W takim układzie prosty, mechaniczny termik może działać poprawnie, ale niekoniecznie będzie najlepszym wyborem.
- Uwzględnij temperaturę otoczenia. Jeśli aparatura sterownicza stoi w cieplejszej rozdzielnicy niż sam silnik, przydaje się wersja kompensowana temperaturowo. Bez tego progi zadziałania potrafią „uciekać”.
- Sprawdź, czy napęd jest z falownikiem. Przy regulacji częstotliwości trzeba myśleć szerzej niż tylko o prądzie. W wielu przypadkach lepiej mieć niezależny nadzór temperatury w uzwojeniu niż polegać wyłącznie na elektronice napędu.
Dobry dobór to też pytanie o margines bezpieczeństwa. Jeśli obciążenie zmienia się skokowo, jeśli masz pompę, sprężarkę albo przenośnik z dużą bezwładnością, zwykła ochrona „na styk” bywa zbyt nerwowa. W takich sytuacjach lepiej zainwestować w rozwiązanie, które widzi temperaturę dokładniej albo potrafi rozróżnić przeciążenie od krótkiego, normalnego rozruchu.
Jak to podłączyć, żeby działało w praktyce

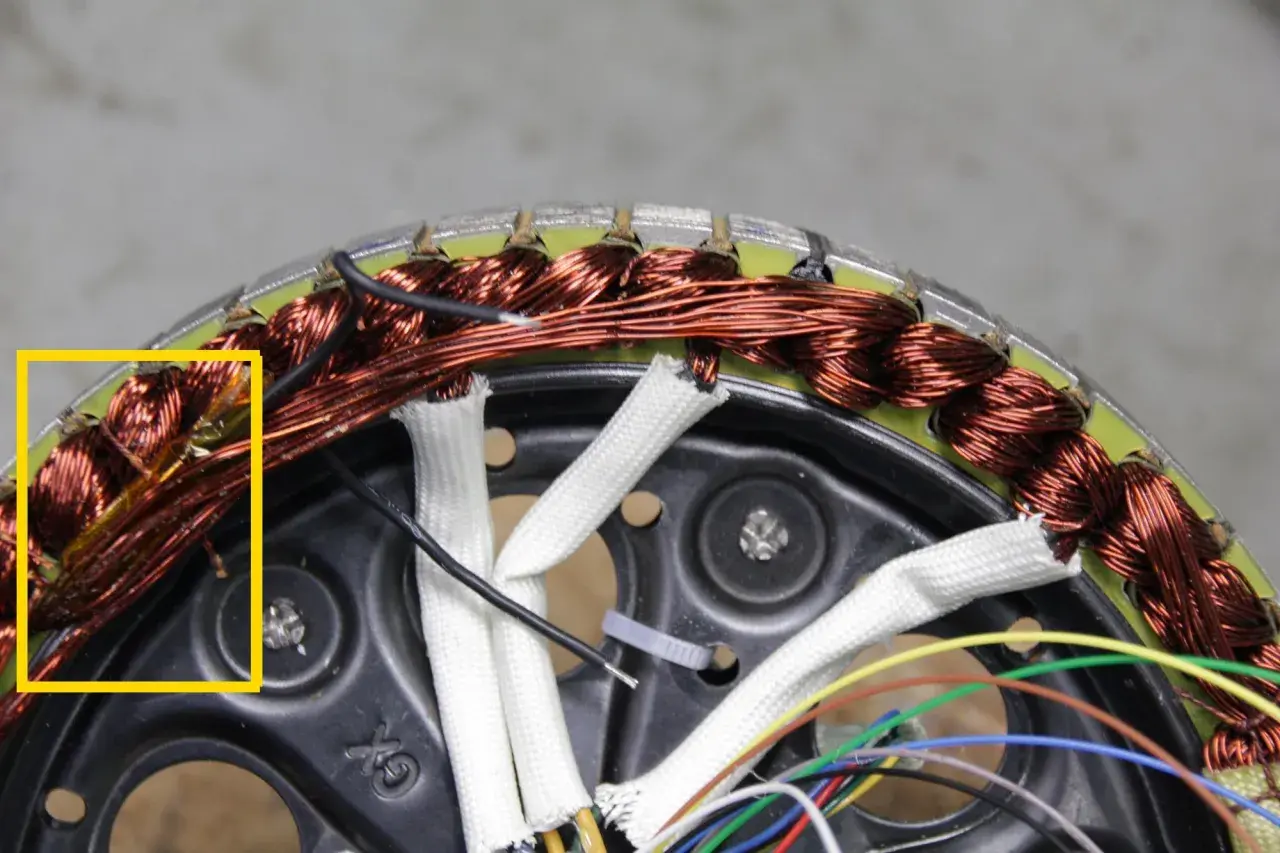

Najczęstszy układ jest prosty: prąd silnika przechodzi przez przekaźnik przeciążeniowy, a jego styk pomocniczy rozłącza cewkę stycznika. Wtedy po zadziałaniu napęd zostaje odłączony bez potrzeby ręcznego grzebania w torze mocy. Przy przekaźnikach termistorowych sprawa wygląda inaczej: czujniki PTC siedzą w uzwojeniu, a sam przekaźnik analizuje ich rezystancję i podejmuje decyzję o wyłączeniu.
W praktyce pilnuję też trzech szczegółów, bo właśnie one często decydują o skuteczności ochrony:
- Styk alarmowy i styk wyłączenia - alarm przydaje się do diagnostyki, a nie tylko do „gaszenia pożaru”.
- Reset ręczny lub automatyczny - ręczny jest bezpieczniejszy w maszynach, które nie powinny wystartować same po ostygnięciu.
- Koordynacja z zabezpieczeniem zwarciowym - termik nie zastępuje bezpiecznika ani wyłącznika nadprądowego. To dwa różne poziomy ochrony.
Jeśli silnik ma czujniki PTC, przewody z tych czujników prowadzi się osobnym obwodem do przekaźnika termistorowego. To ważne, bo taki układ ma reagować na temperaturę w samym uzwojeniu, a nie na przypadkowe sygnały z toru mocy. Dzięki temu działa tam, gdzie zwykły pomiar prądu już nie daje pełnego obrazu. I właśnie tu zaczynają się najczęstsze błędy montażowe.
Najczęstsze błędy, które skracają życie silnika
W warsztatach i na obiektach przemysłowych wracają ciągle te same pomyłki. Najbardziej kosztowna jest jedna: ustawienie ochrony „na wyczucie”, bez odniesienia do tabliczki znamionowej i rzeczywistego obciążenia. Druga to przekonanie, że skoro silnik „jeszcze pracuje”, to wszystko jest w porządku. Przegrzewanie zwykle zaczyna się długo przed całkowitym zatrzymaniem.
- Zbyt wysoka nastawa prądu - silnik dostaje za dużo tolerancji i grzeje się zbyt długo.
- Brak kontroli zaniku fazy - w trójfazie to jeden z najprostszych sposobów na szybkie uszkodzenie napędu.
- Ignorowanie temperatury otoczenia - szczególnie gdy przekaźnik siedzi w cieplejszej szafie niż sam silnik.
- Mylenie ochrony termicznej z zwarciową - jedno nie zastępuje drugiego.
- Brak ochrony przy częstych startach - silnik potrafi się przegrzać nawet wtedy, gdy średni prąd wydaje się akceptowalny.
- Wpinanie wszystkiego w jeden ogólny układ - przy maszynach krytycznych lepiej rozdzielić alarm, wyłączenie i diagnostykę.
Osobny problem pojawia się przy pompach i układach z chłodzeniem cieczą. Sama ochrona termiczna uzwojeń nie zawsze wykryje na czas suchobieg albo zanik medium chłodzącego, bo kłopot zaczyna się po stronie hydrauliki, a nie bezpośrednio w uzwojeniu. W takim przypadku potrzebny jest dodatkowy nadzór: czujnik suchobiegu, kontrola ciśnienia, czasem analiza prądu lub temperatura obudowy. To dobry moment, żeby powiedzieć wprost, kiedy jeden przekaźnik już nie wystarcza.
Kiedy trzeba dołożyć drugi poziom ochrony
Są aplikacje, w których standardowy przekaźnik przeciążeniowy robi robotę, ale nie daje pełnego spokoju. Wiem to zwłaszcza z napędów o dużej bezwładności, pomp, sprężarek, przenośników, maszyn z falownikiem i silników pracujących w podwyższonej temperaturze otoczenia. Tam liczy się nie tylko „czy prąd jest za duży”, ale też jak długo trwa przeciążenie i czy silnik ma realną szansę oddać ciepło.
W praktyce dokładam wtedy jeden z trzech elementów:
- PTC w uzwojeniu - gdy temperatura samego silnika ma być kryterium nadrzędnym.
- Kontrolę faz - gdy sieć trójfazowa bywa zawodna albo pracuje na długich liniach.
- Nadzór procesu - gdy przegrzanie wynika nie z elektryki, tylko z technologii, na przykład z braku przepływu, zablokowania wirnika albo utraty chłodzenia.
W rozwiązaniach bardziej wymagających stawiam na ochronę wielowarstwową. Nie dlatego, że to „bardziej profesjonalne”, tylko dlatego, że daje sensowną redundancję: jeden element reaguje na prąd, drugi na temperaturę, trzeci na warunki zasilania. To właśnie ten układ najczęściej wygrywa w praktyce, bo nie opiera się na jednym punkcie widzenia.
Co warto zapamiętać przy ochronie silnika w warsztacie i automatyce
Jeśli miałbym zamknąć temat w kilku zdaniach, powiedziałbym tak: najpierw rozpoznaj źródło grzania, potem dobierz urządzenie do charakteru pracy, a dopiero na końcu zajmij się detalami montażu. W prostych napędach wystarczy solidny przekaźnik przeciążeniowy z poprawną nastawą, ale w aplikacjach krytycznych lepszy jest zestaw: kontrola prądu, kontrola faz i pomiar temperatury w uzwojeniu.
Najwięcej zysku daje nie „najdroższy” element, tylko rozwiązanie dopasowane do konkretnego silnika i jego obciążenia. Jeśli po montażu chcesz mieć spokój na dłużej, sprawdź jeszcze chłodzenie, stan łożysk, jakość połączeń i to, czy obciążenie nie przekracza realnych możliwości napędu. W ochronie termicznej właśnie te drobiazgi najczęściej robią największą różnicę.
