Ja zawsze zaczynam od rozdzielenia dwóch napięć: 230 V między fazą a neutralnym oraz 400 V między dwiema fazami. To właśnie ta różnica decyduje o tym, czy urządzenie podłączysz do zwykłego gniazda, czy do złącza siłowego, i dlaczego silniki czy większe maszyny działają inaczej niż sprzęt domowy. W praktyce od poprawnego odczytania napięcia zależy i bezpieczeństwo, i dobór zabezpieczeń, i to, czy sprzęt w ogóle ruszy tak, jak powinien.
Najważniejsze liczby w sieci trójfazowej
- 400 V to napięcie między dwiema fazami w polskiej sieci niskiego napięcia.
- 230 V to napięcie między fazą a przewodem neutralnym.
- Całość pracuje przy 50 Hz, czyli standardowej częstotliwości w Polsce i większości Europy.
- Jeśli urządzenie ma oznaczenie 3~ albo 3N~, potrzebuje zasilania trójfazowego albo trójfazowego z neutralnym.
- W wielu maszynach 400 V oznacza niższy prąd przy tej samej mocy, a to ułatwia zasilanie większych odbiorników.
Ile napięcia ma zasilanie trójfazowe w Polsce
Najkrótsza odpowiedź brzmi: w typowej instalacji niskiego napięcia masz 230 V między fazą a neutralnym oraz 400 V między fazami. W warsztatach nadal usłyszysz określenie „siła”, ale technicznie mówimy po prostu o sieci trójfazowej. To nie jest jeden „większy” prąd do wszystkiego, tylko układ, w którym odbiornik może korzystać z jednej fazy albo z trzech naraz, zależnie od konstrukcji.
W praktyce ważne jest też to, że 400 V nie pojawia się względem przewodu neutralnego. Jeśli ktoś mówi o „trzech fazach po 400 V”, skraca temat zbyt mocno i łatwo wtedy o pomyłkę przy pomiarach albo podłączaniu urządzenia. Dla użytkownika najważniejsze są więc nie same fazy, tylko to, między którymi przewodami mierzysz napięcie.
To rozróżnienie prowadzi prosto do pytania, skąd właściwie bierze się różnica między 230 a 400 V.
Dlaczego 230 i 400 V nie są sprzeczne
Układ trójfazowy opiera się na trzech napięciach przesuniętych względem siebie o 120 stopni. W symetrycznej sieci napięcie międzyfazowe jest większe od fazowego i w przybliżeniu wynosi 230 V × √3, czyli około 400 V. To właśnie dlatego jedna instalacja może zasilać zwykłe odbiorniki jednofazowe i jednocześnie mocniejsze maszyny trójfazowe.
Ja lubię tłumaczyć to bez nadmiaru fizyki: każda faza „idzie” swoim rytmem, ale przesunięcie sprawia, że napięcia sumują się inaczej niż w obwodzie jednofazowym. Efekt jest bardzo praktyczny. Przy tej samej mocy urządzenie trójfazowe zwykle pobiera mniejszy prąd na przewód, więc łatwiej zasilić silnik, sprężarkę albo większą pompę bez absurdalnie grubych kabli.
Właśnie dlatego sama wartość 400 V nie wystarcza jeszcze do oceny urządzenia. Trzeba umieć odczytać oznaczenia na tabliczce i złączu.
Jak rozpoznać, co podłącza się do jednej fazy, a co do trzech
Na tabliczce znamionowej szukam przede wszystkim zapisu napięcia i symbolu rodzaju prądu. Jeśli widzisz 230 V~, chodzi o zasilanie jednofazowe. Jeśli pojawia się 3~ 400 V, urządzenie pracuje na trzech fazach. Zapis 3N~ 400/230 V oznacza z kolei układ trójfazowy z przewodem neutralnym, czyli taki, w którym część odbiorników w środku urządzenia może nadal pracować na 230 V.

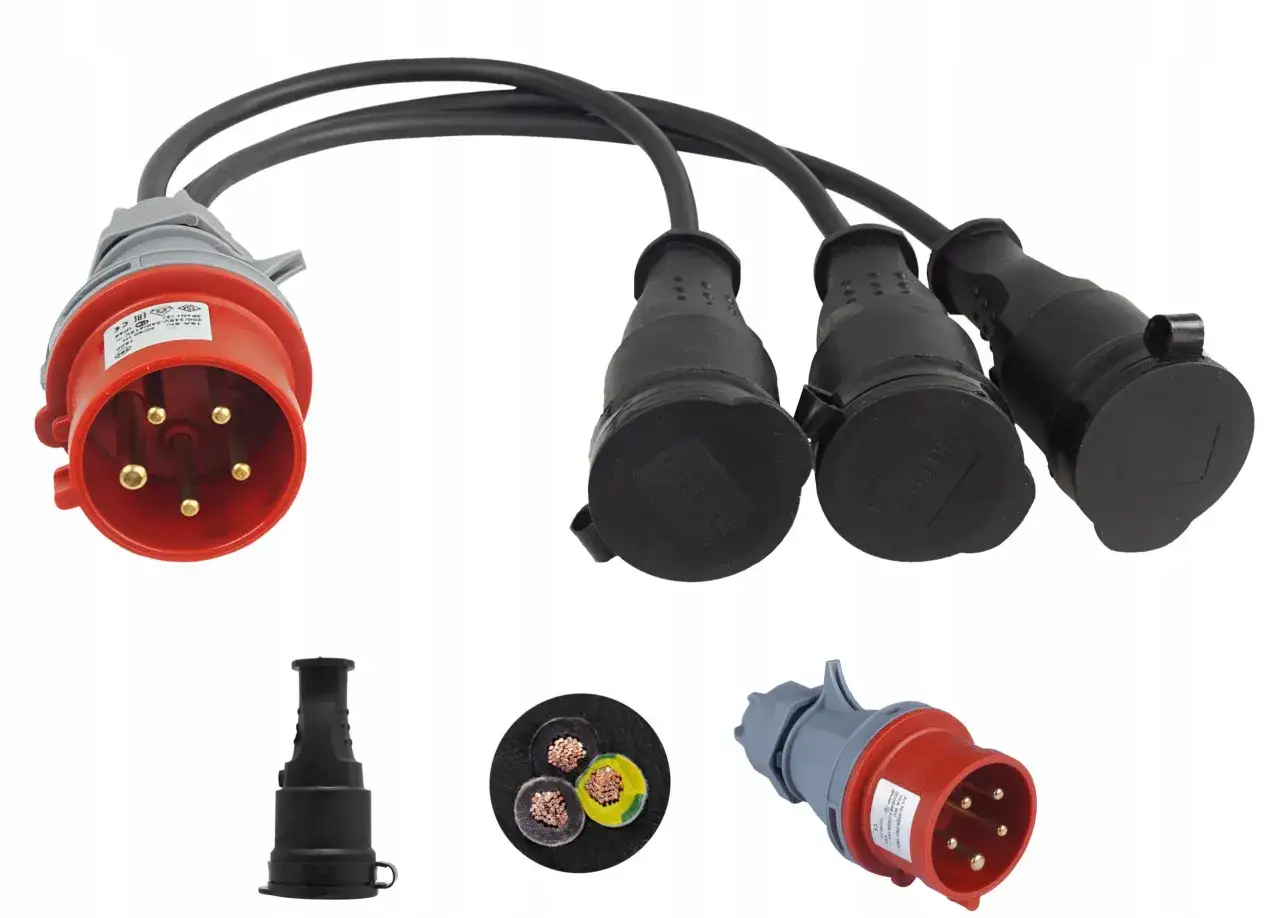

To widać też w praktyce przy wtyczkach i gniazdach. W Polsce standardowe złącza siłowe mają zwykle kilka styków: trzy fazy, neutralny i ochronny. Sama liczba pinów nie mówi jeszcze wszystkiego, ale podpowiada, że urządzenie nie jest zwykłym sprzętem „do gniazdka z marketu”.
| Oznaczenie | Co oznacza | Najczęstsze zastosowanie |
|---|---|---|
| 230 V~ | Zasilanie jednofazowe prądem przemiennym | Oświetlenie, RTV, małe elektronarzędzia, AGD |
| 3~ 400 V | Zasilanie trójfazowe bez potrzeby neutralnego | Silniki, sprężarki, pompy, część maszyn warsztatowych |
| 3N~ 400/230 V | Zasilanie trójfazowe z neutralnym | Płyty grzewcze, piece, wybrane urządzenia grzewcze i sterowane elektronicznie |

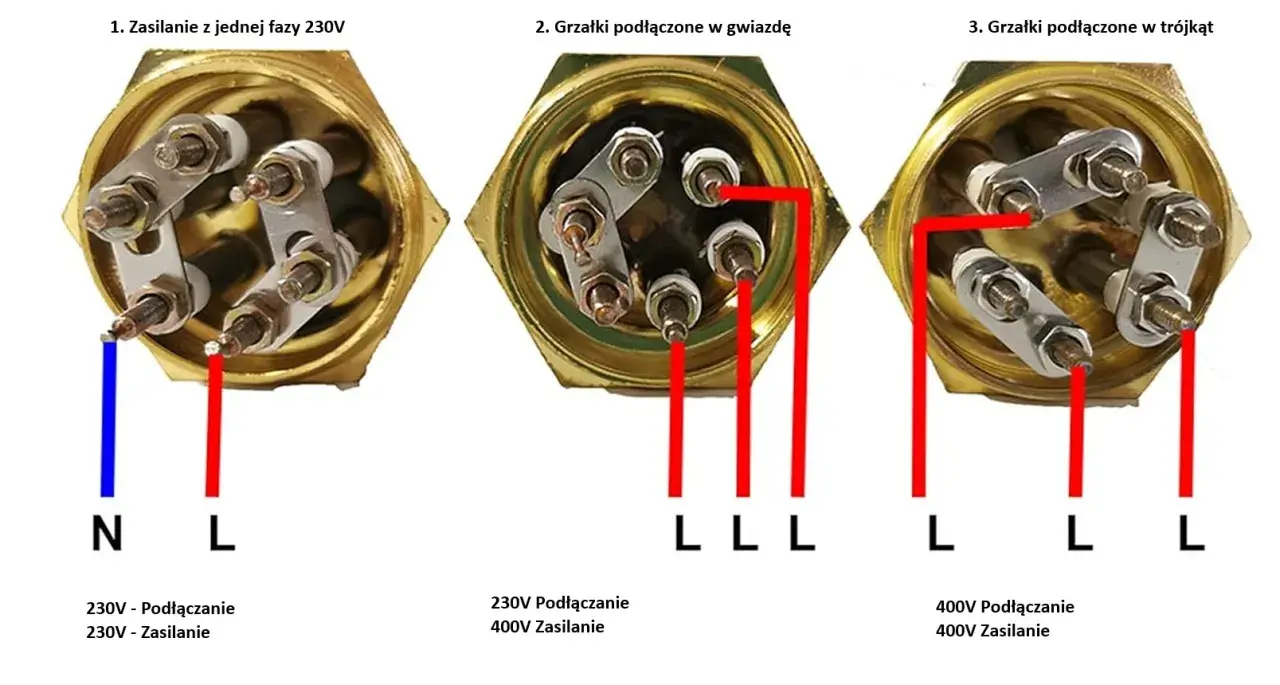

W silnikach spotyka się też zapis typu 230/400 V Δ/Y. To informacja o sposobie połączenia uzwojeń, a nie pomyłka producenta. Przy 400 V silnik zwykle pracuje w gwieździe, a przy niższym napięciu w trójkącie. Ten detal jest ważny, bo źle odczytana tabliczka potrafi skończyć się przegrzaniem silnika albo jego słabą pracą.
Kiedy już wiesz, co oznaczają symbole, łatwiej ocenić, czy dane urządzenie naprawdę potrzebuje trzech faz, czy tylko mocniejszego zabezpieczenia.
Kiedy trzy fazy są potrzebne, a kiedy wystarczy 230 V
Nie każde urządzenie „na siłę” faktycznie potrzebuje trzech faz. W wielu domach i małych warsztatach część sprzętu pracuje spokojnie na 230 V, a trójfazowe przyłącze wykorzystuje się dopiero tam, gdzie rośnie moc albo pojawia się silnik z większym momentem rozruchowym. Ja patrzę na to tak: jeśli urządzenie ma grzałki, elektronikę albo niewielki silnik, często wystarczy jedna faza. Jeśli ma napęd, kompresor lub większe obciążenie mechaniczne, trzy fazy zaczynają mieć sens.
| Urządzenie | Typowe zasilanie | Dlaczego właśnie tak |
|---|---|---|
| Oświetlenie, ładowarki, RTV | 230 V | Mała moc i brak potrzeby rozkładania obciążenia na fazy |
| Pralka, zmywarka, drobne AGD | 230 V | Układ sterowania i grzanie zwykle nie wymagają trzech faz |
| Płyta grzewcza, piekarnik przemysłowy, większy bojler | 230/400 V lub 3N~ | Duża moc grzania i wygodniejsze rozłożenie obciążenia |
| Sprężarka, pompa, piła, tokarka | 3~ 400 V | Silnik trójfazowy pracuje stabilniej i łatwiej osiąga odpowiedni moment |
| Mały elektronarzędziowy sprzęt warsztatowy | 230 V lub 400 V zależnie od modelu | Decyduje moc znamionowa i konstrukcja napędu |
Wniosek jest prosty: nie dobiera się zasilania „na oko”, tylko po tabliczce i dokumentacji. To chroni przed przepaleniem uzwojeń, zbyt słabym startem silnika i niepotrzebnym rozbudowaniem instalacji tam, gdzie nie ma takiej potrzeby.
Skoro wiemy już, kiedy trzy fazy są sensowne, warto zobaczyć, jakie błędy pojawiają się najczęściej przy podłączaniu.
Najczęstsze błędy przy podłączaniu zasilania trójfazowego
Najbardziej klasyczny błąd to założenie, że skoro w instalacji są trzy fazy, to każde trzy przewody dają to samo. Nie dają. Faza, neutralny i ochronny pełnią różne funkcje, a ich pomylenie potrafi uszkodzić sprzęt albo stworzyć realne zagrożenie porażeniowe. Drugi częsty problem to lekceważenie kolejności faz. Przy silnikach kierunek obrotów zależy od sekwencji L1-L2-L3, więc zamiana dwóch faz potrafi odwrócić pracę maszyny.
- Pomylenie N z PE - instalacja może wyglądać „poprawnie”, ale zabezpieczenia nie będą działały tak, jak powinny.
- Podłączenie urządzenia 400 V do jednej fazy - zwykle kończy się to uszkodzeniem albo brakiem poprawnej pracy.
- Brak sprawdzenia kolejności faz - szczególnie ważny przy pompach, wentylatorach i maszynach z ruchem obrotowym.
- Ignorowanie prądu rozruchowego - silnik może przy starcie pobierać znacznie więcej niż w pracy ustalonej.
- Zbyt słabe zabezpieczenie obwodu - wyłącznik „na styk” będzie wyzwalał przy każdym większym obciążeniu.
W warsztacie najwięcej szkód widziałem nie od samego 400 V, tylko od pośpiechu i założenia, że „to pewnie jakoś zadziała”. Przy trzech fazach trzeba sprawdzać wszystko dokładniej niż przy zwykłym gniazdku, bo margines błędu jest po prostu mniejszy.
Żeby ten margines zwiększyć, przed uruchomieniem warto przejść przez kilka prostych kontroli.
Co sprawdzić przed uruchomieniem urządzenia na 400 V
Ja przed pierwszym uruchomieniem zawsze sprawdzam nie tylko napięcie, ale cały kontekst instalacji. To oszczędza nerwów, a czasem także kosztownych napraw. Najważniejsze są cztery rzeczy: zgodność tabliczki znamionowej, poprawny dobór zabezpieczeń, przekrój przewodu i sposób podłączenia przewodu ochronnego.
- Sprawdź tabliczkę znamionową - napięcie, częstotliwość, moc i symbol rodzaju prądu muszą pasować do sieci.
- Zweryfikuj, czy urządzenie potrzebuje neutralnego - jeśli ma elektronikę, sterowanie lub obwody 230 V, neutralny bywa konieczny.
- Dobierz zabezpieczenie do prądu rozruchowego - szczególnie przy silnikach i kompresorach.
- Sprawdź przekrój przewodu - długie odcinki i większa moc wymagają sensownego zapasu, nie przypadkowego kabla.
- Ustal kolejność faz - przy maszynach wirujących to drobiazg, który potrafi zdecydować o kierunku pracy.
- Zweryfikuj ciągłość ochrony PE - bez niej obudowa urządzenia może stać się niebezpieczna.
Jeśli sprzęt ma pracować w trudniejszych warunkach, sprawdzam też klasę ochrony, środowisko pracy i to, czy instalacja nie jest przeciążona przez inne odbiorniki. W praktyce to właśnie sumaryczne obciążenie obwodu bywa większym problemem niż sam wybór między 230 a 400 V.
Po takiej kontroli łatwiej patrzeć na trójfazowe zasilanie bez zgadywania i bez niepotrzebnego respektu wobec samej liczby „400”.
Co zapamiętać, żeby nie pomylić napięcia z liczbą faz
Najważniejsza rzecz, którą warto sobie utrwalić, jest prosta: trzy fazy nie oznaczają trzech razy 400 V. W polskiej sieci niskiego napięcia masz zwykle 230 V między fazą a neutralnym oraz 400 V między fazami. To wystarcza, by poprawnie odczytać większość tabliczek znamionowych i nie pomylić gniazda jednofazowego ze złączem siłowym.
Druga rzecz to praktyka warsztatowa: jeśli urządzenie ma silnik, dużą moc albo symbol 3~, nie zakładaj z góry, że „wystarczy przejściówka”. Zasilanie trójfazowe daje sens wtedy, gdy jest zgodne z konstrukcją odbiornika i dobrze zabezpieczone. W innym przypadku problem nie znika, tylko przenosi się na przewody, bezpieczniki albo samą maszynę.
Gdy rozdzielisz w głowie napięcie fazowe od międzyfazowego, cała odpowiedź na pytanie o trzy fazy robi się znacznie prostsza. Zostaje już tylko jedno: odczytać tabliczkę, sprawdzić zabezpieczenia i dobrać podłączenie do konkretnego urządzenia, a nie do samego hasła „400 V”.
