Podłączenie jednofazowego silnika z czterema przewodami nie polega na zgadywaniu kolorów, tylko na rozpoznaniu uzwojeń, kondensatora i ewentualnego zabezpieczenia termicznego. W praktyce najważniejsze są trzy rzeczy: które żyły należą do uzwojenia roboczego, które do pomocniczego i gdzie wpiąć kondensator. Jeśli zrobi się to źle, silnik zwykle tylko buczy, grzeje się albo wybija zabezpieczenie.
Najpierw rozpoznaj uzwojenia, potem podłącz kondensator i sprawdź kierunek obrotów
- Cztery przewody zwykle oznaczają dwa uzwojenia wyprowadzone na zewnątrz, ale nie wolno ufać samym kolorom.
- Najpewniejszy start to pomiar omomierzem i identyfikacja par o ciągłości.
- Uzwojenie robocze podłączam bezpośrednio do 230 V, a pomocnicze zwykle przez kondensator.
- Przewód PE łączę z obudową, nie z uzwojeniami.
- Jeśli silnik ma zły kierunek obrotów, zmieniam połączenie tylko w uzwojeniu pomocniczym.
Co oznaczają cztery przewody w silniku jednofazowym
W silniku jednofazowym cztery przewody najczęściej oznaczają, że na zewnątrz wyprowadzono oba uzwojenia: robocze i pomocnicze. To ważne, bo właśnie uzwojenie pomocnicze z kondensatorem wytwarza przesunięcie fazowe potrzebne do startu. Bez tego silnik zwykle nie ruszy poprawnie, tylko będzie buczał lub stanie pod obciążeniem.
Ja zawsze zaczynam od tabliczki znamionowej i schematu pod pokrywką zacisków. Jeśli ich nie ma, nie ufam kolorom przewodów, bo w starszych silnikach i sprzęcie po naprawach barwy bywają zupełnie przypadkowe. W praktyce cztery żyły mogą oznaczać też obecność termika, czyli zabezpieczenia termicznego włączonego w obwód silnika. Taki element nie jest uzwojeniem i nie wolno go traktować jak zwykłej pary zasilającej.
| Co widzę | Co to zwykle oznacza | Jak na to reaguję |
|---|---|---|
| Dwie wyraźne pary przewodów | Dwa osobne uzwojenia wyprowadzone na zewnątrz | Identyfikuję pary miernikiem i sprawdzam opory |
| Trzy przewody plus dodatkowy element ochronny | Termik albo styk zabezpieczenia | Nie pomijam zabezpieczenia, tylko szukam dokumentacji |
| Brak sensownego schematu i brak oznaczeń | Silnik po naprawie albo model niestandardowy | Nie podaję napięcia „na próbę” |
| Żółto-zielony przewód | PE, czyli przewód ochronny | Łączę go z korpusem silnika |
Wniosek jest prosty: zanim w ogóle dotknę zasilania, muszę wiedzieć, które żyły są częścią uzwojeń, a które pełnią inną funkcję. Dopiero wtedy ma sens dalsze sprawdzanie miernikiem.
Jak rozpoznać uzwojenia miernikiem
Najpewniejsza metoda przy silniku bez czytelnego schematu to omomierz albo multimetr z testem ciągłości. Robię to przy odłączonym zasilaniu i po rozładowaniu kondensatora. To nie jest drobiazg, tylko normalna procedura bezpieczeństwa. Kondensator potrafi trzymać ładunek jeszcze po wyłączeniu silnika, więc nie polegam na samym „wyjąłem wtyczkę, więc jest bezpiecznie”.
- Odłączam zasilanie i rozładowuję kondensator przez rezystor, a nie zwarciem śrubokrętem.
- Ustawiam miernik na najniższy zakres pomiaru rezystancji.
- Szukam dwóch niezależnych par przewodów, między którymi jest przejście.
- Porównuję opór obu par.
- Jeśli jedna para ma wyraźnie niższy opór, to zwykle jest uzwojeniem roboczym, a ta z wyższym oporem jest pomocnicza.
W praktyce różnica bywa dość wyraźna, czasem na poziomie kilkudziesięciu procent, a czasem nawet bardziej. Nie szukam tu idealnych liczb katalogowych, tylko logicznego układu. Jeśli jedna para pokazuje np. 8 Ω, a druga 14 Ω, to sygnał jest jasny: nie są to przewody od tego samego uzwojenia.
| Wynik pomiaru | Co to zwykle znaczy | Co robię dalej |
|---|---|---|
| Dwie pary z ciągłością | Silnik ma dwa osobne uzwojenia | Oznaczam pary i porównuję opory |
| Jedna para ma niższy opór | Najczęściej uzwojenie robocze | Tę parę prowadzę bezpośrednio do zasilania |
| Druga para ma wyższy opór | Najczęściej uzwojenie pomocnicze | Łączę je przez kondensator |
| Brak ciągłości | Przerwa, termik w stanie otwartym albo uszkodzenie | Nie podaję napięcia i szukam przyczyny |
Jeśli pomiar nie daje sensownego obrazu, nie zgaduję. W silnikach jednofazowych najwięcej szkód robi właśnie nadmierna pewność siebie. Gdy uzwojenia są już rozpoznane, można przejść do samego połączenia.

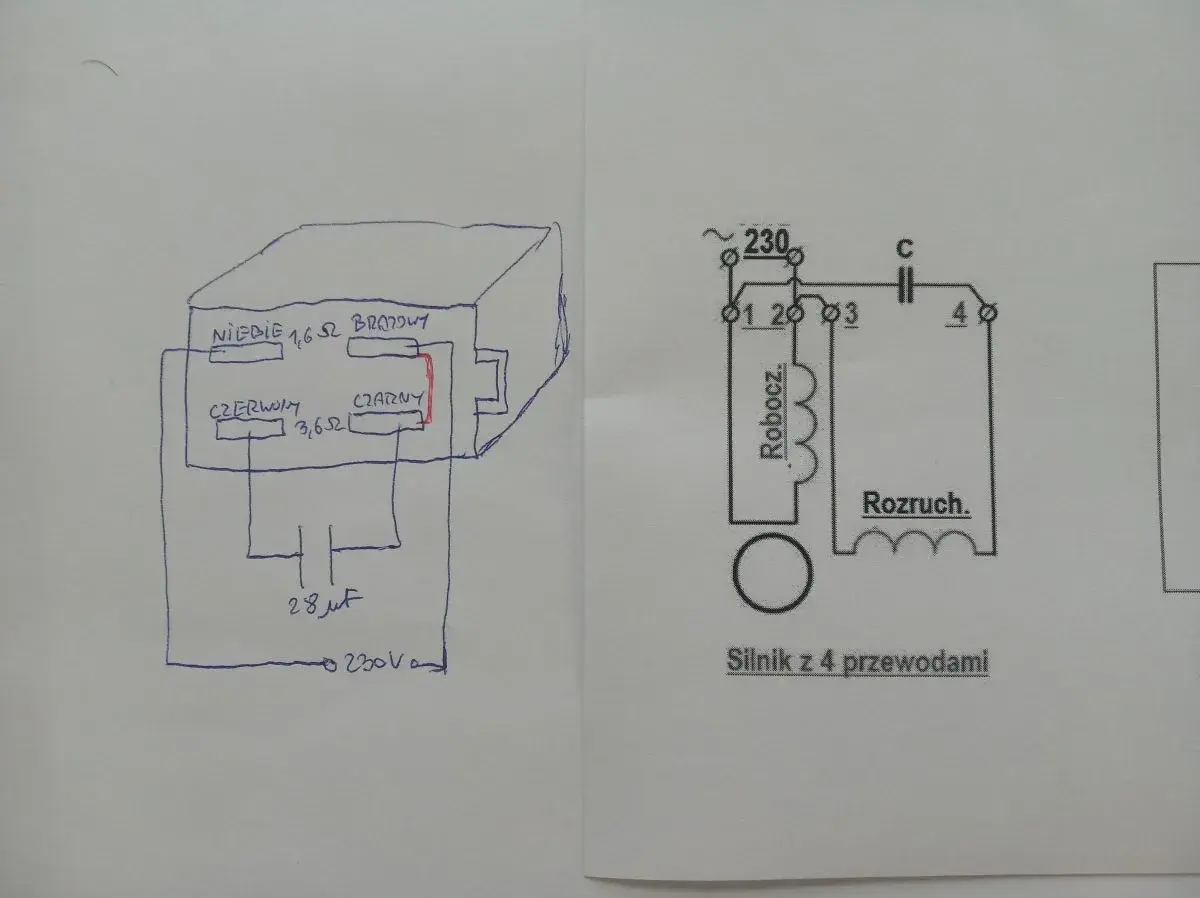

Jak podłączyć silnik z kondensatorem krok po kroku
Przy silniku kondensatorowym zasada jest dość stała: uzwojenie robocze idzie bezpośrednio na zasilanie, a uzwojenie pomocnicze pracuje z kondensatorem, który daje przesunięcie fazowe potrzebne do rozruchu. W Polsce najczęściej chodzi o zasilanie 230 V, 50 Hz, więc cały układ musi być do tego przystosowany. Ja zawsze sprawdzam też, czy kondensator ma właściwe napięcie pracy. Dla kondensatorów roboczych bardzo często spotyka się 450 V AC.
- Podłączam przewód ochronny PE do korpusu silnika.
- Weryfikuję, która para przewodów należy do uzwojenia roboczego, a która do pomocniczego.
- Uzwojenie robocze łączę bezpośrednio z L i N zgodnie ze schematem producenta.
- Uzwojenie pomocnicze wpinam w obwód z kondensatorem pracy.
- Sprawdzam, czy wszystkie zaciski są dobrze dokręcone i odizolowane.
- Uruchamiam silnik bez obciążenia i obserwuję start przez kilka pierwszych sekund.
W małych silnikach kondensator pracy często ma pojemność rzędu kilku do kilkudziesięciu mikrofaradów, najczęściej około 5-30 µF. W silnikach z kondensatorem rozruchowym wartości są wyraźnie większe, często 50-150 µF, ale to nadal tylko punkt odniesienia, nie zamiennik tabliczki znamionowej. Jeśli ktoś próbuje wstawić „byle jaki” kondensator, to zwykle kończy się to słabym momentem rozruchowym albo przegrzewaniem uzwojeń.
Jeżeli silnik ma wyprowadzoną kostkę z oznaczeniami typu U1, U2, Z1 i Z2, nie zamieniam ich na ślepo. Oznaczenia różnią się zależnie od producenta, ale układ jest zwykle logiczny: jedna para obsługuje uzwojenie główne, druga pomocnicze. Kiedy to mam pod kontrolą, mogę przejść do kwestii kierunku obrotów.
Jak zmienić kierunek obrotów bez ryzyka
W jednofazowym silniku kierunek obrotów zmienia się zwykle przez zamianę końców uzwojenia pomocniczego, a nie przez losowe przepinanie zasilania. To ważne, bo sama zamiana L i N najczęściej nic nie daje. Silnik dalej kręci w tę samą stronę, jeśli układ pomocniczy nie został zmodyfikowany zgodnie ze schematem.
- Nie odwracam kierunku pod dużym obciążeniem.
- Nie zmieniam położenia przewodu PE.
- Nie próbuję odwracać obrotów, jeśli silnik nie ma wyprowadzonych odpowiednich końców uzwojenia pomocniczego.
- Jeśli silnik ma wyłącznik odśrodkowy, sprawdzam, czy konstrukcja w ogóle przewiduje zmianę kierunku.
W praktyce częste przełączanie kierunku i wielokrotne starty pod rząd potrafią skrócić życie kondensatora i uzwojeń. To szczególnie ważne w maszynach warsztatowych, gdzie ktoś ma ochotę co chwilę cofać napęd „na próbę”. Jeśli aplikacja wymaga częstych zmian kierunku, jednofazowy silnik kondensatorowy nie jest zwykle najlepszym wyborem. Gdy kierunek mam już ustawiony, zostaje mi sprawdzenie, czy nie popełniłem typowych błędów montażowych.
Najczęstsze błędy i objawy złego połączenia
Najwięcej problemów widzę nie wtedy, gdy silnik jest „nietypowy”, tylko wtedy, gdy ktoś pomyli kilka prostych rzeczy: przewód ochronny, pary uzwojeń, wartość kondensatora albo kolejność zacisków. Objawy zwykle pojawiają się od razu, więc warto je umieć czytać, zamiast liczyć na cud po kilku minutach buczenia.
| Objaw | Najbardziej prawdopodobna przyczyna | Co robię |
|---|---|---|
| Silnik buczy, ale nie startuje | Brak kondensatora, źle podłączone uzwojenie pomocnicze albo uszkodzenie termika | Odłączam zasilanie i wracam do pomiaru par przewodów |
| Obudowa szybko się nagrzewa | Praca bez rozruchu, przeciążenie albo zły dobór kondensatora | Przerywam test i sprawdzam układ jeszcze raz |
| Wyzwala zabezpieczenie po włączeniu | Zwarcie, uszkodzona izolacja albo błędne połączenie | Nie próbuję kolejny raz „na siłę” |
| Silnik kręci w złą stronę | Odwrotne podłączenie uzwojenia pomocniczego | Zmieniam tylko ten fragment obwodu |
| Słychać wyraźny szum kondensatora lub widać jego deformację | Zbyt małe napięcie pracy albo zużycie elementu | Wymieniam kondensator na właściwy model |
Ja nie traktuję tych objawów jako drobnej niedogodności, tylko jako sygnał zatrzymania pracy. Jedno dodatkowe uruchomienie przy złym połączeniu potrafi uszkodzić uzwojenie szybciej, niż wielu osobom się wydaje. Jeśli układ już działa, zostaje mi tylko kontrola pierwszych minut pracy i obciążenia.
Pierwsze uruchomienie pokaże więcej niż sam schemat
Po poprawnym podłączeniu nie zamykam od razu tematu. Pierwsze uruchomienie robię na krótko, najlepiej bez obciążenia, i obserwuję zachowanie silnika przez kilka minut. Sprawdzam, czy start jest płynny, czy nie ma nadmiernych drgań, zapachu przegrzania albo nierównego dźwięku. To właśnie ten moment najczęściej ujawnia, czy schemat był tylko „prawie dobry”, czy rzeczywiście poprawny.
- Jeśli prąd przekracza tabliczkę znamionową o więcej niż około 10%, zatrzymuję test i szukam przyczyny.
- Jeśli obudowa robi się gorąca w ciągu 1-2 minut bez obciążenia, sprawdzam kondensator i połączenia.
- Jeśli silnik ma tryb pracy S1, może pracować ciągle, ale nadal musi być prawidłowo wentylowany.
- Jeśli ma pracę przerywaną, nie traktuję tego jak napędu do ciągłej pracy pod pełnym obciążeniem.
W praktyce najwięcej spokoju daje mi prosta zasada: najpierw identyfikacja uzwojeń, potem kondensator, na końcu próba bez obciążenia. To kolejność, która oszczędza czas i eliminuje przypadkowe spalenie silnika. Jeśli mam choć cień wątpliwości co do schematu albo termika, zatrzymuję się przed podaniem napięcia, bo w elektryce szybciej traci się uzwojenie niż cierpliwość.
