W układach zasilania najważniejsze jest nie tylko napięcie, lecz także to, czy przebieg się zmienia i w jakim tempie. Dlatego pytanie o częstotliwość prądu stałego wraca przy bateriach, zasilaczach, prostownikach i automatyce, zwłaszcza gdy trzeba odróżnić idealne DC od sygnału z tętnieniami. W tym tekście rozkładam temat na proste części: od 0 Hz, przez realne źródła zasilania, aż po pomiar w warsztacie.
Najkrócej prąd stały ma 0 Hz, ale praktyka bywa bardziej złożona
- Czyste DC nie zmienia zwrotu ani wartości w czasie, więc jego częstotliwość przyjmuje się jako 0 Hz.
- Przebiegi z tętnieniami są już mieszaniną składowej stałej i zmiennej, więc nie warto traktować ich jak idealnego DC.
- W zasilaczach częstotliwość tętnień zależy od topologii układu, a nie tylko od tego, że na wyjściu ma być napięcie stałe.
- Multimetr pokaże zwykle poziom stały, ale oscyloskop ujawnia pulsacje i zakłócenia.
- W bezpieczeństwie napięcie stałe i przemienne ocenia się inaczej; granice bezpieczne zależą od warunków pracy.
Dlaczego stały przebieg opisuje się jako 0 Hz

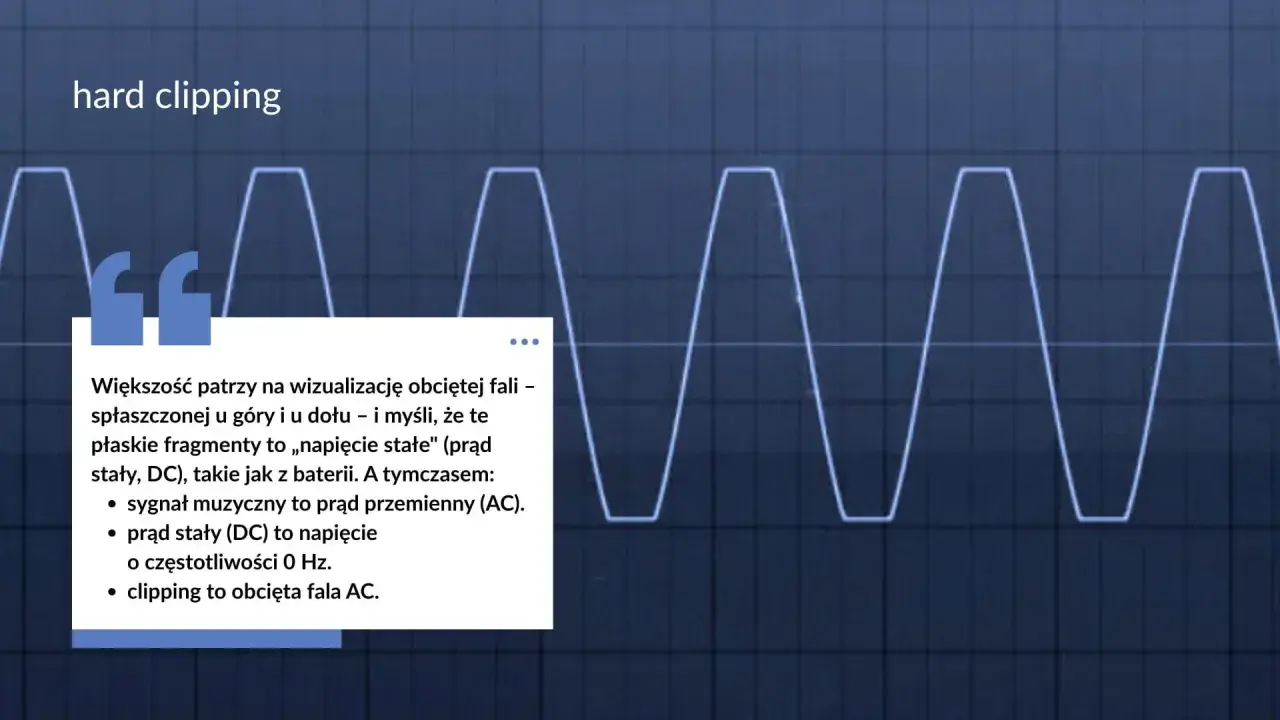

W ścisłym sensie częstotliwość opisuje przebiegi okresowe, ale w technice elektrycznej dla idealnego DC przyjmuje się 0 Hz. Jeśli sygnał nie powtarza się cyklicznie, nie ma sensu liczyć, ile pełnych cykli przechodzi w ciągu sekundy. Czysty prąd stały nie odwraca zwrotu i nie tworzy sinusoidalnej zmienności, więc nie zachowuje się jak prąd przemienny.
Ja zwykle tłumaczę to tak: w DC interesuje nas poziom napięcia i prądu, a nie tempo zmian. Gdy przebieg zaczyna się wahać, wchodzimy już w obszar składowej zmiennej. W analizie sygnałów taki stały poziom bywa nazywany składową stałą albo komponentem 0 Hz.
To rozróżnienie wydaje się drobne, ale w praktyce od razu pokazuje, gdzie kończy się teoria, a zaczyna rzeczywisty zasilacz albo prostownik. I właśnie tam robi się ciekawie.
Kiedy napięcie wygląda na stałe, ale już nie jest idealnym DC
W realnych układach bardzo często nie dostajemy idealnie gładkiego napięcia. Na wyjściu prostownika, ładowarki, przetwornicy czy zasilacza buforowego pojawia się tętnienie, czyli mała składowa zmienna nałożona na poziom stały. Dla użytkownika wygląda to jak DC, ale elektrycznie to już przebieg mieszany.
| Rodzaj przebiegu | Co się dzieje w czasie | Jak to czytam | Typowy przykład |
|---|---|---|---|
| Czyste DC | Wartość i zwrot pozostają stałe | 0 Hz | Bateria, stabilizowane źródło laboratoryjne |
| DC z tętnieniami | Poziom stały, ale z wahaniami | Składowa stała + składowa zmienna | Prostownik z filtrem, tańsza ładowarka |
| AC | Wartość i zwrot zmieniają się okresowo | 50 Hz w Polsce | Sieć energetyczna w gniazdku |
Ta tabela dobrze pokazuje, dlaczego samo słowo „stały” bywa mylące. Zasilacz może dawać napięcie średnio stałe, ale nadal mieć wahania o własnej częstotliwości. W praktyce nie chodzi więc o etykietę DC, tylko o to, jak duże są odchyłki i czy odbiornik je toleruje.
Jeżeli amplituda tętnień jest mała, urządzenie zwykle pracuje poprawnie. Jeżeli jest duża, pojawiają się zakłócenia, grzanie elementów, błędy sterowania albo niestabilna praca elektroniki. To naturalny most do prostowników i filtrów, bo właśnie tam najłatwiej zobaczyć różnicę między teorią a praktyką.
Jak prostownik i filtr zmieniają obraz sytuacji
Jak podaje ZPE, w Polsce domowa sieć pracuje przy 230 V i 50 Hz. Dlatego po wyprostowaniu napięcia z gniazdka najpierw dostajesz przebieg pulsujący, a dopiero filtr i stabilizacja robią z niego użyteczne DC. W prostowniku jednopołówkowym pulsacje pojawiają się z częstotliwością sieci, czyli 50 Hz.
W prostowniku dwupołówkowym, takim jak mostek Graetza, impulsy odświeżają kondensator dwa razy w każdym okresie, więc w polskiej sieci 50 Hz na wyjściu pojawia się zwykle składowa tętnień 100 Hz. To właśnie dlatego w zasilaczach do elektroniki tak ważne są filtry tętnień. Kondensator magazynuje ładunek między kolejnymi impulsami, a im większa pojemność i im mniejszy pobór prądu, tym lepiej utrzymuje napięcie.
| Układ | Co dostajesz na wyjściu | Typowa częstotliwość tętnień przy 50 Hz |
|---|---|---|
| Prostownik jednopołówkowy | Pojedyncze impulsy z dłuższymi przerwami | 50 Hz |
| Prostownik dwupołówkowy / mostek Graetza | Gęstsze impulsy i łatwiejsze wygładzenie | 100 Hz |
| Zasilacz impulsowy | DC z wysokoczęstotliwościową składową przełączania | Zależna od projektu układu |
Nie ma tu magii: przy większym obciążeniu albo zbyt małej pojemności napięcie zacznie opadać między impulsami i „stałość” przebiegu szybko się pogorszy. W przetwornicach impulsowych sytuacja jest jeszcze ciekawsza. Na wejściu i wyjściu nadal mówimy o DC, ale wewnątrz układ pracuje z wysoką częstotliwością przełączania, żeby zmniejszyć rozmiar elementów i poprawić sprawność.
Dla użytkownika liczy się więc nie tylko sama obecność napięcia stałego, ale też jego jakość, tętnienia i zakłócenia. To prowadzi już wprost do praktyki pomiarowej.
Jak to mierzyć w warsztacie bez pomyłek
Przy pomiarach najczęściej rozdzielam dwa pytania: jaki jest poziom stały i jak duże są wahania. Multimetr cyfrowy dobrze nadaje się do pierwszego zadania, bo pokaże wartość napięcia DC na zaciskach. Oscyloskop jest potrzebny do drugiego, bo dopiero on ujawnia pulsacje, szpilki i zakłócenia, których miernik zwykle nie pokaże albo mocno uśredni.

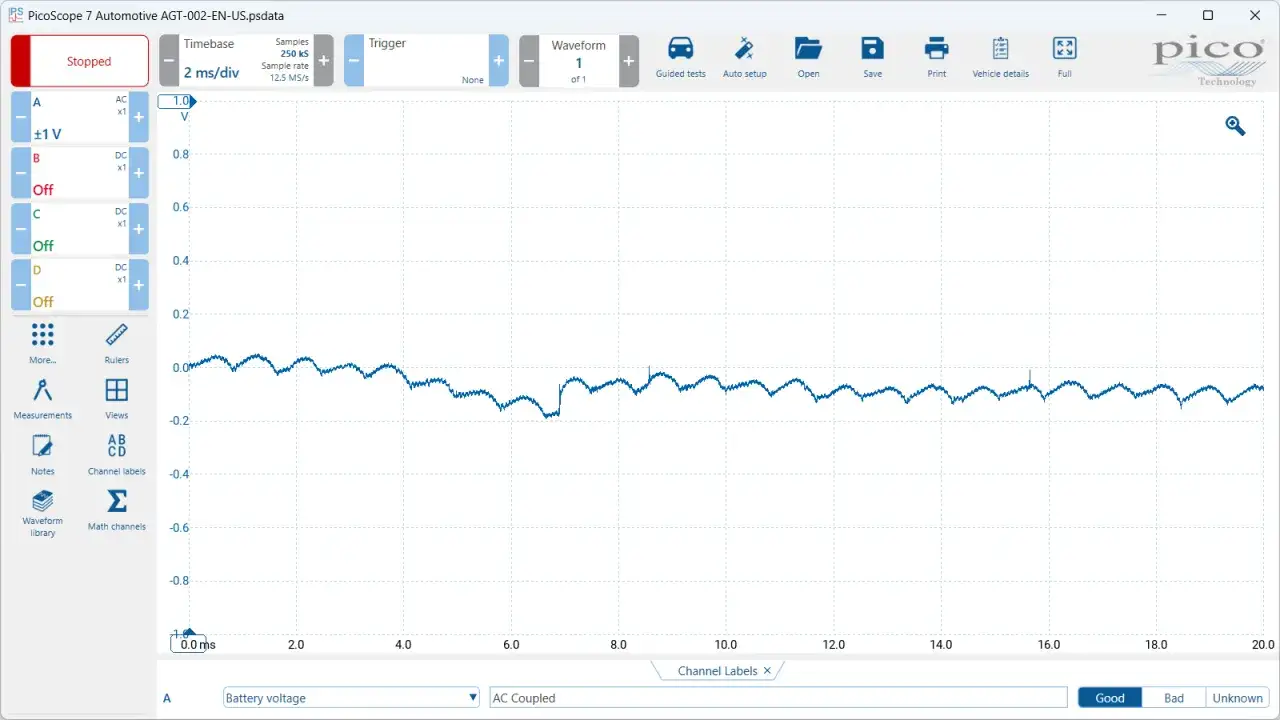

Wiele mierników częstotliwości dla czystego DC pokaże 0 Hz albo w ogóle nie poda wyniku, bo nie ma czego liczyć. To normalne. Jeśli chcę zobaczyć samą zmienną składową, na oscyloskopie włączam sprzęgnięcie AC; jeśli chcę ocenić poziom całkowity, zostaję przy sprzęgnięciu DC.
Przeczytaj również: Napięcie AC/DC - Jak je rozpoznać i bezpiecznie mierzyć?
Co sprawdzam najpierw
- Tryb pomiaru - DC na multimetrze, a na oscyloskopie osobno składowa stała i tętnienia; przydaje się też sprzęgnięcie AC.
- Zakres i podstawę czasu - przy tętnieniach sieciowych sensowne są okolice 50 Hz lub 100 Hz, ale przy zasilaczach impulsowych trzeba zejść na znacznie krótsze czasy.
- Obciążenie - napięcie bez obciążenia może wyglądać dobrze, a po podłączeniu silnika, sterownika lub modułu LED już nie.
- Masę sondy - przy oscyloskopie źle poprowadzona masa potrafi dodać fałszywe zakłócenia.
- Kondycję zasilacza - zużyty kondensator filtrujący często zdradza się wzrostem tętnień, a nie samym spadkiem napięcia.
W praktyce jestem ostrożny z prostym wnioskiem: „miernik pokazuje 12 V, więc wszystko jest w porządku”. Przy zasilaniu elektroniki bardziej liczy się stabilność niż sam odczyt liczbowy. Jeśli po chwili pracy pojawiają się restarty, niestabilne przekaźniki albo losowe błędy sterownika, najpierw sprawdzam jakość wyjścia, a dopiero potem nominalną wartość napięcia.
To dobry moment, by przejść z teorii do skutków dla instalacji, bezpieczeństwa i doboru zasilania.
Co to zmienia w elektryce i zasilaniu
W instalacjach i urządzeniach DC pytanie o częstotliwość zwykle ustępuje miejsca innym parametrom: napięciu, prądowi, tętnieniom, polaryzacji i sprawności przetwarzania. To ma sens, bo baterie, akumulatory, zasilacze laboratoryjne, systemy fotowoltaiczne czy automatyka 24 V DC nie opierają działania na okresowej zmianie przebiegu, tylko na stabilnym poziomie energii.
Jednocześnie nie wolno mylić „stałego” z „bezpiecznego”. W materiałach BHP przywoływanych przez ZPE jako napięcia bezpieczne podaje się 120 V DC i 50 V AC w warunkach normalnych oraz 60 V DC i 25 V AC w warunkach szczególnych. To nie jest zachęta do pracy bez ostrożności, tylko przypomnienie, że przy DC i AC inne są granice ryzyka i inne bywa zachowanie organizmu.
W systemach napędowych, ładowarkach i zasilaczach buforowych najwięcej problemów robią nie same wartości średnie, lecz tętnienia i impulsy prądowe. Dlatego w praktyce projektowej patrzę na cały łańcuch: źródło, prostownik, filtr, stabilizację i obciążenie. Dopiero wtedy wiadomo, czy „DC” naprawdę znaczy stabilne zasilanie, czy tylko wygodny skrót myślowy.
Jak szybko ocenić przebieg i nie pomylić składowej stałej z zakłóceniem
Jeśli mam ocenić układ w kilku krokach, robię to tak:
- Najpierw sprawdzam poziom DC na wyjściu i porównuję go z wartością znamionową.
- Następnie oglądam przebieg na oscyloskopie, żeby zobaczyć tętnienia, szpilki i ewentualną niestabilność.
- Oceniam obciążenie, bo wiele zasilaczy zachowuje się poprawnie tylko w określonym zakresie prądu.
- Patrzę na temperaturę i starzenie elementów, zwłaszcza kondensatorów filtrujących.
- Nie zakładam, że etykieta DC wystarcza, jeśli odbiornik jest czuły na zakłócenia lub restartuje się przy spadkach napięcia.
Najważniejszy wniosek jest prosty: dla czystego prądu stałego częstotliwość przyjmuje się jako 0 Hz, ale w praktyce technicznej niemal zawsze trzeba jeszcze sprawdzić, jak duże są odchyłki od ideału. Właśnie ta różnica decyduje o jakości zasilania, niezawodności układu i komforcie pracy w warsztacie. Jeśli mam zostawić jedną myśl, to właśnie tę: w DC najpierw patrzę na stabilność, a dopiero potem na samą liczbę na mierniku.
