Napięcie to nie tylko wartość podana na tabliczce znamionowej. W praktyce liczy się też jego przebieg, źródło, częstotliwość i to, czy pracujesz z instalacją sieciową, zasilaczem, czy układem sterowania. Poniżej rozkładam na czynniki pierwsze rodzaje napięć elektrycznych, które najczęściej spotyka się w warsztacie, automatyce i domowych układach zasilania, oraz pokazuję, jak je rozpoznawać bez zgadywania.
Najważniejsze różnice sprowadzają się do przebiegu, wartości i zastosowania
- 230 V w gniazdku to wartość skuteczna napięcia przemiennego 50 Hz, a nie jego szczyt.
- Napięcie stałe ma stałą biegunowość i dominuje w elektronice, bateriach oraz układach sterowania.
- 24 V DC jest bardzo popularne w automatyce, bo dobrze łączy bezpieczeństwo z funkcjonalnością.
- Niskie napięcie nie oznacza automatycznie napięcia bezpiecznego w każdych warunkach.
- Pomiar ma sens tylko wtedy, gdy rozróżniasz AC, DC, przebieg tętniący i znasz źródło zasilania.
Czym napięcie różni się od prądu i dlaczego to ma znaczenie przy zasilaniu
W pracy z instalacją łatwo wrzucić wszystko do jednego worka, ale to błąd. Napięcie jest różnicą potencjałów między dwoma punktami obwodu, a prąd to już faktyczny przepływ ładunku. Innymi słowy: samo napięcie nie mówi jeszcze, ile energii pobierze urządzenie, bo o tym decydują również opór, obciążenie i sposób zasilania.
Ta różnica ma praktyczne skutki. Z tego samego źródła można dostać zupełnie inne zachowanie obwodu, jeśli zmieni się rezystancja, długość przewodu albo charakter odbiornika. Dlatego przy doborze zasilania nie patrzę wyłącznie na liczbę w voltach, ale też na to, jak ten potencjał zmienia się w czasie i czy jest to układ sieciowy, bateryjny, czy przekształcony przez elektronikę mocy.
Jeżeli ten fundament jest jasny, łatwiej przejść do najczęściej spotykanych przebiegów napięcia, bo właśnie tam zaczynają się praktyczne różnice między instalacją, automatyką i elektroniką.
Jakie przebiegi napięcia spotykam najczęściej
W praktyce ważniejsze od samej nazwy bywa to, jak napięcie zachowuje się w czasie. W warsztacie i automatyce najczęściej spotykam kilka odmian, które warto rozróżniać bez wahania.
| Typ napięcia | Jak się zachowuje | Typowe zastosowanie | Co jest istotne praktycznie |
|---|---|---|---|
| Stałe (DC) | Ma stałą biegunowość i zwykle nie zmienia wartości w czasie. | Baterie, akumulatory, zasilacze DC, elektronika, sterowanie. | Trzeba pilnować polaryzacji i dopuszczalnego zakresu napięcia. |
| Przemienne (AC) | Regularnie zmienia zwrot i wartość, najczęściej ma kształt sinusoidy. | Sieć energetyczna, silniki, transformatory, odbiory domowe. | Liczy się częstotliwość, wartość skuteczna i jakość przebiegu. |
| Tętniące / wyprostowane | Ma składową stałą, ale nadal widać pulsacje po prostowaniu. | Prostowniki, ładowarki, starsze zasilacze bez dobrego filtrowania. | Nie mylić z „czystym” DC, bo tętnienia mogą przeszkadzać w elektronice. |
| Impulsowe | Pojawiają się krótkie impulsy o określonej częstotliwości i wypełnieniu. | PWM, przekształtniki, sterowanie silnikami, elektronika mocy. | Ważne są czasy narastania, amplituda i częstotliwość impulsów. |
| Zmienne niestandardowe | Przebieg nie musi być sinusoidalny ani regularny. | Falowniki, UPS-y, przetwornice, układy diagnostyczne. | Tu sama nazwa „AC” nie wystarcza, trzeba znać realny przebieg. |
Warto też rozróżnić język techniczny od potocznego. „Przemienne” zwykle odnosi się do przebiegu okresowego, który zmienia znak, a „zmienne” bywa określeniem szerszym. W codziennej praktyce te pojęcia często się mieszają, ale przy pomiarach i projektowaniu wolę być precyzyjny, bo to oszczędza błędów. Gdy ten podział mam już uporządkowany, przechodzę do konkretnych wartości spotykanych w polskich instalacjach.
Gdzie w Polsce spotykam konkretne wartości napięcia
W Polsce podstawą domowych i wielu przemysłowych instalacji jest sieć 230/400 V o częstotliwości 50 Hz. To ważne rozróżnienie: 230 V oznacza napięcie fazowe, czyli między fazą a przewodem neutralnym, a 400 V to napięcie międzyfazowe w układzie trójfazowym. Wartość 230 V jest wartością skuteczną, więc na sinusoidzie szczyt przebiega w okolicach 325 V.
| Wartość | Gdzie ją spotykam | Co warto wiedzieć |
|---|---|---|
| 230 V AC | Gniazda domowe, większość urządzeń warsztatowych, oświetlenie, małe zasilacze. | To napięcie skuteczne sieci jednofazowej; miernik i oscyloskop pokażą różne obrazy tego samego zjawiska. |
| 400 V AC | Silniki trójfazowe, większe maszyny, rozdzielnice, część falowników. | Międzyfazowo jest wyższe od 230 V, dlatego sposób podłączenia ma duże znaczenie. |
| 24 V DC | Automatyka, czujniki, przekaźniki, sterowniki PLC, systemy bezpieczeństwa. | To bardzo popularny kompromis między bezpieczeństwem, dostępnością osprzętu i odpornością na spadki napięcia. |
| 12 V DC | Elektronika mobilna, motoryzacja, oświetlenie niskonapięciowe. | Przy tej samej mocy prądy są większe niż przy 24 V, więc przewody i zabezpieczenia mają większe znaczenie. |
| 48 V DC | Telekomunikacja, zasilanie awaryjne, niektóre układy pomocnicze. | To sensowny poziom dla systemów, w których 24 V byłoby już zbyt obciążone prądowo. |
Jeśli patrzę na projekt zasilania praktycznie, to właśnie tu pojawia się najwięcej decyzji. Napięcie sieciowe daje wygodę i moc, ale w układach sterowania często lepiej sprawdza się 24 V DC, bo upraszcza diagnostykę i ogranicza ryzyko. Z tego powodu dobór napięcia nie powinien być odruchem, tylko świadomym wyborem zależnym od zadania.
Kiedy napięcie jest bezpieczne, a kiedy wymaga specjalnej ochrony
Nie każde niskie napięcie jest automatycznie bezpieczne. W praktyce ochrony przeciwporażeniowej ważne są nie tylko same wartości, ale też warunki środowiskowe, rodzaj obudowy, izolacja i sposób separacji od innych obwodów. Dlatego przy ocenie bezpieczeństwa patrzę nie na jedną liczbę, tylko na cały układ.
Najczęściej spotkasz podział na obwody bardzo niskiego napięcia. W uproszczeniu granicą bywa 50 V AC lub 120 V DC, ale w rzeczywistych zastosowaniach ochronnych normy i warunki pracy mogą wymuszać niższe progi. W środowisku wilgotnym, przy dużej powierzchni dotyku albo przy uszkodzonej izolacji nawet pozornie „niewinne” napięcie staje się problemem.
| Rodzaj obwodu | Na czym polega | Gdzie ma sens | Na co uważać |
|---|---|---|---|
| SELV | Obwód bardzo niskiego napięcia z bezpiecznym oddzieleniem od innych obwodów. | Mała automatyka, elektronika użytkowa, układy sterujące. | Separacja musi być rzeczywista, a nie tylko „na papierze”. |
| PELV | Podobny poziom bezpieczeństwa jak SELV, ale może mieć odniesienie do ziemi. | Przemysł, sterowanie maszyn, instalacje techniczne. | Nie wolno zakładać, że skoro to 24 V, to każdy problem znika. |
| FELV | Napięcie bardzo niskie bez pełnej ochrony właściwej dla SELV/PELV. | Układy, w których pełna separacja jest trudna lub nieopłacalna. | Tu dodatkowe środki ochrony są konieczne, bo sam poziom napięcia nie wystarczy. |
Przy serwisie zawsze zakładam, że wartość napięcia nie mówi wszystkiego o ryzyku. Dwa identyczne napięcia mogą oznaczać zupełnie inną sytuację, jeśli jedno pochodzi z izolowanego źródła 24 V DC, a drugie z nieprawidłowo skonstruowanego układu zasilanego z sieci. Tę różnicę najlepiej widać dopiero wtedy, gdy sprawdzam obwód krok po kroku.
Jak rozpoznaję napięcie w obwodzie bez zgadywania
Najwięcej błędów bierze się z pośpiechu. Zamiast zakładać, że urządzenie „na pewno jest na 12 V” albo „to przecież zwykłe 230 V”, wolę przejść przez krótką, powtarzalną procedurę. To działa zarówno w warsztacie, jak i przy pracy z automatyką.
Co sprawdzam przed pomiarem
- Oznaczenia na tabliczce znamionowej urządzenia.
- Symbole na zasilaczu: ~ dla AC i ⎓ dla DC.
- Zakres napięcia wejściowego i wyjściowego, a nie tylko wartość nominalną.
- Rodzaj obciążenia: silnik, sterownik, elektronika, grzałka, przetwornica.
- Warunki pracy: suchy warsztat, środowisko wilgotne, metalowa obudowa, dostępny przewód ochronny.
Przeczytaj również: Skrót inż. - Jak pisać poprawnie i unikać błędów?

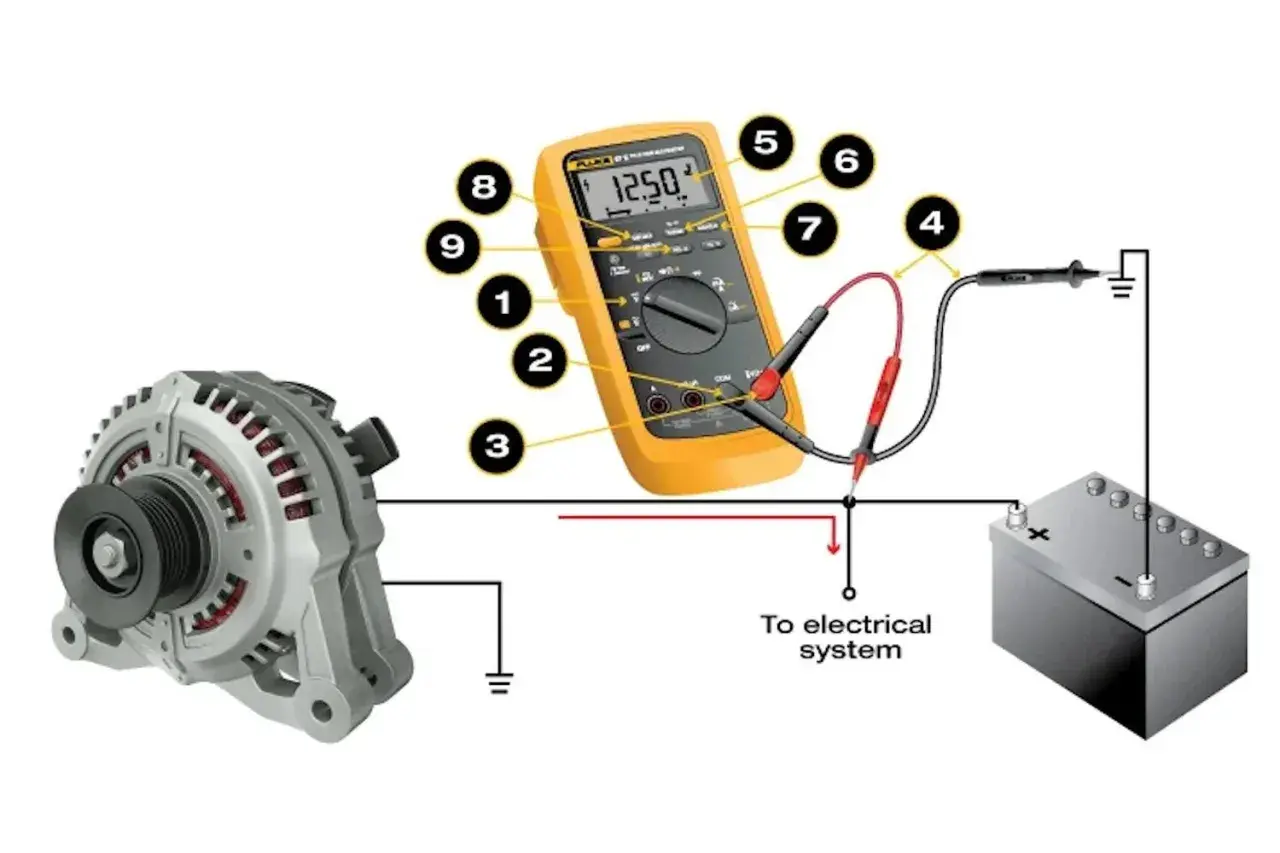

Jak mierzę, żeby nie pomylić przebiegów
- Najpierw ustawiam multimetr na odpowiedni tryb AC albo DC.
- Jeśli nie znam poziomu napięcia, zaczynam od wyższego zakresu.
- Przy zasilaczach impulsowych sprawdzam, czy mierzę napięcie stałe po stronie wyjściowej, czy wejście sieciowe.
- Gdy wynik jest podejrzany, weryfikuję go drugim przyrządem albo oscyloskopem.
- Przy obwodach trójfazowych zawsze rozróżniam pomiar faza-neutralny od pomiaru międzyfazowego.
To prosty zestaw nawyków, ale w praktyce oszczędza najwięcej czasu. Wiele „dziwnych” objawów w urządzeniach nie wynika z uszkodzenia, tylko z tego, że ktoś zmierzył napięcie w złym trybie albo założył, że na wyjściu z prostownika ma już czyste DC. Z tego właśnie powodu kolejnym krokiem jest lista błędów, które widuję najczęściej.
Najczęstsze błędy przy doborze i pomiarze napięcia
W instalacjach i układach zasilania powtarzają się te same pomyłki. Nie są efektowne, ale potrafią dać kosztowne skutki: od błędnej diagnozy po uszkodzenie odbiornika. Najbardziej typowe zbieram poniżej.
| Błąd | Dlaczego to problem | Jak robię to lepiej |
|---|---|---|
| Traktowanie 230 V jak wartości szczytowej | W rzeczywistości to wartość skuteczna, więc przebieg ma większy szczyt. | Rozróżniam wartość skuteczną, szczytową i średnią. |
| Zakładanie, że 24 V jest zawsze bezpieczne | Warunki dotyku, wilgoć i błędna separacja potrafią zmienić sytuację. | Sprawdzam źródło, izolację i środowisko pracy. |
| Mylne utożsamianie AC z DC tylko na podstawie etykiety | Zasilacz lub przetwornica może dawać napięcie pulsujące albo odkształcone. | Patrzę na przebieg, nie tylko na napis na obudowie. |
| Ignorowanie różnicy między 230 V a 400 V w układzie trójfazowym | To dwa różne punkty pomiaru i różne obciążenia dla urządzenia. | Zawsze sprawdzam, czy chodzi o faza-neutralny, czy międzyfazowy. |
| Pomiar bez sprawdzenia zakresu przyrządu | Może skończyć się błędnym wynikiem albo uszkodzeniem miernika. | Ustawiam właściwy zakres i klasę pomiarową przed dotknięciem przewodów. |
Najbardziej zdradliwy błąd to myślenie, że samo słowo „napięcie” wystarcza do opisu sytuacji. W praktyce liczy się też czy jest ono stałe, przemienne, tętniące, jaka jest jego wartość skuteczna, a nawet to, jak zachowuje się pod obciążeniem. I właśnie dlatego przy projektowaniu zasilania wolę oprzeć się na kilku prostych regułach niż na intuicji.
Trzy decyzje, które porządkują dobór napięcia w praktyce
Jeżeli mam skrócić cały temat do decyzji, które naprawdę robią różnicę, wybieram trzy. Pierwsza dotyczy bezpieczeństwa, druga sprawności, a trzecia diagnozy i serwisu.
- Do sterowania i elektroniki wybieram możliwie niskie napięcie, ale tylko wtedy, gdy źródło jest dobrze odseparowane i ma odpowiedni zapas mocy.
- Do przesyłu większej mocy wolę wyższe napięcie, bo przy tym samym obciążeniu prąd jest mniejszy, a przewody mniej się grzeją.
- Do pracy serwisowej zawsze sprawdzam dokumentację i oznaczenia, bo to najszybszy sposób, żeby uniknąć pomyłki między AC, DC i przebiegiem po prostowaniu.
W praktyce warsztatowej najczęściej wygrywa połączenie prostoty i przewidywalności: 230/400 V tam, gdzie potrzebna jest moc sieciowa, oraz 24 V DC tam, gdzie ważne są sterowanie, bezpieczeństwo i łatwa diagnostyka. Jeśli trzymam się tych zasad i nie mylę wartości skutecznej z szczytową, temat napięcia przestaje być abstrakcją, a staje się narzędziem do świadomego doboru zasilania.
