Dołożenie dodatkowego przycisku do furtki nie jest skomplikowane, ale tylko wtedy, gdy od razu trafisz w właściwe wejście i dobierzesz odpowiedni typ styku. Ja zawsze zaczynam od dwóch pytań: czy centrala oczekuje suchego styku NO oraz czy przycisk ma uruchamiać pełne otwarcie, czy tylko tryb furtki. W tym tekście pokazuję praktycznie, jak to sprawdzić, jak połączyć przewody i czego nie pomylić przy montażu.
Najważniejsze zasady, które oszczędzają czas i nerwy przy podłączeniu przycisku
- Wejście sterujące w większości central działa jako styk bezpotencjałowy NO, czyli chwilowe zwarcie dwóch zacisków.
- Jeśli chcesz pełne sterowanie, szukaj wejścia typu
START,SbS,STEP-BY-STEP,IMPULSalboOPEN. - Jeśli ma działać tylko przejście piesze, lepsze będzie wejście
FURTKA,PEDlubPARTIAL OPEN. - Dwa przyciski do tej samej funkcji zwykle wpina się równolegle do tych samych zacisków.
- Na wejścia sterujące nie podaje się 230 V; jeśli urządzenie pośrednie daje napięcie, potrzebny jest przekaźnik z suchym stykiem.
- Po montażu trzeba sprawdzić reakcję na krótki impuls, działanie fotokomórek i ewentualne ustawienie częściowego otwarcia.
Jak rozpoznać właściwe zaciski w centrali
Najpierw patrzę na oznaczenia na płycie sterującej, bo to one decydują o całym dalszym montażu. W praktyce producenci opisują wejście impulsowe jako miejsce dla kontaktu bezpotencjałowego, czyli takiego, który niczego nie zasila, tylko na moment zwiera dwa zaciski. To ważne rozróżnienie, bo zwykły przycisk do furtki ma najczęściej tylko zamknąć obwód, a nie podawać napięcie.
Najczęstsze oznaczenia są podobne, choć różnią się nazwą zależnie od marki napędu. Ja czytam je tak:
| Oznaczenie na centrali | Co oznacza w praktyce | Jakiego przycisku szukać |
|---|---|---|
START, SbS, STEP-BY-STEP, IMPULS
|
Impuls sterujący otwieraniem, zatrzymaniem i zamykaniem, zależnie od logiki centrali | Przycisk chwilowy monostabilny z kontaktem NO |
FURTKA, PED, PARTIAL OPEN
|
Częściowe otwarcie dla ruchu pieszego | Przycisk chwilowy NO, jeśli chcesz osobne sterowanie przejściem |
STOP |
Zatrzymanie ruchu, czasem także blokada manewru | Nie mylić z przyciskiem otwarcia; bywa NC, NO albo rezystancyjne, zależnie od centrali |
COM, GND, 30 lub podobny wspólny zacisk |
Wspólny punkt dla styku sterującego | Jedna żyła z przycisku idzie właśnie tutaj |
Jeśli przycisk ma otwierać furtkę tylko na chwilę, wybieram model monostabilny, potocznie nazywany dzwonkowym. Przycisk bistabilny jest tutaj złym wyborem, bo zostawia stan włączony i potrafi wprowadzić centralę w nieprzewidywalną logikę. Gdy widzę osobne wejście furtki, używam go zamiast wejścia ogólnego, bo potem łatwiej ustawić szerokość częściowego otwarcia.
Jak podłączyć dodatkowy przycisk krok po kroku
W samym montażu najważniejsza jest prostota: dwa przewody, jeden styk i żadnego podawania napięcia na wejście sterujące. Jeżeli robisz to pierwszy raz, pracuj na wyłączonym zasilaniu głównym i odłączonym akumulatorze awaryjnym, jeśli taki jest w centrali.
- Odłącz zasilanie centrali i upewnij się, że napęd nie może się uruchomić przypadkowo.
- Otwórz obudowę sterownika i znajdź wspólny zacisk oraz wejście, które ma reagować na impuls.
- Poprowadź do przycisku dwa żyły przewodu sterującego. Do samego styku nie ma znaczenia biegunowość.
- Jedną żyłę podłącz do zacisku wspólnego, najczęściej
COM,GND,30albo podobnie opisanego. - Drugą żyłę podłącz do wejścia impulsowego, na przykład
START,SbSlubFURTKA. - Jeśli dokładasz drugi przycisk do tej samej funkcji, włącz go równolegle do pierwszego, czyli do tych samych dwóch zacisków.
- Jeżeli przycisk ma działać na zewnątrz, zamknij połączenia w szczelnej puszce i zadbaj o odciążenie przewodu, żeby nie wyrwać żył przy pociągnięciu.
- Po zamknięciu obudowy włącz zasilanie i sprawdź reakcję na krótki impuls.
Warto pamiętać o jednej rzeczy, którą początkujący często pomijają: przycisk sterujący nie zasila napędu. On tylko podaje impuls na wejście logiczne. Jeśli więc w instalacji jest dodatkowy moduł, domofon albo przekaźnik, to i tak finalnie do centrali ma trafić suchy styk, nie napięcie z wyjścia urządzenia pośredniego.

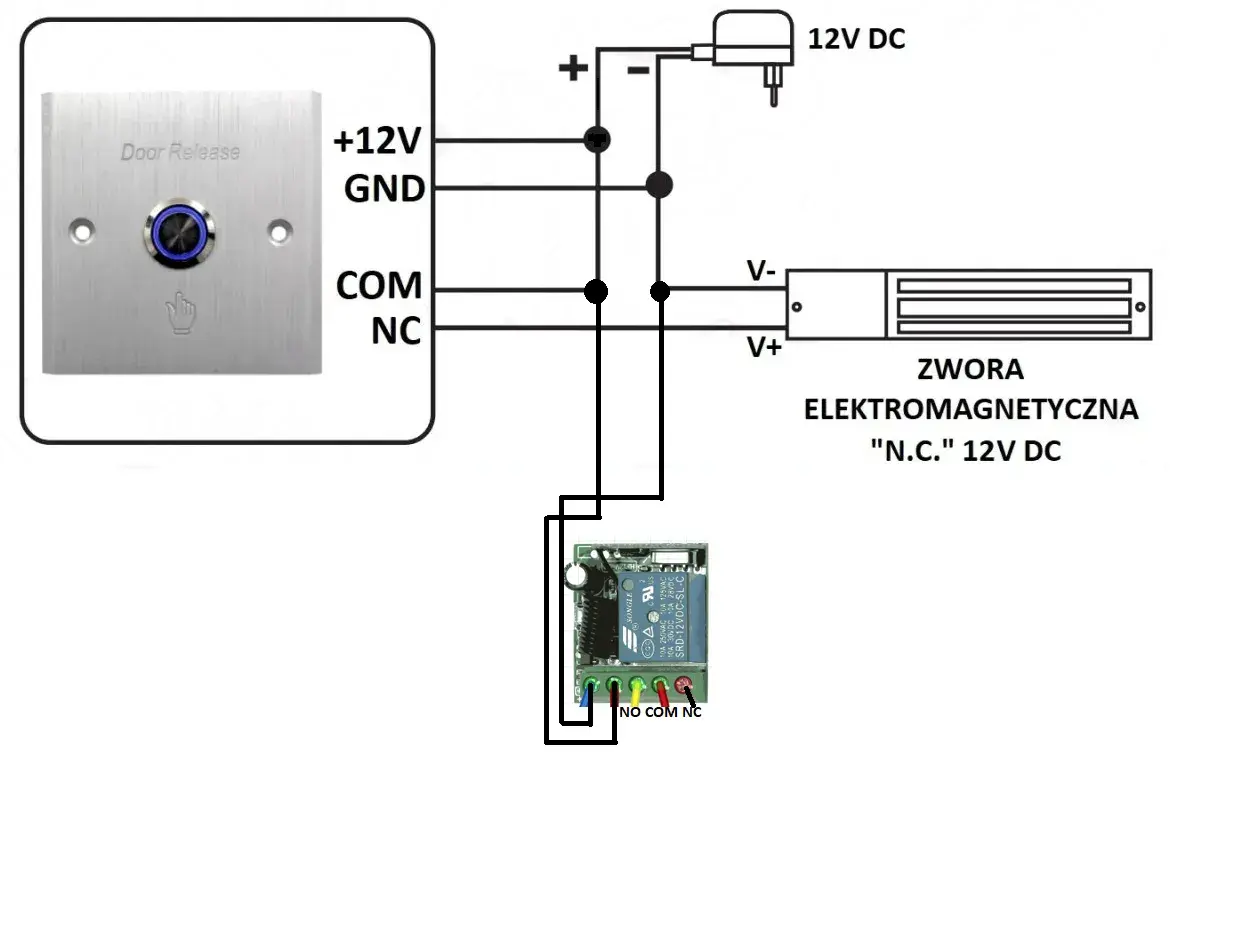

Jak wygląda poprawny schemat połączenia
Najbardziej praktyczne są dwa warianty: jeden przycisk do pełnego sterowania albo osobny przycisk tylko do furtki. Ja wybieram je według funkcji, a nie według wygody prowadzenia przewodów, bo później to centrala ma pracować logicznie, nie instalator.
| Wariant | Podłączenie | Co daje użytkownikowi |
|---|---|---|
| Pełne sterowanie z dodatkowego miejsca | Przycisk NO równolegle do wejścia START / SbS
|
Jednym krótkim naciśnięciem wywołujesz standardowy cykl pracy napędu |
| Osobna furtka piesza | Przycisk NO do wejścia FURTKA / PED / PARTIAL OPEN
|
Brama uchyla się tylko na ustawioną szerokość |
| Dwa przyciski w dwóch lokalizacjach | Oba przyciski równolegle do tych samych dwóch zacisków | Wygodne sterowanie z domu i od strony działki |
| Domofon lub wideodomofon z przekaźnikiem | Styk przekaźnika jako suchy kontakt do wejścia sterującego | Otwieranie furtki z panelu wejściowego bez dodatkowego pilotu |
Napęd z wejściem STOP wymagającym innej logiki |
Nie używać go jak zwykłego przycisku otwarcia | Unikasz błędów konfiguracji i fałszywych blokad |
Jeżeli centrala ma funkcję częściowego otwarcia, to właśnie ona zwykle najlepiej odpowiada na potrzebę furtki. W praktyce ustawiasz wtedy szerokość otwarcia raz, a potem każdy impuls z przycisku robi dokładnie to samo. To lepsze niż kombinowanie z pełnym otwarciem i ręcznym domykaniem, bo jest po prostu wygodniejsze i bardziej przewidywalne.
Kiedy potrzebny jest przekaźnik albo moduł pośredni
Nie każdy dodatkowy element da się podłączyć bezpośrednio. Jeśli urządzenie, które ma sterować furtką, daje własne napięcie wyjściowe albo jest podświetlane, potrzebujesz rozdzielić tor zasilania od toru sterowania. Dokładnie tak robię, gdy mam domofon, przycisk z LED albo moduł smart home z wyjściem tranzystorowym.
| Sytuacja | Co zrobić | Dlaczego to ma znaczenie |
|---|---|---|
| Przycisk ma własne podświetlenie | Podświetlenie zasil osobno, a do centrali podaj tylko styk | Sam LED nie może obciążać wejścia impulsowego |
| Domofon podaje 12 V lub 24 V na wyjściu | Użyj przekaźnika z cewką dopasowaną do napięcia wyjściowego | Centrala ma dostać suchy styk, nie zasilanie |
| Moduł smart home ma wyjście aktywne | Sprawdź, czy wyjście jest przekaźnikowe, a jeśli nie, dołóż moduł pośredni | Eliminujesz ryzyko uszkodzenia wejścia sterownika |
| Centrala oczekuje wejścia rezystancyjnego lub NC | Dopasuj typ styku do instrukcji albo przeprogramuj wejście, jeśli model to umożliwia | W takich układach zwykły przycisk NO nie zawsze wystarczy |
W niektórych centralach wejście STOP może przyjmować różne konfiguracje, a nawet rezystor 8,2 kΩ, ale to już nie jest zwykłe sterowanie furtką. Tam naprawdę trzeba czytać opis konkretnego zacisku, bo pomyłka nie tylko nie zadziała, ale może zatrzymać napęd albo zablokować manewr.
Najczęstsze błędy przy rozbudowie sterowania furtką
Najwięcej problemów widzę nie po stronie samego przycisku, tylko po stronie złego założenia, że „każdy biały dwuklawiszowy kontakt będzie działał”. Nie będzie. Poniżej są błędy, które powtarzają się najczęściej:
- Podłączenie do złych zacisków - przycisk trafia w wejście STOP albo w wyjście zasilające, zamiast w wejście impulsowe.
- Użycie przycisku bistabilnego - centralka dostaje stan zamiast impulsu i logika pracy zaczyna się rozjeżdżać.
- Wpięcie napięcia z domofonu bezpośrednio do centrali - wejście sterujące ma dostać styk, nie 12 V, 24 V ani 230 V.
- Brak osobnego wejścia dla furtki - użytkownik chce częściowe otwarcie, ale podpina wszystko pod główny impuls i potem musi kombinować z ustawieniami.
- Łączenie przewodów sterujących z 230 V - to zły nawyk, który zwiększa zakłócenia i utrudnia serwis.
- Brak testu po montażu - instalacja działa raz, ale po zamknięciu obudowy okazuje się, że drugi przycisk nic nie robi albo działa odwrotnie.
Przy dłuższych odcinkach przewodu trzymam się jeszcze jednej zasady: linie sterujące prowadzę osobno od zasilania silnika i lampy. To drobiazg, który później oszczędza sporo szukania fałszywych zwarć i zakłóceń. Jeśli instalacja ma być zrobiona porządnie, ten etap naprawdę warto potraktować poważnie.
Co sprawdzić po montażu, żeby instalacja działała przewidywalnie
Po podłączeniu nie kończę pracy na samym „działa albo nie działa”. Zawsze robię krótki test funkcjonalny, bo to on pokazuje, czy nowy przycisk naprawdę współpracuje z automatyką, a nie tylko chwilowo zwiera dwa przewody. Najlepiej przejść przez ten zestaw kroków:
- Naciśnij przycisk krótko i sprawdź, czy centrala reaguje pojedynczym impulsem.
- Jeśli są dwa przyciski, przetestuj oba osobno i upewnij się, że każdy uruchamia tę samą funkcję.
- Jeśli używasz wejścia furtki, sprawdź realną szerokość otwarcia i ewentualne opóźnienie zamykania.
- Zweryfikuj działanie fotokomórek i stopu, żeby nowy obwód niczego nie rozstroił.
- Obejrzyj puszkę i przejścia kablowe, czy nic nie jest naprężone, przycięte albo luźne.
Jeżeli po wszystkim furtka otwiera się, ale w niewłaściwy sposób, problem zwykle leży w logice wejścia, a nie w samym przycisku. Wtedy wracam do oznaczeń na płycie i ustawień centrali, zamiast od razu przerabiać okablowanie. To prostsza droga i w większości przypadków szybsza.
Dobrze podłączony przycisk ma działać bez myślenia o nim
W praktyce odpowiedź na pytanie o dodatkowy przycisk jest prosta: potrzebujesz właściwego wejścia, chwilowego styku NO i poprawnie poprowadzonego przewodu. Jeśli chcesz pełne sterowanie, użyj wejścia impulsowego; jeśli zależy ci na przejściu pieszym, wybierz osobne wejście furtki. Gdy urządzenie pośrednie daje napięcie, odseparuj je przekaźnikiem i nie mieszaj toru mocy z torem sterowania.
Najlepsza instalacja to taka, o której po montażu po prostu się nie myśli: naciskasz przycisk, furtka reaguje dokładnie tak, jak trzeba, i nic więcej nie trzeba poprawiać. Jeśli po pierwszym teście wszystko działa przewidywalnie, masz już większość pracy za sobą.
