Najprostszy schemat instalacji off grid pokazuje nie tylko panele i akumulator. W dobrze zaprojektowanym układzie liczy się kolejność przepływu energii, dobór napięcia DC, zabezpieczenia po stronie stałoprądowej i to, czy system wytrzyma noc, pochmurny tydzień oraz chwilowe skoki poboru. W tym tekście rozkładam temat na części: od czytania schematu, przez dobór paneli, falownika i baterii, po błędy, które najczęściej psują cały projekt.
Najważniejsze jest dobranie napięcia, zapasu energii i zabezpieczeń do realnego profilu zużycia
- Panele PV ładują akumulator przez MPPT, a falownik wyspowy buduje własne 230 V AC.
- W większych układach najczęściej opłaca się 48 V, bo ogranicza prądy i grzanie przewodów.
- Pojemność baterii trzeba liczyć z dobowego zużycia i liczby dni autonomii, a nie z mocy paneli.
- Zabezpieczenia DC, rozłączniki, bezpieczniki i SPD są obowiązkowe, nie opcjonalne.
- W polskich warunkach zimowych prawie zawsze trzeba przyjąć większy zapas, niż wynika z letniego bilansu.

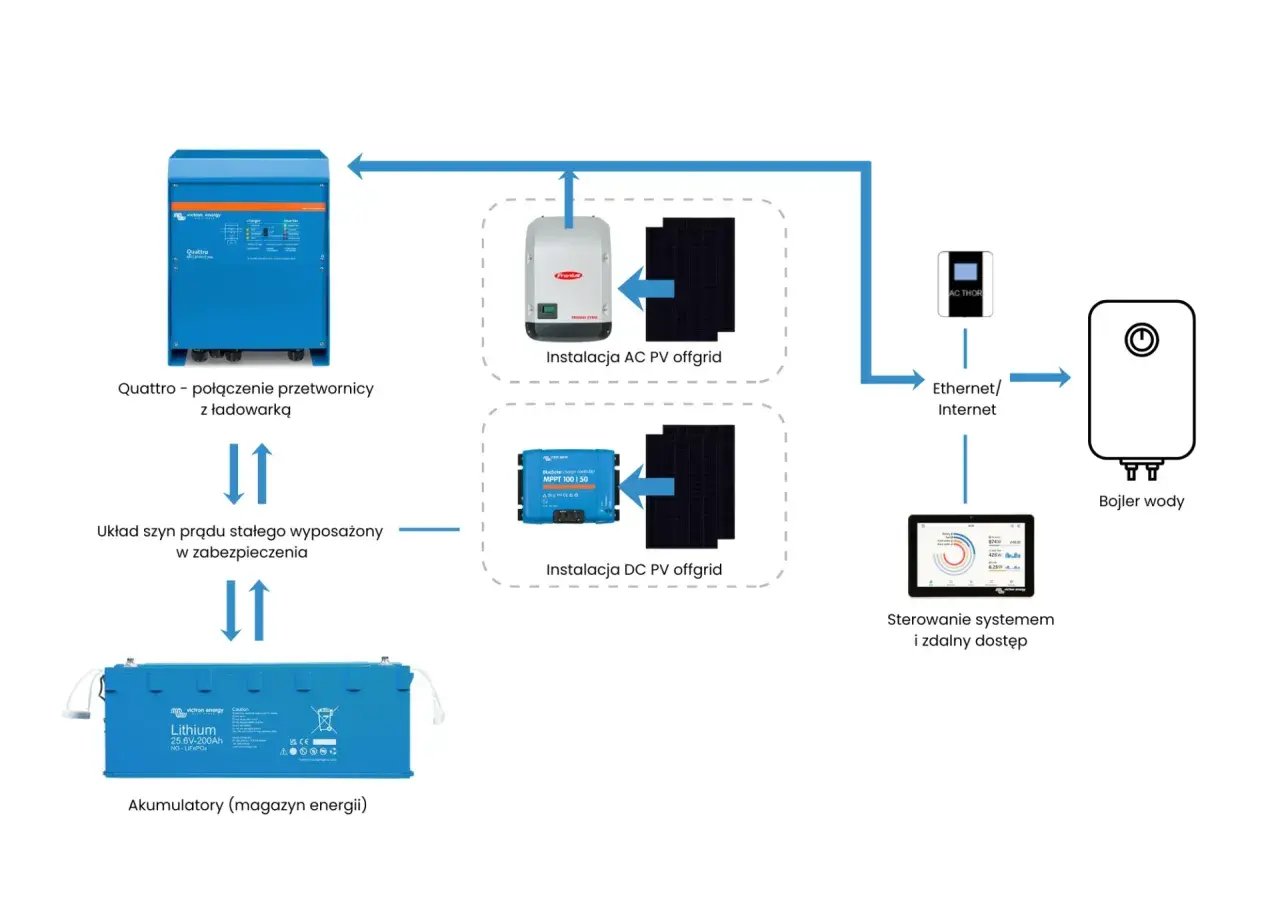

Jak czytać schemat instalacji off grid krok po kroku
W praktyce patrzę na taki układ jak na prosty łańcuch przepływu energii. Najpierw panele produkują prąd stały, potem regulator ładowania porządkuje to, co trafia do baterii, a falownik wyspowy zamienia zmagazynowaną energię na 230 V AC dla odbiorników. Jeśli w systemie jest agregat prądotwórczy albo dodatkowe ładowanie z sieci pomocniczej, pojawia się jeszcze osobna gałąź do ładowania akumulatora.
Panele PV → zabezpieczenie DC → regulator MPPT → bateria → falownik wyspowy → rozdzielnia AC → odbiorniki
↘ ładowarka z agregatu / wejście AC, jeśli system je ma| Element | Rola | Na co zwracam uwagę |
|---|---|---|
| Panele PV | Źródło energii DC | Układ stringów, zacienienie, zgodność napięcia z wejściem MPPT |
| Regulator MPPT | Optymalizuje ładowanie baterii i chroni ją przed przeładowaniem | Maksymalny prąd, napięcie wejściowe i profil ładowania baterii |
| Akumulator | Magazynuje energię na noc i gorszą pogodę | Pojemność użyteczna, chemia ogniw, temperatura pracy |
| Falownik wyspowy | Tworzy własną sieć 230 V/50 Hz | Moc ciągła, moc chwilowa i przebieg czystego sinusa |
| Zabezpieczenia | Odłączają uszkodzony fragment i ograniczają skutki zwarć | Bezpieczniki, wyłączniki DC, SPD, poprawny przekrój przewodów |
To właśnie ten przepływ energii trzeba zrozumieć najpierw. Kiedy schemat jest czytelny, łatwiej przejść do samej listy elementów i zobaczyć, gdzie najczęściej robi się skróty, które później kosztują najwięcej.
Z czego składa się poprawny układ wyspowy
W mojej ocenie dobry system off-grid nie wygrywa tym, że ma „dużo paneli”, tylko tym, że wszystkie jego elementy są dobrane do siebie. W praktyce liczą się nie tylko moduły PV, ale też to, jak układ radzi sobie z magazynowaniem, startem silników, spadkami napięcia i serwisem po kilku latach pracy.
- Panele fotowoltaiczne są źródłem energii, ale nie powinny być traktowane jako samodzielny system. Bez reszty osprzętu nie zapewnią stabilnego zasilania.
- Regulator MPPT to serce ładowania. Śledzi punkt maksymalnej mocy, dzięki czemu z paneli da się wycisnąć więcej niż w prostych kontrolerach PWM.
- Bank akumulatorów przechowuje energię. Tu najczęściej widać największą różnicę między rozwiązaniem amatorskim a sensownie policzonym.
- Falownik wyspowy tworzy własne AC. Wybieram model z czystym sinusem, jeśli system ma zasilać lodówkę, pompę, elektronikę albo narzędzia z silnikiem.
- Zabezpieczenia DC i AC obejmują bezpieczniki, rozłączniki serwisowe, wyłączniki nadprądowe i ochronniki przepięć. To nie jest dodatek, tylko element bezpieczeństwa.
- Źródło rezerwowe, zwykle agregat, ma sens tam, gdzie oczekuje się długiej autonomii bez przewymiarowania baterii do granic rozsądku.
Jeśli ktoś próbuje skrócić ten zestaw do „panele plus akumulator”, to zwykle pomija najważniejszą część projektu: kontrolę ładowania i ochronę instalacji. A skoro już wiemy, z czego to się składa, pora policzyć, ile tego naprawdę potrzeba.
Jak dobrać moc paneli, falownika i akumulatora
Ja zawsze zaczynam od dobowego zużycia energii, nie od liczby paneli. Jeśli dom, domek lub warsztat zużywa 5 kWh na dobę, a system ma zapewnić 2 dni autonomii, to bazowa pojemność magazynu wynosi 10 kWh użytecznych. Dla LiFePO4 przyjmuję zwykle 80-90% DoD (głębokość rozładowania), więc nominalnie trzeba więcej: 10 kWh / 0,8 / 0,9 = około 13,9 kWh. Dla AGM, gdzie sensownie zakłada się raczej 50% DoD, ten sam komfort pracy wymaga znacznie większego banku.
Falownik dobieram do jednoczesnej mocy odbiorników, a nie do całej listy urządzeń. Lodówka, pompa i elektronarzędzia potrafią przy starcie pobrać 2-3 razy więcej niż w pracy ciągłej, dlatego do zasilania domu lub warsztatu lepiej celować w zapas 25-30% ponad realny szczyt. To właśnie ten margines odróżnia układ, który działa, od układu, który co chwilę wybija zabezpieczenie.
| Dobowe zużycie | 2 dni autonomii, LiFePO4 | Falownik ciągły | Typowe zastosowanie |
|---|---|---|---|
| 3 kWh | 8-9 kWh nominalnie | około 3 kW | Domek weekendowy, oświetlenie, elektronika, mała lodówka |
| 5 kWh | około 14 kWh nominalnie | około 5 kW | Mały dom, podstawowy warsztat, pompa, chłodzenie |
| 10 kWh | około 28 kWh nominalnie | 8-10 kW | Większy dom, więcej odbiorników, wyższe szczyty mocy |
Po stronie PV nie szukam minimalnej mocy „na styk”, tylko takiej, która utrzyma baterię także po słabszym dniu. W polskich warunkach całoroczny off-grid bez wsparcia sieci jest wymagający, więc w praktyce panele trzeba przewymiarować wyraźnie względem letniego minimum albo zostawić miejsce na agregat. To prowadzi wprost do wyboru napięcia systemu i jego wariantu.
Które napięcie systemu sprawdzi się najlepiej
Tu widzę najwięcej nieporozumień. 12 V nie jest „gorsze” z definicji, ale szybko przestaje być wygodne, gdy rośnie moc odbiorników. Im niższe napięcie, tym wyższy prąd, a to oznacza grubsze przewody, większe spadki napięcia i większe straty cieplne. Przy 1 kW obciążenia prąd wynosi w przybliżeniu 83 A dla 12 V, 42 A dla 24 V i 21 A dla 48 V.
| Napięcie | Kiedy ma sens | Prąd przy 1 kW | Plusy i ograniczenia |
|---|---|---|---|
| 12 V | Bardzo małe układy, mobilne zestawy, oświetlenie, elektronika | około 83 A | Proste w małej skali, ale przy większych mocach szybko robi się niepraktyczne |
| 24 V | Domek letniskowy, mały warsztat, umiarkowane obciążenia | około 42 A | Dobre połączenie prostoty i rozsądnych prądów |
| 48 V | Dom całoroczny, większy magazyn energii, mocniejsze odbiorniki | około 21 A | Najbardziej uniwersalne przy większych systemach, mniej problemów z kablami i stratami |
Jeśli mam wskazać jedno rozwiązanie dla poważniejszej instalacji, zwykle wybieram 48 V. To po prostu wygodniejsze przy większej mocy i daje większy margines bezpieczeństwa po stronie przewodów. Z kolei 12 V zostawiam raczej dla małych, prostych układów, gdzie niskie obciążenia są regułą, a nie wyjątkiem.
Skoro napięcie już mamy uporządkowane, zostaje część, na której wiele osób oszczędza najbardziej, a potem płaci za to podwójnie: zabezpieczenia i poprawny montaż.
Zabezpieczenia i błędy, które psują cały projekt
W układach wyspowych nie wybaczam trzech rzeczy: braku ochrony przed zwarciem, zbyt cienkich przewodów i chaotycznego łączenia obwodów. Off-grid ma działać długo i przewidywalnie, a nie tylko „odpalić się” po montażu. Dlatego patrzę nie tylko na komponenty, ale też na to, jak system zachowa się przy awarii jednego z nich.
| Błąd | Co się dzieje | Jak to poprawić |
|---|---|---|
| Brak bezpiecznika przy baterii | Zwarcie może skończyć się bardzo dużym prądem i uszkodzeniem instalacji | Stosować bezpiecznik dobrany do prądu i przekroju przewodów, jak najbliżej źródła energii |
| Za cienkie przewody DC | Spadki napięcia, grzanie, gorsza praca falownika | Liczyć przekrój pod rzeczywisty prąd i długość trasy, nie pod „na oko” |
| Brak ochronnika przepięć | Burza lub zakłócenie mogą uszkodzić elektronikę | Dać SPD po stronie DC i AC tam, gdzie ryzyko jest realne |
| Łączenie różnych chemii lub starych i nowych ogniw | Nierówna praca baterii, szybsze zużycie, problemy z balansem | Stosować jeden, spójny bank akumulatorów i kompatybilny BMS |
| Niejasny punkt N-PE i brak zgodności z instrukcją falownika | RCD może nie działać tak, jak oczekujesz, a serwis staje się trudny | Trzymać się dokumentacji producenta i nie zgadywać przy układzie ochronnym |
| Ładowanie LiFePO4 w niskiej temperaturze bez kontroli BMS | Skrócenie żywotności lub odcięcie ładowania przez zabezpieczenia | Zapewnić ogrzewanie, podgrzewanie obudowy albo baterię przystosowaną do takich warunków |
Do tego dochodzi jeszcze jeden klasyk: podłączanie odbiorników bez wydzielenia obwodów. Ja wolę zasilać tylko te gałęzie, które naprawdę mają pracować z off-gridu, zamiast próbować „nakarmić” całą rozdzielnię bez planu. To zwykle prostsze, bezpieczniejsze i dużo łatwiejsze w serwisie. Kiedy ochrona jest przemyślana, pozostaje pytanie, czy cały ten układ ma w ogóle sens ekonomiczny.
Kiedy off-grid ma sens, a kiedy lepiej postawić na hybrydę
Jeśli ktoś ma dostęp do sieci, a chce po prostu obniżyć rachunki i mieć zasilanie awaryjne, hybryda bardzo często wygrywa. Nie wymaga aż tak dużego magazynu energii, łatwiej ją rozbudować i zwykle szybciej dopasować do realnych potrzeb. Z kolei pełny off-grid sprawdza się tam, gdzie sieci nie ma, przyłącze jest nieopłacalne albo autonomia jest ważniejsza niż maksymalna prostota budżetu.
| Cecha | Off-grid | Hybryda |
|---|---|---|
| Zależność od sieci | Brak, system pracuje samodzielnie | Możliwa, ale nie zawsze obowiązkowa |
| Koszt startowy | Zwykle wyższy, bo magazyn energii musi być większy | Często niższy przy tym samym komforcie użytkowania |
| Zachowanie przy blackoucie | Działa, jeśli projekt jest poprawny | Działa, o ile układ ma tryb backup |
| Wymagania zimą | Bardzo wysokie, zwłaszcza bez agregatu | Łatwiejsze do opanowania dzięki wsparciu sieci |
| Opłacalność | Najlepsza tam, gdzie sieci nie ma albo jest problematyczna | Najlepsza tam, gdzie chcesz częściowej niezależności bez ogromnej baterii |
Jeśli liczysz budżet, traktuj magazyn energii jako najdroższy element. Bardzo orientacyjnie: mały zestaw do działki potrafi zamknąć się w 5-15 tys. zł, prosty układ do domku weekendowego często w 15-30 tys. zł, a całoroczny system z większą baterią i sensownym falownikiem łatwo wchodzi w 30-80 tys. zł lub więcej. Największa różnica bierze się zwykle nie z paneli, tylko z pojemności akumulatorów i jakości elektroniki sterującej.
W praktyce sprawa jest prosta: jeśli sieć jest dostępna i nie ma specjalnego powodu, by z niej rezygnować, hybryda zwykle daje lepszy stosunek kosztu do komfortu. Jeśli sieci nie ma albo chcesz całkowitej niezależności, off-grid ma pełne uzasadnienie, ale trzeba go policzyć dużo staranniej niż standardową instalację PV.
Co sprawdzić przed zamówieniem sprzętu do własnego układu
Przed zakupem sprzętu robię jedną rzecz ponad wszystko: zamieniam ogólne „potrzebuję prądu” na konkretne liczby. Ile kWh dziennie zużywa obiekt, jakie są największe jednoczesne obciążenia, ile dni autonomii ma zapewnić bateria i czy w układzie pojawi się agregat. Dopiero wtedy schemat przestaje być rysunkiem, a staje się projektem.
- Zmierz rzeczywiste zużycie energii, najlepiej z kilku dni roboczych i kilku dni „spokojnych”.
- Sprawdź moc szczytową urządzeń, zwłaszcza pomp, lodówek, elektronarzędzi i grzałek.
- Ustal, czy system ma działać sezonowo, czy przez cały rok.
- Wybierz chemię baterii świadomie: LiFePO4 daje lepszą użyteczną pojemność, AGM bywa tańsze na starcie, ale wymaga większego zapasu.
- Zaplanuj miejsce na baterie w stabilnej temperaturze, szczególnie jeśli ma to być LiFePO4 bez własnego ogrzewania.
- Zdecyduj, czy chcesz zasilać cały obiekt, czy tylko wydzielone obwody krytyczne.
- Przewidź serwis: dostęp do bezpieczników, rozłączników i zacisków ma znaczenie po kilku latach, nie tylko w dniu montażu.
Jeśli te punkty są policzone, układ przestaje być przypadkowym zestawem urządzeń i zaczyna działać jak normalna infrastruktura zasilania. I właśnie tak powinien wyglądać dobrze przygotowany system wyspowy: nie efektowny na papierze, tylko odporny na słabszy dzień, zimę i zwykłe użytkowanie.
