Przepięcia prądu - Jak chronić elektronikę? Poradnik

Przepięcie prądu to potoczne określenie gwałtownego skoku napięcia, który potrafi uszkodzić elektronikę szybciej, niż zdążysz zauważyć problem po burzy albo po awarii w sieci. W praktyce chodzi nie tylko o spalone zasilacze, lecz także o losowe restarty sterowników, routerów, rejestratorów i sprzętu warsztatowego, który po takim zdarzeniu zaczyna działać niestabilnie. W tym tekście wyjaśniam, skąd biorą się takie impulsy, jak je rozpoznać i jak dobrać ochronę, która naprawdę ma sens w domu, firmie albo warsztacie.

Czym jest skok napięcia i czym różni się od przeciążenia

Ja rozróżniam te dwa zjawiska od razu, bo od tego zależy cały dalszy dobór zabezpieczeń. Przepięcie dotyczy napięcia, a przeciążenie dotyczy zbyt dużego prądu w przewodzie. To nie jest drobna różnica językowa, tylko praktyczna: bezpiecznik nadprądowy chroni przed nadmiarem prądu, ale nie zatrzyma krótkiego impulsu napięcia, który uderza w elektronikę.

W skrócie: przeciążenie grzeje przewody, a przepięcie niszczy czułe układy, zasilacze i półprzewodniki. Do tego dochodzi jeszcze zwarcie, czyli ekstremalny przypadek przetężenia, w którym prąd rośnie bardzo gwałtownie i zabezpieczenie ma zadziałać niemal natychmiast. W domowej praktyce najwięcej zamieszania robi jednak nie samo zwarcie, ale właśnie nagły skok napięcia, bo bywa krótki, trudny do zauważenia i zostawia po sobie uszkodzenia, które wychodzą dopiero po czasie.

W instalacjach niskiego napięcia ta różnica jest szczególnie ważna przy automatyce, bo zasilacz impulsowy, sterownik PLC czy falownik może przetrwać jedno zdarzenie, a po tygodniu zacząć wariować. Dlatego ja nigdy nie stawiam znaku równości między ochroną nadprądową a ochroną przeciwprzepięciową. To dwa osobne światy, które muszą współpracować, a nie zastępować się nawzajem.

Żeby dobrze ocenić ryzyko, trzeba najpierw wiedzieć, skąd taki impuls w ogóle się bierze.

Skąd biorą się przepięcia w domu, warsztacie i automatyce

Najczęściej źródło jest jedno z dwóch: z zewnątrz albo z samej instalacji. Z zewnątrz przychodzą impulsy związane z burzami, przełączaniem linii energetycznych i zakłóceniami w sieci. Z wewnątrz rodzą je urządzenia, które same pracują z dużą energią albo mają elementy indukcyjne, czyli takie, które przy wyłączaniu potrafią oddać energię w postaci krótkiego impulsu napięciowego.

• Burza i wyładowanie atmosferyczne - nawet bez bezpośredniego trafienia w budynek impuls może wejść do instalacji przewodami zasilającymi lub sygnałowymi.
• Łączenia w sieci energetycznej - przełączanie obciążeń, awarie i rekonfiguracje sieci potrafią generować krótkie, ale wysokie skoki napięcia.
• Uszkodzenie przewodu neutralnego - w części instalacji może wtedy pojawić się niebezpiecznie zawyżone napięcie, zwłaszcza przy niesymetrycznym obciążeniu.
• Silniki, styczniki i cewki - sprężarki, pompy, bramy, wentylatory i napędy przy wyłączaniu generują lokalne impulsy.
• Falowniki i zasilacze impulsowe - w warsztacie i automatyce to częsty punkt zapalny, bo pracują szybko i wrażliwie na zakłócenia.
• Przewody sygnałowe i LAN - długi kabel antenowy, Ethernet albo magistrala sterująca potrafią wprowadzić zakłócenie, nawet jeśli sam obwód zasilania wygląda dobrze.

W praktyce największy błąd polega na myśleniu, że problem jest tylko „od pioruna”. To za proste. W codziennym użytkowaniu więcej szkód robią impulsy powstające wewnątrz budynku albo przenoszone przez instalację zasilającą, niż jedno spektakularne uderzenie w dach. To ważne rozróżnienie, bo od niego zależy, gdzie montuje się ochronę i jak mocną powinna mieć konfigurację.

Skoro wiemy już, skąd bierze się problem, warto zobaczyć, co właściwie niszczy i po czym można to rozpoznać.

Jakie szkody powodują i po czym je rozpoznasz

Najbardziej cierpi elektronika. Zasilacze, płyty główne, rejestratory, routery, telewizory, ładowarki, monitory i sterowniki mają małe elementy, które źle znoszą nawet krótki impuls wyższy od nominalnego. Czasem uszkodzenie jest natychmiastowe: sprzęt nie włącza się, pali się bezpiecznik, czuć zapach spalenizny. Częściej jednak szkoda jest częściowa i podstępna - urządzenie działa, ale resetuje się, gubi konfigurację, zawiesza albo zaczyna generować błędy.

• Natychmiastowe objawy - brak reakcji urządzenia, wybity bezpiecznik, uszkodzony zasilacz, ślady przypalenia, zapach ozonu lub spalenizny.
• Objawy pośrednie - losowe restarty, migotanie oświetlenia LED, reset routera, błędy komunikacji w automatyce, zanik obrazu z kamer.
• Uszkodzenia ukryte - elektronika działa, ale ma skróconą żywotność, niestabilne napięcia wyjściowe albo błędy, które pojawiają się dopiero po kilku dniach.
• Straty wtórne - przestój pracy, utrata danych, awaria sterowania bramą, piecem, pompą czy linią produkcyjną.

Ja szczególnie uważnie patrzę na sytuacje, w których po jednej burzy pada kilka urządzeń z różnych obwodów. Taki zestaw objawów bardzo rzadko jest przypadkiem. Z kolei pojedyncza awaria jednego starego zasilacza nie musi oznaczać przepięcia, bo sprzęt starzeje się także bez żadnego impulsu z sieci. Właśnie dlatego warto patrzeć na kontekst, a nie tylko na jeden spalony element.

Jeśli chcesz ograniczyć ryzyko takich strat, trzeba dobrać ochronę warstwowo, a nie punktowo.

Jak dobrać ochronę przeciwprzepięciową do instalacji

Najlepszy efekt daje układ kilku poziomów ochrony. W praktyce zaczynam od rozdzielnicy, potem myślę o ochronie przy podrozdzielnicy lub wrażliwym obwodzie, a dopiero na końcu dokładam listwę przy samym urządzeniu. Taki układ ma sens, bo każdy kolejny stopień „doczyszcza” resztkowy impuls i odciąża następny element.

W handlu i projektowaniu nadal spotkasz starszy podział na klasy B, C i D, ale dziś wygodniej patrzeć na typy T1, T2 i T3. To nie jest czysta teoria z katalogu. W praktyce określa, ile energii ochronnik ma przejąć i w którym miejscu instalacji powinien pracować. Oto prosty podział, którym sam się kieruję:

Jeśli mam wybrać jeden element do domu, wybieram zwykle ochronę w rozdzielnicy, a listwę traktuję jako ostatnią warstwę, nie jako pełne zabezpieczenie. Warto też pamiętać o dwóch sprawach, które często są niedoceniane: uziemieniu i połączeniach wyrównawczych. Uziemienie to droga, którą energia ma bezpiecznie odpłynąć, a połączenia wyrównawcze łączą metalowe elementy instalacji, żeby nie pojawiały się między nimi niebezpieczne różnice potencjałów.

Przy automatyce i fotowoltaice dochodzą jeszcze osobne obwody DC oraz linie sygnałowe. Tu zwykła listwa nie wystarczy, bo impuls potrafi wejść przez przewód komunikacyjny, a nie przez samo zasilanie. Dlatego dobór ochrony zawsze robię pod konkretną instalację, a nie pod etykietę na pudełku.

Nawet najlepszy zestaw nie zadziała jednak poprawnie, jeśli instalacja jest zrobiona byle jak. I to jest miejsce, w którym najczęściej giną pieniądze.

Błędy, które sprawiają, że ochrona działa tylko na papierze

W praktyce widzę kilka powtarzalnych pomyłek. Część z nich jest drobna, ale razem potrafią całkowicie osłabić ochronę. Najgorsze jest to, że z zewnątrz wszystko wygląda poprawnie: jest ochronnik, jest listwa, są bezpieczniki, a mimo to sprzęt dalej pada przy pierwszym lepszym zdarzeniu.

• Mylenie RCD z ochroną przepięciową - wyłącznik różnicowoprądowy chroni przed prądem upływu, a nie przed skokiem napięcia.
• Montowanie ochronnika z długimi przewodami - im dłuższe połączenia, tym większa indukcyjność i słabsza skuteczność ochrony.
• Brak sprawdzenia stanu uziemienia - bez sensownego odprowadzenia energii ochronnik ma ograniczone możliwości.
• Ochrona tylko jednej gałęzi instalacji - zasilanie może być zabezpieczone, a LAN, antena, magistrala sterująca albo PV już nie.
• Dobór złego typu ochronnika - w jednej instalacji wystarczy T2, w innej potrzebny jest układ T1+T2, a czasem jeszcze T3 przy urządzeniu.

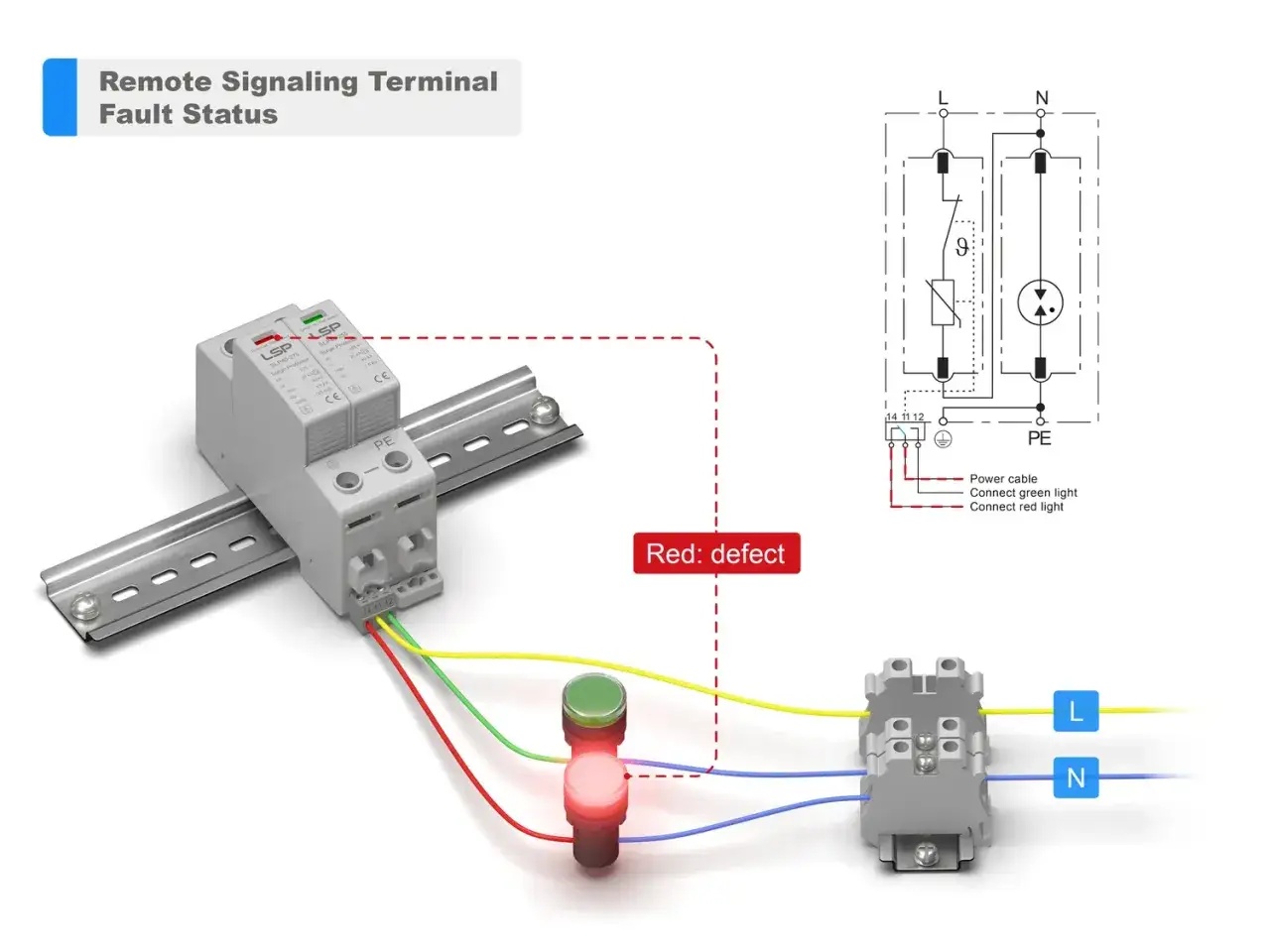

• Ignorowanie wskaźnika stanu - wiele ochronników ma sygnalizację zużycia; po zadziałaniu wkładka nie zawsze nadaje się do dalszej pracy.

Do tego dochodzi jeszcze jeden klasyk: kupowanie ochrony „na wszelki wypadek” bez sprawdzenia układu sieci. Układ sieci określa sposób prowadzenia przewodu neutralnego i ochronnego, więc ma wpływ na to, jak ochronnik powinien być wpięty. To już zadanie dla elektryka, nie dla przypadkowej listwy z marketu.

Kiedy awaria już się wydarzy, liczy się spokojna diagnostyka, a nie nerwowe włączanie wszystkiego z powrotem.

Co zrobić po zdarzeniu i kiedy wezwać elektryka

Po silnym impulsie zawsze zaczynam od prostego porządku, bo pośpiech tylko pogarsza sytuację. Jeśli coś jest uszkodzone, nie próbuję „na siłę” przywracać zasilania, dopóki nie wiem, gdzie leży problem. W wielu przypadkach szybka reakcja pozwala ograniczyć dalsze szkody.

1. Odłącz wrażliwą elektronikę od gniazdek, zwłaszcza komputer, router, telewizor, sterowniki i sprzęt pomiarowy.
2. Sprawdź, czy nie ma zapachu spalenizny, gorących obudów, nadtopionych gniazd albo śladów łuku elektrycznego.
3. Jeśli wybiło zabezpieczenie, nie załączaj go wielokrotnie bez ustalenia przyczyny.
4. Zapisz, które urządzenia przestały działać i czy awaria dotyczy jednego obwodu, czy całego budynku.
5. Zrób zdjęcia uszkodzeń, jeśli planujesz zgłoszenie szkody do ubezpieczyciela lub serwisu.
6. Wezwij elektryka, gdy problem się powtarza, czuć spaleniznę, widać przegrzanie albo uszkodzenia obejmują więcej niż jedno urządzenie.

Jeżeli potrzebna jest diagnostyka, orientacyjnie licz się z kosztem około 100-250 zł za godzinę pracy elektryka, a montaż prostego ochronnika z drobną modernizacją rozdzielnicy często zamyka się w widełkach 200-800 zł. Większa przebudowa rozdzielnicy, wymiana aparatury albo dołożenie kilku stopni ochrony podnosi rachunek, ale wciąż bywa tańsze niż wymiana kilku spalonych urządzeń jednocześnie.

Ważne jest też to, żeby po awarii nie testować sprzętu „na ślepo”. Jeśli zasilacz jest nadpalony albo gniazdo ma ślady przegrzania, dalsze próby tylko zwiększają ryzyko kolejnego uszkodzenia. Lepiej stracić kwadrans na sprawdzenie instalacji niż godzinę na gaszenie skutków złego podłączenia.

Kiedy to wszystko mam już uporządkowane, przechodzę do najważniejszego pytania: gdzie w praktyce inwestować najpierw, żeby nie przepalić budżetu.

Na co wydałbym pieniądze najpierw w mieszkaniu, domu i warsztacie

Jeśli miałbym ustawić priorytety, zrobiłbym to tak: w mieszkaniu chronię najpierw komputer, router, telewizor i sprzęt biurowy; w domu jednorodzinnym zaczynam od rozdzielnicy i poprawnego uziemienia; w warsztacie dokładałbym ochronę także do automatyki, napędów i linii sygnałowych. Najtańszy element nie zawsze daje najlepszy efekt, bo największą różnicę robi dopasowanie poziomów ochrony do całej instalacji.

• Mieszkanie - solidna listwa T3 do elektroniki i kontrola stanu rozdzielnicy.
• Dom - T2 jako baza, a przy instalacji odgromowej lub zasilaniu napowietrznym często także T1.
• Warsztat - ochrona rozdzielnicy, zabezpieczenie falowników, sterowników PLC i przewodów komunikacyjnych.

W 2026 najrozsądniej myśleć o ochronie przeciwprzepięciowej jak o systemie, a nie o jednym gadżecie do gniazdka. Jeśli dobierzesz ją warstwowo, ograniczysz ryzyko uszkodzeń i unikniesz typowego błędu polegającego na kupowaniu samej listwy zamiast realnej ochrony instalacji.
