Przekaźnik 12 V pozwala sterować dużym obciążeniem małym sygnałem z przycisku, stacyjki albo sterownika. W praktyce największe znaczenie ma nie sam „klik”, tylko poprawne rozpoznanie styków 30, 85, 86, 87 i 87a oraz właściwe zabezpieczenie obwodu. W tym artykule pokazuję, jak czytać schemat, jak podłączyć wersję 4- i 5-pinową oraz jak uniknąć błędów, które najczęściej kończą się spalonym bezpiecznikiem albo martwym odbiornikiem.
Najważniejsze zasady podłączenia przekaźnika 12 V
- Pin 30 to wspólny styk zasilania, 87 to normalnie otwarty, a 87a występuje tylko w wersji 5-pinowej.
- Piny 85 i 86 sterują cewką; w przekaźniku z diodą zachowaj polaryzację.
- Bezpiecznik montuj jak najbliżej źródła zasilania i dobieraj do przewodu oraz obciążenia, nie do samego przekaźnika.
- 4-pinowy przekaźnik nadaje się do prostego włączania odbiornika, a 5-pinowy przydaje się, gdy obwód ma być domyślnie zamknięty.
- Przed uruchomieniem sprawdź ciągłość między 30 i 87/87a miernikiem, a nie tylko „na oko”.

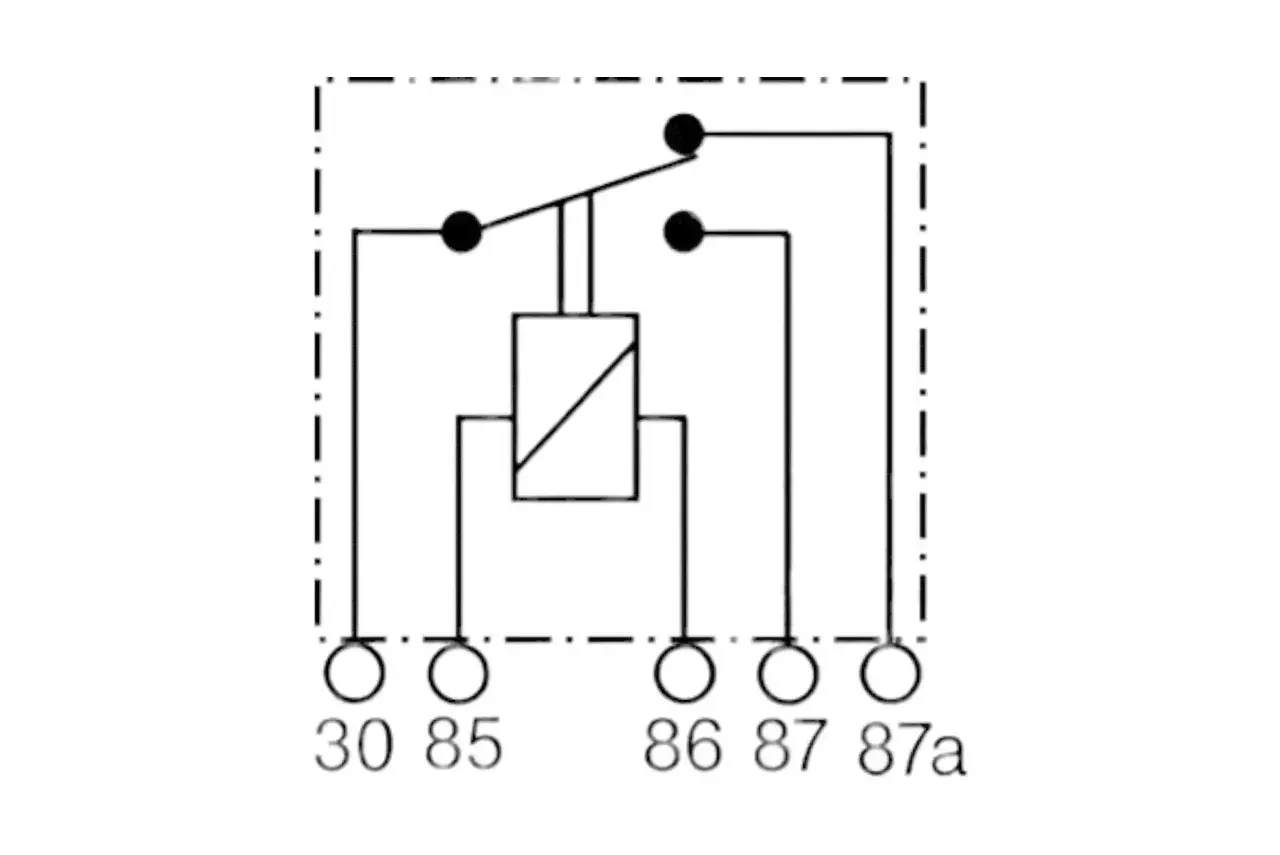

Co pokazuje schemat przekaźnika 12 V i jak czytać piny
W instalacjach 12 V numeracja pinów jest ważniejsza niż kolor przewodu czy pozycja na obudowie. Ja zawsze zaczynam od rozdzielenia układu na dwie części: cewkę, która uruchamia przekaźnik, i styki mocy, przez które płynie prąd do odbiornika. Dzięki temu schemat staje się prosty, nawet jeśli na pierwszy rzut oka wygląda technicznie.
| Pin | Funkcja | Jak go użyć |
|---|---|---|
| 30 | Wspólny styk mocy | Podajesz tu zasilanie z akumulatora przez bezpiecznik albo prowadzisz z niego wyjście na odbiornik |
| 85 | Jeden koniec cewki | Najczęściej masa lub sygnał sterujący z tranzystora, przycisku albo sterownika |
| 86 | Drugi koniec cewki | Najczęściej plus sterujący, ale przy przekaźniku z diodą trzeba zachować polaryzację |
| 87 | Styk normalnie otwarty NO | Łączy się z 30 po wzbudzeniu cewki |
| 87a | Styk normalnie zamknięty NC | Łączy się z 30, gdy cewka nie jest zasilona |
Najważniejsza zasada jest prosta: cewka nie powinna przenosić prądu odbiornika, bo to właśnie przekaźnik przejmuje obciążenie. Gdy już to rozdzielisz, reszta sprowadza się do wyboru wersji 4- lub 5-pinowej, więc przechodzę od razu do praktyki.

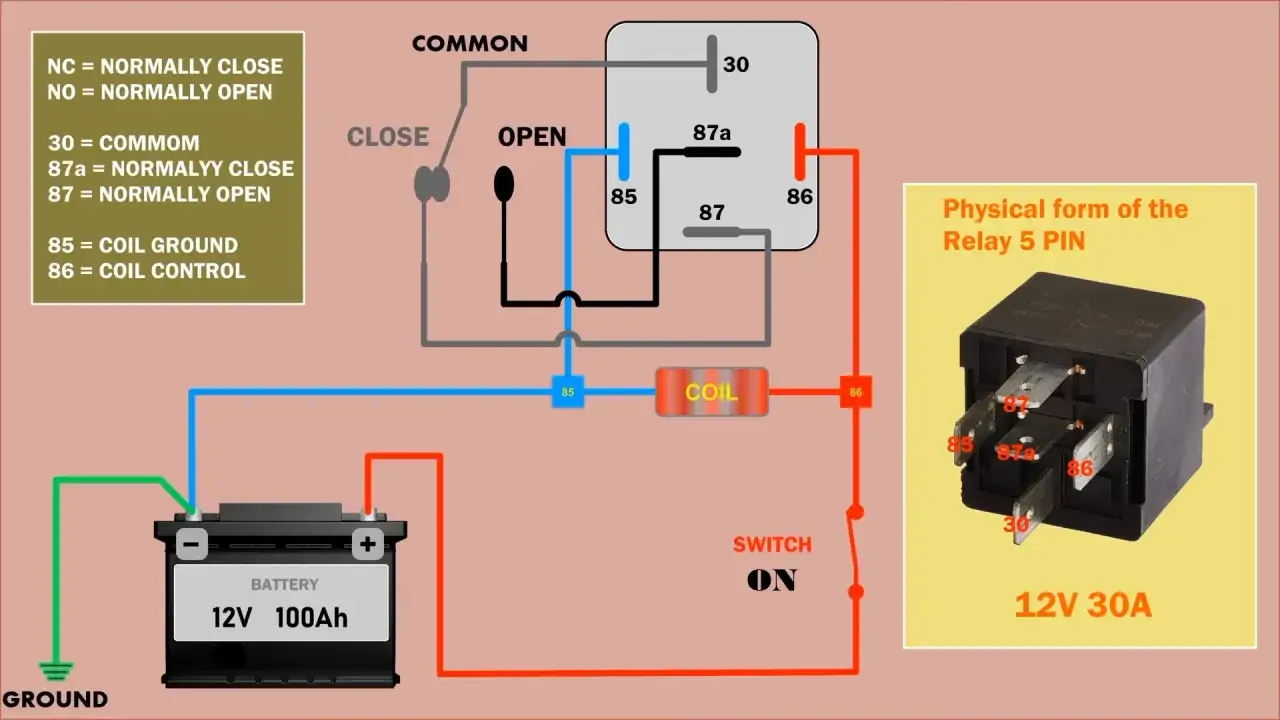

Jak podłączyć przekaźnik 4-pinowy krok po kroku
Najprostszy układ to przekaźnik 4-pinowy z wyjściem NO. W takiej konfiguracji pin 30 dostaje zasilanie z akumulatora przez bezpiecznik, pin 87 prowadzi prąd do odbiornika, a 85 i 86 tworzą obwód sterujący. To rozwiązanie sprawdza się przy lampach roboczych, klaksonie, dodatkowej pompie czy wentylatorze, o ile prąd mieści się w możliwościach przekaźnika i przewodów.
- Podaj stały plus na pin 30, ale zawsze przez bezpiecznik umieszczony możliwie blisko źródła zasilania.
- Połącz pin 87 z wejściem odbiornika, czyli z tym przewodem, który ma dostać zasilanie po zadziałaniu przekaźnika.
- Drugi przewód odbiornika poprowadź do masy albo do plusa, zależnie od tego, jak zbudowany jest cały obwód.
- Na piny 85 i 86 podaj sygnał sterujący z przycisku, stacyjki, wyjścia sterownika albo tranzystora.
- Jeśli przekaźnik ma wewnętrzną diodę tłumiącą, sprawdź symbol na obudowie i zachowaj polaryzację, bo odwrotne podłączenie może go uszkodzić.
W praktyce nie komplikuję tego bardziej niż trzeba: jeśli układ ma po prostu włączać odbiornik po podaniu sygnału, 4 piny wystarczą. Gdy chcesz przełączać obwód między dwoma torami albo mieć stan domyślnie zamknięty, lepiej od razu sięgnąć po wersję 5-pinową.
Kiedy wybrać przekaźnik 5-pinowy i do czego służy 87a
Przekaźnik 5-pinowy ma dodatkowy styk 87a, czyli wyjście normalnie zamknięte. Oznacza to, że w spoczynku pin 30 jest połączony z 87a, a po wzbudzeniu cewki przełącza się na 87. To bardzo użyteczne, kiedy obwód ma działać odwrotnie niż w klasycznym układzie albo gdy trzeba przełączać zasilanie między dwoma odbiornikami.
| Wersja | Stan bez napięcia na cewce | Stan po wzbudzeniu | Kiedy ma sens |
|---|---|---|---|
| 4-pinowa | Brak połączenia 30 z wyjściem | 30 łączy się z 87 | Proste włączanie lamp, klaksonu, pompy, wentylatora |
| 5-pinowa | 30 łączy się z 87a | 30 łączy się z 87 | Przełączanie między dwoma obwodami, układy NC, funkcje priorytetowe |
W praktyce 87a jest przydatny tam, gdzie odbiornik ma mieć stan domyślny aktywny albo trzeba przełączyć zasilanie między dwoma torami. Jeśli nie potrzebujesz takiej funkcji, zostaw 87a wolny i dobrze go zaizoluj. Ten detal często przesądza o tym, czy układ jest prosty i czytelny, czy zamienia się w kłębek przypadkowo połączonych przewodów.
Jak dobrać bezpiecznik i przewody do obciążenia
Tu najczęściej popełnia się najdroższe błędy. Przekaźnik może wytrzymać 40 A, ale przewód i złącza już niekoniecznie, dlatego nie dobieram zabezpieczenia pod napis na obudowie, tylko pod realny prąd odbiornika i przekrój przewodu. Dobrą praktyką jest też rozdzielenie zabezpieczenia obwodu mocy od obwodu cewki.
| Prąd odbiornika | Orientacyjny przekrój przewodu | Typowy bezpiecznik | Uwagi |
|---|---|---|---|
| Do 5 A | 0,75-1,0 mm² | 7,5 A | Małe obciążenia, krótkie odcinki |
| 6-10 A | 1,0-1,5 mm² | 15 A | Światła pomocnicze, drobne silniki |
| 11-15 A | 1,5-2,5 mm² | 20 A | Wentylatory, klaksony, pompy średniej mocy |
| 16-25 A | 2,5 mm² | 30 A | Wymaga dobrych konektorów i krótkiej trasy przewodu |
| 26-40 A | 4,0 mm² | 40 A | Tylko przy solidnym montażu i niskich spadkach napięcia |
Przy obwodzie cewki zwykle wystarcza bezpiecznik 1 A, bo sama cewka pobiera zazwyczaj około 100-200 mA. W układach samochodowych napięcie ładowania bywa wyższe niż 12 V i często dochodzi do 13,8-14,4 V, więc przewody oraz styki muszą być dobrane z zapasem. Jeśli planujesz odbiornik indukcyjny, jak silnik albo wentylator, zadbaj też o tłumienie przepięć, bo to one najczęściej zabijają styki szybciej niż sam prąd znamionowy.
Najczęstsze błędy, które psują układ
W tej części zwykle wychodzą niedopatrzenia, które wyglądają niegroźnie, a w praktyce blokują cały układ. Najczęściej widzę powtarzające się pięć problemów:
- Podłączenie zasilania do 30 bez bezpiecznika, co sprawia, że jeden błąd może uszkodzić wiązkę albo źródło zasilania.
- Pomylone 87 i 87a, przez co odbiornik działa odwrotnie niż zakładał montażysta.
- Zamiana przewodów cewki w przekaźniku z diodą, co powoduje brak działania albo uszkodzenie elementu.
- Zbyt cienki przewód na torze mocy, który grzeje się, powoduje spadek napięcia i osłabia odbiornik.
- Prowizoryczne łączenia bez porządnego zacisku, które po kilku drganiach po prostu tracą kontakt.
Ja przed pierwszym uruchomieniem zawsze sprawdzam miernikiem, czy bez zasilania cewki 30 łączy się z 87a, a po podaniu 12 V przechodzi na 87. Jeśli przekaźnik klika, ale odbiornik nie działa, problem zwykle leży w bezpieczniku, masie albo pomylonych stykach, a nie w samym przekaźniku. Taki krótki test oszczędza sporo czasu, zwłaszcza gdy układ ma więcej niż jeden odbiornik.
Co sprawdzić po pierwszym uruchomieniu układu
Po złożeniu układu nie zostawiam go bez kontroli pod obciążeniem. Sprawdzam, czy przekaźnik nie grzeje się nadmiernie, czy spadek napięcia na stykach jest niewielki i czy po 5-10 minutach pracy połączenia pozostają chłodne. Jeśli wszystko działa stabilnie, schemat jest poprawny nie tylko na papierze, ale też w realnych warunkach.
Jeżeli montujesz to w warsztacie albo w pojeździe terenowym, daj pierwszeństwo hermetycznej podstawce, solidnym konektorom i krótkiej drodze przewodu zasilającego. To drobiazgi, które robią większą różnicę niż sam „mocniejszy” napis na obudowie. W dobrze zrobionym układzie przekaźnik ma tylko przełączać obwód, a nie ratować źle zaprojektowane okablowanie.
