Opór elektryczny decyduje o tym, ile prądu popłynie przez przewodnik, ile energii zamieni się w ciepło i czy instalacja będzie pracowała stabilnie pod obciążeniem. W praktyce to jeden z tych parametrów, które łatwo zignorować przy doborze przewodu, a potem trudno naprawić skutki: spadki napięcia, grzanie złącz albo zaniżoną wydajność zasilania. Poniżej rozkładam temat na proste elementy: definicję, wzory, wpływ materiału i temperatury oraz sposób pomiaru bez typowych błędów.
Najważniejsze fakty, które warto mieć pod ręką
- Rezystancja mówi, jak bardzo element ogranicza przepływ prądu i ile energii zamienia się w ciepło.
- Na wartość oporu wpływają przede wszystkim materiał, długość przewodu, jego przekrój i temperatura.
- W przewodach zasilających niski opór jest zaletą, a w rezystorach, grzałkach i czujnikach bywa celem samym w sobie.
- Mierzenie multimetrem ma sens tylko przy odłączonym zasilaniu i najlepiej po odseparowaniu badanego elementu od reszty układu.
- Przy małych wartościach największy błąd dają przewody pomiarowe, styki i jakość połączenia.
- W praktyce równie ważny jak sam przewód bywa styk, zacisk i miejsce, w którym pojawia się opór kontaktowy.
Czym jest opór i dlaczego w ogóle występuje
W przewodniku nośniki ładunku nie poruszają się swobodnie jak po idealnie gładkim torze. Zderzają się z atomami sieci krystalicznej, defektami materiału i zanieczyszczeniami, więc część energii zamienia się w ciepło. Dlatego opór nie jest abstrakcyjną przeszkodą z podręcznika, tylko realną cechą materiału, która wpływa na prąd, straty i temperaturę pracy.
W obwodach prądu stałego najwygodniej opisuje to prawo Ohma: U = R · I. Dla mnie ważna jest tu prosta konsekwencja: jeśli napięcie jest stałe, większa rezystancja oznacza mniejszy prąd, a przy tym samym prądzie większa rezystancja powoduje większy spadek napięcia i więcej ciepła wydzielonego w elemencie.Nie każdy element musi mieć mały opór. W przewodach zasilających chcę go ograniczać, ale w rezystorach, grzałkach czy czujnikach to właśnie kontrolowany opór jest celem. Do tego jeszcze wrócę, bo to rozróżnienie często porządkuje cały temat.
Jeśli chce się dobrze ocenić instalację, najpierw trzeba rozdzielić opór elementu od tego, co dzieje się w całym obwodzie. I właśnie od tej różnicy przechodzę do tego, co wpływa na wartość samego przewodnika.
Od czego zależy rezystancja przewodnika
Najprostszy wzór, który naprawdę warto zapamiętać, to R = ρ · l / S. Opór rośnie wraz z długością przewodnika i maleje wraz z przekrojem, a parametr ρ zależy od materiału. W praktyce oznacza to, że cienki i długi przewód zawsze będzie miał większy opór niż krótki i gruby wykonany z tego samego metalu.
| Wielkość | Co opisuje | Jednostka | Po co ją rozróżniać |
|---|---|---|---|
| R | opór konkretnego elementu | Ω | pokazuje, jak zachowa się dany przewód, rezystor albo styk |
| ρ | rezystywność materiału | Ω·m | pozwala porównywać materiały niezależnie od wymiarów |
| σ | przewodność właściwą | S/m | jest odwrotnością rezystywności i wygodnie opisuje dobre przewodniki |
Jeśli patrzę na same materiały, najczęściej wraca ten sam wniosek: miedź przewodzi bardzo dobrze, aluminium trochę gorzej, a stal czy platyna mają znacznie wyższy opór właściwy. W liczbach wygląda to mniej więcej tak: miedź ma około 1,7·10-8 Ω·m, aluminium około 2,8·10-8 Ω·m, srebro około 1,6·10-8 Ω·m, a wolfram około 5,3·10-8 Ω·m. Z tego wynika praktyczna zasada: przy tej samej długości i tym samym dopuszczalnym spadku napięcia aluminium zwykle wymaga większego przekroju niż miedź.
Znaczenie ma też temperatura. W metalach wraz z jej wzrostem opór zwykle rośnie, więc rozgrzany przewód ma gorsze warunki pracy niż zimny. W półprzewodnikach i elementach specjalnych zależność bywa inna, dlatego nie wolno bezmyślnie przenosić intuicji z miedzi na każdy materiał.
W praktyce te trzy czynniki, czyli materiał, długość i przekrój, w połączeniu z temperaturą wyjaśniają większość problemów z przewodami, złączami i elementami mocy. Następny krok to przełożenie tej wiedzy na pomiar, bo dopiero wtedy da się odróżnić teorię od rzeczywistego stanu instalacji.
Jak mierzyć rezystancję bez wchodzenia w pułapki

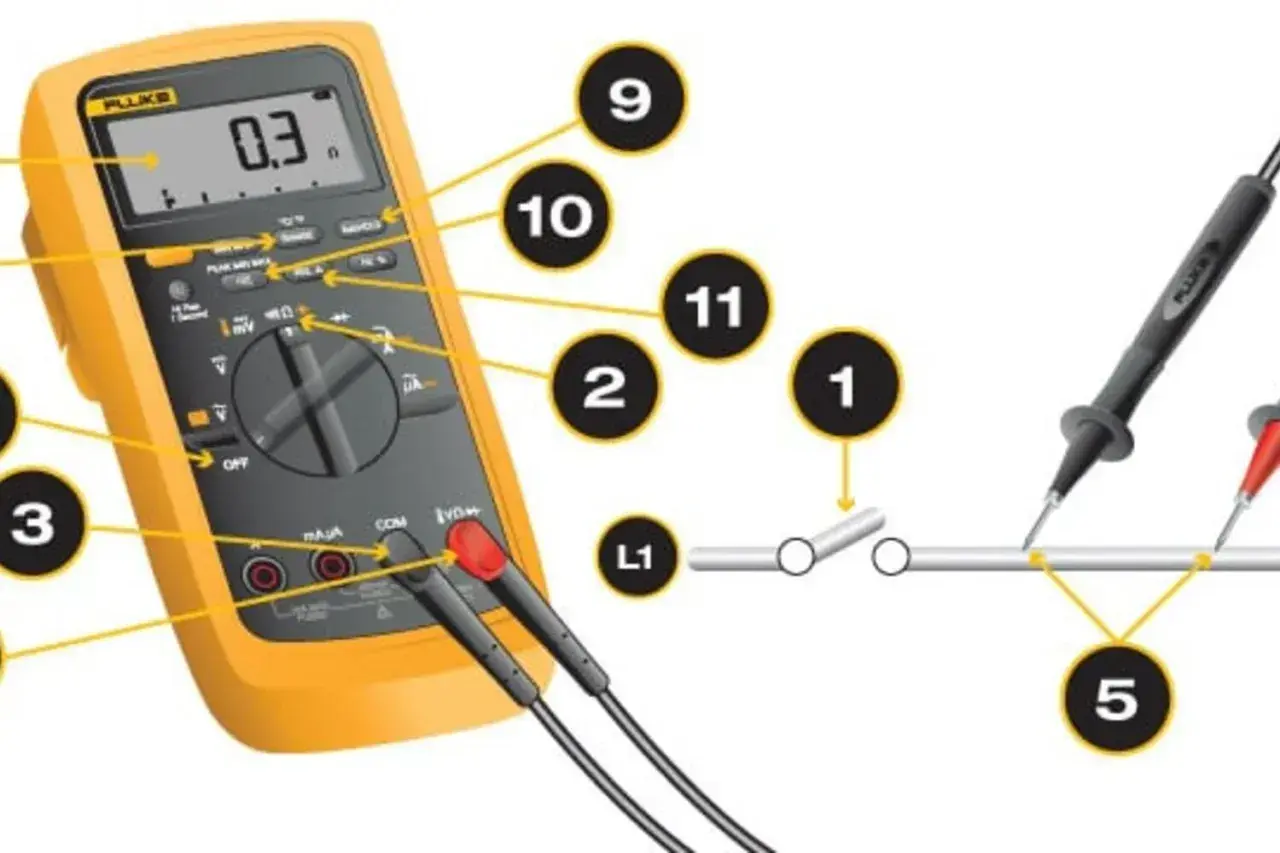

Najprostszy pomiar robi się multimetrem ustawionym na zakres omów. Zawsze mierzę przy odłączonym zasilaniu i najlepiej po odseparowaniu badanego elementu od reszty układu, bo wlutowane ścieżki, równoległe gałęzie i kondensatory potrafią całkowicie zafałszować odczyt. Sam multimetr podaje niewielki prąd z własnej baterii, więc wynik pokazuje, jak bardzo badany element stawia mu opór.
- Najpierw sprawdź przewody pomiarowe, zwierając sondy i odejmując ich opór, jeśli mierzysz bardzo małe wartości.
- Przy połączeniach i stykach zwracaj uwagę, czy wynik zmienia się po poruszeniu przewodem lub zaciskiem. To często pierwszy sygnał luźnego połączenia.
- Przy rezystorach mocy i uzwojeniach licz się z wpływem temperatury. Pomiar „na gorąco” prawie zawsze będzie wyższy niż na zimno.
- Jeśli miernik pokazuje nieskończoność albo OL, traktuj to jako przerwę w obwodzie, a nie „bardzo duży, ale nieokreślony” opór.
Przeczytaj również: Jaki falownik do magazynu energii? Wybierz mądrze!
Dlaczego przy małych wartościach wynik bywa mylący
Przy rezystancjach rzędu dziesiątych części oma albo niżej większy wpływ mają końcówki pomiarowe, styki i sama jakość połączenia niż badany przewód. Właśnie dlatego standardowy multimetr dobrze nadaje się do szybkiej kontroli ciągłości, ale przy precyzyjnym pomiarze niskich oporów lepsza jest metoda czteroprzewodowa albo przyrząd z kompensacją przewodów. To nie jest detal laboratoryjny z teorii, tylko praktyczna różnica między trafnym odczytem a zgadywaniem.
Gdy już wiesz, jak mierzyć, najważniejsze staje się pytanie: gdzie niski opór pomaga, a gdzie zaczyna szkodzić.
Gdzie niski opór pomaga, a gdzie zaczyna szkodzić
W instalacjach zasilających niski opór jest pożądany, bo ogranicza spadki napięcia i straty mocy. Z kolei w elementach grzejnych, czujnikach i rezystorach opór jest częścią funkcji układu, więc ocenia się go zupełnie inaczej. Ja zwykle rozdzielam te dwa światy od razu: przewód ma przewodzić możliwie „lekko”, a element czynny ma mieć dokładnie taki opór, jakiego potrzebuje projekt.
| Sytuacja | Jaki opór jest pożądany | Co się dzieje, gdy jest źle dobrany |
|---|---|---|
| Przewód zasilający | jak najmniejszy | spadek napięcia, grzanie kabla, większe straty |
| Styk, zacisk, złączka | bardzo mały i stabilny | iskrzenie, nagrzewanie, okresowe zaniki zasilania |
| Grzałka, rezystor mocy | świadomie dobrany i powtarzalny | za mały opór podnosi prąd i przeciąża układ |
| Czujnik NTC/PTC | tak dobrany, by zmieniał się przewidywalnie z temperaturą | pomiar staje się niestabilny albo bezużyteczny |
| Bezpiecznik topikowy | ma się nagrzać i przerwać obwód przy przeciążeniu | za duży opór w normalnej pracy oznacza już problem |
Praktyczny przykład jest prosty: 10 m miedzianego przewodu o przekroju 2,5 mm2 ma opór około 0,068 Ω, a ten sam odcinek aluminium około 0,112 Ω. To niewielkie liczby, ale przy dużym prądzie robią różnicę. Dla 16 A strata mocy na 0,2 Ω wynosi już ponad 51 W, więc ciepło pojawia się szybciej, niż wielu osobom się wydaje.
W obwodach prądu przemiennego dochodzi jeszcze impedancja, więc sama rezystancja nie opisuje wszystkiego. Mimo to w praktyce warsztatowej to właśnie opór przewodów, złącz i elementów mocy najczęściej tłumaczy problem z grzaniem lub spadkiem napięcia.
Skoro widać już, co działa dobrze, łatwiej też wskazać pomyłki, które najczęściej psują diagnozę.
Najczęstsze błędy przy ocenie oporu w praktyce
Nawet przy prostych pomiarach łatwo wpaść w kilka schematycznych pomyłek. Widzę je regularnie, zwłaszcza wtedy, gdy ktoś mierzy „na szybko” i wyciąga zbyt daleko idące wnioski z jednego odczytu.
- Mierzenie elementu wciąż połączonego z resztą układu. Równoległe gałęzie zaniżają wynik i maskują realny problem.
- Pomijanie temperatury. Rozgrzany przewód, uzwojenie albo rezystor nie pokaże tej samej wartości co element zimny.
- Mylenie rezystancji z rezystywnością. Pierwsza dotyczy konkretnego elementu, druga materiału.
- Ocenianie przewodu wyłącznie po średnicy. Liczą się też materiał, długość i warunki pracy.
- Ignorowanie styków. Często to nie kabel, tylko zaśniedziały zacisk albo luźna śruba robi cały problem.
Jeśli wynik „pływa” po poruszeniu przewodem, problem zwykle nie leży w samym materiale, tylko w połączeniu. To cenna wskazówka diagnostyczna, bo oszczędza wymianę dobrego kabla i kieruje uwagę tam, gdzie naprawdę powstaje opór kontaktowy.
Żeby zamknąć temat praktycznie, warto jeszcze przełożyć tę wiedzę na prosty schemat doboru przewodów, rezystorów i styków.
Na co patrzę przy doborze przewodu, rezystora i styku
W warsztacie i instalacjach zasilających nie wygrywa ten, kto zna sam wzór, tylko ten, kto potrafi go sensownie zastosować. Zanim dobiorę element, sprawdzam trzy rzeczy: jaki prąd ma płynąć, jak długa będzie droga prądu i czy opór ma być minimalny, czy dokładnie kontrolowany.
- W przewodach zasilających wybieram możliwie mały opór i pilnuję przekroju, długości oraz jakości połączeń.
- W rezystorach mocy sprawdzam nie tylko wartość w omach, ale też dopuszczalną moc strat i temperaturę pracy.
- W stykach i złączach zwracam uwagę na docisk, czystość powierzchni i odporność na drgania.
- Przy małych wartościach oporu nie ufam jednemu odczytowi z multimetru, tylko patrzę na powtarzalność wyniku.
- Jeśli układ się grzeje, zaczynam od pomiaru spadku napięcia na połączeniach, bo tam często kryje się winowajca.
Jeśli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: w przewodach zasilających walczy się o jak najmniejszy opór, a w rezystorach, grzałkach i czujnikach dobiera się go świadomie do funkcji układu. Taki sposób myślenia od razu pomaga odróżnić poprawnie zaprojektowany obwód od tego, który tylko działa, ale robi to kosztem strat, grzania i niepewnej pracy.
