W obwodach sterowania to nie zawsze sam aparat mocy decyduje o poprawnym działaniu układu, tylko informacja zwrotna i logika połączeń. Właśnie dlatego styki pomocnicze są tak ważne: pozwalają sygnalizować stan urządzenia, budować samopodtrzymanie, blokować błędne załączenia i przekazywać sygnał do PLC albo lampki kontrolnej. Poniżej rozkładam temat na praktyczne elementy: co to jest, jak czytać oznaczenia, gdzie stosować i na co uważać przy doborze oraz montażu.
Najważniejsze rzeczy na start
- Styk pomocniczy pracuje w obwodzie sterowania i sygnalizacji, a nie w torze głównym odbiornika.
- NO zamyka się po zadziałaniu, a NC otwiera się po zadziałaniu cewki lub mechanizmu.
- Oznaczenia 13-14 i 21-22 pomagają szybko rozpoznać funkcję toru bez zgadywania.
- Najczęstsze zastosowania to samopodtrzymanie, blokady, sygnalizacja i sprzężenie zwrotne.
- W układach bezpieczeństwa zwykły styk nie zastępuje wersji lustrzanej ani przekaźnika bezpieczeństwa.

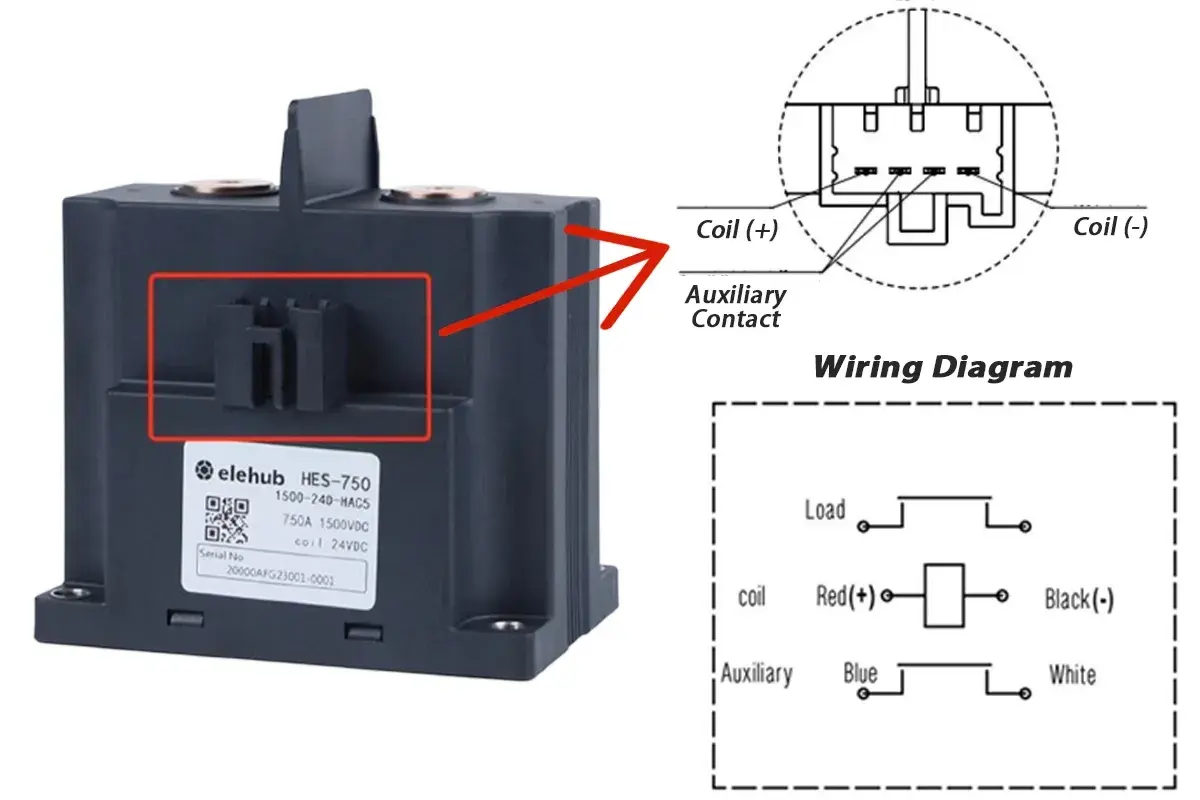

Czym jest styk pomocniczy i czym różni się od głównego
Najprościej ujmując, to mały element przełączający, który nie służy do zasilania silnika, grzałki czy dużego odbiornika, tylko do sterowania, blokowania i potwierdzania stanu aparatu. W praktyce spotykam go w stycznikach, przekaźnikach, wyłącznikach silnikowych i aparatach bezpieczeństwa. Jego rola jest pozornie drugoplanowa, ale bez niego wiele układów działałoby chaotycznie albo wymagałoby ręcznego nadzoru.
Różnica między torami głównymi a pomocniczymi jest bardzo konkretna: główne łączą energię, pomocnicze łączą informację. To przekłada się na obciążalność, sposób wykorzystania i ryzyko błędu przy montażu. Ja zawsze patrzę na to rozróżnienie jako na pierwszy filtr diagnostyczny, bo od razu wiadomo, czy problem dotyczy mocy, czy logiki sterowania.
| Cecha | Tor główny | Tor pomocniczy |
|---|---|---|
| Zadanie | Przenosi energię do odbiornika | Przekazuje sygnał o stanie urządzenia |
| Obciążenie | Wyższe prądy i większe obciążenia | Niskie prądy w obwodach sterowania |
| Typowe miejsce użycia | Silnik, grzałka, zasilanie maszyny | PLC, lampka sygnalizacyjna, blokada, przekaźnik |
| Skutek błędnego użycia | Przegrzanie, łuk elektryczny, uszkodzenie aparatu | Błędna logika, fałszywy sygnał, niepoprawne załączenie |
To rozróżnienie prowadzi od razu do kolejnej sprawy: żeby wykorzystać taki element bez pomyłek, trzeba poprawnie odczytać jego zachowanie i oznaczenia.
Jak czytać oznaczenia NO i NC
W praktyce najważniejsze są dwa typy: NO i NC. NO, czyli zwierny, jest otwarty w stanie spoczynku i zamyka się po zadziałaniu cewki albo mechanizmu. NC, czyli rozwierny, działa odwrotnie: w spoczynku jest zamknięty, a po zadziałaniu się otwiera. To prosta zasada, ale właśnie na niej opiera się większość schematów samopodtrzymania, blokad i sygnalizacji.

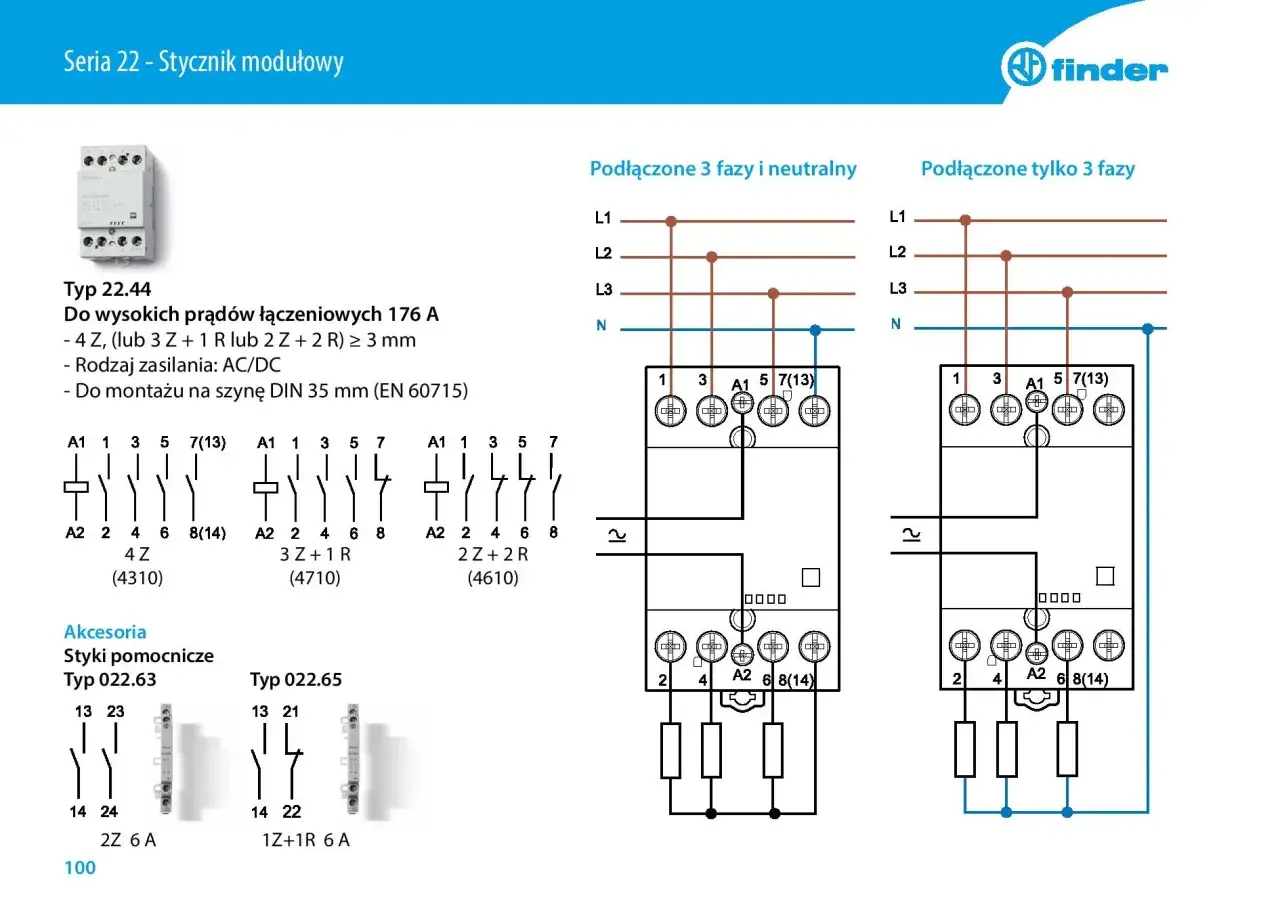

W oznaczeniach zacisków najczęściej spotkasz pary 13-14 dla styku NO oraz 21-22 dla styku NC. Kolejne tory bywają oznaczane jako 33-34 i 43-44. Dla mnie to bardzo wygodny skrót myślowy podczas diagnostyki: od razu wiem, który tor ma się zamknąć, a który rozewrzeć po pobudzeniu.
| Oznaczenie | Stan spoczynkowy | Po zadziałaniu | Typowe użycie |
|---|---|---|---|
| NO | Rozwarty | Zamknięty | Start, samopodtrzymanie, sygnał załączenia |
| NC | Zamknięty | Rozwarty | Stop, blokada, sygnał zaniku lub awarii |
Jeśli na schemacie widzę oba tory w jednym układzie, zwykle zakładam, że jeden ma potwierdzić stan, a drugi ma wymusić zatrzymanie albo blokadę. To właśnie dzięki temu styki pomocnicze robią różnicę w realnych układach automatyki, a nie tylko na rysunku.
Gdzie wykorzystuję je najczęściej w sterowaniu i automatyce
Najbardziej oczywiste zastosowanie to samopodtrzymanie. Po naciśnięciu przycisku START styk zwierny podaje zasilanie na cewkę i utrzymuje ją w stanie pracy nawet po puszczeniu przycisku. Bez tego operator musiałby trzymać przycisk cały czas, a układ byłby po prostu niewygodny i mało praktyczny.
Druga ważna funkcja to blokada wzajemna. W napędach lewo-prawo, w układach przełączania źródeł albo przy dwóch konkurencyjnych stanach jeden tor pomocniczy pilnuje, żeby nie załączyć obu kierunków jednocześnie. To proste zabezpieczenie, ale ma ogromne znaczenie dla bezpieczeństwa i żywotności aparatury.
- Sygnalizacja stanu - lampka kontrolna albo brzęczyk dostają jasny sygnał, czy aparat jest załączony.
- Wejście PLC - sterownik widzi rzeczywisty stan stycznika, a nie tylko polecenie wydane z programu.
- Obwód zatrzymania - tor NC może przerwać zasilanie przy awarii, otwarciu osłony albo naciśnięciu STOP.
- Sprzężenie zwrotne - układ wie, czy element wykonał ruch i czy pozycja jest zgodna z oczekiwaniem.
W praktyce właśnie te funkcje sprawiają, że mały element zaczyna decydować o czytelności całej szafy sterowniczej. Kiedy już wiadomo, do czego ma służyć, można dobrać właściwy blok bez przypadkowego eksperymentowania.
Jak dobrać odpowiedni blok do konkretnego aparatu
Dobór nie powinien zaczynać się od pytania „czy pasuje”, tylko od pytania „co ma robić”. Inaczej dobiera się prosty tor sygnalizacyjny, inaczej blokadę wzajemną, a jeszcze inaczej styk zwrotny w obwodzie bezpieczeństwa. Ja zwykle sprawdzam kilka rzeczy w tej samej kolejności, bo to oszczędza czas i zmniejsza ryzyko pomyłki przy uruchomieniu.
| Co sprawdzam | Dlaczego to ważne | Na co patrzę w praktyce |
|---|---|---|
| Liczba i układ styków | Określa, czy wystarczy jeden tor, czy potrzeba kilku funkcji naraz | Układ 1NO, 1NC, 1NO + 1NC albo większy zestaw |
| Sposób montażu | Wpływa na szerokość aparatu i wygodę serwisu | Montaż boczny albo czołowy, dostęp do zacisków |
| Kategoria pracy | Pokazuje, do jakiego typu obciążenia styk jest przeznaczony | AC-15 dla obwodów AC, DC-13 dla obwodów DC |
| Zgodność z aparatem | Nie każdy blok pasuje do każdego stycznika lub przekaźnika | Seria, typ mechaniczny, sposób zaczepu |
| Wymagania bezpieczeństwa | Decydują, czy potrzebny jest zwykły tor, czy wersja lustrzana | Sprzężenie mechaniczne, potwierdzenie stanu, wymagany feedback |
| Warunki środowiskowe | Drgania, temperatura i zapylenie wpływają na niezawodność | Szafa, pole maszynowe, częstotliwość łączeń |
Warto pamiętać, że kategoria AC-15 albo DC-13 mówi o rodzaju obciążenia w obwodzie sterowania, a nie o tym samym co znamionowy prąd toru głównego. To jeden z tych szczegółów, które początkujący często pomijają, a później dziwią się, że element „na papierze” pasował, ale w praktyce pracuje niepewnie. Z tego miejsca już prosta droga do omówienia błędów, które widuję najczęściej.
Najczęstsze błędy, które psują działanie obwodu
Najbardziej zdradliwe są pomyłki, które nie dają od razu spektakularnej awarii, tylko powodują dziwne zachowanie układu. Szafa wygląda poprawnie, schemat zgadza się tylko częściowo, a urządzenie działa odwrotnie niż powinno albo wcale nie daje sygnału zwrotnego. Właśnie takie problemy najdłużej się diagnozuje.
- Traktowanie toru pomocniczego jak toru mocy - prowadzi do przeciążenia i fałszywego założenia, że „przecież styk to styk”.
- Pomylony NO z NC - układ start/stop działa odwrotnie, a blokada może zadziałać w złym momencie.
- Złe odczytanie numeracji zacisków - szczególnie przy dokładanych blokach i schematach z kilkoma torami.
- Brak próby funkcjonalnej po montażu - sygnał wygląda dobrze na stole, ale przy rzeczywistym wysterowaniu logika się rozsypuje.
- Mieszanie sygnalizacji z bezpieczeństwem - zwykły tor zwrotny nie zawsze wystarczy tam, gdzie układ musi wykryć zespawanie styków.
Im bardziej krytyczny układ, tym mniej miejsca na skróty. W instalacjach, które mają potwierdzać stan maszyny, trzeba już wejść poziom wyżej i sprawdzić, czy potrzebny jest styk lustrzany albo mechanicznie sprzężony.
Co sprawdzić przed uruchomieniem, żeby uniknąć fałszywych sygnałów
Jeżeli styk ma brać udział w kontroli bezpieczeństwa, sam poprawny opis katalogowy nie wystarczy. W takich zastosowaniach liczy się to, czy tor rzeczywiście odzwierciedla stan aparatu i czy nie można uzyskać sprzecznych sygnałów. W praktyce oznacza to sprawdzenie wersji mechanicznie sprzężonej, poprawnego wpięcia w pętlę zwrotną i zgodności z wymaganiami układu nadrzędnego, na przykład przekaźnika bezpieczeństwa.
- Sprawdzam, czy tor NO i NC zachowują się dokładnie tak, jak pokazuje schemat, także przy ręcznym wysterowaniu cewki.
- Porównuję numerację zacisków z dokumentacją aparatu i nie zakładam, że każdy blok ma identyczny układ.
- Weryfikuję kategorię pracy i typ obciążenia, zamiast opierać się wyłącznie na ogólnym opisie prądowym.
- Symuluję start, stop, blokadę i awarię, żeby zobaczyć, czy sygnał zwrotny rzeczywiście trafia tam, gdzie powinien.
Jeśli miałbym zostawić jedną praktyczną wskazówkę, byłoby nią to: dobrze dobrany i sprawdzony styk pomocniczy oszczędza więcej czasu niż najdroższy przekaźnik, bo od razu pokazuje, czy problem leży w cewce, mechanice aparatu czy logice sterowania. W szafie sterowniczej to drobiazg, ale właśnie takie drobiazgi najczęściej odróżniają układ działający przewidywalnie od układu, który trzeba ciągle poprawiać.
