Przewód ekranowany przydaje się wtedy, gdy instalacja pracuje obok falowników, silników, przekaźników albo szybkiej transmisji danych i zaczyna łapać zakłócenia. W tym tekście pokazuję, czym taki kabel różni się od zwykłego przewodu, kiedy jego użycie ma sens w automatyce i zasilaniu oraz jak dobrać i zakończyć ekran, żeby rzeczywiście pomógł.
Najkrócej rzecz ujmując, ekran ma chronić sygnał i musi być podłączony poprawnie
- Ekran ogranicza wpływ zakłóceń elektromagnetycznych i zmniejsza emisję zakłóceń z samego kabla.
- Najwięcej zysku daje w liniach sterowniczych, pomiarowych, serwo i przy napędach z falownikiem.
- Skuteczność zależy nie tylko od samego kabla, ale też od dławnicy, złącza, obudowy i sposobu uziemienia.
- Oplot miedziany jest zwykle odporniejszy mechanicznie, a folia lepiej radzi sobie przy wyższych częstotliwościach.
- W wielu układach lepszy jest ekran zakończony 360° przy wejściu do obudowy niż cienki, prowizoryczny przewód do masy.
- Źle poprowadzony ekranowany kabel nie naprawi błędów w trasie prowadzenia i separacji od przewodów mocy.
Kiedy przewód ekranowany naprawdę ma sens
Ja zaczynam od pytania nie o sam kabel, tylko o środowisko pracy. Jeśli obok biegną przewody silnikowe, styczniki, zasilacze impulsowe, falowniki albo szybkie interfejsy danych, zwykła izolacja często nie wystarcza. W takiej sytuacji ekran ogranicza zarówno to, co wpada do środka, jak i to, co kabel wypromieniowuje na zewnątrz.
Najczęściej widzę sens w takich miejscach:
- liniach analogowych, na przykład dla czujników 4-20 mA i sygnałów pomiarowych,
- enkoderach i czujnikach pozycjonowania, gdzie zakłócenie potrafi dać fałszywy odczyt,
- kablu do serwonapędu lub falownika, gdzie problemem jest nie tylko odbiór zakłóceń, ale też ich emisja,
- transmisji danych w szafie i między szafami, szczególnie gdy trasa biegnie blisko torów mocy,
- maszynach o dużej liczbie przekaźników, cewki i elementów łączeniowych, które generują przepięcia i szpilki.
Nie każdy obwód musi być ekranowany. W prostym, krótkim zasilaniu 230 V bez źródeł zakłóceń dokładanie ekranu bywa nadmiarowe i kosztowne. Zanim wybiorę rozwiązanie, patrzę więc na podatność układu, nie na modę. To prowadzi prosto do pytania, z czego taki kabel jest właściwie zbudowany i które rozwiązanie daje najlepszy efekt w konkretnej aplikacji.
Jak zbudowany jest kabel ekranowany i co daje ekran

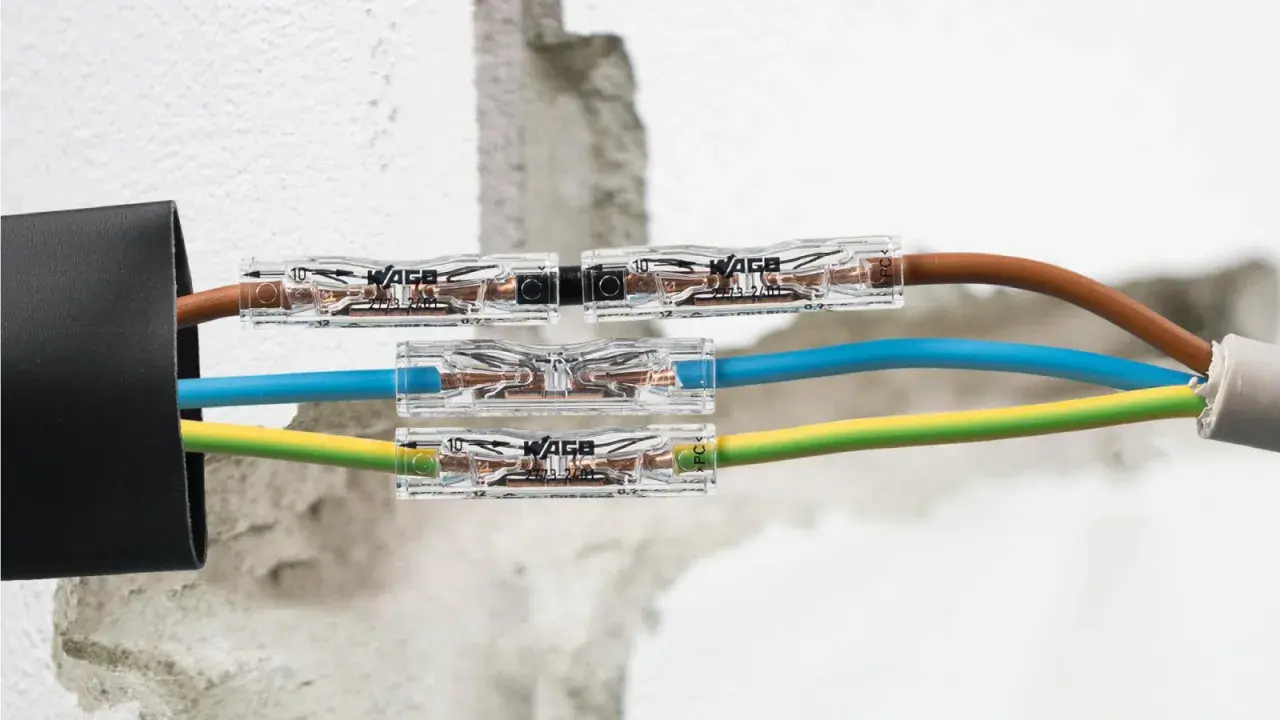

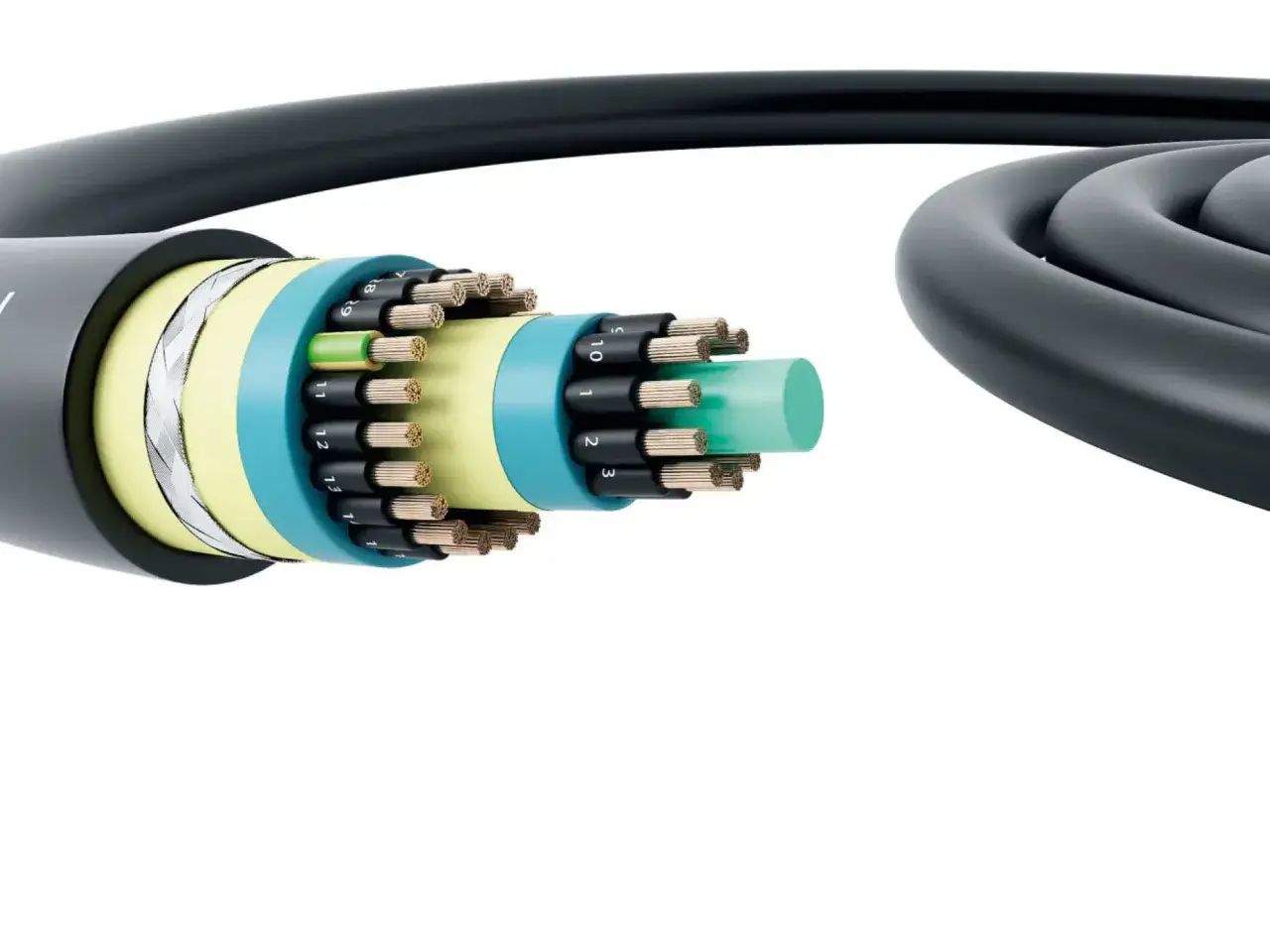

W praktyce spotykam kilka sposobów ekranowania i każdy ma trochę inne mocne strony. Najprostsza wersja to folia metalizowana, która dobrze pomaga przy wyższych częstotliwościach. Bardziej uniwersalny jest oplot miedziany, bo zwykle lepiej znosi ruch, zginanie i warunki przemysłowe. Są też konstrukcje łączone, gdzie folia i oplot pracują razem.
| Rodzaj ekranu | Co daje | Gdzie sprawdza się najlepiej | O czym pamiętać |
|---|---|---|---|
| Oplot miedziany | Dobra odporność mechaniczna i skuteczna bariera przed zakłóceniami, jeśli pokrycie jest odpowiednie; w praktyce często spotyka się poziom około 80% | Automatyka, napędy, przewody pracujące w ruchu | Skuteczność zależy od ciągłości oplotu i poprawnego zakończenia przy obudowie |
| Folia aluminiowa lub laminowana | Dobra ochrona przy wyższych częstotliwościach i niskiej masie | Linie danych i sygnały o małej mocy | Słabiej znosi wielokrotne zginanie i uszkodzenia mechaniczne |
| Oplot + folia | Lepsze połączenie ochrony elektromagnetycznej i odporności użytkowej | Większość zastosowań przemysłowych, gdzie liczy się stabilność pracy | Zwykle kosztuje więcej, ale daje większy margines bezpieczeństwa |
| Obwój z drutów miedzianych | Dobra elastyczność w bardzo ruchomych aplikacjach | Robotyka, prowadnice, miejsca o dużej liczbie cykli zginania | Pod względem EMC bywa słabszy niż solidny oplot |
Jeśli mam wybrać jedną rzecz, na którą patrzę najpierw, to nie jest to sama nazwa handlowa, tylko równowaga między ochroną a trwałością. Kabel do ruchomej osi może mieć świetny ekran na papierze, a i tak przegrać po kilku miesiącach, jeśli jego konstrukcja nie znosi skręcania. Z tej perspektywy łatwiej zrozumieć, gdzie taki przewód pracuje najlepiej w realnych instalacjach.
Gdzie sprawdza się najlepiej w automatyce i zasilaniu
W automatyce najbardziej lubię stosować ekranowane przewody tam, gdzie sygnał ma niewielką amplitudę albo musi być bardzo stabilny. W praktyce chodzi o czujniki, enkodery, magistrale komunikacyjne i sygnały sterujące, które nie wybaczają przypadkowych zakłóceń. Im dłuższa trasa i im bliżej przewodów mocy, tym większa szansa, że ekran rzeczywiście zrobi różnicę.
W zasilaniu sytuacja wygląda nieco inaczej. Zwykłe obwody rozdzielcze rzadko wymagają ekranu, ale przy napędach, silnikach i falownikach to już standardowa odpowiedź na zakłócenia przewodzone i promieniowane. W takich układach ekran nie jest ozdobą, tylko elementem całego systemu EMC.
Najczęściej spotykam go w takich scenariuszach:
- kabel do silnika sterowanego falownikiem,
- przewody do serwonapędów, gdzie liczy się stabilność i powtarzalność pracy,
- połączenia z enkoderami i modułami pomiarowymi,
- sieci przemysłowe prowadzone w szafie lub po trasie wspólnej z zasilaniem,
- instalacje w pobliżu urządzeń łączeniowych, spawarek, przetwornic i innych źródeł szpilek napięciowych.
Właśnie dlatego nie patrzę na ekranowanie jako na uniwersalny obowiązek, tylko jako na narzędzie do rozwiązania konkretnego problemu. Jeśli wiem już, że kabel ma sens, przechodzę do doboru konstrukcji, bo od tego zależy trwałość i skuteczność całej trasy.
Jak dobrać właściwy wariant do swojej instalacji
Dobór zaczynam od czterech pytań: jaki sygnał biegnie kablem, w jakim środowisku pracuje, czy trasa jest ruchoma oraz jak wygląda zakończenie ekranu na wejściu do obudowy. To prostsze niż analiza całego katalogu, a zwykle prowadzi do lepszej decyzji. W kablach sygnałowych ważna jest też pojemność i odporność na zakłócenia, natomiast w zasilaniu i napędach częściej liczy się wytrzymałość mechaniczna oraz skuteczne ekranowanie przy pracy dynamicznej.
| Kryterium | Na co zwracam uwagę | Praktyczny efekt |
|---|---|---|
| Rodzaj sygnału | Analogowy, cyfrowy, zasilający, napędowy | Decyduje o potrzebie ekranowania i o tym, jak ważna jest ciągłość ekranu |
| Ruch i zginanie | Stała instalacja, gięcie okresowe, prowadnica łańcuchowa, robotyka | Wybór między oplotem, folią i konstrukcją elastyczną |
| Środowisko | Olej, temperatura, wilgoć, chemia, pył | Dobór powłoki z PVC, PUR albo innego materiału odpornego na warunki pracy |
| Przepust i obudowa | Dławnica, złącze, metalowa skrzynka, szafa sterownicza | Od tego zależy, czy ekran da się zakończyć niskoimpedancyjnie i zgodnie z EMC |
Jeśli kabel ma pracować w trudniejszych warunkach, zwracam też uwagę na powłokę zewnętrzną. W miejscach narażonych na olej, tarcie albo częste zginanie sama warstwa ekranu nie wystarczy, bo szybciej zużyje się płaszcz niż pojawi się problem z zakłóceniami. Dobór nie kończy się więc na samym oznaczeniu kabla. Najwięcej błędów widzę dopiero przy zakończeniu ekranu, więc to jest kolejny punkt, na który warto spojrzeć bardzo praktycznie.
Jak podłączyć ekran, żeby nie stracić ochrony
W praktyce najważniejszy jest styk o możliwie dużej powierzchni i możliwie małej impedancji. Dlatego przy wejściu do metalowej obudowy wolę dławnice EMC, zaciski ekranu lub złącza z kontaktowaniem 360° niż prowizoryczne podłączenie cienkim przewodem. Phoenix Contact opisuje właśnie takie rozwiązania jako element EMC-compliant wiring, a to dobrze pokazuje, że ekran działa tylko wtedy, gdy cały tor połączenia ma sens.
W prostych ujęciach zasada bywa opisywana jako połączenie z jednej strony albo z dwóch stron, ale w praktyce decyzja zależy od rodzaju sygnału i od częstotliwości zakłóceń. Przy sygnałach wolniejszych i tam, gdzie ryzyko pętli masy jest wysokie, czasem stosuje się zakończenie jednostronne lub rozwiązania pojemnościowe. Przy szybszych sygnałach i w torach przemysłowych częściej wygrywa połączenie obu końców przez niskoimpedancyjny styk z obudową. Ja patrzę na to tak: im bardziej wymagająca jest instalacja EMC, tym mniej miejsca na półśrodki.
Pomaga mi trzyzasadniczy nawyk: ekran zakańczam możliwie blisko wejścia do obudowy, nie zostawiam długiego nieekranowanego odcinka i pilnuję ciągłości przez złącza, dławnice oraz szyny wyrównawcze. Dobre rozwiązanie nie musi być skomplikowane, ale musi być spójne. To prowadzi wprost do błędów, które najczęściej psują efekt nawet wtedy, gdy sam kabel był dobrany poprawnie.
Najczęstsze błędy, które widzę przy montażu
- Wyeliminowanie zakłóceń oczekuje się od kabla, ale trasa biegnie tuż obok przewodów silnikowych i zasilających.
- Ekran jest odizolowany zbyt daleko od obudowy, przez co zostaje zbyt długi odcinek „gołego” przewodu.
- Zamiast szerokiego kontaktu stosuje się przypadkowy cienki przewód do masy, który pogarsza skuteczność przy wyższych częstotliwościach.
- Zakłada się, że ekran zastępuje żyłę ochronną, a to dwa różne zadania.
- Rozłącza się ekran na złączach i przepustach, więc ciągłość ochrony kończy się w połowie drogi.
- W instalacjach ruchomych wybiera się konstrukcję, która dobrze wygląda w katalogu, ale nie znosi skręcania i zginania.
Najbardziej kosztowny błąd nie polega jednak na jednym źle zaciśniętym elemencie. Częściej problem wynika z całej logiki instalacji: złej trasy, słabego kontaktu ekranu i braku separacji od źródeł zakłóceń. Gdy to się poprawi, często okazuje się, że nie trzeba kupować bardziej egzotycznego kabla, tylko lepiej wykorzystać to, co już jest na miejscu.
Co sprawdza się w praktyce, a co tylko wygląda dobrze na papierze
Jeżeli miałbym skrócić temat do jednej myśli, powiedziałbym tak: dobry ekran zaczyna się od sensownego projektu trasy, a dopiero potem od wyboru samego kabla. W wielu instalacjach bardziej opłaca się kupić solidne dławnice EMC, dobre złącza i porządnie poprowadzić przewody niż szukać najdroższego modelu z katalogu.
W praktyce najpewniejszy układ to taki, w którym kabel, sposób zakończenia ekranu i obudowa tworzą jeden system. Gdy te elementy są rozjechane, nawet bardzo dobry przewód nie daje oczekiwanego efektu. Dlatego przy nowym projekcie zawsze sprawdzam nie tylko parametry kabla, ale też odległość od torów mocy, miejsce wejścia do szafy i sposób kontaktowania z PE. To właśnie tam najczęściej wygrywa albo przegrywa cała instalacja.
Jeśli masz zaplanować tylko jedną rzecz przed zakupem, niech to będzie ocena zakłóceń i trasy prowadzenia. Reszta zwykle układa się dużo łatwiej, gdy ten punkt jest dobrze przemyślany.
