W praktyce hasło logo PLC zwykle prowadzi do jednego pytania: jak czytać graficzne oznaczenie sterownika w dokumentacji automatyki. To ważne, bo od samego symbolu często zaczyna się analiza szafy sterowniczej, obwodów wejść i wyjść oraz komunikacji z resztą układu. Poniżej wyjaśniam, jak taki znak wygląda, co naprawdę mówi o urządzeniu i jak nie pomylić go z innymi elementami projektu.
Najkrótsza odpowiedź o symbolu PLC
- Nie istnieje jeden uniwersalny piktogram PLC, bo wygląd zależy od standardu i biblioteki CAD.
- Najczęściej spotkasz prostokątny blok z opisem CPU, wejść, wyjść i komunikacji.
- Symbol urządzenia to nie to samo co symbole w drabince programu, czyli w ladder logic.
- Najwięcej błędów wynika z mylenia PLC z HMI, przekaźnikiem programowalnym i kompaktowym LOGO!.
- Dobra dokumentacja powinna od razu pokazywać adresy I/O, zasilanie i sposób komunikacji.
Co oznacza symbol sterownika PLC w praktyce
W automatyce symbol sterownika PLC nie jest ozdobą, tylko skrótem myślowym: ma pokazać, gdzie znajduje się centralny element logiki sterowania. Taki znak zwykle oznacza blok CPU albo cały zestaw sterownika z modułami wejść i wyjść, dlatego od razu sugeruje, że logika procesu jest realizowana programowo, a nie wyłącznie przez połączenia przekaźnikowe. To duża różnica, bo z jednego rysunku można wyczytać, czy instalacja jest prosta, modułowa, rozbudowana i czy da się ją wygodnie diagnozować.
W praktyce zawsze patrzę na ten znak szerzej niż tylko na samą ikonę. Interesuje mnie, czy obok widać zasilanie, adresację kanałów, komunikację sieciową i rozdzielenie sygnałów cyfrowych od analogowych. Bez tych informacji symbol ma wartość orientacyjną, ale nie wystarcza do uruchomienia ani serwisu. Dlatego w projektach automatyki ważniejsza od estetyki rysunku jest konsekwencja oznaczeń i spójność całej dokumentacji.
Jest jeszcze jedna rzecz, którą wiele osób pomija: zapis PLC w schemacie nie mówi nic o języku programu. Języki programowania opisuje standard IEC 61131-3, ale sam wygląd urządzenia na rysunku zależy już od przyjętej biblioteki CAD i firmowego standardu. Żeby to dobrze odczytać, trzeba zobaczyć, jak takie oznaczenie rysuje się w praktyce.
Jak rozpoznać oznaczenie na schemacie i w bibliotece CAD

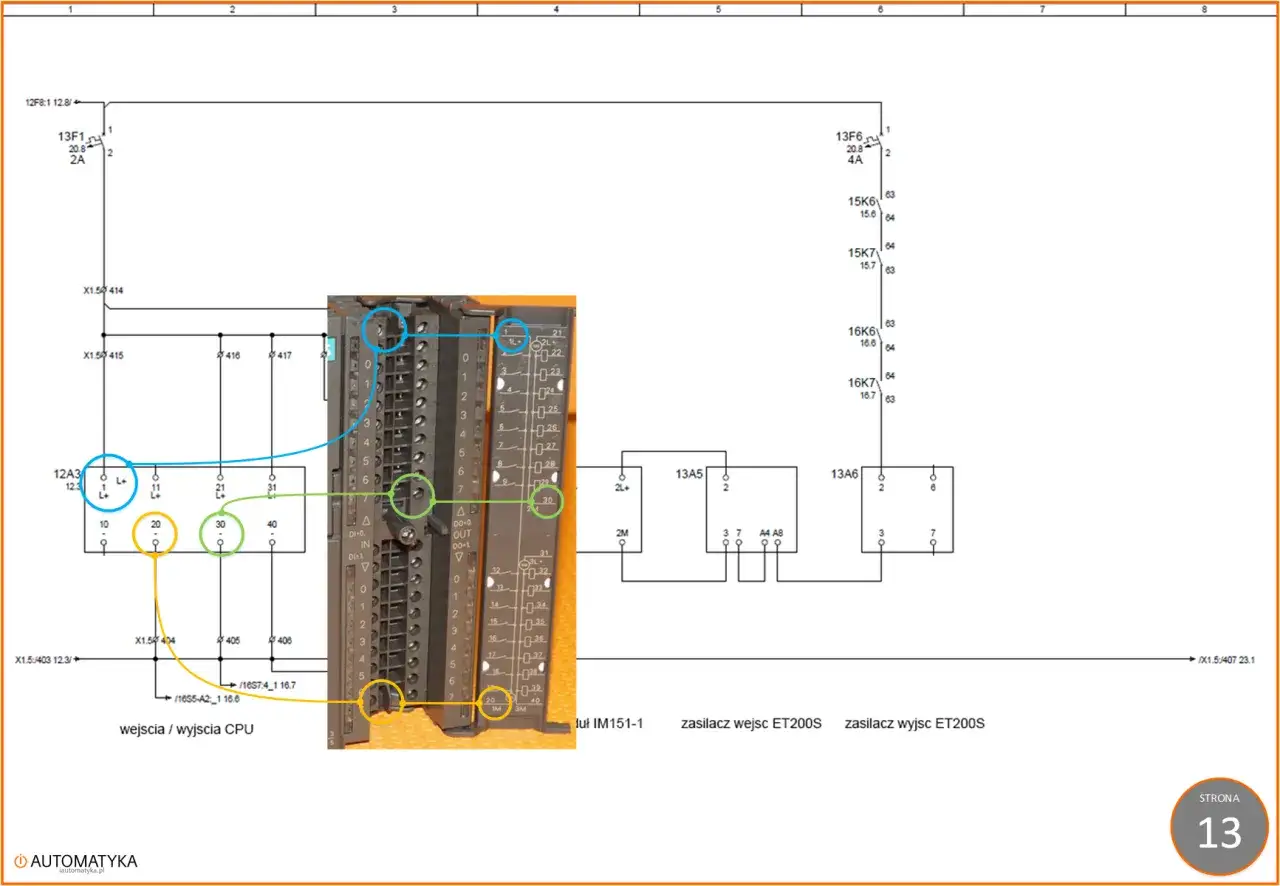

Najczęściej spotykam prostokątny blok z podpisem typu CPU, PLC albo nazwą serii urządzenia. Po bokach pojawiają się wejścia i wyjścia, a czasem także osobne pola dla komunikacji, zasilania i modułów rozszerzeń. To nie jest przypadek: taki układ ma od razu pokazać, skąd sterownik pobiera sygnały i dokąd je wysyła.
| Wariant oznaczenia | Jak zwykle wygląda | Co najczęściej oznacza | Na co uważać |
|---|---|---|---|
| Prosty blok CPU | Prostokąt z opisem PLC, CPU lub nazwą serii | Centralny sterownik bez szczegółowego rozbicia na moduły | Nie pokazuje jeszcze całej architektury układu |
| Blok z I/O | Widoczne oznaczenia wejść i wyjść po bokach | Połączenie sterownika z czujnikami i elementami wykonawczymi | Sprawdź numerację kanałów, bo to ona ma znaczenie przy okablowaniu |
| Sterownik kompaktowy | Mały moduł zintegrowany, często z opisem producenta | Rozwiązanie do prostszych maszyn i małych układów | Nie myl go automatycznie z przekaźnikiem programowalnym |
| Układ modułowy | CPU i osobne moduły rozszerzeń pokazane obok siebie | System, który można rozbudowywać o kolejne sygnały i funkcje | Ważne są też osobne oznaczenia zasilania i sieci |
W małych projektach często pojawia się kompaktowy sterownik, a w większych instalacjach osobne moduły wejść, wyjść i komunikacji. Dobrym przykładem jest rodzina LOGO! 9 firmy Siemens, która w wersjach rozbudowanych obsługuje do 64 wejść cyfrowych, 60 wyjść cyfrowych oraz 16 wejść i 16 wyjść analogowych. To pokazuje, że granica między „małym sterownikiem” a pełnym PLC bywa w praktyce płynna, a sam symbol trzeba czytać zawsze w kontekście całego systemu.
Jeśli chcesz zrozumieć taki znak bez zgadywania, patrz najpierw na kontekst rysunku, a dopiero potem na sam kształt bloku. To prowadzi prosto do pytania, gdzie dokładnie ten symbol pojawia się w projekcie i co powinien z niego odczytać automatyk.
Gdzie spotkasz ten znak w projekcie i co z niego odczytasz
Symbol sterownika pojawia się przede wszystkim tam, gdzie dokumentacja ma wyjaśniać logikę działania układu. Najczęściej spotkasz go w schemacie ideowym szafy sterowniczej, na planie montażowym, w zestawieniu I/O oraz w dokumentacji uruchomieniowej. W bardziej rozbudowanych instalacjach taki blok pojawia się także w topologii sieci, obok HMI, falowników, modułów bezpieczeństwa i innych urządzeń komunikujących się ze sterownikiem.
- Na schemacie ideowym widzisz, jak sterownik łączy się z czujnikami, przyciskami i elementami wykonawczymi.
- W planie szafy liczy się położenie fizyczne urządzenia, miejsce na okablowanie i rezerwę dla rozbudowy.
- W zestawieniu I/O ważne są adresy kanałów, bo to one wiążą rysunek z programem PLC.
- W topologii sieci blok PLC pokazuje, czy komunikacja idzie po Ethernet, PROFINET, Modbus TCP albo innym interfejsie.
- W dokumentacji serwisowej znak powinien odsyłać do konkretnych numerów zacisków i oznaczeń przewodów.
Najwięcej praktycznej wartości ma wtedy, gdy od razu pokazuje trzy rzeczy: co steruje, czym steruje i jak się z tym połączyć. Jeżeli którejś z tych informacji brakuje, technik na obiekcie musi je dopowiadać z innych rysunków, a to wydłuża diagnostykę i zwiększa ryzyko pomyłki. Właśnie dlatego dobry projekt nie kończy się na samym symbolu, tylko na pełnym zestawie danych. Z tego powodu łatwo też pomylić PLC z innymi elementami automatyki.
Dlaczego ten symbol bywa mylony z innymi oznaczeniami
W praktyce najczęściej myli się trzy rzeczy: sterownik PLC, przekaźnik programowalny i panel HMI. Z zewnątrz mogą wyglądać podobnie, szczególnie w dokumentacji producenta albo w prostym rysunku blokowym, ale pełnią zupełnie inne funkcje. PLC odpowiada za logikę procesu, HMI za obsługę i wizualizację, a przekaźnik programowalny za prostsze sterowanie przy mniejszej liczbie sygnałów.
| Urządzenie | Główna rola | Typowy symbol w dokumentacji | Kiedy ma największy sens | Ograniczenie, o którym łatwo zapomnieć |
|---|---|---|---|---|
| PLC | Realizuje logikę całego procesu i wymienia sygnały z wieloma urządzeniami | Blok CPU z I/O i komunikacją | Gdy instalacja ma więcej sygnałów, diagnostykę i rozbudowę | Bez dobrego opisu I/O sam symbol niewiele daje serwisowi |
| Przekaźnik programowalny | Obsługuje prostsze funkcje automatyki | Mały blok logiczny, często uproszczony | W małych układach, gdzie liczy się prostota i niski koszt | Szybko zabraknie mu elastyczności przy większym projekcie |
| HMI | Wyświetla informacje i przyjmuje dane od operatora | Panel operatorski z ekranem | Gdy potrzebujesz obsługi, alarmów i podglądu procesu | Nie zastępuje logiki sterowania |
| Sterownik kompaktowy LOGO! | Łączy prostotę małego układu z funkcjami programowalnego sterowania | Niewielki blok z oznaczeniem serii | Przy małych maszynach, automatyce budynkowej i prostych sekwencjach | To nadal sterownik, a nie panel operatorski |
Tu właśnie pojawia się najczęstsza pułapka: ktoś widzi mały blok na rysunku i zakłada, że chodzi o prosty układ bez większych możliwości. Tymczasem nawet kompaktowy sterownik potrafi zrobić znacznie więcej, niż sugeruje rozmiar symbolu. Jeśli projekt jest mały, prostsze rozwiązanie wystarczy. Jeśli rośnie liczba sygnałów, zaczyna liczyć się diagnostyka, modułowość i sieć, a wtedy różnice stają się bardzo wyraźne. Właśnie dlatego oznaczenie trzeba dobierać tak samo starannie jak sam hardware.
Jak poprawnie opisywać i dobierać symbol w dokumentacji
Gdy przygotowuję albo sprawdzam dokumentację, trzymam się prostego podejścia: najpierw spójność, potem szczegóły. Najważniejsze jest to, aby symbol był zrozumiały dla automatyka, elektryka i serwisanta, nawet jeśli każdy z nich patrzy na rysunek z innej perspektywy. Nie chodzi o ładną ikonę, tylko o znak, który da się jednoznacznie przełożyć na rzeczywisty układ.
- Ustal jeden standard symboli dla całego projektu i nie mieszaj różnych bibliotek bez potrzeby.
- Oznacz osobno CPU, moduły wejść, moduły wyjść, zasilanie i komunikację.
- Przy każdym module wpisz adresy kanałów albo odwołanie do listy I/O.
- Rozdziel sygnały cyfrowe, analogowe i bezpieczeństwa, jeśli występują w instalacji.
- Dodaj odniesienia do zacisków i numerów przewodów, żeby serwis nie musiał zgadywać połączeń.
Najczęstsze błędy są zaskakująco powtarzalne. Widziałem projekty, w których ten sam blok raz oznaczał CPU, raz moduł rozszerzeń, a raz sam panel komunikacyjny. Zdarza się też brak numeracji kanałów, przez co schemat nie prowadzi do okablowania, tylko udaje dokumentację. Najgorsza wersja to symbol bez kontekstu, bo wtedy wygląda profesjonalnie, ale nie pomaga w pracy.
Jeśli projekt dotyczy maszyny z funkcjami bezpieczeństwa, warto jeszcze osobno zaznaczyć, które elementy należą do obwodu bezpieczeństwa, a które do zwykłej logiki sterującej. To szczególnie ważne przy wyłącznikach awaryjnych, kurtynach i blokadach osłon, gdzie sam blok PLC nie wystarcza do opisania całej funkcji. Taki porządek w dokumentacji ułatwia później odbiór, uruchomienie i serwis. Zostaje jeszcze jedna rzecz: co naprawdę warto zapamiętać, gdy masz już przed sobą schemat.
Co sprawdzić przed modernizacją albo odbiorem układu
Jeżeli masz przed sobą projekt z symbolem sterownika, nie zatrzymuj się na samym rysunku. Najpierw sprawdź, czy oznaczenie dotyczy całego kontrolera, czy tylko jednego modułu, potem zobacz, jak opisano wejścia, wyjścia i komunikację. Dopiero na końcu oceniaj, czy układ jest mały, średni czy rozbudowany, bo sama ikonka może być bardzo podobna w różnych klasach urządzeń.
- Czy na rysunku jest pełna nazwa urządzenia, a nie tylko ogólny blok.
- Czy widać adresy I/O i numery zacisków.
- Czy opisano zasilanie i sposób komunikacji z innymi urządzeniami.
- Czy dokumentacja rozróżnia hardware od logiki programu.
- Czy ten sam styl oznaczeń jest zachowany we wszystkich częściach projektu.
Jeśli te elementy są czytelne, symbol sterownika przestaje być skrótem graficznym, a staje się realną mapą całego układu. I właśnie o to chodzi w automatyce: szybciej zrozumieć projekt, łatwiej go uruchomić i bez zbędnego chaosu przejść do pracy na obiekcie.
