Programowanie PLC Siemens: TIA Portal - Jak pisać dobry kod?

Sterownik Siemens rzadko przegrywa na etapie hardware’u. Najczęściej problem zaczyna się później: w kodzie, który jest nieczytelny, źle podzielony na bloki i trudny do uruchomienia w szafie sterowniczej. Programowanie PLC Siemens zaczyna się więc nie od samego pisania logiki, ale od właściwego doboru środowiska, języka i struktury programu.

W tym artykule pokazuję, jak podejść do tematu praktycznie: co wybrać w TIA Portal, jak układać program dla maszyny, jakich błędów unikać i kiedy opłaca się oprzeć na gotowych bibliotekach lub symulacji. To materiał dla osób, które chcą pisać kod porządnie, a nie tylko „żeby działało”.

W jakim środowisku faktycznie pisze się kod dla sterowników Siemens

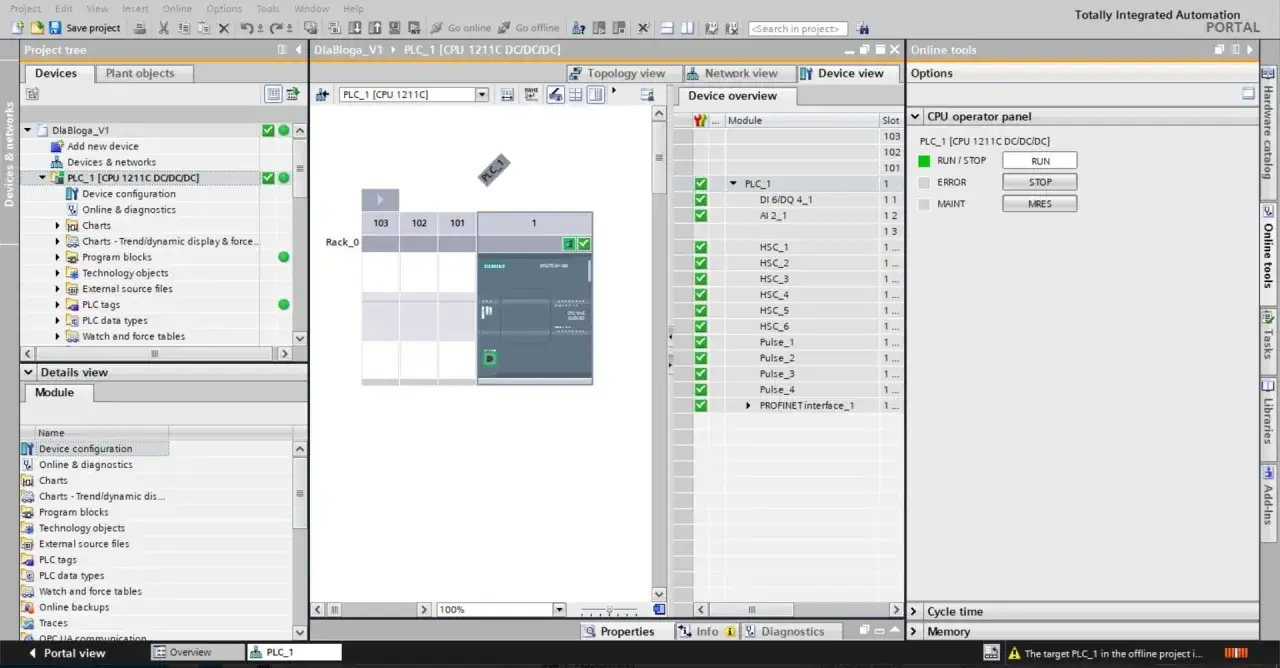

W praktyce wszystko kręci się wokół TIA Portal, czyli zintegrowanego środowiska, w którym konfigurujesz sterownik, HMI, sieć i diagnostykę w jednym projekcie. To ważne, bo przy automatyce nie chodzi tylko o napisanie jednego programu, ale o spójne zarządzanie całą maszyną: sygnałami, komunikacją, alarmami i uruchomieniem.

Jeżeli zaczynasz od zera, najczęściej trafisz na rodzinę SIMATIC S7-1200 lub S7-1500. W 2026 sensownym wyborem do nowych, kompaktowych aplikacji bywa też S7-1200 G2, ale tu od razu uczulam na jedną rzecz: kompatybilność sprzętową trzeba sprawdzić przed migracją, bo program da się zwykle przenieść z drobnymi poprawkami, natomiast sam hardware nie zawsze pasuje 1:1 do starszej generacji.

Jeśli mam wybrać jedną praktyczną zasadę, to brzmi ona tak: najpierw dobierasz sterownik do procesu, a dopiero potem piszesz kod. Inaczej łatwo wylądować z projektem, który działa tylko na papierze. W małych maszynach wystarczy kompaktowy CPU i kilka modułów I/O. W bardziej rozbudowanych układach lepiej od razu myśleć o diagnostyce, komunikacji z napędami i zapasie na rozbudowę.

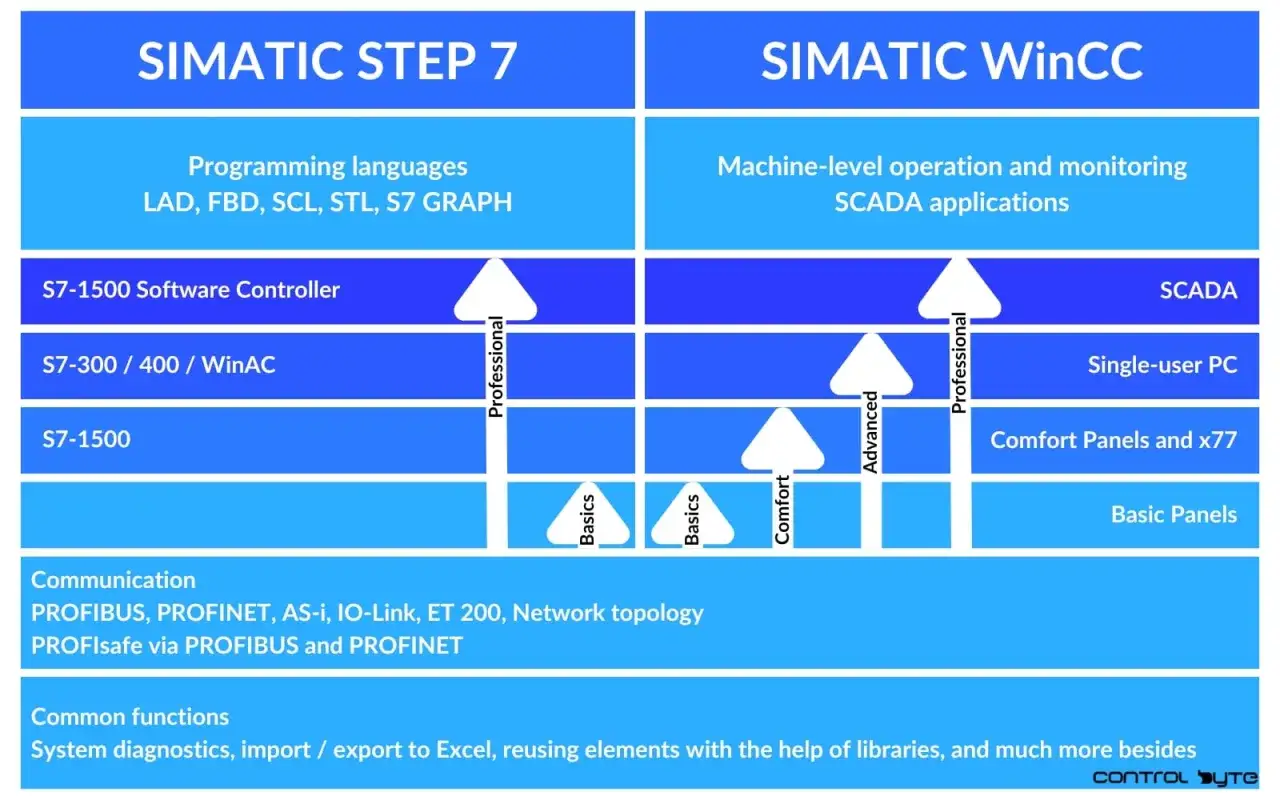

Siemens rozwija TIA Portal jako jednolite środowisko do automatyki, więc na jednym projekcie możesz oprzeć cały układ: sterownik, wizualizację i urządzenia pomocnicze. To oszczędza czas, ale pod jednym warunkiem: projekt musi być dobrze uporządkowany od początku. I właśnie dlatego następny krok to wybór języka oraz stylu pisania logiki.

Jak wybrać język i styl programowania, żeby później nie cierpiał serwis

W dokumentacji i wytycznych Siemens najczęściej przewijają się trzy języki, które naprawdę mają znaczenie w codziennej pracy: LAD, FBD i SCL. Dla wielu osób to wygląda jak kwestia gustu, ale w praktyce wybór języka wpływa na szybkość uruchomienia, czytelność dla elektryka utrzymania ruchu i łatwość rozbudowy kodu po roku lub dwóch.

Ja zwykle robię to tak: LAD zostawiam dla prostych obwodów i logiki, którą ktoś ma serwisować w terenie, FBD dla funkcji pośrednich, a SCL dla części, która zaczyna się rozrastać i przestaje być wygodna w klasycznej drabince. Taki podział nie jest modny ani efektowny, ale po uruchomieniu daje najwięcej spokoju.

Warto też pamiętać o blokach programu. OB to blok organizacyjny, czyli miejsce, z którego sterownik uruchamia cykl lub reakcję na zdarzenie. FB to blok funkcyjny z pamięcią stanu, zwykle powiązany z instancyjnym DB. FC to funkcja bez własnego stanu, dobra do obliczeń i powtarzalnych operacji. DB przechowuje dane, receptury, parametry i stany procesu. Jeżeli te role są pomieszane, program szybko robi się ciężki do utrzymania.

Siemens w swoich zaleceniach dotyczących S7-1200 i S7-1500 mocno promuje programowanie symboliczne oraz ponowne użycie bloków. To nie jest marketingowy detal, tylko realna oszczędność czasu przy każdym kolejnym serwisie. Z tak uporządkowanym podejściem można przejść do samego procesu budowy projektu.

Jak ułożyć projekt od sygnałów do uruchomienia

Najgorszy błąd, jaki widzę u początkujących, to pisanie logiki od razu w OB1 bez planu. To daje szybki start, ale potem projekt rozsypuje się przy pierwszej zmianie wymagań. Ja wolę kolejność odwrotną: najpierw sygnały i struktura, potem bloki, na końcu testy.

1. Najpierw robię listę wejść i wyjść. Bez tego nie wiadomo, co sterownik ma właściwie widzieć i czym ma sterować.
2. Nadaję czytelne nazwy tagom. Zamiast adresów absolutnych używam nazw opisujących funkcję, a nie tylko numer zacisku.
3. Dzielę logikę na warstwy. Osobno traktuję tryb pracy, interlocki, sekwencję, alarmy i diagnostykę.
4. Wydzielam bloki FB dla obiektów powtarzalnych, na przykład pomp, napędów, zaworów lub osi.
5. Stan procesu zapisuję w DB lub w strukturach danych, a nie w przypadkowych bitach rozrzuconych po projekcie.

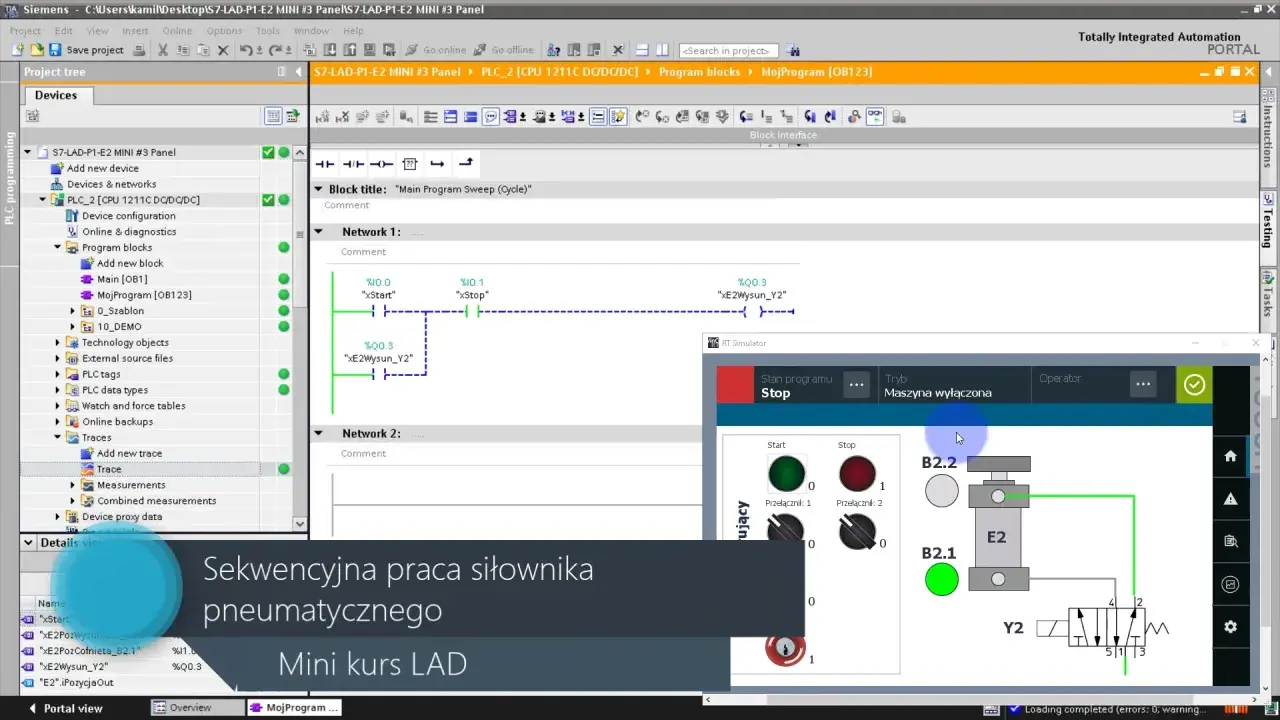

6. Testuję logikę w symulatorze, zanim wgram ją na fizyczny sterownik.
7. Na końcu sprawdzam, czy serwisant rozumie program bez zgadywania, co oznacza dany sygnał.

To podejście jest nudne tylko pozornie. W praktyce właśnie ono skraca uruchomienie, bo każdy wie, gdzie szukać błędu. Gdy masz dobrze rozpisane sygnały i bloki, łatwiej też dopisać obsługę HMI, komunikację z falownikiem albo dodatkowy moduł I/O bez rozbijania istniejącej logiki.

Jeżeli układ ma sekwencję kroków, warto od razu myśleć o stanach, a nie o pojedynczych warunkach. To prowadzi nas do praktycznego przykładu, bo właśnie tu najłatwiej zobaczyć różnicę między chaotycznym kodem a dobrym wzorcem.

Przykład logiki, która dobrze skaluje się w maszynie

W prostych aplikacjach można jeszcze przeżyć układ start/stop zapisany w kilku kontaktach LAD. Problem zaczyna się wtedy, gdy dochodzą tryby Auto/Manual, blokady bezpieczeństwa, awarie, reset i osobne warunki dla kilku napędów. W takiej sytuacji lepiej od razu przejść na logiczny model stanów.

Przykład poniżej jest uproszczony, ale dobrze pokazuje kierunek myślenia w SCL:

CASE State OF
    0:
        MotorRun := FALSE;
        IF StartCmd AND NOT Fault THEN
            State := 10;
        END_IF;

    10:
        MotorRun := TRUE;
        IF StopCmd OR Fault OR EStop THEN
            State := 0;
        END_IF;
END_CASE;

To nie jest pełny program, tylko wzorzec. W prawdziwej maszynie dopisałbym jeszcze warunek gotowości napędu, opóźnienie startu, sygnał potwierdzenia pracy i osobną diagnostykę błędu. Mimo to taki układ ma jedną dużą zaletę: od razu widać, w jakim stanie jest proces, a serwis nie musi rozplątywać trzech różnych gałęzi z zatrzaskami.

Jeżeli obiekt jest bardziej rozbudowany, dobrym ruchem jest opakowanie tej logiki w FB i przekazanie mu danych przez instancję. Dzięki temu każda pompa, taśma czy siłownik mają ten sam wzorzec działania, ale własne parametry i własny stan. To właśnie daje skalowalność, a nie samo „pisanie ładnego kodu”.

W tym miejscu warto też wspomnieć o czasie cyklu. Im bardziej rozrzucona logika i im więcej przypadkowych przejść między blokami, tym trudniej przewidzieć zachowanie sterownika. Dlatego proste, krytyczne czasowo fragmenty trzymam możliwie blisko siebie i nie komplikuję ich zbędnymi warunkami. Dalej pozostaje już tylko temat błędów, bo to one najczęściej psują uruchomienie mimo poprawnej teorii.

Najczęstsze błędy, które spowalniają uruchomienie i serwis

Najwięcej problemów nie wynika z tego, że ktoś nie zna jednego rozkazu. Problem zwykle siedzi w strukturze. Program może być poprawny składniowo i jednocześnie fatalny w utrzymaniu. Z mojego doświadczenia najbardziej kosztują cztery rzeczy.

• Używanie adresów absolutnych zamiast sensownych nazw. Kiedy w projekcie widzę tylko `I0.0` i `Q0.1`, wiem, że ktoś odkładał porządek na później.
• Upychanie całej logiki w OB1. Taki kod działa, ale po kilku zmianach robi się nieprzejrzysty i trudny do testowania.
• Brak osobnej diagnostyki. Jeśli operator widzi tylko awarię, ale nie wie, dlaczego, to program jest słaby serwisowo.
• Brak testów na symulatorze. Prawdziwa maszyna nie jest miejscem na sprawdzanie pierwszej wersji logiki.

Do tego dorzuciłbym jeszcze jeden błąd, który początkujący często bagatelizują: mieszanie logiki cyklicznej z jednorazowym impulsem. Jeśli sterujesz stanem procesu, musisz jasno rozdzielić sygnał trwały od zbocza. W Siemensie to banalne do zrobienia, ale równie łatwo zepsuć przy pośpiechu.

W praktyce pilnuję też nazewnictwa. Nazwa sygnału ma mówić, co on robi, a nie tylko skąd pochodzi. `StartButton` lub `Motor1_RunCmd` są do zrozumienia po miesiącu. `M12` i `B17` już nie. To drobiazg, ale w przeglądzie szafy często właśnie drobiazgi decydują o czasie diagnozy.

Siemens udostępnia dość rozbudowane materiały szkoleniowe i wersje testowe środowiska, więc tych błędów nie trzeba uczyć się na żywej maszynie. I to prowadzi do ostatniego tematu: kiedy warto korzystać z bibliotek, symulacji i gotowych wzorców, a kiedy lepiej napisać wszystko samodzielnie.

Kiedy warto sięgnąć po biblioteki, symulację i gotowe wzorce

Jeżeli budujesz jedną małą aplikację, biblioteka nie zawsze jest konieczna. Ale gdy masz kilka identycznych napędów, zaworów, pomp albo osi, gotowy blok funkcyjny zaczyna dawać bardzo konkretną korzyść: jeden standard działania, jedna diagnostyka i mniej błędów przy kopiowaniu logiki.

W tym obszarze dobrze sprawdzają się też materiały Siemens do nauki i testowania. Na etapie ćwiczeń warto korzystać z symulacji, bo dzięki niej sprawdzasz sekwencje, alarmy i reakcje na błędy bez ryzyka dla urządzeń. Siemens udostępnia też wersję próbną TIA Portal V20 na 21 dni, więc można bezpiecznie przejść przez podstawy i sprawdzić środowisko przed zakupem licencji.

Ja traktuję symulację jako filtr. Nie zastępuje ona uruchomienia na obiekcie, bo nie pokaże wszystkich problemów okablowania, zakłóceń czy rzeczywistego zachowania czujników. Ale wyłapuje większość błędów logicznych, a to już ogromna oszczędność czasu. Jeśli program nie przechodzi podstawowych testów w symulatorze, nie ma sensu walczyć z nim przy maszynie.

Gdy projekt rośnie, warto też rozważyć korzystanie z gotowych bloków i własnych bibliotek firmowych. To dobry kierunek zwłaszcza wtedy, gdy kilka osób pracuje nad podobnymi maszynami. Standard w kodzie jest wtedy ważniejszy niż indywidualny styl programisty, bo pozwala szybciej utrzymać i rozwijać kolejne wdrożenia.

Co najbardziej skraca drogę od pierwszego projektu do stabilnego uruchomienia

Najkrócej mówiąc: porządek w kodzie daje więcej niż sprytne sztuczki. W automatyce zwykle wygrywa ten, kto ma dobrze rozpisane sygnały, logiczny podział bloków i sensowną diagnostykę, a nie ten, kto najszybciej skleci działający ekran w TIA Portal.

Jeżeli mam wskazać trzy rzeczy, które realnie robią różnicę, to są to: symboliczne tagi, dobry podział na FB/FC/DB oraz testowanie przed wgraniem na obiekt. Reszta, choć ważna, zwykle tylko wspiera te fundamenty. Taki sposób pracy jest zwyczajnie bardziej odporny na zmiany wymagań, a w maszynach zmiana wymagań zdarza się częściej, niż ktokolwiek by chciał.

Jeśli dopiero zaczynasz, weź jeden prosty proces i zrób go porządnie od początku do końca: lista sygnałów, projekt w TIA Portal, blok funkcjonalny, symulacja, uruchomienie, opis diagnostyki. To lepsza droga niż wielkie, rozbudowane projekty pisane „na czuja”. Właśnie tak buduje się praktykę, która potem przekłada się na stabilne sterowanie i krótszy serwis.
