Przekaźnik bezpieczeństwa to nie zwykły element sterujący, tylko logiczne centrum prostego układu ochronnego: zbiera sygnały z E-STOP-u, bramki albo kurtyny, nadzoruje ich poprawność i dopiero wtedy pozwala załączyć wyjścia. W tym artykule pokazuję, jak czytać schemat takiego modułu, po co są dwa kanały, reset i EDM oraz jak przełożyć to na działający układ w maszynie. Skupię się na tym, co praktyczne: zaciski, logika pracy, typowe błędy i różnice między układem prostym a takim, który warto już oprzeć o safety PLC.
Najkrócej o układzie, zanim wejdziesz w detale
- Dwukanałowe wejście i kontrola zgodności kanałów to rdzeń całego rozwiązania.
- Reset manualny jest zwykle bezpieczniejszy niż automatyczny, bo wymaga świadomego działania po ustąpieniu zagrożenia.
- EDM pozwala wykryć sklejony stycznik albo niesprawny obwód wyjściowy, zanim maszyna znów ruszy.
- W prostych maszynach przekaźnik bezpieczeństwa wystarcza, ale przy wielu strefach i złożonej logice szybciej robi się ciasno.
- Najwięcej problemów powodują błędne mostki, zły reset i pominięcie zaleceń z dokumentacji konkretnego modelu.
Czym jest przekaźnik bezpieczeństwa i co robi w układzie maszyny
W praktyce przekaźnik bezpieczeństwa pełni rolę strażnika obwodu, a nie zwykłego łącznika. Jeśli sygnał z czujnika bezpieczeństwa zniknie, pojawi się niespójność między kanałami albo układ wykryje błąd na wyjściu, moduł odcina zasilanie do elementów wykonawczych i nie pozwala na samoczynny powrót do pracy.
Najważniejsze jest to, że taki moduł nie chroni całej maszyny „sam z siebie”. Chroni tylko tę funkcję, którą wpiąłeś do jego wejść i wyjść, dlatego schemat musi być czytelny, a dobór elementów zgodny z oceną ryzyka. W prostych aplikacjach jedna funkcja bezpieczeństwa zwykle ma jeden tor logiczny, ale gdy dochodzą kolejne strefy, kurtyny i blokady, układ zaczyna rosnąć szybciej, niż wielu osobom się wydaje.
W środku zwykle pracują styki z wymuszonym prowadzeniem, czyli mechanicznie sprzężone tak, by awaria jednego toru nie udawała poprawnej pracy drugiego. To właśnie odróżnia ten moduł od zwykłego przekaźnika w sterowaniu pomocniczym. Ja patrzę na to tak: jeżeli zwykły przekaźnik mówi „załącz albo nie”, to przekaźnik bezpieczeństwa pyta jeszcze „czy wszystko jest naprawdę w porządku?”.
To prowadzi prosto do pytania, jak taki układ czytać na rysunku.
Jak czytać typowy schemat połączeń
Najpewniej czyta się taki schemat od trzech rzeczy: zasilania, wejść bezpieczeństwa i wyjść do elementów odcinających energię. Reszta to logika uruchomienia, czyli reset i ewentualny obwód EDM, który sprawdza, czy styczniki rzeczywiście puściły.
Nie przywiązuję się do konkretnych liter na zaciskach, bo oznaczenia różnią się między producentami. Jeden model użyje S11/S12 i S21/S22, inny I1/I2, Y1/Y2 albo X1/X4, ale funkcja pozostaje ta sama: zasilanie, dwa kanały wejściowe, reset i wyjścia bezpieczeństwa.
| Blok na schemacie | Co robi | Na co patrzę w praktyce |
|---|---|---|
| Zasilanie A1/A2 | Podaje napięcie pracy do modułu, najczęściej 24 V DC | Powinno pochodzić z zasilacza SELV/PELV i mieć poprawną polaryzację |
| Wejścia CH1/CH2 | Przyjmują dwa niezależne kanały z przycisku E-STOP, bramki albo kurtyny | Każdy kanał musi być prowadzony osobno, bez przypadkowych mostków |
| Reset / start | Odblokowuje układ po ustąpieniu zagrożenia | Najlepiej działa jako krótki impuls z przycisku chwilowego |
| EDM / feedback | Kontroluje, czy styczniki lub inne elementy wykonawcze faktycznie odpadły | To nie jest ozdobnik; bez tego łatwo przeoczyć sklejony styk |
| Wyjścia bezpieczeństwa | Odłączają energię przez styczniki albo wejście STO napędu | Nie traktuję ich jak zwykłego wyjścia PLC do dowolnego obciążenia |
Czujnik bezpieczeństwa / E-STOP CH1 ───────────────► wejście 1 CH2 ───────────────► wejście 2 Przycisk resetu ───────► start / reset EDM ze styczników K1/K2 ─► pętla nadzoru Wyjścia bezpieczeństwa ──► styczniki / STO napędu A1/A2 ───────────────────► zasilanie 24 V DC
Gdy patrzę na schemat połączeń, szukam przede wszystkim odpowiedzi na jedno pytanie: gdzie dokładnie kończy się tor bezpieczeństwa i kto ma fizycznie odciąć energię. Jeśli ten punkt jest niejasny, cały rysunek jest tylko ładnym szkicem.
W dokumentacji ABB widać to bardzo dobrze: jeden model może mieć reset realizowany krótkim impulsem rzędu 0,05-2 s, ale to szczegół konkretnego urządzenia, nie reguła uniwersalna. Dlatego schemat z internetu traktuję jako wzór ideowy, a właściwe zaciski i logikę zawsze sprawdzam w instrukcji danego modułu.
Gdy już wiesz, co oznaczają bloki, można rozpisać to na realny układ z E-STOP-em, bramką i kurtyną.
Jak wygląda praktyczny układ dla e-stopu, bramki i kurtyny
W małej maszynie najczęściej spotykam jeden z trzech scenariuszy: awaryjne zatrzymanie, blokadę bramki albo kurtynę świetlną na wejściu do strefy niebezpiecznej. Każdy z nich działa trochę inaczej na poziomie mechaniki, ale logika przekaźnika bezpieczeństwa pozostaje podobna: dwa niezależne kanały, kontrola zgodności i świadomy restart.
Awaryjne zatrzymanie
Przy E-STOP-ie dwa styki rozwierne trafiają na dwa osobne kanały wejściowe. Po naciśnięciu przycisku oba tory muszą się przerwać, a przekaźnik natychmiast odpadnie i rozłączy wyjścia. Tu nie ma miejsca na interpretację: jeśli operator uderza w grzyb awaryjny, maszyna ma stanąć przewidywalnie i szybko.
Najczęściej wyjścia bezpieczeństwa sterują dwoma stycznikami K1 i K2 albo wejściem STO w napędzie. Taki układ daje redundancję, czyli dwa niezależne miejsca, które muszą zadziałać poprawnie.
Bramka bezpieczeństwa
Przy bramce ochronnej układ zwykle pracuje równie prosto, ale konsekwencje błędu są poważniejsze. Jeśli ktoś otworzy osłonę i wejdzie do środka, nie może dojść do przypadkowego uruchomienia maszyny po ponownym zamknięciu drzwi. Dlatego w takich aplikacjach manualny reset jest często rozsądniejszy niż automatyczny.
Ja traktuję bramkę jako miejsce, w którym łatwo popełnić błąd logiczny: wszystko wygląda poprawnie, ale operator nadal może znajdować się w strefie zagrożenia. Właśnie dlatego restart powinien wymagać świadomego działania poza tą strefą.
Przeczytaj również: LAD w PLC - Jak pisać czytelne programy? Poradnik
Kurtyna świetlna
Kurtyna świetlna daje najszybszą detekcję wejścia do strefy niebezpiecznej, ale też najbardziej kusi, żeby uprościć restart. To zły kierunek, jeśli człowiek może jeszcze znajdować się blisko ruchu niebezpiecznego. W praktyce manualny reset po wyjściu ze strefy jest tu zwykle najbezpieczniejszym wyborem.
Auto reset ma sens tylko w układach obwodowych, gdzie nie ma ryzyka powrotu człowieka do strefy zagrożenia tuż po zaniknięciu sygnału. Jeśli nie masz takiej pewności, nie próbuję tego „odrobić” na skróty.
| Zastosowanie | Najbezpieczniejsza praktyka | Co zwykle odcina energia | Kiedy auto reset bywa dopuszczalny |
|---|---|---|---|
| E-STOP | Reset manualny | Styczniki K1/K2 lub STO | Rzadko, tylko przy bardzo dobrze ograniczonym dostępie |
| Bramka | Reset manualny | Styczniki albo bezpieczne wejście napędu | Gdy nikt nie może pozostać w strefie po zamknięciu |
| Kurtyna świetlna | Reset manualny | STO lub styczniki odcinające napęd | Tylko w ściśle kontrolowanych aplikacjach perymetrycznych |
W tej części najważniejsze jest jedno: schemat ma nie tylko wyłączyć maszynę, ale też uniemożliwić jej nieplanowany powrót do ruchu. To właśnie prowadzi do resetu i EDM, czyli dwóch elementów, które decydują o jakości całego układu.
Reset i EDM decydują o zachowaniu całego układu
Reset manualny oznacza, że po usunięciu zagrożenia operator musi wykonać świadomą czynność, żeby układ znów mógł się załączyć. Auto reset robi to sam, gdy tylko wszystkie warunki wrócą do normy. Na papierze auto reset wygląda wygodnie, ale w maszynie z dostępem człowieka często tworzy niepotrzebne ryzyko.
W jednym z manuali ABB reset realizowany jest krótkim impulsem 0,05-2 s, co dobrze pokazuje, że chodzi o jednoznaczny sygnał, a nie o długie przytrzymywanie przycisku. Dokładny czas i sposób detekcji zależą jednak od modelu, więc tu naprawdę nie ma miejsca na zgadywanie.
Ja rozdzielam te tryby bardzo prosto: jeśli człowiek może wracać przez strefę zagrożenia, wolę manualny reset. Jeśli obszar jest całkowicie odcięty i risk assessment to potwierdza, auto reset może mieć sens, ale tylko wtedy, gdy nie psuje logiki bezpieczeństwa.
| Tryb | Zaleta | Ryzyko | Kiedy ma sens |
|---|---|---|---|
| Auto reset | Najszybszy powrót do pracy | Możliwy niekontrolowany restart | Strefy bez dostępu człowieka |
| Manual reset | Wymusza świadome potwierdzenie | Wymaga dodatkowego przycisku i poprawnego okablowania | E-STOP, bramki, kurtyny, większość aplikacji warsztatowych |
| EDM | Wykrywa sklejony stycznik lub niesprawny tor wyłączenia | Nie zastępuje poprawnego projektu wyjść | Gdy przekaźnik steruje stycznikami albo innym odcinaniem energii |
EDM, czyli external device monitoring, kontroluje sprzężenie zwrotne z urządzeń wykonawczych. W praktyce prowadzi się przez niego obwód z pomocniczych styków NC styczników K1 i K2, żeby przekaźnik wiedział, czy rzeczywiście odpadły. Jeśli styk się sklei, wyjście może wyglądać na rozłączone tylko „na rysunku”, a nie w rzeczywistości.
To właśnie EDM odróżnia układ „działa, dopóki wszystko jest idealne” od układu, który ma szansę wykryć realną awarię. Jeśli zlekceważysz ten obwód, schemat może wyglądać poprawnie, ale przy sklejonym styczniku stracisz jedną z ważniejszych warstw ochrony.
Gdy już rozumiesz reset i sprzężenie zwrotne, łatwo wskazać błędy, które w praktyce psują bezpieczeństwo mimo poprawnego rysunku.

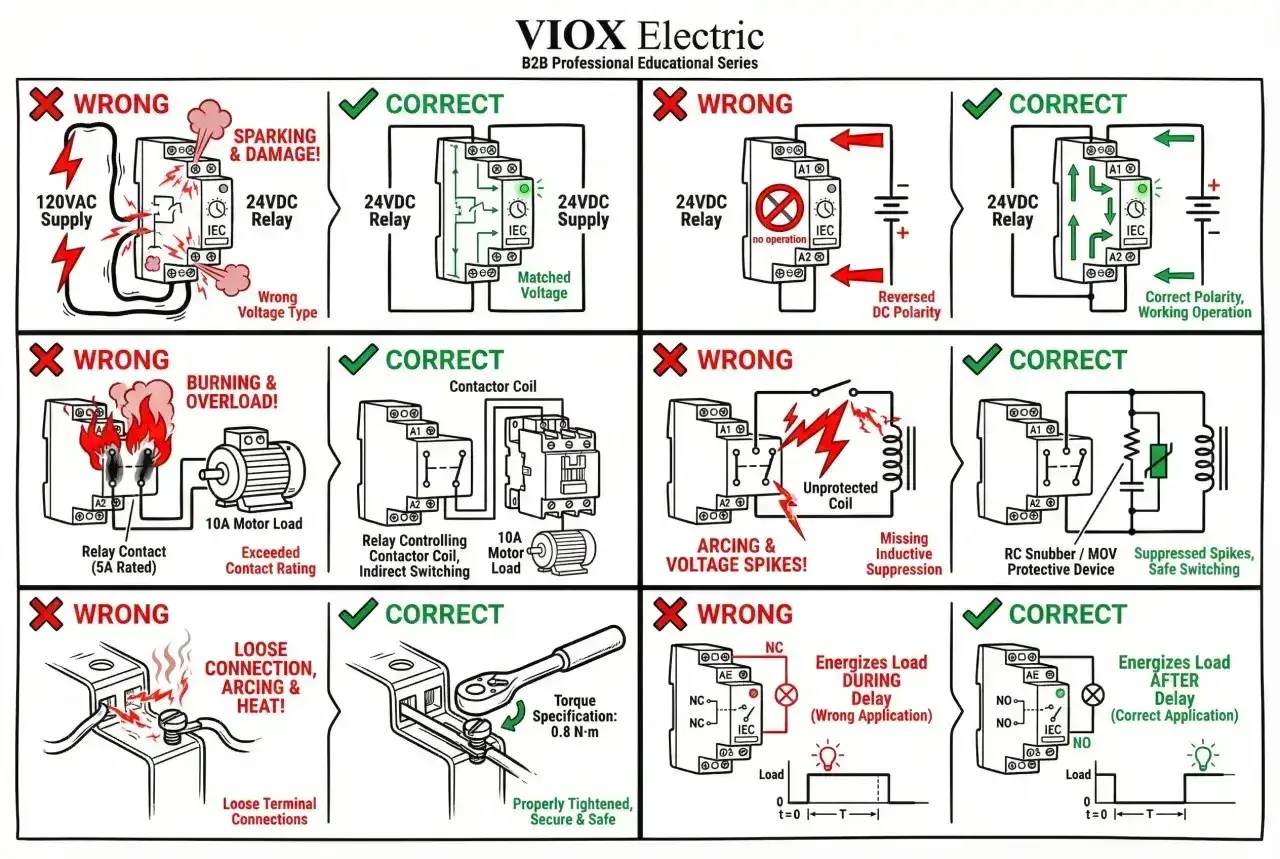

Najczęstsze błędy przy okablowaniu
Wiesz, co najczęściej widzę w szafach? Nie brak samego przekaźnika, tylko błędne założenie, że skoro urządzenie ma „bezpieczeństwo” w nazwie, to instalator może pozwolić sobie na skróty. Taki skrót zwykle kończy się fałszywym poczuciem ochrony.
| Błąd | Co się wtedy dzieje | Jak to poprawić |
|---|---|---|
| Zmostkowanie dwóch kanałów bezpieczeństwa | Układ przestaje wykrywać niespójność i traci odporność na awarie przewodu | Prowadzić CH1 i CH2 osobno, zgodnie z instrukcją producenta |
| Użycie jednego styku zamiast dwóch | Spada poziom odporności i ginie redundancja | Stosować element dwukanałowy tam, gdzie wymaga tego projekt |
| Auto reset w strefie, do której wraca operator | Maszyna może ruszyć bez świadomej decyzji człowieka | Przenieść reset manualny poza strefę zagrożenia |
| Brak EDM przy stycznikach | Sklejony styk może pozostać niezauważony | Włączyć pętlę feedbacku w obwód nadzorujący |
| Zasilanie z nieodpowiedniego 24 V | Pojawiają się zakłócenia, błędy startu albo problemy z diagnostyką | Stosować zasilacz SELV/PELV i sprawdzić polaryzację |
| Traktowanie wyjścia bezpieczeństwa jak zwykłego wyjścia mocy | Styk szybciej się zużywa, a układ traci pewność odcięcia | Wyjście ma sterować cewką stycznika albo STO, nie ciężkim obciążeniem |
Do tego dochodzi jeszcze jedna rzecz, którą lubię sprawdzać na końcu: prowadzenie przewodów. Jeśli przewody bezpieczeństwa biegną razem z mocą, szczególnie na dłuższym odcinku, rośnie ryzyko zakłóceń i błędnych odczytów. To nie zawsze kończy się awarią od razu, ale potrafi zrobić sporą różnicę w stabilności pracy.
Jeżeli układ ma już kilka stref lub wiele czujników, pojawia się naturalne pytanie, czy przekaźnik nadal jest najlepszym wyborem, czy lepiej przejść na safety PLC.
Kiedy przekaźnik wystarczy, a kiedy lepiej wybrać safety plc
Przekaźnik bezpieczeństwa wygrywa prostotą. Gdy masz jedną albo kilka funkcji ochronnych, układ jest przejrzysty, łatwo go uruchomić i łatwo zdiagnozować. To dobry wybór do kompaktowych maszyn warsztatowych, pojedynczych stref i prostych obwodów E-STOP, bramki czy kurtyny.
Safety PLC zaczyna mieć przewagę wtedy, gdy logika robi się bardziej złożona: kilka stref, muting, blokady zależne od pozycji, kilka napędów, różne warunki restartu albo rozbudowana diagnostyka. Wtedy przekaźnik szybko puchnie od przewodów, a każda zmiana wymaga większej ingerencji w okablowanie.
| Kryterium | Przekaźnik bezpieczeństwa | Safety plc |
|---|---|---|
| Liczba funkcji | Najlepiej działa przy jednej lub kilku prostych funkcjach | Radzi sobie z wieloma funkcjami i zależnościami |
| Okablowanie | Proste i szybkie do prześledzenia | Więcej zależy od programu i architektury systemu |
| Diagnostyka | Podstawowa, zwykle LED i stan wyjść | Szersza diagnostyka, łatwiejsza analiza błędów |
| Rozbudowa | Szybko rosną liczba przewodów i punktów połączeń | Łatwiej dopisywać kolejne warunki bez przebudowy szafy |
| Najlepsze zastosowanie | Małe i średnie maszyny, proste aplikacje warsztatowe | Maszyny wielostrefowe, linie, układy z większą logiką bezpieczeństwa |
Ja zwykle myślę o tym tak: jeśli projekt ma zostać prosty przez cały cykl życia, przekaźnik jest rozsądny. Jeśli już teraz widać, że za pół roku dojdą kolejne strefy, czujniki albo warunki pracy, lepiej wcześniej przejść na rozwiązanie bardziej elastyczne, niż później przepinać pół szafy.
Na końcu zostaje jeszcze jedna rzecz, która oszczędza najwięcej czasu podczas uruchomienia: krótka, twarda lista kontroli przed pierwszym startem.
Co sprawdzam przed pierwszym uruchomieniem układu
- Czy zasilanie ma właściwe 24 V DC i pochodzi z układu SELV/PELV.
- Czy oba kanały bezpieczeństwa pracują niezależnie i reagują na rzeczywiste otwarcie obwodu.
- Czy reset wymaga świadomego impulsu, a nie samoczynnego powrotu po zamknięciu osłony.
- Czy EDM naprawdę blokuje restart po symulacji sklejonego stycznika.
- Czy wyjścia bezpieczeństwa odcinają dokładnie ten element, który ma odciąć energię.
- Czy przewody są prowadzone zgodnie z dokumentacją i nie biegną przypadkowo razem z torami mocy.
- Czy test obejmuje nie tylko poprawne działanie, ale też awarie jednego kanału i brak sprzężenia zwrotnego.
Jeśli mam zostawić jedną praktyczną myśl, to tę: schemat przekaźnika bezpieczeństwa warto rysować najpierw jako prosty układ funkcjonalny, a dopiero później przepisywać na konkretne zaciski z instrukcji producenta. Dzięki temu łatwiej zobaczyć, gdzie kończy się logika, a zaczyna realna odpowiedzialność za zatrzymanie maszyny.
