W automatyce przemysłowej język LAD nadal jest jednym z najpraktyczniejszych sposobów zapisu logiki sterowania. Dobrze sprawdza się tam, gdzie program ma być czytelny dla elektryka, utrzymania ruchu i programisty PLC jednocześnie. Poniżej pokazuję, czym jest LAD, jak go czytać, kiedy wygrywa z innymi językami i jakie błędy najczęściej psują przejrzystość projektu.
Najważniejsze informacje o LAD, które przydają się od pierwszego projektu
- LAD to graficzny język programowania sterowników PLC, oparty na stykach, cewkach i sieciach logicznych.
- Najlepiej sprawdza się przy logice binarnej: start/stop, blokadach, alarmach, sekwencjach i prostych zależnościach wejście-wyjście.
- W praktyce jest łatwy do diagnozowania online, bo przypomina schemat elektryczny.
- Do złożonych obliczeń, tablic, przetwarzania danych i rozbudowanej matematyki częściej lepiej nadaje się ST.
- Największy zysk daje prosty układ programu: jedna sieć = jedna czytelna funkcja.
Czym jest LAD i kiedy ma sens
Jak podaje PLCopen, LD należy do rodziny języków IEC 61131-3. W praktyce to graficzny zapis logiki sterowania, który czyta się od lewej do prawej jak schemat elektryczny: warunki po lewej, wynik po prawej. Jeśli masz w głowie przekaźniki, styczniki, przyciski i lampki sygnalizacyjne, ten sposób myślenia zwykle wchodzi bardzo szybko.
Ja traktuję LAD jako język do układów, w których najważniejsze są warunki logiczne, a nie obliczenia. Gdy trzeba uruchomić silnik, zablokować ruch przy otwartych drzwiach, policzyć impulsy z czujnika albo zbudować prosty alarm, drabinka daje przejrzystość, której często brakuje w kodzie tekstowym. To właśnie dlatego tak dobrze pasuje do maszyn, rozdzielnic i instalacji, w których ktoś będzie później szukał przyczyny postoju.
Warto też pamiętać, że LAD nie jest zamiennikiem wszystkiego. Gdy logika zaczyna przypominać arkusz obliczeń albo rozbudowany algorytm, lepiej potraktować go jako warstwę sterowania, a nie miejsce na każdy fragment programu. Z tego miejsca najłatwiej przejść do samej konstrukcji drabinki, bo to ona decyduje o czytelności całego projektu.
Jak czytać program w drabince
W dokumentacji CODESYS LAD opisano jako język podobny do schematu elektrycznego, z sieciami zbudowanymi ze styków, cewek i połączeń. To dobre porównanie, bo właśnie w ten sposób warto go czytać: najpierw sprawdzasz warunki wejściowe, potem drogę sygnału, a na końcu to, co zapisuje się do zmiennej wyjściowej lub wewnętrznej.
Styki mówią, kiedy warunek jest spełniony
Styk normalnie otwarty przepuszcza sygnał, gdy odpowiadająca mu zmienna ma stan TRUE. Styk normalnie zamknięty działa odwrotnie i jest przydatny tam, gdzie blokada ma obowiązywać, dopóki sygnał jest aktywny. To właśnie ta prostota sprawia, że LAD dobrze nadaje się do logiki typu „jeśli A i B, to włącz C”.
Cewka zapisuje wynik
Cewka po prawej stronie sieci przyjmuje rezultat obliczony po lewej stronie i zapisuje go do zmiennej Boolean. W praktyce oznacza to, że z jednej strony masz warunki, a z drugiej efekt: wyjście, bit pamięci, sygnał alarmowy albo krok sekwencji. To czytelne, ale tylko wtedy, gdy nie upychasz zbyt wielu rzeczy w jednej sieci.
Przeczytaj również: Structured Text (ST) w automatyce - Kiedy warto go użyć?
Połączenie szeregowe i równoległe mają prostą logikę
Połączenie szeregowe działa jak AND, a połączenie równoległe jak OR. Negacja jest oznaczana graficznie, więc nie trzeba zgadywać, co się stanie przy danym sygnale. W praktyce właśnie tu najczęściej wychodzi doświadczenie autora programu: dobra drabinka pokazuje intencję bez dodatkowego tłumaczenia.
Jeśli po przeczytaniu tej sekcji logika wydaje się oczywista, to dobry znak. Następne pytanie brzmi już nie „jak to działa”, tylko „w którym języku warto to pisać”, bo nie każdy problem najlepiej znosi drabinkę.
Gdzie LAD wygrywa, a gdzie lepiej wybrać inny język
W projektach PLC rzadko wygrywa jeden język na wszystko. Najlepsze efekty widzę wtedy, gdy dobiera się narzędzie do zadania, a nie do przyzwyczajenia zespołu. Poniżej zestawiam to tak, jak patrzyłbym na realny projekt maszyny.
| Zadanie | Najczęściej wybieram | Dlaczego |
|---|---|---|
| Prosta logika start/stop | LAD | Widać zależności jak na schemacie elektrycznym, łatwo diagnozować online. |
| Blokady, alarmy, timery, liczniki | LAD | Przejrzysty zapis i szybkie sprawdzenie stanu sygnałów w czasie uruchomienia. |
| Rozbudowane obliczenia, operacje na tablicach, przetwarzanie danych | ST | Structured Text jest krótszy, czytelniejszy i wygodniejszy przy bardziej złożonej logice. |
| Łączenie wielu bloków funkcyjnych | FBD | Wizualny przepływ sygnału między blokami bywa czytelniejszy niż długa drabinka. |
W dobrze prowadzonym projekcie LAD i ST często współpracują, zamiast się wykluczać: drabinka obsługuje szybkie warunki i blokady, a ST bierze na siebie cięższe przetwarzanie danych. To prowadzi do kolejnego pytania: jak napisać pierwszy program tak, żeby od początku był czytelny, a nie tylko „działał”.
Jak napisać pierwszy sensowny program
Najwięcej błędów nie bierze się z samej składni, tylko z tego, że ktoś zaczyna rysować sieć zanim zrozumie proces. Gdy robię pierwszy układ w LAD, idę zawsze tą samą kolejnością: sygnały, warunki, reakcja, test.
- Najpierw spisuję wejścia i wyjścia. Przyciski, krańcówki, czujniki, silniki, lampki, sygnał awarii.
- Potem rozdzielam logikę na małe sieci. Jedna sieć ma robić jedną rzecz, na przykład start pompy albo blokadę drzwi.
- Następnie dodaję podtrzymanie, jeśli proces tego wymaga. Chodzi o to, żeby po krótkim impulsie sygnał utrzymał się tak długo, jak trzeba.
- Dopiero później dokładam timery typu TON, liczniki i warunki awaryjne. Dzięki temu łatwiej zobaczyć, co naprawdę zatrzymało wyjście.
- Na końcu testuję program online i sprawdzam reakcję na każdy stan graniczny, nie tylko na scenariusz „idealny”.

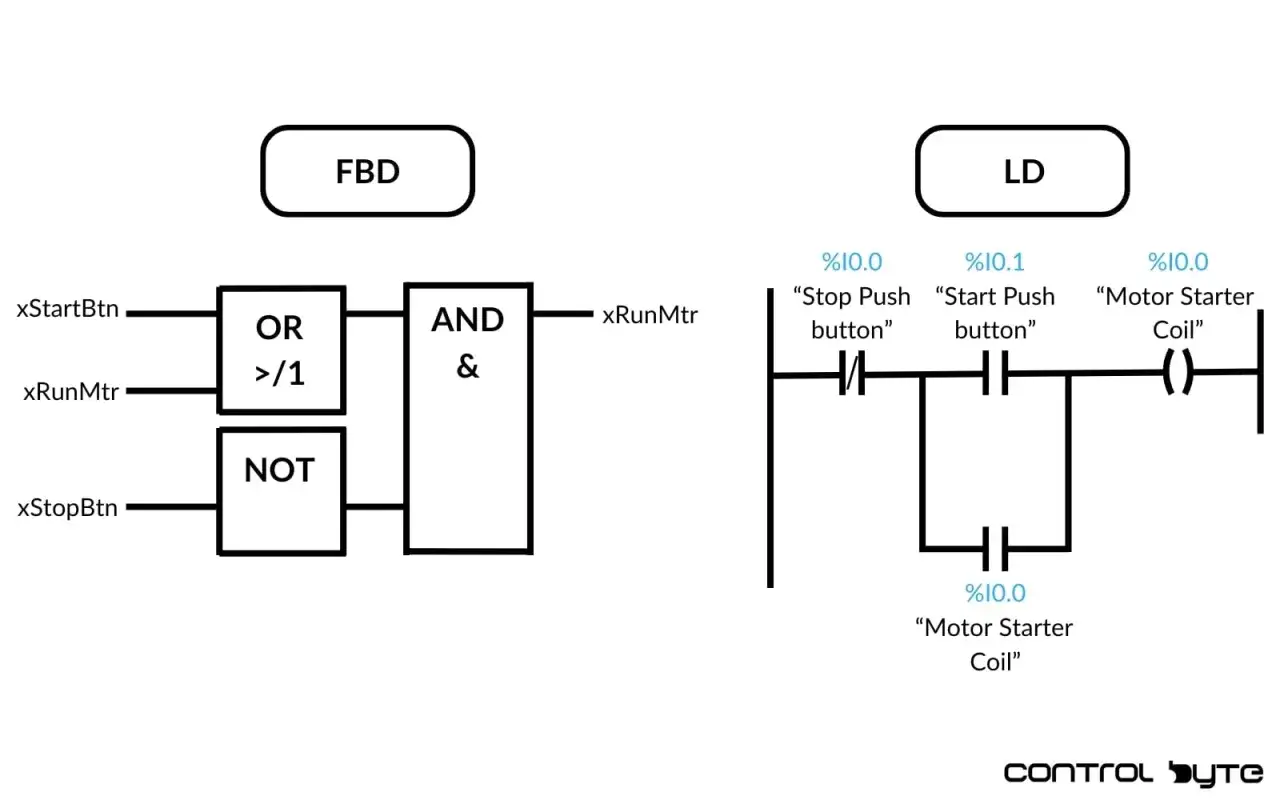

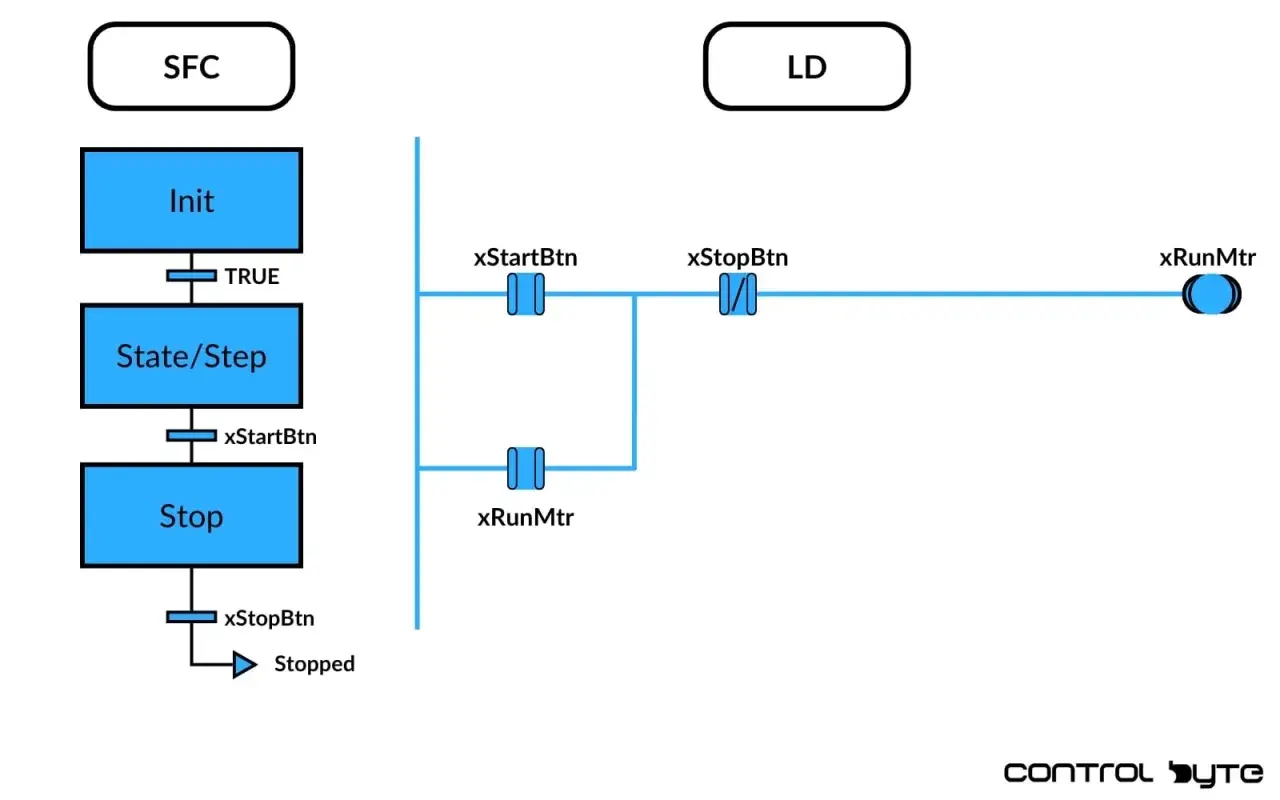

Dobry pierwszy przykład to klasyczny układ start/stop silnika z samopodtrzymaniem i blokadą awaryjną. Jest prosty, ale uczy najważniejszych nawyków: porządku w sieciach, czytelnych nazw i myślenia o bezpieczeństwie sygnałów. Jeśli taki układ da się później szybko prześledzić na ekranie, to program jest na dobrej drodze.
Po tej bazie warto już spojrzeć na to, co najczęściej psuje projekty w praktyce, bo właśnie tam LAD albo pomaga, albo zaczyna przeszkadzać.
Błędy, które najbardziej obniżają czytelność programu
Najgorszy LAD to nie ten, który nie działa, tylko ten, który działa, ale nikt nie potrafi go bezpiecznie zmienić. W utrzymaniu ruchu taki program bywa droższy od samej usterki, bo każda poprawka wymaga domyślania się intencji autora.
- Zbyt długa sieć z kilkunastoma stykami i kilkoma cewkami. Lepiej rozbić ją na kilka prostych kroków.
- Nieczytelne nazwy zmiennych. `M1`, `Q0.0` i `B12` jeszcze przejdą na prototypie, ale w docelowym projekcie szybko robi się chaos.
- Mieszanie logiki binarnej z rozbudowanymi obliczeniami. To zwykle sygnał, że część programu powinna trafić do ST.
- Brak komentarzy przy blokadach i wyjątkach. Bez tego trudno odróżnić zabezpieczenie procesowe od zwykłego błędu.
- Ignorowanie różnicy między wejściem chwilowym a sygnałem podtrzymanym. To częste źródło „dziwnych” zachowań po uruchomieniu.
Ja zawsze zakładam, że ktoś będzie ten projekt oglądał w stresie, na hali, przy zatrzymanej maszynie. Jeśli program w takiej sytuacji nie daje się przejść wzrokiem w 30 sekund, to jest za ciężki. Zostaje już tylko domknięcie tematu i kilka zasad, które naprawdę pomagają utrzymać porządek.
Co warto ustalić, zanim program trafi na maszynę
Przed wdrożeniem sprawdzam trzy rzeczy: czy każda sieć ma jasny cel, czy blokady są opisane tak, żeby dało się je odczytać bez zgadywania, i czy program da się diagnozować online bez przekopywania się przez zbędne warstwy. To drobiazgi, ale właśnie one robią największą różnicę na końcu projektu.
Jeśli masz do wyboru prostą logikę binarną, LAD zwykle będzie najczytelniejszym punktem startu. Jeśli projekt rośnie w obliczenia, analitykę danych albo złożone przekształcenia wartości, przenieś tę część do ST i zostaw drabinkę tam, gdzie jest naprawdę mocna. W dobrze zrobionej automatyce nie chodzi o to, by jeden język wygrał z drugim, tylko o to, by całość dało się utrzymać, rozwinąć i szybko uruchomić ponownie.
