Dobrze zaprojektowany układ sterowania decyduje o tym, czy maszyna działa stabilnie, bezpiecznie i przewidywalnie, czy tylko „jakoś sobie radzi”. W tym tekście rozkładam temat na czynniki pierwsze: od podstaw działania, przez najważniejsze elementy, po wybór rozwiązania i typowe błędy, które później kosztują najwięcej czasu. Skupiam się na praktyce, bo w automatyce teoria ma sens tylko wtedy, gdy pomaga lepiej uruchomić, wyregulować albo zmodernizować instalację.
Najważniejsze informacje o układach sterowania
- Układ sterowania zarządza pracą urządzenia lub procesu tak, aby osiągał założony efekt mimo zakłóceń.
- Najważniejsze elementy to czujniki, sterownik, element wykonawczy, komunikacja i interfejs operatorski.
- W praktyce ogromne znaczenie ma sprzężenie zwrotne, bo to ono pozwala korygować odchylenia od wartości zadanej.
- W automatyce przemysłowej najczęściej spotkasz sterowniki PLC, panele HMI i nadzór SCADA.
- Najwięcej problemów powodują złe czujniki, brak diagnostyki, źle dobrane czasy reakcji i zbyt późno wykryte zakłócenia.
- Dobre rozwiązanie nie jest zawsze najbardziej rozbudowane, tylko najlepiej dopasowane do procesu, budżetu i wymagań serwisu.
Czym jest układ sterowania i co robi w praktyce
Najprościej mówiąc, układ sterowania to zestaw elementów, które pilnują, aby obiekt pracował tak, jak tego oczekujemy. Obiektem może być piec grzewczy, pompa, taśmociąg, wentylacja, linia pakująca albo robot przemysłowy. Rolą układu jest nie tylko wydanie komendy, ale też utrzymanie efektu mimo zmian obciążenia, temperatury, ciśnienia, prędkości czy innych zakłóceń.
W praktyce od razu widać tu ważne rozróżnienie: jedne rozwiązania tylko wysyłają sygnał według zadanego programu, a inne dodatkowo mierzą efekt i korygują go na bieżąco. To właśnie ta druga grupa daje największą stabilność, bo reaguje na rzeczywiste warunki pracy, a nie na założenia z projektu.
Ja patrzę na ten temat tak: jeśli urządzenie ma działać powtarzalnie, bezpiecznie i bez ciągłego doglądania, trzeba myśleć nie o samym „włączeniu i wyłączeniu”, ale o całym łańcuchu decyzji. Właśnie dlatego następny krok to rozbicie układu na elementy, które tę logikę tworzą.
Z czego składa się nowoczesny układ w automatyce
W dobrze zaprojektowanej instalacji każdy element ma konkretne zadanie i nie powinien robić wszystkiego naraz. Jeśli część odpowiedzialna za pomiar, decyzję i wykonanie miesza się ze sobą bez jasnego podziału, rośnie liczba awarii, a diagnostyka staje się trudna.
- Czujniki mierzą stan procesu, na przykład temperaturę, ciśnienie, poziom, położenie albo przepływ.
- Sterownik analizuje sygnały wejściowe i podejmuje decyzję zgodnie z logiką programu.
- Element wykonawczy realizuje polecenie, na przykład uruchamia silnik, zawór, grzałkę lub falownik.
- Interfejs operatorski pozwala człowiekowi obserwować pracę układu, zmieniać nastawy i reagować na alarmy.
- Komunikacja przemysłowa łączy urządzenia w jedną całość, żeby mogły wymieniać dane bez zbędnych opóźnień.

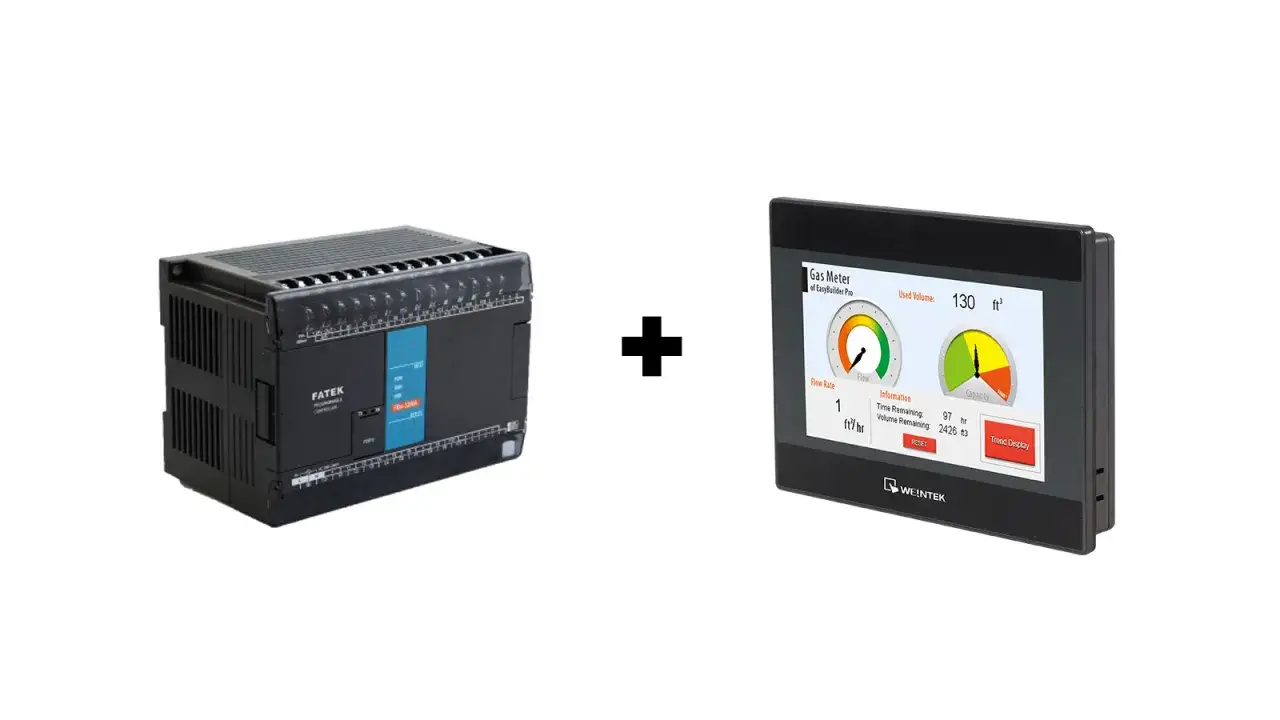

W typowej automatyce przemysłowej bardzo często spotyka się zestaw PLC, HMI i SCADA. PLC odpowiada za logikę czasu rzeczywistego, HMI daje operatorowi wygodny panel obsługi, a SCADA służy do nadzoru, wizualizacji, alarmów i archiwizacji danych. To nie są konkurencyjne narzędzia, tylko warstwy jednego rozwiązania.
Warto tu dodać jedną praktyczną rzecz: im prostszy proces, tym częściej wystarcza niewielki sterownik z lokalnym panelem. Im bardziej rozbudowana instalacja, tym większe znaczenie mają komunikacja, diagnostyka i możliwość późniejszej rozbudowy. Dopiero po takim podziale widać, jak całość faktycznie pracuje.
Jak działa pętla sprzężenia zwrotnego w praktyce
Najbardziej użyteczny mechanizm w automatyce to sprzężenie zwrotne. Czujnik mierzy rzeczywisty efekt, sterownik porównuje go z wartością zadaną, a następnie koryguje wyjście. Dzięki temu układ nie działa „na ślepo”, tylko stale sprawdza, czy osiąga cel.
Dobry przykład to regulacja temperatury pieca. Jeśli grzałka dostaje stały sygnał bez informacji zwrotnej, temperatura może łatwo odjechać od założenia, zwłaszcza gdy zmieni się wsad lub warunki otoczenia. Gdy dołożysz pomiar temperatury, układ reaguje na odchylenia i utrzymuje proces w lepszym punkcie pracy. To samo dzieje się w pompach, klimatyzacji, dozowaniu cieczy czy sterowaniu prędkością silnika.
W praktyce różnica między sterowaniem a regulacją jest bardzo ważna. Sterowanie otwarte wykonuje zaprogramowaną sekwencję bez kontroli wyniku. Regulacja zamknięta kontroluje efekt i koryguje błędy na bieżąco. W przemysłowych układach regulacyjnych często spotyka się regulator PID, czyli algorytm, który uwzględnia błąd bieżący, jego narastanie i tempo zmian. To klasyka, bo dobrze sprawdza się w wielu procesach technologicznych.
Właśnie dlatego czas reakcji ma znaczenie: część decyzji musi zapadać w milisekundach, a nadzór operatorski może działać wolniej, bo służy głównie do monitorowania i archiwizacji. To prowadzi do pytania, jakie rodzaje rozwiązań stosuje się najczęściej i kiedy każdy z nich ma sens.
Jakie są najważniejsze rodzaje rozwiązań i czym się różnią
Nie ma jednego uniwersalnego układu dla wszystkich zastosowań. Inaczej projektuje się prostą automatykę dla pojedynczej maszyny, a inaczej rozbudowany proces produkcyjny. Różnice najlepiej widać, gdy zestawi się podstawowe warianty obok siebie.
Sterowanie otwarte i zamknięte
| Cecha | Układ otwarty | Układ zamknięty |
|---|---|---|
| Reakcja na zakłócenia | Brak korekty na podstawie pomiaru | Na bieżąco koryguje odchylenia |
| Stopień złożoności | Niższy | Wyższy |
| Typowe zastosowanie | Proste sekwencje, czasowe załączenia, automatyka pomocnicza | Temperatura, ciśnienie, poziom, prędkość, pozycja |
| Ryzyko błędu procesu | Większe przy zmiennych warunkach | Niższe, jeśli pomiar jest wiarygodny |
Przeczytaj również: Regulator PID - Jak działa, jak stroić i unikać błędów?
PLC, HMI i SCADA
PLC sprawdza się tam, gdzie potrzebna jest szybka i pewna logika działania. HMI ułatwia obsługę, bo operator nie musi zaglądać do szafy sterowniczej, żeby zmienić nastawę albo odczytać alarm. SCADA przydaje się wtedy, gdy trzeba zebrać dane z wielu maszyn, prowadzić historię zdarzeń i widzieć cały proces w jednym miejscu.
W praktyce najwięcej sensu ma nie pytanie „który system jest najlepszy?”, tylko „który poziom funkcji jest rzeczywiście potrzebny?”. Za duża architektura bywa równie problematyczna jak zbyt uboga. Jeśli obiekt jest prosty, nadmiar warstw tylko zwiększa koszty serwisu i wydłuża uruchomienie. Jeśli obiekt jest złożony, oszczędzanie na nadzorze szybko odbija się na czasie przestojów.
Po takim porównaniu łatwiej dobrać rozwiązanie do konkretnej maszyny, a nie do katalogu producenta.
Jak dobrać rozwiązanie do maszyny, procesu i budżetu
Przy wyborze nie zaczynam od marki sprzętu, tylko od odpowiedzi na kilka prostych pytań. Co ma być kontrolowane? Jak szybko proces reaguje? Czy układ ma pracować w trybie ciągłym, cyklicznym czy tylko sekwencyjnym? Ilu operatorów będzie z niego korzystać? Czy potrzebna jest archiwizacja danych, czy wystarczy lokalna sygnalizacja?
Na tej podstawie można podejść do projektu rozsądnie, bez przepłacania za funkcje, których nikt nie wykorzysta. Dla małej maszyny często wystarczy kompaktowy sterownik z podstawowym panelem i kilkoma wejściami analogowymi. Dla linii technologicznej warto od razu przewidzieć segmentację, komunikację sieciową, rejestrację alarmów i możliwość rozbudowy. Przy procesach wrażliwych, takich jak dozowanie, mieszanie czy regulacja temperatury, krytyczne stają się jakość pomiaru i stabilność algorytmu, a nie sam rozmiar szafy sterowniczej.
W projektach modernizacyjnych zwracam uwagę na kompatybilność. Jeśli trzeba podłączyć stare czujniki, falowniki lub moduły I/O, oszczędność na początku może skończyć się drogimi obejściami. Lepiej od razu sprawdzić, czy nowy sterownik obsłuży wymagane protokoły i czy serwis będzie miał do czego wrócić za dwa lata. Taka decyzja bywa mniej efektowna, ale zazwyczaj jest tańsza w całym cyklu życia instalacji.
Kiedy dobór jest przemyślany, największe problemy zwykle nie wynikają już z architektury, tylko z błędów wdrożeniowych. I to jest moment, w którym wiele instalacji traci najwięcej.
Gdzie najczęściej pojawiają się błędy i jak ich uniknąć
Najczęstszy błąd, jaki widzę, to projektowanie układu pod idealne warunki, a nie pod realną pracę urządzenia. W teorii wszystko wygląda stabilnie, ale w zakładzie pojawiają się drgania, zakłócenia elektromagnetyczne, zmienna jakość wsadu i ludzka obsługa, która działa inaczej niż przewidywał projektant.
- Zły dobór czujnika do warunków procesu, na przykład zbyt wolna reakcja albo zbyt mała odporność na temperaturę.
- Brak trybu ręcznego lub serwisowego, przez co awaria jednego elementu zatrzymuje całą linię.
- Za mało diagnostyki, więc problem widać dopiero wtedy, gdy proces już się rozjechał.
- Zbyt agresywne nastawy regulatora, które powodują oscylacje zamiast stabilizacji.
- Ignorowanie okablowania, ekranowania i jakości zasilania, co później daje trudne do znalezienia błędy.
- Projekt bez myślenia o utrzymaniu ruchu, czyli bez prostego dostępu do części i dokumentacji.
Jeśli miałbym wskazać jedną zasadę, powiedziałbym tak: układ sterowania ma być nie tylko skuteczny, ale też czytelny dla człowieka, który będzie go uruchamiał, serwisował i modernizował po latach. To zwykle ważniejsze niż efektowna lista funkcji w specyfikacji.
Takie podejście szczególnie pomaga przy modernizacjach, gdzie stara instalacja już działa, ale nie spełnia współczesnych wymagań bezpieczeństwa, komunikacji albo wizualizacji. I właśnie tam końcowa ocena projektu ma największe znaczenie.
Co sprawdzić przed modernizacją istniejącej instalacji
Zanim wymienisz sterownik albo dołożysz nowy panel, sprawdź trzy rzeczy: stan czujników i wykonawczych elementów, architekturę komunikacji oraz poziom dokumentacji. Bez tego nawet dobry sprzęt może zostać źle wykorzystany. W praktyce modernizacja udaje się wtedy, gdy nowa logika nie tylko działa, ale też pasuje do fizycznego procesu i do ludzi, którzy go obsługują.
Jeśli instalacja ma dużo przestojów, zacząłbym od analizy alarmów i historii awarii. Jeśli problemem są odchylenia jakościowe, większy nacisk trzeba położyć na pomiary i regulację. Jeśli bolą koszty serwisu, priorytetem staje się standaryzacja komponentów i uproszczenie diagnostyki. Właśnie tu dobrze widać, że system sterowania nie jest jedną skrzynką z elektroniką, tylko całą logiką pracy obiektu.
Najlepszy efekt daje rozwiązanie, które jest stabilne, możliwe do serwisowania i dopasowane do rzeczywistego procesu. Gdy te trzy warunki są spełnione, automatyka przestaje być tylko zestawem urządzeń, a zaczyna realnie poprawiać jakość, bezpieczeństwo i przewidywalność pracy.
