Falownik 1 faza na 3 fazy rozwiązuje bardzo praktyczny problem: masz w warsztacie tylko 230 V, a chcesz uruchomić silnik trójfazowy i jeszcze regulować jego obroty. W tym tekście rozbieram temat na czynniki pierwsze: jak to działa, jaki silnik naprawdę pasuje, jak dobrać moc, gdzie pojawiają się błędy i kiedy lepszy będzie inny układ. Z mojego doświadczenia właśnie te detale decydują o tym, czy napęd pracuje stabilnie, czy tylko wygląda dobrze w katalogu.
Najważniejsze rzeczy, które trzeba sprawdzić przed zakupem
- Taki napęd najczęściej daje 3x230 V, a nie 3x400 V, więc nie każdy silnik da się podłączyć bezpośrednio.
- Najbezpieczniej pracuje z silnikiem 230/400 V połączonym w trójkąt.
- Przy zasilaniu jednofazowym trzeba liczyć zapas prądowy i nie patrzeć wyłącznie na moc na tabliczce.
- W automatyce liczą się też wejścia sterujące, PID, Modbus, hamowanie i filtracja zakłóceń.
- Jeżeli potrzebujesz tylko łagodnego startu, a nie regulacji obrotów, czasem lepszy będzie softstart albo inny układ zasilania.
Jak taki napęd zamienia jedną fazę na trzy
W środku nie dzieje się żadna magia. Przemiennik najpierw prostuje napięcie z jednej fazy, potem odkłada je na szynie DC, a na końcu tworzy z tego sztuczne, sterowane elektronicznie napięcie trójfazowe. Dzięki temu silnik nie dostaje „sztywnej” sieci, tylko sygnał o regulowanej częstotliwości, a to właśnie częstotliwość steruje prędkością obrotową.
W praktyce trzeba zapamiętać jedną rzecz: zasilanie 230 V jednofazowe zwykle oznacza wyjście 3x230 V. Taki układ nie podnosi napięcia do 400 V, więc nie rozwiązuje problemu każdego silnika trójfazowego. To nadal jest falownik, nie transformator.
| Element układu | Co robi | Dlaczego to ważne |
|---|---|---|
| Wejście 1x230 V | Dostarcza energię z sieci jednofazowej | Tu najczęściej pojawia się ograniczenie prądowe |
| Prostownik i szyna DC | Stabilizują energię przed dalszą obróbką | Od jakości tej części zależy odporność na przeciążenia |
| Falownik mocy | Tworzy trzy przebiegi przesunięte w fazie | To on odpowiada za regulację obrotów i momentu |
| Wyjście 3x230 V | Zasila silnik trójfazowy | Tu dobiera się właściwe połączenie uzwojeń |
To prowadzi do kluczowego pytania: jaki silnik w ogóle można z takim napędem uruchomić bez ryzyka, że wszystko od razu wejdzie w alarm.
Jaki silnik zadziała, a jaki sprawi kłopot
Ja zaczynam zawsze od tabliczki znamionowej, nie od mocy katalogowej falownika. Najważniejsze jest napięcie silnika i sposób połączenia uzwojeń, bo od tego zależy, czy napęd będzie pracował poprawnie, czy będzie się grzał, wyłączał albo po prostu nie ruszy.
| Tabliczka silnika | Czy pasuje | Co zrobić |
|---|---|---|
| 230/400 V, 50 Hz, silnik trójfazowy | Tak | Połączyć w trójkąt i ustawić prąd znamionowy w falowniku |
| 400/690 V | Zwykle nie bezpośrednio | Potrzebny inny falownik, transformator albo zmiana koncepcji zasilania |
| Silnik jednofazowy z kondensatorem | Nie jako standardowy odbiornik VFD | To inny typ napędu; taki silnik nie jest typowym kandydatem do pracy z falownikiem |
| Silnik z hamulcem elektromagnetycznym | Tak, ale z warunkami | Hamulca nie zasila się „jak leci”; trzeba przewidzieć osobne sterowanie |
| Silnik PMSM lub PM | Czasem tak | Sprawdzić, czy dany falownik wspiera ten typ silnika |
W układach warsztatowych najczęściej wygrywa prosty scenariusz: silnik 230/400 V, połączenie w trójkąt i falownik z wyjściem 3x230 V. Jeśli masz tylko silnik 400 V bez możliwości przepięcia go w delta dla 230 V, zwykły napęd jednofazowy nie załatwi sprawy sam z siebie. Wtedy trzeba liczyć się z innym zasilaniem albo z transformatorem, a to już zmienia budżet całej instalacji.
Warto też pamiętać o jednym częstym nieporozumieniu: to, że urządzenie jest trójfazowe, nie znaczy jeszcze, że każdy silnik trójfazowy będzie z nim współpracował. Napięcie i połączenie uzwojeń są ważniejsze niż sama liczba przewodów. Następny krok to dobranie prądu i mocy tak, żeby napęd nie pracował na granicy możliwości.
Jak dobrać moc i prąd bez zgadywania
Przy doborze nie patrzę wyłącznie na kilowaty. Najpierw sprawdzam prąd znamionowy silnika, potem charakter obciążenia, a dopiero na końcu moc katalogową falownika. Przy zasilaniu jedną fazą sprawa robi się ostrzejsza, bo pobór prądu po stronie wejścia jest wyraźnie większy niż w układzie trójfazowym. W praktyce producenci często wymagają przewymiarowania albo wyraźnego deratingu.
Jeżeli ktoś próbuje użyć zwykłego falownika trójfazowego na zasilaniu jednofazowym, bezpiecznie zakładam zapas rzędu 1,5-2x w stosunku do mocy silnika, a czasem nawet więcej. To nie jest sztywna reguła dla wszystkich modeli, ale dobra zasada, żeby nie kupić urządzenia „na styk”.
| Rodzaj obciążenia | Na co stawiam | Praktyczna uwaga |
|---|---|---|
| Wentylator, lekka pompa | Falownik z niewielkim zapasem prądowym | Często wystarcza model dedykowany do 1x230 V i 3x230 V |
| Taśmociąg, podajnik, mieszadło | Większy zapas niż sama moc silnika | Moment przy rozruchu jest ważniejszy niż sama wartość kW |
| Sprężarka, piła, ciężki start | Wyraźnie przewymiarowany napęd | Tu najczęściej wychodzą problemy z przeciążeniem i zbyt krótkim czasem rozpędzania |
Na rynku w Polsce widać dziś duży rozrzut cen: prostsze modele 0,75 kW z zasilaniem 1x230 V potrafią kosztować około 500-700 zł, a markowe wersje z lepszym wyposażeniem dochodzą do 1200-1400 zł. Przy 1,5 kW widełki są jeszcze szersze, mniej więcej od 610 do 1800 zł, zależnie od producenta, klasy EMC, interfejsów i zabezpieczeń. To nie jest fanaberia rynku, tylko realna różnica między urządzeniem podstawowym a takim, które lepiej znosi automatyzację i dłuższą pracę.
Gdy moc i prąd są już policzone, zostaje najważniejsza część praktyczna: podłączenie, konfiguracja i to, co w automatyce decyduje o bezproblemowej pracy przez długi czas.

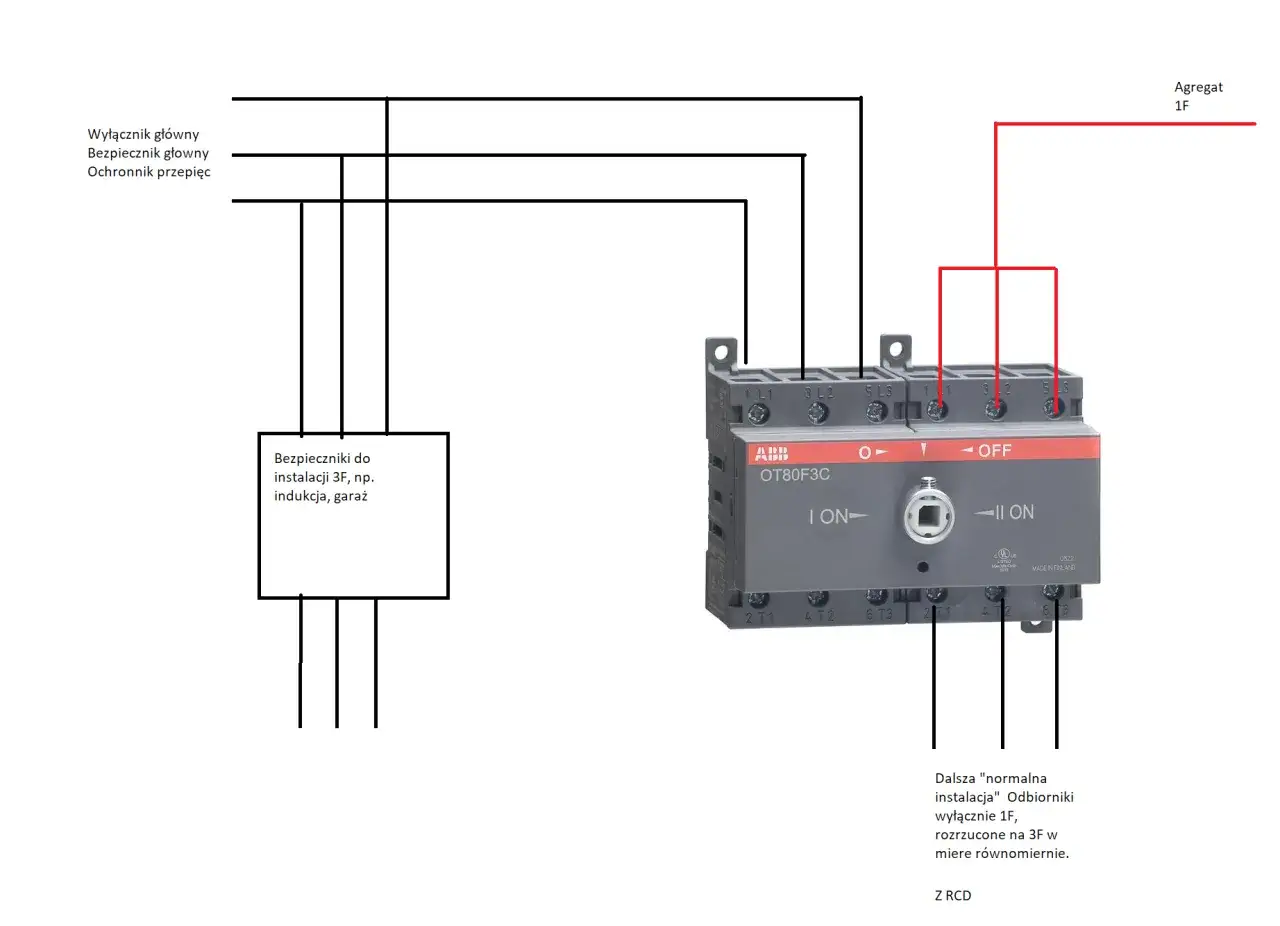

Co ustawić przy pierwszym uruchomieniu
Przy pierwszym uruchomieniu nie przyspieszam rzeczy na ślepo. Najpierw wpisuję dane silnika, potem ustawiam sposób sterowania i dopiero wtedy sprawdzam, jak układ reaguje pod obciążeniem. To oszczędza mnóstwo czasu, bo większość problemów bierze się nie z samego urządzenia, tylko z pośpiechu w parametryzacji.
Parametry, które ustawiam w pierwszej kolejności
- Napięcie, prąd i częstotliwość silnika z tabliczki znamionowej.
- Połączenie uzwojeń, czyli czy silnik pracuje w trójkąt, czy w gwiazdę.
- Czas rozpędzania i hamowania, żeby nie generować zbędnych przeciążeń.
- Zakres minimalnej i maksymalnej częstotliwości, jeśli napęd ma regulować prędkość.
- Źródło sterowania, czyli panel, wejścia cyfrowe, potencjometr, PLC albo komunikacja.
Przeczytaj również: CODESYS 2.3 - Czy warto go jeszcze używać? Poradnik.
Funkcje, które mają znaczenie w automatyce
Jeśli falownik ma wejść do prostego układu sterowania, sprawdzam nie tylko moc, ale też funkcje wokół napędu. W małych maszynach i instalacjach warsztatowych najbardziej przydają mi się:- Wejścia cyfrowe do startu, stopu, zmiany kierunku i gotowych prędkości.
- Wejście analogowe 0-10 V albo 4-20 mA, gdy napęd ma pracować z potencjometru, czujnika lub sygnału z PLC.
- PID, czyli regulator utrzymujący stałą wartość procesu, na przykład ciśnienie w pompie lub przepływ w układzie wentylacyjnym.
- Modbus RTU lub inna komunikacja przemysłowa, jeśli napęd ma rozmawiać z automatyką nadrzędną.
- Hamowanie rezystorem, gdy silnik ma zatrzymywać się szybko i bez przeciążeń szyny DC.
W praktyce widać to najlepiej na pompach i wentylatorach. Sama regulacja obrotów potrafi dać więcej niż dławienie przepływu zaworem, bo układ pracuje spokojniej, ciszej i bez ciągłego „duszenia” silnika. To jednak działa dobrze tylko wtedy, gdy parametry są ustawione z głową, a nie na ustawieniach fabrycznych.
Skoro instalacja i parametryzacja mają już sens, zostaje jeszcze druga strona medalu: błędy, które najczęściej psują cały projekt.
Najczęstsze błędy, które widzę w praktyce
Jeśli napęd wyłącza się po kilku sekundach albo silnik grzeje się szybciej niż powinien, najpierw szukam błędu w podstawach. W większości przypadków problem nie jest „tajemniczą awarią falownika”, tylko złą konfiguracją albo błędnym założeniem na etapie doboru.
- Silnik połączony w gwiazdę zamiast w trójkąt tam, gdzie powinien pracować na 3x230 V.
- Oczekiwanie napięcia 3x400 V z urządzenia zasilanego jedną fazą 230 V.
- Zbyt mały zapas prądowy, przez co napęd startuje, ale nie wytrzymuje dłuższej pracy lub cięższego rozruchu.
- Brak rezerwy na temperaturę otoczenia, pył albo słabszą wentylację szafy.
- Przewód silnikowy bez ekranu lub zbyt długi, co potrafi podbić zakłócenia i powodować dziwne zachowanie elektroniki.
- Przełączanie stycznikiem po stronie wyjściowej w czasie pracy napędu, co jest prostą drogą do awarii.
- Zbyt agresywne hamowanie bez rezystora, gdy aplikacja naprawdę potrzebuje szybkiego zatrzymania.
Jeśli jednak widzę, że aplikacja jest bardziej wymagająca albo chcesz zasilić coś nietypowego, wtedy nie upieram się przy jednym rozwiązaniu. Czasem lepszy jest inny układ niż klasyczny przemiennik jednofazowy.
Kiedy lepszy będzie inny układ niż falownik
Nie każdy problem z zasilaniem jednofazowym trzeba rozwiązywać falownikiem. W zależności od tego, czy zależy Ci na regulacji prędkości, dużym momencie rozruchowym, czy tylko na „wytworzeniu faz”, rozsądniejszy może być inny zestaw elementów.
| Rozwiązanie | Najlepsze zastosowanie | Minusy |
|---|---|---|
| Falownik 1x230 V na 3x230 V | Jeden silnik, regulacja obrotów, kompaktowa instalacja | Najczęściej nie da 3x400 V i wymaga właściwego silnika |
| Transformator + falownik 3x400 V | Gdy masz silnik 400 V i potrzebujesz wyższego napięcia wyjściowego | Wyższy koszt, większe gabaryty i mniej elegancka zabudowa |
| Przetwornica fazowa | Gdy chcesz tylko uzyskać zasilanie trójfazowe bez regulacji obrotów | Brak wygodnej kontroli częstotliwości i zwykle słabsza elastyczność |
| Softstart | Gdy potrzebny jest tylko łagodny rozruch | Nie zastępuje falownika i nie tworzy trzech faz |
Jeżeli pracujesz z pompą, wentylatorem albo małą obrabiarką, najczęściej wygrywa prosty falownik z wyjściem 3x230 V. Jeżeli jednak chcesz obsłużyć silnik 400 V albo rozbudowaną automatykę, zaczyna się projekt, w którym trzeba liczyć cały tor zasilania, a nie tylko sam napęd. To właśnie tutaj kończą się skróty myślowe i zaczyna porządna selekcja urządzeń.
Co sprawdzam przed zakupem, żeby nie przepłacić za złe parametry
- Sprawdzam, czy silnik ma tabliczkę 230/400 V i czy da się go połączyć w trójkąt.
- Patrzę na prąd znamionowy, a nie tylko na kilowaty.
- Ustalam, czy potrzebuję tylko start-stop, czy także regulacji, PID i komunikacji z PLC.
- Sprawdzam, czy napęd ma zapas na temperaturę, pył i długie przewody silnikowe.
- Dopisuję do listy hamowanie, filtr EMC, ewentualny rezystor i wymagania bezpieczeństwa.
Jeśli miałbym zostawić jedną praktyczną myśl, to tę: dobry falownik to nie ten z największą mocą, tylko ten, który pasuje do silnika, obciążenia i sposobu sterowania. W prostych aplikacjach jednofazowy napęd z wyjściem trójfazowym daje bardzo wygodne, czyste rozwiązanie; w trudniejszych trzeba już patrzeć szerzej i nie kupować urządzenia wyłącznie po opisie z oferty. Właśnie tak wybór zamienia się w działający układ, a nie w kolejny problem do rozwiązania.
