W automatyce i sterowaniu o wyborze między przekaźnikiem a stycznikiem decydują przede wszystkim: prąd obciążenia, charakter pracy oraz to, jak często układ będzie się załączał. Oba elementy służą do łączenia i rozłączania obwodów, ale są projektowane do innych zadań, dlatego w praktyce pomyłka potrafi skończyć się szybkim zużyciem styków, przegrzewaniem albo niepotrzebnym przepłacaniem za przewymiarowany osprzęt. Poniżej rozpisuję różnice tak, jak patrzy się na nie przy doborze do realnej szafy sterowniczej.
Najkrócej: przekaźnik obsługuje mniejsze obciążenia, a stycznik jest zbudowany do pracy z większym prądem i cięższym cyklem załączania
- Przekaźnik zwykle stosuje się do sygnałów, automatyki pomocniczej i mniejszych obciążeń.
- Stycznik wybiera się tam, gdzie pojawia się większy prąd, prąd rozruchowy lub częste łączenie mocy.
- Nie patrzę wyłącznie na ampery z tabliczki - ważne są też rodzaj obciążenia, kategoria pracy i liczba cykli.
- W praktyce przekaźniki interfejsowe często mają 6 A lub 10 A, a mocniejsze wersje dochodzą do 16 A, 25 A lub 30 A.
- Styczniki są przewidziane na znacznie większe obciążenia, a w dużych aplikacjach pracują nawet powyżej 100 A.

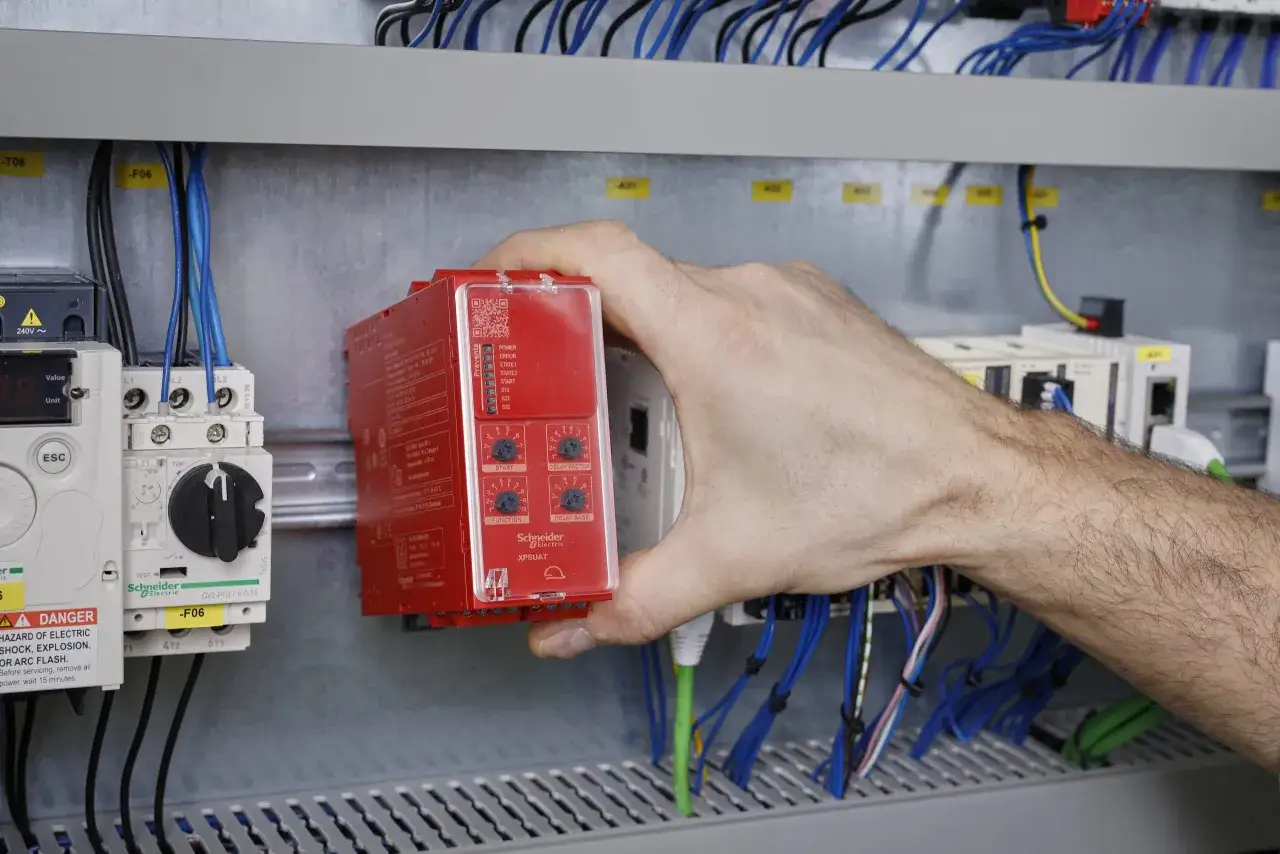

Czym różnią się przekaźniki i styczniki w praktyce
Najprostsze rozróżnienie jest takie: przekaźnik przełącza obwód sterowania albo niewielkie obciążenie, a stycznik przełącza obwód mocy. To nie jest tylko kwestia rozmiaru obudowy. W styczniku liczy się większa odporność na łuk elektryczny, mocniejsza komora gaszeniowa i konstrukcja przygotowana na pracę z wyższym prądem oraz większą liczbą załączeń pod obciążeniem.
| Kryterium | Przekaźnik | Stycznik | Co to znaczy w praktyce |
|---|---|---|---|
| Typ obciążenia | Sygnałowe, pomocnicze, małe odbiorniki | Mocowe, silniki, grzałki, baterie kondensatorów | Jeśli obciążenie ma duży prąd rozruchowy, zwykle lepszy będzie stycznik |
| Typowe wartości prądu | Często 6 A, 10 A, 16 A, czasem 25 A lub 30 A | Od poziomu obsługującego większe obciążenia, w dużych instalacjach ponad 100 A | Granica nie jest sztywna, ale skala różnicy jest wyraźna |
| Budowa styków | Mniejsze gabaryty, prostsza konstrukcja | Większe odstępy izolacyjne i skuteczniejsze gaszenie łuku | To przekłada się na trwałość przy częstym przełączaniu |
| Rozmiar i masa | Mały, lekki, łatwy do upakowania w szafie | Większy, cięższy, wymaga więcej miejsca | W małych panelach to często decyduje o projekcie |
| Hałas pracy | Zwykle cichszy | Wyraźny klik, szczególnie przy większych modelach | W automatyce budynkowej i lekkich układach bywa to istotne |
Wniosek jest prosty: nie wybiera się tych elementów „z przyzwyczajenia”, tylko pod konkretny rodzaj obciążenia. To prowadzi do pytania, gdzie każdy z nich sprawdza się najlepiej, bo tam różnice zaczynają być naprawdę widoczne.
Gdzie stosuje się przekaźniki, a gdzie styczniki
Ja patrzę na zastosowanie jak na pierwszy filtr doboru. Jeśli obciążenie jest małe, a celem jest sygnał, separacja albo niewielkie przełączenie, przekaźnik zwykle wystarcza. Jeśli natomiast urządzenie ma ruszyć silnik, grzałkę o większej mocy albo inny odbiornik, który przy starcie pobiera wyraźnie więcej niż wynikałoby to z prostego obliczenia, wtedy wchodzą styczniki.
- Przekaźniki - wyjścia PLC, logika sterowania, sygnalizacja, małe siłowniki, elektrozawory, automatyka budynkowa, obwody pomocnicze.
- Styczniki - silniki, pompy, sprężarki, grzałki przemysłowe, oświetlenie dużej mocy, kompensacja mocy biernej.
- Przekaźniki mocy - tam, gdzie zwykły przekaźnik jest za słaby, ale pełny stycznik byłby przewymiarowany lub zbyt duży.
- Styczniki specjalne - aplikacje z dużym prądem załączania, na przykład baterie kondensatorów albo układy z częstym start-stop.
Dobry przykład z warsztatu: lampka sygnalizacyjna, mały elektrozawór albo sygnał z PLC nie potrzebują stycznika, bo tylko komplikowałby układ. Z kolei silnik pompy czy sprężarki, nawet jeśli na tabliczce nie wygląda groźnie, przy rozruchu potrafi obciążyć styki dużo mocniej niż zwykłe obliczenie z mocy znamionowej. To dlatego sama „moc urządzenia” nigdy nie mówi całej prawdy.
W praktyce wolę najpierw policzyć charakter obciążenia, a dopiero potem patrzeć na typ aparatu. I właśnie od tego zależy następny krok, czyli dobór pod konkretne parametry, a nie pod nazwę handlową.
Jak dobrać urządzenie do obciążenia bez zgadywania
Gdy dobieram element do układu, idę w tej kolejności: rodzaj obciążenia, prąd roboczy, prąd rozruchowy, liczba cykli na godzinę, napięcie sterowania. To działa lepiej niż pytanie „czy wezmę przekaźnik, czy stycznik?”, bo odpowiedź bardzo często wynika z parametrów, a nie z nazwy.
- Sprawdź prąd roboczy odbiornika, ale nie zatrzymuj się na nim.
- Ustal, czy obciążenie jest rezystancyjne, indukcyjne czy pojemnościowe.
- Oceń prąd rozruchowy i to, jak długo trwa start.
- Porównaj liczbę załączeń na dobę z trwałością elektryczną aparatu.
- Dobierz napięcie cewki lub wejścia sterującego do PLC, przekaźnika czasowego albo układu ręcznego.
- Sprawdź, czy potrzebujesz styków pomocniczych do sygnalizacji, blokad lub sprzężenia zwrotnego.
Przy obciążeniach rezystancyjnych, takich jak część grzałek, przekaźnik o odpowiednim zapasie może być wystarczający. Jeśli jednak dochodzi do częstych przełączeń albo do dużego prądu przy starcie, stycznik zwykle wygrywa trwałością. Dla silników liczy się jeszcze kategoria pracy, bo inne wymagania ma zwykłe załączanie, a inne rozruch, rewers czy częste hamowanie.
| Scenariusz | Rozsądny wybór | Dlaczego |
|---|---|---|
| Wyjście PLC do lampki lub sygnału | Przekaźnik | Małe obciążenie, prosta izolacja i niewielkie gabaryty |
| Grzałka jednofazowa 2 kW | Przekaźnik lub mały stycznik, zależnie od cyklu pracy | Prąd jest umiarkowany, ale częste załączenia lepiej znosi stycznik |
| Silnik pompy lub sprężarki | Stycznik | Prąd rozruchowy i charakter indukcyjny szybko zużywają zwykły przekaźnik |
| Bateria kondensatorów | Stycznik do kondensatorów | Tu liczy się odporność na bardzo wysoki prąd udarowy |
| Obwód bezpieczeństwa z monitorowaniem stanu styków | Stycznik ze stykami sprzężonymi mechanicznie lub odpowiedni układ bezpieczeństwa | Potrzebna jest kontrola stanu i wykrywanie sklejenia styków |
Jeśli mam doradzić jedną rzecz: nie dobieraj aparatu „na styk”. Zapas w niewłaściwym miejscu bywa marnowaniem pieniędzy, ale zbyt mały zapas szybko kończy się awarią. To naturalnie prowadzi do parametrów, które naprawdę decydują o trwałości, a nie tylko o pierwszym wrażeniu z katalogu.
Parametry, które naprawdę decydują o trwałości
W katalogach łatwo zgubić się w symbolach, dlatego ja skupiam się na kilku parametrach, które mają największe znaczenie. Pierwszy to prąd znamionowy, ale on sam nie wystarcza. Drugi to rodzaj obciążenia, bo ten sam prąd przy obciążeniu rezystancyjnym i indukcyjnym oznacza zupełnie inną rzeczywistą pracę styków.
Kategoria pracy
Przy stycznikach bardzo ważna jest kategoria użytkowania, na przykład AC-1, AC-3 albo AC-4. W uproszczeniu: AC-1 dotyczy obciążeń bardziej rezystancyjnych, AC-3 odnosi się do typowej pracy silników klatkowych, a AC-4 oznacza cięższe warunki, z częstym załączaniem, dohamowywaniem albo rewersem. Jeśli dobierzesz urządzenie bez patrzenia na kategorię, możesz kupić model, który formalnie pasuje prądowo, ale nie przetrwa warunków pracy.
Napięcie sterowania
Drugim filarem jest napięcie cewki lub wejścia sterującego. W automatyce spotykam rozwiązania 24 V DC, 24 V AC i 230 V AC, ale ważniejsze od samej wartości jest to, czy pasuje do źródła sterowania i do sposobu prowadzenia przewodów. Przy długich trasach w szafie 24 V DC zwykle ułatwia projekt, a przy starszych układach nadal można spotkać 230 V AC.
Trwałość mechaniczna i elektryczna
Trwałość mechaniczna mówi, ile razy aparat może zadziałać bez obciążenia, a trwałość elektryczna - ile razy zrobi to pod konkretnym obciążeniem. Dla użytkownika ważniejsza jest zwykle ta druga. To właśnie dlatego przekaźnik, który „na papierze” wygląda dobrze, może w praktyce szybciej zużyć styki, jeśli steruje obciążeniem indukcyjnym albo przełącza zbyt często.
Przeczytaj również: Enkoder inkrementalny - jak działa, dobrać i uniknąć błędów?
Styk pomocniczy i sygnalizacja
W układach automatyki liczą się też styki pomocnicze. Dzięki nim da się zbudować blokady, sygnalizację stanu albo sprzężenie zwrotne do sterownika. Przy stycznikach to bardzo częsta praktyka, bo sam aparat mocy nie wystarcza do wygodnej diagnostyki. Ja traktuję to jako element projektu, a nie dodatek.
Kiedy te parametry są już ustawione, łatwo zauważyć, że większość błędów bierze się nie z samej technologii, tylko z pośpiechu przy doborze. I właśnie tam najczęściej pojawiają się kosztowne pomyłki.
Najczęstsze błędy przy zamianie jednego elementu na drugi
Wbrew pozorom najgorsze pomyłki nie wynikają z braku wiedzy o podstawach, tylko z uproszczeń. Najczęściej widzę pięć powtarzających się błędów.
- Dobór tylko po prądzie znamionowym - obciążenie indukcyjne lub pojemnościowe potrafi zniszczyć styki szybciej niż rezystancyjne.
- Ignorowanie prądu rozruchowego - silnik, kompresor albo bateria kondensatorów potrafią obciążyć aparat znacznie bardziej niż pokazuje tabliczka.
- Wstawienie przekaźnika w miejsce stycznika - szczególnie przy silniku kończy się to przegrzewaniem, iskrzeniem i skróceniem życia układu.
- Przewymiarowanie „na wszelki wypadek” - większy aparat bywa droższy, zajmuje więcej miejsca i nie zawsze poprawia projekt.
- Brak myślenia o diagnostyce - przy obwodach bezpieczeństwa albo krytycznych blokadach potrzebujesz informacji zwrotnej o stanie styków, a nie tylko prostego załączenia.
Do tego dochodzi jeszcze jeden błąd, który widzę szczególnie często: mieszanie pojęć „przekaźnik”, „przekaźnik mocy”, „przekaźnik interfejsowy” i „stycznik” tak, jakby były wymienne. Nie są. Przekaźnik mocy może mieć sens w pewnych zastosowaniach, ale to nie jest automatyczna alternatywa dla stycznika, zwłaszcza gdy obciążenie jest ciężkie albo często przełączane. To prowadzi do pytania, co wybrałbym w typowych układach automatyki.
Co wybrałbym w typowych układach automatyki
Jeśli miałbym uprościć decyzję do kilku scenariuszy, wyglądałoby to tak. Dla wyjść sterownika PLC, sygnalizacji i małych odbiorników biorę przekaźnik, bo daje prostą separację i zajmuje mało miejsca. Dla silników, grzałek o większej mocy, układów z częstym start-stop i obciążeń z dużym prądem rozruchowym wybieram stycznik.
- PLC i logika pomocnicza - przekaźnik interfejsowy, bo ułatwia separację i serwis.
- Małe obciążenia 6 A - 10 A - przekaźnik, jeśli cykl pracy nie jest ciężki.
- Obciążenia 10 A - 30 A - przekaźnik mocy tylko wtedy, gdy warunki są łagodne; w trudniejszych aplikacjach lepiej stycznik.
- Silniki i napędy - stycznik, bo lepiej znosi rozruch i częste łączenie.
- Wysoka liczba cykli i hałas ma znaczenie - czasem warto rozważyć przekaźnik półprzewodnikowy, ale to już osobna decyzja projektowa.
W projektach przemysłowych lubię patrzeć nie tylko na sam aparat, ale też na osprzęt: gasiki, warystory, zabezpieczenia cewki i jakość połączeń. Taki detal potrafi realnie wydłużyć życie całego układu. To z kolei prowadzi do ostatniej, praktycznej warstwy: jak podejść do wyboru tak, żeby nie przepłacić i nie wpakować się w awarię po kilku miesiącach.
Na co patrzę przed zamknięciem projektu w szafie sterowniczej
Jeśli miałbym zostawić tylko jeden nawyk, byłby to taki: przed wyborem sprawdzam nie nazwę urządzenia, tylko obciążenie, cykl pracy, miejsce w szafie, napięcie sterowania i możliwość diagnostyki. To eliminuje większość błędów już na etapie projektu. Dodatkowo zwracam uwagę na temperaturę pracy wewnątrz szafy, bo przy większej gęstości aparatury nawet dobrze dobrany element może szybciej się starzeć, jeśli pracuje w złych warunkach chłodzenia.
W praktyce najlepszy wybór między przekaźnikiem i stycznikiem nie jest kwestią teorii, tylko trzech pytań: co przełączam, jak często to robię i jaki prąd naprawdę pojawia się w chwili załączenia. Gdy odpowiesz na te trzy rzeczy uczciwie, decyzja zwykle staje się oczywista. A jeśli nadal wahasz się między mniejszym przekaźnikiem a większym stycznikiem, w automatyce bezpieczniej jest dobrać aparat pod cięższy scenariusz pracy niż liczyć na to, że lekki wariant „jakoś wytrzyma”.
