Regulator PID to jedno z najbardziej praktycznych narzędzi w automatyce procesowej i warsztatowej, bo pozwala utrzymać temperaturę, ciśnienie, przepływ albo prędkość możliwie blisko zadanej wartości. W tym artykule wyjaśniam, jak działa pętla sprzężenia zwrotnego, co robią człony P, I i D, jak dobrać nastawy bez zgadywania oraz kiedy lepiej wybrać prostszy algorytm. Dorzucam też błędy, które w praktyce najczęściej psują nawet dobrze wyglądający układ.
Najwięcej zależy od pomiaru, strojenia i opóźnienia procesu
- PID porównuje wartość zadaną z pomiarem i koryguje wyjście na podstawie uchybu.
- Człon P przyspiesza reakcję, I usuwa błąd ustalony, a D tłumi przeregulowanie.
- Zbyt duże wzmocnienie, szum czujnika i brak ograniczeń wyjścia to najczęstsze źródła problemów.
- Autotune daje punkt startowy, ale nie zastępuje testów na rzeczywistym obiekcie.
- W układach z dużym opóźnieniem albo silną nieliniowością PID bywa tylko kompromisem.
Czym jest układ PID i kiedy ma sens
Najprościej mówiąc, to sterowanie w pętli zamkniętej: sterownik mierzy wartość procesową, porównuje ją z wartością zadaną i na tej podstawie zmienia wyjście. Różnica między celem a pomiarem to uchyb - właśnie on napędza decyzję o tym, czy wyjście ma wzrosnąć, spaść czy zostać bez zmian.
W praktyce taki sposób sterowania ma sens tam, gdzie proces reaguje ciągle i da się go obserwować z czujnika: grzałka, pompa, zawór, silnik, wentylator, układ poziomu w zbiorniku. Jeśli obiekt zmienia się płynnie, a zakłócenia pojawiają się co jakiś czas, PID zwykle daje lepszą stabilność niż ręczne ustawianie lub prosty próg załączenia.
| Sytuacja | Czy PID ma sens | Dlaczego |
|---|---|---|
| Temperatura pieca lub grzałki | Tak | Proces jest wolny i dobrze reaguje na korekty. |
| Ciśnienie w układzie pompowym | Tak | Zakłócenia są częste, ale da się je wygładzić sprzężeniem zwrotnym. |
| Prędkość silnika | Tak | Regulacja dobrze kompensuje zmiany obciążenia. |
| Proste włącz/wyłącz | Niekoniecznie | Jeśli wystarczy histereza, PID byłby tylko zbędnym nadmiarem. |
| Proces z dużym opóźnieniem | Częściowo | Da się go użyć, ale strojenie robi się trudne i mniej odporne na zmiany. |
Jeśli mam wskazać jedną granicę praktyczną, to jest nią opóźnienie obiektu. Im dłużej proces „czeka” na reakcję po zmianie wyjścia, tym większa szansa na oscylacje i nerwowe strojenie. To prowadzi prosto do pytania, co właściwie dzieje się wewnątrz pętli sterowania.
Jak działa pętla sprzężenia zwrotnego
W układzie zamkniętym sterownik nie działa w ciemno. Najpierw odczytuje pomiar z czujnika, potem liczy uchyb, a następnie przelicza go na sygnał wyjściowy dla elementu wykonawczego - zaworu, falownika, grzałki albo siłownika. Po chwili proces reaguje, a nowy pomiar wraca do sterownika. Tak zamyka się pętla.| Skrót | Znaczenie | Rola w praktyce |
|---|---|---|
| SP | Wartość zadana | To punkt, do którego układ ma dążyć. |
| PV | Wartość procesowa | To aktualny pomiar z czujnika. |
| e | Uchyb | Różnica między SP a PV. |
| MV / CV | Sygnał sterujący | To wyjście, którym sterownik koryguje proces. |
W sterownikach cyfrowych całość liczy się cyklicznie, w określonym czasie próbkowania. I tu jest ważny detal: jeśli pętla aktualizuje się zbyt wolno, regulator zaczyna spóźniać się za procesem. Jeśli liczy zbyt szybko przy zaszumionym pomiarze, wyjście może stać się nerwowe. Dobrze dobrany cykl pracy jest więc tak samo ważny jak same nastawy.
Zakłócenia są normalne. Zmiana obciążenia, otwarcie drzwi pieca, skok poboru medium, spadek napięcia na napędzie - wszystko to wybija proces z równowagi. Zadanie pętli polega nie na tym, żeby wyeliminować ruch, tylko żeby wrócić do zadanego punktu możliwie szybko, ale bez nadmiernego przeregulowania. I właśnie tu wchodzą człony P, I i D.

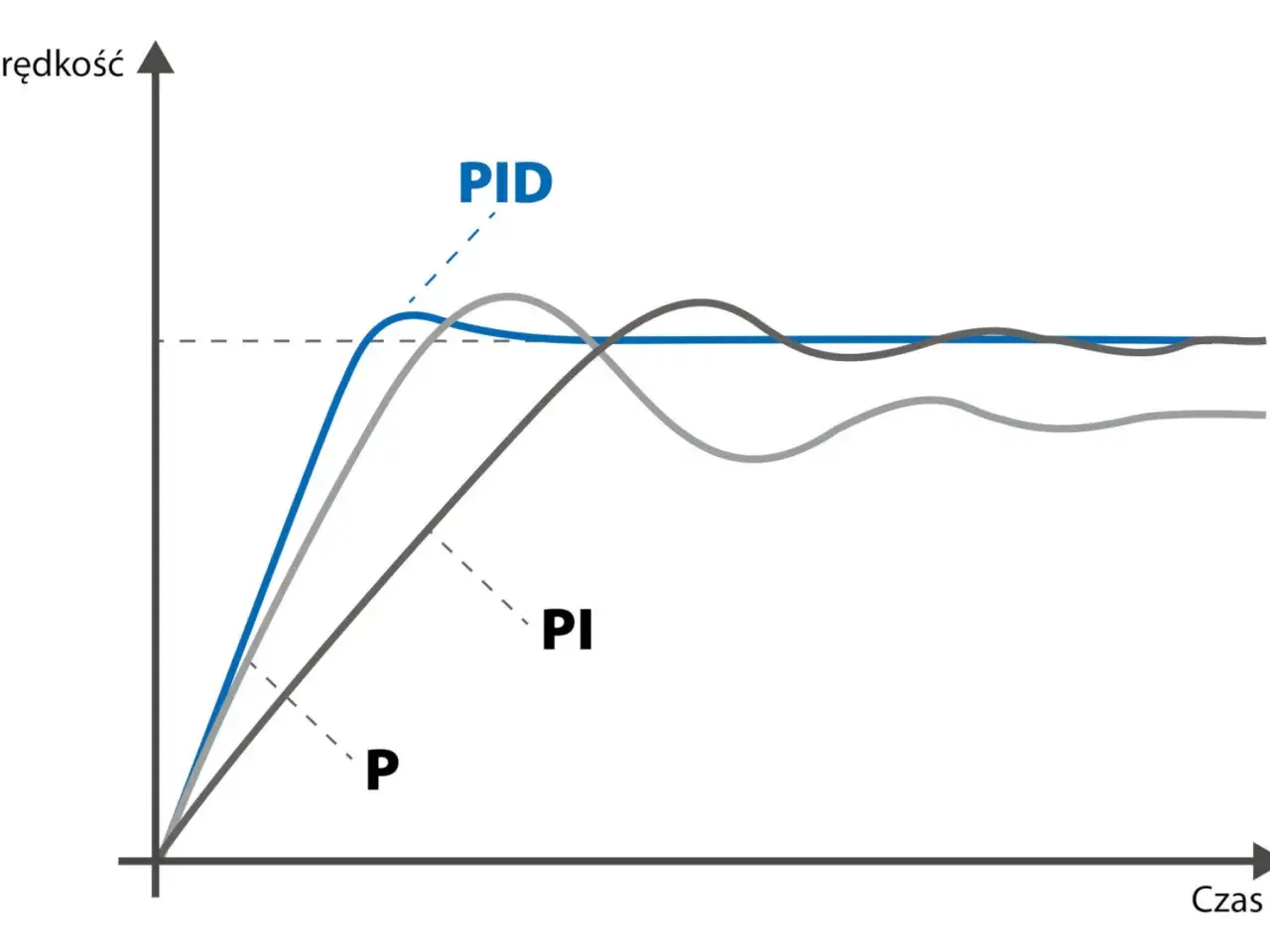

Co robią człony P, I i D
Najłatwiej myśleć o nich jak o trzech różnych sposobach reagowania na ten sam uchyb. Każdy odpowiada za inny fragment zachowania układu, a razem tworzą kompromis między szybkością, dokładnością i stabilnością. PID to skrót od członu proporcjonalnego, całkującego i różniczkującego.
| Człon | Na co reaguje | Co poprawia | Ryzyko, gdy przesadzisz |
|---|---|---|---|
| P | Na bieżący błąd | Przyspiesza odpowiedź | Oscylacje i przeregulowanie |
| I | Na błąd narastający w czasie | Usuwa błąd ustalony | Windup, czyli „nakręcanie” wyjścia |
| D | Na tempo zmian błędu | Tłumi przeregulowanie | Wzmacnia szum pomiarowy |
Człon proporcjonalny P
To najprostsza i najbardziej intuicyjna część układu. Im większy uchyb, tym mocniej sterownik reaguje. W praktyce człon P decyduje o tym, czy układ jest ospały, czy zwrotny. Gdy jest za słaby, proces długo dochodzi do celu. Gdy jest za mocny, układ zaczyna odbijać od wartości zadanej i pojawiają się oscylacje.
W pracy serwisowej właśnie od P zaczynam najczęściej pierwsze strojenie. Jeśli sam człon proporcjonalny nie daje sensownej odpowiedzi, dokładanie I i D tylko maskuje problem zamiast go rozwiązać. To dobry test: obiekt musi dać się „ruszyć” bez natychmiastowego rozhuśtania.
Człon całkujący I
Całka zbiera drobne błędy w czasie i dokłada je do wyjścia, aż układ faktycznie trafi w zadany punkt. Bez niej wiele procesów zatrzymuje się z niewielkim, ale stałym odchyleniem. W praktyce to właśnie I usuwa błąd ustalony.
Problem zaczyna się wtedy, gdy wyjście dojdzie do ograniczenia, na przykład 0 albo 100 procent. Całka nadal „myśli”, że ma jeszcze co nadrabiać, więc gromadzi się wewnętrznie i po odpuszczeniu ograniczenia potrafi przesterować cały proces. To klasyczny windup. Dlatego w realnych sterownikach warto pilnować ograniczeń i funkcji anti-windup, czyli zabezpieczenia przed takim nakręcaniem.
Przeczytaj również: CODESYS 2.3 - Czy warto go jeszcze używać? Poradnik.
Człon różniczkujący D
D patrzy na to, jak szybko zmienia się uchyb. Nie naprawia błędu wprost, tylko próbuje przewidzieć, co za chwilę zrobi proces. Dzięki temu pomaga tłumić przeregulowanie i wygładzać odpowiedź, zwłaszcza w układach, które mają tendencję do odbijania od nastawy.
Jednocześnie człon różniczkujący jest najbardziej wrażliwy na szum. Jeśli pomiar skacze, D potrafi zamienić drobne zakłócenia w nerwowe wyjście. Z tego powodu w wielu aplikacjach przemysłowych działa dobrze dopiero po filtracji sygnału, a czasem w ogóle się go nie używa. Nie traktuję tego jako wady samego D, tylko jako przypomnienie, że każdy człon musi pasować do charakteru obiektu.
Po zrozumieniu roli P, I i D następny krok jest już bardziej praktyczny: trzeba je ustawić tak, żeby układ nie tylko działał, ale też zachowywał się przewidywalnie.
Jak zestroić nastawy bez zgadywania
Nie ma jednego zestawu nastaw, który będzie dobry dla każdego zbiornika, pieca czy napędu. Strojenie zawsze zaczynam od zrozumienia obiektu: jak szybko reaguje, czy ma opóźnienie, czy pomiar jest stabilny i jak duży zakres ma element wykonawczy. Dopiero potem ustawiam regulator tak, żeby odpowiedź była szybka, ale nie nerwowa.
- Ustal kierunek działania. Sterownik musi wiedzieć, czy wzrost wyjścia ma podnosić, czy obniżać wartość procesową.
- Sprawdź skalowanie wejścia i wyjścia. Pomiar ma być czytelny dla sterownika, a wyjście powinno mieć realne ograniczenia, na przykład 0-100 procent.
- Zacznij od P. To najczystszy sposób sprawdzenia, czy proces odpowiada w przewidywalny sposób.
- Dodaj I dopiero wtedy, gdy chcesz usunąć stały uchyb. Zbyt wcześnie włączona całka utrudnia ocenę zachowania układu.
- Dorzucaj D tylko wtedy, gdy potrzebujesz tłumienia przeregulowania i masz dość czysty pomiar.
- Przetestuj układ na skoku wartości zadanej i na zakłóceniu. To dwa różne scenariusze, a każdy pokazuje coś innego.
- Włącz anti-windup oraz płynne przejście manual/auto. Bez tego nawet dobrze zestrojony układ może zachować się źle po zmianie trybu pracy.
Jako praktyczna reguła patrzę też na czas próbkowania. Powinien być wyraźnie krótszy od czasu, w którym proces zauważalnie reaguje. Jeżeli pętla odświeża się za wolno, sterownik goni własny ogon. Jeżeli za szybko, a czujnik szumi, wyjście zaczyna drgać bez potrzeby.
| Objaw | Co zwykle poprawiam najpierw | Dlaczego |
|---|---|---|
| Układ reaguje ospale | Zwiększam P | Sterownik szybciej odpowiada na uchyb. |
| Po ustaleniu zostaje stały błąd | Dodaję lub wzmacniam I | Całka domyka układ do wartości zadanej. |
| Występuje przeregulowanie | Odsłabiam P lub I, ewentualnie delikatnie wzmacniam D | Układ przestaje odbijać od setpointu. |
| Wyjście drży mimo stabilnego procesu | Zmniejszam D lub filtruję pomiar | Najpewniej wzmacniam szum zamiast informacji. |
| Po nasyceniu układ długo wraca do normy | Sprawdzam anti-windup | Całka mogła nagromadzić zbyt dużo korekty. |
Autotune bywa dobrym początkiem, ale nie traktuję go jak wyroczni. Działa najlepiej wtedy, gdy obiekt jest w miarę liniowy, mało szumi i nie zmienia się drastycznie z obciążeniem. Gdy instalacja ma duże opóźnienie, luz mechaniczny, zmienną bezwładność albo niestabilne medium, wynik automatycznego strojenia trzeba zwykle dopracować ręcznie. To właśnie prowadzi do pytania, gdzie PID naprawdę daje przewagę, a gdzie jest tylko rozsądnym kompromisem.
Gdzie PID wygrywa, a gdzie lepiej postawić na prostszy algorytm
W wielu układach PID jest po prostu najbardziej opłacalnym wyborem: daje dobrą dokładność, nie wymaga bardzo skomplikowanej matematyki i da się go wdrożyć w większości PLC oraz sterowników procesowych. Ale nie każdy problem sterowania potrzebuje trzech członów. Czasem prostszy algorytm jest nie tylko tańszy, lecz także bardziej odporny na błędy obsługi.
| Typ aplikacji | Najczęściej lepsze rozwiązanie | Uwagi praktyczne |
|---|---|---|
| Temperatura, ciśnienie, przepływ | PID | Proces jest ciągły i zwykle dobrze znosi sprzężenie zwrotne. |
| Prędkość napędu | PID lub PI | Jeśli sygnał z enkodera jest czysty, regulacja działa bardzo stabilnie. |
| Układ binarny | On/off z histerezą | Przy prostym załączaniu i wyłączaniu PID tylko komplikuje logikę. |
| Obiekt z dużym czasem martwym | PID z ostrożnym strojeniem albo sterowanie zaawansowane | Sam regulator może reagować zbyt późno na zmiany. |
| Proces silnie nieliniowy | Kaskada, feedforward albo inny algorytm | W takich warunkach klasyczne strojenie traci powtarzalność. |
Jeśli miałbym wskazać najzdrowsze podejście, powiedziałbym tak: PID wybieraj tam, gdzie chcesz stabilnej regulacji analogowej, a prostsze rozwiązanie tam, gdzie nie potrzebujesz ciągłej korekty. To oszczędza czas uruchomienia i zmniejsza ryzyko późniejszego „ratowania” układu nadmiernie agresywnymi nastawami.
Najczęstsze błędy przy wdrożeniu i co z nimi zrobić
Najwięcej problemów nie wynika z samej teorii, tylko z tego, że regulator pracuje na złych założeniach. Dobra wiadomość jest taka, że większość błędów da się wychwycić szybko, jeśli patrzy się na zachowanie pętli, a nie tylko na wpisane liczby.
- Zła polaryzacja działania - układ reaguje odwrotnie niż powinien, więc zamiast stabilizować, rozkręca błąd.
- Brak ograniczeń wyjścia - sterownik próbuje podać sygnał poza realny zakres elementu wykonawczego.
- Za dużo całki - proces długo dochodzi do punktu pracy albo zaczyna falować po każdym zakłóceniu.
- Szum na pomiarze - szczególnie niebezpieczny dla członu D i dla bardzo szybkiego próbkowania.
- Strojenie bez obciążenia - nastawy wyglądają dobrze na sucho, ale rozpadają się po podłączeniu realnego procesu.
- Zmiana medium lub warunków po uruchomieniu - ten sam zestaw nastaw nie musi działać tak samo latem, zimą albo przy innym obciążeniu.
- Brak płynnego przejścia manual/auto - operator widzi skok wyjścia w chwili zmiany trybu i cały układ zaczyna się bronić przed własnym sterowaniem.
W praktyce największą uwagę zwracam na czujnik i element wykonawczy. Jeśli pomiar jest niestabilny, a zawór się zacina albo falownik ma opóźnioną odpowiedź, nawet dobry regulator będzie wyglądał na źle zestrojony. Często to nie PID jest problemem, tylko otoczenie, które go oszukuje.
Zanim zostawisz pętlę PID samej sobie
Przed oddaniem układu do pracy sprawdzam zawsze kilka rzeczy w tej samej kolejności: czy pomiar jest wiarygodny, czy wyjście ma sensowne ograniczenia, czy kierunek działania zgadza się z procesem i czy przejście między trybem ręcznym a automatycznym nie wywołuje skoku. To prosty zestaw kontroli, ale właśnie on najczęściej odróżnia stabilną instalację od takiej, która po tygodniu wraca na serwis.
Jeżeli mam zostawić jedną praktyczną myśl, to taką: układ PID nie naprawia złej automatyki, tylko ją porządkuje. Działa świetnie wtedy, gdy proces jest dobrze zmierzony, sensownie ograniczony i strojenie odpowiada realnym warunkom pracy. Gdy te trzy warunki są spełnione, regulacja staje się spokojna, przewidywalna i naprawdę użyteczna.
