Poprawne połączenie magistrali RS-485 w automatyce nie sprowadza się do wpięcia dwóch przewodów w dowolnej kolejności. Liczą się trzy rzeczy: właściwa para różnicowa, terminacja na końcach linii i sensowne prowadzenie ekranu oraz masy odniesienia. W praktyce właśnie te detale decydują, czy komunikacja z PLC, falownikiem albo licznikiem energii działa od razu, czy zaczyna gubić ramki po kilku metrach kabla.
Najważniejsze zasady połączenia RS-485 w skrócie
- RS-485 to warstwa fizyczna, więc oprócz przewodów musisz dopasować też protokół i parametry transmisji.
- W typowej automatyce stosuje się 2-wire half-duplex, czyli jedną skręconą parę do komunikacji w obie strony.
- Terminację 120 Ω montuje się tylko na obu końcach magistrali, a nie przy każdym urządzeniu.
- A i B trzeba prowadzić jako parę, a oznaczenia zacisków zawsze warto potwierdzić w dokumentacji producenta.
- Długie odgałęzienia, gwiazdy i przypadkowe uziemienie ekranu to najczęstsze powody niestabilnej pracy.
Jak rozumieć połączenie RS-485 w automatyce
Ja zaczynam od jednego ważnego rozróżnienia: RS-485 nie jest protokołem, tylko standardem elektrycznym. Oznacza to, że mówi o sposobie przesyłania sygnału, ale nie narzuca, czy na tej magistrali pracuje Modbus RTU, DMX, własny protokół producenta czy jeszcze coś innego. To właśnie dlatego sam kabel nie wystarcza - muszą się zgadzać też adresy, prędkość transmisji i ustawienia portu.
W praktyce w automatyce najczęściej spotykam dwa warianty: prostszy 2-wire half-duplex oraz rzadszy 4-wire full-duplex. Pierwszy używa jednej skręconej pary i pozwala nadawać w obu kierunkach, ale nie jednocześnie. Drugi wykorzystuje dwie pary i nadaje się tam, gdzie komunikacja ma iść równolegle w obie strony. Dla większości instalacji warsztatowych, PLC i falowników pierwszy wariant jest po prostu bardziej naturalny.
| Wariant | Jak działa | Gdzie spotykam go najczęściej |
|---|---|---|
| 2-wire / half-duplex | Jedna para przewodów, transmisja w obie strony po kolei | PLC, falowniki, liczniki, Modbus RTU |
| 4-wire / full-duplex | Dwie pary, nadawanie i odbiór równocześnie | Rzadsze układy przemysłowe i bardziej rozbudowane instalacje |
Dopiero po tym rozróżnieniu schemat przestaje być rysunkiem „na oko”, a zaczyna być konkretnym planem okablowania.

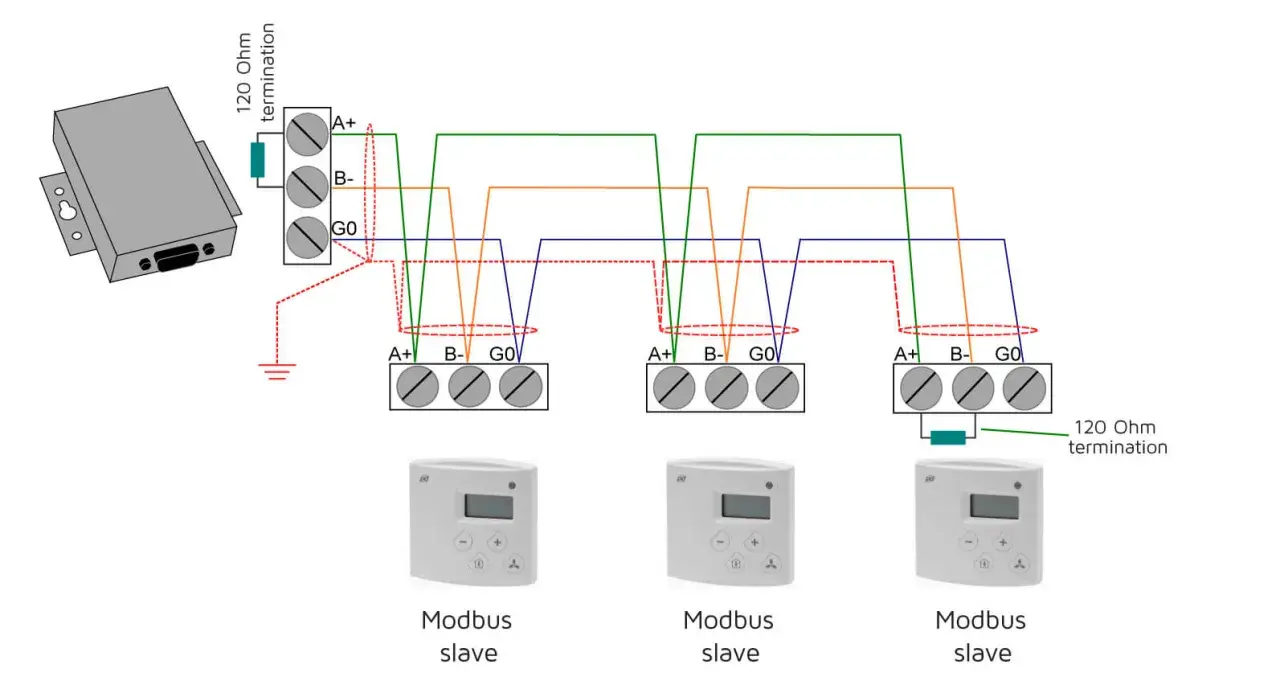

Jak wygląda poprawne okablowanie magistrali
[PLC / master] ---- A/B twisted pair ---- [Urządzenie 1] ---- [Urządzenie 2] ---- [Urządzenie 3]
| |
120 Ω 120 Ω
To jest najlepszy punkt wyjścia: jedna linia, dwa zakończenia i możliwie krótkie odgałęzienia do poszczególnych urządzeń. Każdy węzeł dołączam do głównego kabla, a nie buduję osobnej gałęzi z długim przewodem, bo przy RS-485 to właśnie długie odnogi najczęściej psują sygnał. Jeśli ktoś próbuje prowadzić magistralę jak klasyczną gwiazdę, problemy z odbiciami pojawiają się szybciej, niż się wydaje.
W instalacji 2-wire najważniejsze jest zachowanie jednej, ciągłej pary skręconej. Nie rozdzielam jej przypadkowo, nie prowadzę jednego przewodu inną trasą i nie wpinam terminacji przy każdym urządzeniu. Magistrala ma być magistralą, czyli linią z równoległymi odgałęzieniami jak najkrótszymi fizycznie.
Jeśli używasz urządzeń różnych producentów, ten sam schemat może wyglądać na papierze podobnie, ale na zaciskach już niekoniecznie. Wtedy rysunek trzeba czytać razem z opisem konkretnego transceivera i dokumentacją urządzenia końcowego.
A, B, ekran i masa - co podłączyć, a czego nie mieszać
Z oznaczeniami A i B trzeba uważać, bo w dokumentacjach różnych producentów spotyka się niejednolitą konwencję nazewniczą. Ja nie ufam samej literze na obudowie - sprawdzam opis zacisków, symbol D+/D-, informację o polaryzacji albo schemat z instrukcji. Jeśli połączenie nie rusza, pierwszym testem bywa zamiana A z B na jednym końcu, bo to właśnie tu najczęściej wychodzi różnica w oznaczeniach.
| Element | Jak go traktować | Moja praktyczna zasada |
|---|---|---|
| A / B | Para różnicowa sygnału | Sprawdzam dokumentację konkretnego urządzenia, nie zakładam uniwersalnego znaczenia liter |
| GND / COM | Przewód odniesienia potencjału | Dodaję go, gdy odcinki są dłuższe, urządzenia zasilane są z różnych źródeł albo instalacja pracuje w trudnym środowisku |
| SHIELD | Ekran kabla | Prowadzę zgodnie z koncepcją EMC i nie mieszam go z przypadkową masą logiczną |
| PE / obudowa | Ochronne uziemienie konstrukcji | Traktuję osobno od sygnału; nie używam go jako zastępczego przewodu transmisyjnego |
Jeśli instalacja jest krótka i zamknięta w jednej szafie, sam przewód A/B często wystarcza. Gdy jednak urządzenia są zasilane z różnych punktów albo odległość zaczyna rosnąć, różnica potencjałów mas staje się realnym problemem. Wtedy izolowany transceiver albo izolator cyfrowy daje zwykle więcej spokoju niż kolejne próby „ratowania” komunikacji ekranem podłączonym byle gdzie.
W praktyce właśnie na tym etapie najłatwiej odróżnić solidny projekt od tymczasowego obejścia, więc warto od razu przejść do terminacji i polaryzacji linii.
Terminacja i polaryzacja, czyli dlaczego 120 Ω ma znaczenie
RS-485 działa różnicowo, ale na długim przewodzie nadal zachowuje się jak linia transmisyjna. To oznacza odbicia sygnału, jeśli kabel nie jest poprawnie zakończony. Dlatego klasyczna terminacja to 120 Ω na obu końcach magistrali - nie przy każdym urządzeniu, nie „dla pewności” pośrodku trasy, tylko dokładnie na dwóch skrajach głównego kabla.
W praktyce stosuję prostą zasadę: terminacja zamyka linię, a polaryzacja ustala jej stan spoczynkowy. Polaryzacja, czyli biasing, jest zwykle potrzebna w jednym punkcie sieci, najczęściej przy masterze. Ma ona zapobiec pływaniu linii, gdy nikt aktualnie nie nadaje. Nowsze transceivery często mają odbiornik failsafe, ale nie traktuję tego jako zamiennika dla sensownie zaprojektowanej sieci. Jeśli magistrala ma pracować stabilnie latami, lepiej mieć porządną terminację i bias niż liczyć na to, że „jakoś będzie”.
Warto też pamiętać, że dawny, klasyczny punkt odniesienia dla RS-485 to 32 unit loads na magistralę, ale dziś wiele układów ma znacznie mniejsze obciążenie jednostkowe. To praktycznie zwiększa liczbę możliwych węzłów, ale nie zwalnia z czytania datasheetów. Gdy producent podaje własny limit urządzeń, właśnie ten limit jest ważniejszy niż stare ogólne założenie.
| Co stosuję | Gdzie | Po co |
|---|---|---|
| Terminacja 120 Ω | Na obu końcach magistrali | Ogranicza odbicia i poprawia integralność sygnału |
| Biasing | W jednym punkcie, zwykle przy masterze | Ustala stan spoczynkowy linii, gdy nikt nie nadaje |
| AC termination | Tylko w bardziej wymagających projektach | Bywa pomocna, ale jest kompromisem między poborem mocy a zasięgiem |
Jeśli połączenie ma działać na większym dystansie albo w zakłóconym środowisku, te dwa rezystory na końcach robią większą różnicę niż większość „sprytnych” poprawek wykonywanych później na żywym układzie.
Dlaczego magistrala działa, a gwiazda zwykle nie
W RS-485 topologia ma znaczenie tak samo duże jak sam kabel. Najpewniejsza jest magistrala liniowa, czyli przebieg od jednego końca do drugiego z krótkimi odgałęzieniami do urządzeń. Gwiazda bez aktywnego rozdzielenia jest kusząca montażowo, ale elektrycznie zwykle kończy się odbiciami, problemami z adresowaniem usterek i losowym zachowaniem przy wyższej prędkości.
| Topologia | Ocena | Kiedy ma sens |
|---|---|---|
| Magistrala liniowa | Najlepsza | W większości układów automatyki |
| Krótka odgałęziona magistrala | Akceptowalna | Gdy odnogi są naprawdę krótkie i dobrze kontrolowane |
| Gwiazda bez aktywnych elementów | Ryzykowna | Praktycznie tylko jako wyjątek lub z dodatkowym repeaterem |
Wybieram też kabel z głową. Najlepiej sprawdza się skrętka o impedancji zbliżonej do 120 Ω, najlepiej z ekranem, jeśli środowisko jest zakłócające. Do prototypów bywa używany kabel Ethernet, bo jest łatwo dostępny, ale do docelowej instalacji wolę przewód przewidziany do transmisji przemysłowej. Łatwiej wtedy utrzymać powtarzalność, ekranowanie i przewidywalne tłumienie sygnału.
Jeżeli projekt wymusza rozgałęzienia, lepszym rozwiązaniem od sztucznej gwiazdy jest repeater albo aktywny rozdzielacz RS-485. To jeden z tych przypadków, w których dodatkowy element jest tańszy niż późniejsze szukanie błędu w całej instalacji.
Najczęstsze błędy, które widzę przy uruchamianiu
Z mojego doświadczenia większość awarii RS-485 nie wynika z „zepsutego protokołu”, tylko z kilku powtarzalnych pomyłek montażowych. Najczęściej trafiam na takie przypadki:
- Terminacja została założona przy każdym urządzeniu, przez co magistrala jest nadmiernie obciążona.
- A i B zostały zamienione, a instalator zaufał samym literom na złączach.
- Przewód poprowadzono jak gwiazdę zamiast jednej linii z krótkimi odgałęzieniami.
- W half-duplex dwa urządzenia próbują nadawać jednocześnie, bo sterowanie kierunkiem transmisji nie jest poprawnie ustawione.
- Ekran został podłączony przypadkowo do masy sygnałowej, choć cały układ wymagał innej koncepcji EMC.
- Parametry portu szeregowego nie są zgodne po obu stronach, mimo że okablowanie wygląda poprawnie.
- Różnice potencjałów między urządzeniami są zbyt duże, a przewodu odniesienia albo izolacji nie przewidziano w projekcie.
Gdy ktoś pyta mnie, od czego zacząć diagnostykę, zwykle zaczynam od warstwy fizycznej: zamiana A/B, kontrola terminacji i oględziny trasy kabla. Dopiero później szukam problemu w ustawieniach portu albo w samym protokole, bo te błędy są rzadsze niż źle wykonane połączenia.
W realnej instalacji przemysłowej najwięcej czasu oszczędza właśnie taki prosty, metodyczny przegląd, a nie zgadywanie na podstawie objawów.
Jak to wygląda w praktyce na PLC, falowniku i liczniku
Najczęściej widzę układ, w którym PLC pełni rolę mastera, a falownik i licznik energii są slave’ami na jednej magistrali, zwykle w Modbus RTU. W takim scenariuszu kabel RS-485 idzie liniowo od sterownika do kolejnych urządzeń, a na skrajach zostaje terminacja 120 Ω. Każde urządzenie ma ten sam zestaw parametrów transmisji, ale własny adres.
| Urządzenie | Połączenie | Co trzeba sprawdzić |
|---|---|---|
| PLC / master | A/B, opcjonalnie GND, terminacja na końcu linii | Tryb half-duplex, sterowanie kierunkiem nadawania, ustawienia portu |
| Falownik | A/B, ekran zgodnie z projektem EMC | Adres slave, baud rate, parzystość, bity stopu |
| Licznik energii | A/B, opcjonalnie COM | Takie same parametry szeregowe jak w reszcie magistrali |
Ja zwykle zaczynam uruchomienie od najkrótszego możliwego odcinka i tylko dwóch urządzeń. Jeśli komunikacja działa stabilnie, dokładam kolejny węzeł i sprawdzam, czy nie pojawiają się odbicia, błędy ramek albo zbyt duża wrażliwość na zakłócenia. To prostsze niż walka z całą siecią naraz i zwykle daje szybszą diagnozę.
W takim układzie samo okablowanie jest tylko połową sukcesu. Druga połowa to poprawny adres, zgodne parametry portu i sensowne rozmieszczenie urządzeń na jednej linii.
Co jeszcze sprawdzam przed pierwszym startem magistrali
Zanim uznam instalację za gotową, robię krótki przegląd rzeczy, które najłatwiej przeoczyć na etapie montażu. To są punkty, które najczęściej decydują o tym, czy RS-485 działa od razu, czy wymaga dodatkowego dnia na poprawki:
- Czy A i B są zgodne w całej magistrali, a nie tylko na jednym końcu.
- Czy terminacja 120 Ω występuje wyłącznie na dwóch krańcach linii.
- Czy odgałęzienia są naprawdę krótkie i nie zamieniają magistrali w gwiazdę.
- Czy wszystkie urządzenia mają te same parametry portu: baud rate, parzystość i bity stopu.
- Czy przewód GND/COM lub izolacja galwaniczna są przewidziane tam, gdzie naprawdę są potrzebne.
- Czy ekran kabla został podłączony zgodnie z przyjętą koncepcją EMC, a nie przypadkowo.
Jeżeli te punkty są dopięte, RS-485 zwykle działa stabilnie i jest wdzięczny w serwisie. W automatyce największą różnicę robi nie „magiczny” element, tylko porządny schemat, krótkie odgałęzienia i konsekwencja w prowadzeniu przewodów.
