Napęd, który zamienia prąd stały na przemienny, jest jednym z tych elementów automatyki, które w praktyce decydują o kulturze pracy całej maszyny. W tym tekście rozkładam na czynniki pierwsze, jak działa falownik napięcia, kiedy daje największą korzyść w sterowaniu silnikiem i gdzie najłatwiej popełnić kosztowny błąd. Skupię się na tym, co przydaje się w szafie sterowniczej, przy modernizacji napędu i przy pierwszym uruchomieniu.
Najważniejsze informacje w skrócie
- Układ składa się zwykle z prostownika, szyny DC, mostka tranzystorowego i sterownika PWM.
- W automatyce największą wartość daje tam, gdzie trzeba płynnie regulować obroty, moment i rampy rozruchu.
- Najczęściej stosuje się sterowanie U/f, wektorowe i DTC, a sam PWM jest sposobem generowania impulsów, nie osobnym trybem sterowania.
- W praktyce liczą się też EMC, długość kabli silnikowych, hamowanie oraz poprawne wprowadzenie danych z tabliczki znamionowej.
- Rozwiązania źródła napięciowego dominują w napędach AC, bo dobrze łączą sprawność, koszt i elastyczność sterowania.
Jak ten układ zamienia prąd stały na zasilanie silnika

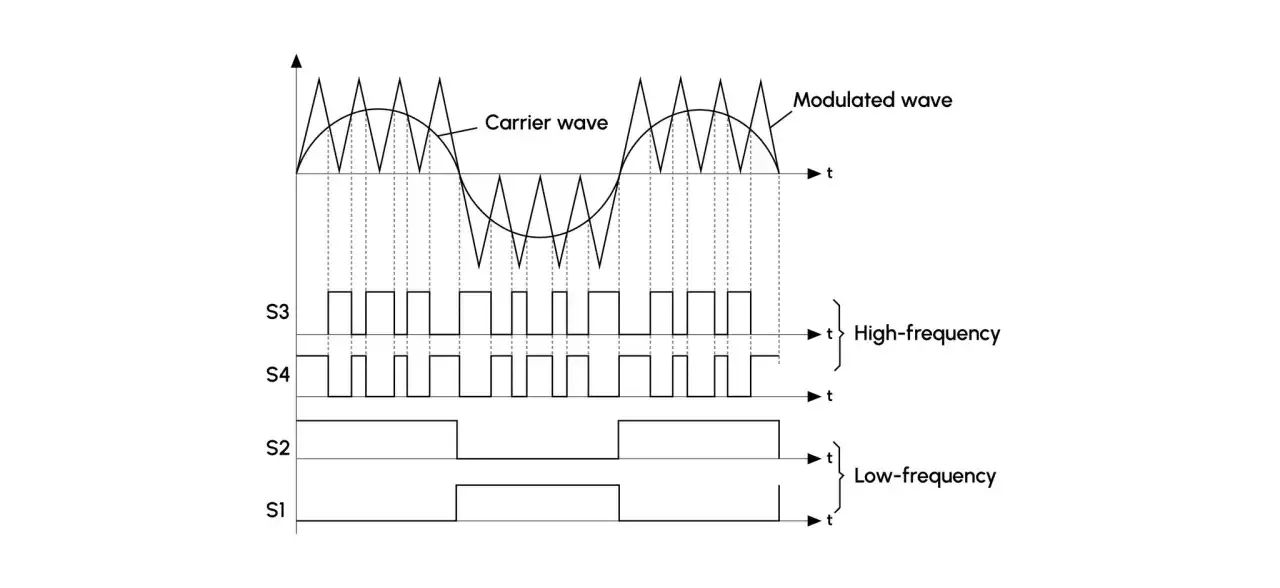

W najprostszym ujęciu chodzi o trzy etapy: prostowanie, magazynowanie energii i szybkie przełączanie tranzystorów. Najpierw energia trafia do obwodu pośredniczącego DC, gdzie kondensatory stabilizują napięcie. Potem mostek z IGBT albo MOSFET-ów „rzeźbi” z tego napięcia impulsy, które po uśrednieniu dają na wyjściu przebieg zbliżony do sinusoidy.
W układzie trójfazowym mostek ma zwykle 6 kluczy, a w jednofazowym 4. To nie jest drobny detal konstrukcyjny, bo od liczby i jakości elementów mocy zależą straty, chłodzenie i to, jak precyzyjnie da się sterować silnikiem. W praktyce sterownik mierzy napięcie, prąd i temperaturę, a potem dobiera impulsy PWM tak, by utrzymać zadaną częstotliwość i amplitudę.
W referencyjnych rozwiązaniach spotyka się PWM pracujący w zakresie 6-20 kHz. Niższa częstotliwość zwykle zmniejsza straty przełączania, wyższa poprawia jakość przebiegu i ogranicza słyszalny hałas, ale podnosi wymagania wobec EMC i chłodzenia. Między górnym i dolnym tranzystorem w tej samej gałęzi wprowadza się też martwy czas, żeby uniknąć zwarcia szyny DC. Gdy rozumie się ten łańcuch, łatwiej zobaczyć, dlaczego ten typ napędu tak dobrze pasuje do automatyki procesowej.
Dlaczego w automatyce przemysłowej ma tak duże znaczenie
W automatyce ten napęd jest czymś więcej niż tylko źródłem AC dla silnika. W praktyce staje się narzędziem do regulacji procesu: pozwala łagodnie uruchamiać napęd, utrzymywać zadany przepływ, ograniczać udary mechaniczne i dopasowywać prędkość do realnego obciążenia.
Największą różnicę widać w układach z pompami, wentylatorami, przenośnikami i mieszadłami. Tam sterowanie obrotami daje korzyść nie tylko energetyczną, ale też eksploatacyjną: mniej szarpnięć oznacza mniejsze zużycie przekładni, pasów, łożysk i sprzęgieł. Ja zwykle patrzę najpierw właśnie na charakter obciążenia, bo to on podpowiada, czy lepszy będzie prosty start, czy pełna regulacja prędkości.
- Płynny rozruch ogranicza udary prądowe i mechaniczne.
- Regulacja prędkości pozwala dopasować wydajność do procesu, zamiast dusić go zaworami albo przepustnicami.
- Integracja z PLC umożliwia sterowanie z wejść analogowych, magistrali lub lokalnego HMI.
- Diagnostyka ułatwia wykrycie przeciążenia, przegrzania, zaniku fazy i błędów komunikacji.
Przy układach pompowych i wentylacyjnych to często właśnie regulacja prędkości daje największy zwrot z inwestycji, bo napęd pracuje wtedy tylko tak mocno, jak wymaga tego proces. To prowadzi już prosto do pytania, jaką metodę sterowania warto wybrać w danej aplikacji.
Jakie metody sterowania stosuje się najczęściej
Wybór sposobu sterowania ma większe znaczenie, niż wielu osobom wydaje się na etapie zakupu. Sam hardware może być podobny, ale zachowanie napędu w niskich obrotach, pod zmiennym obciążeniem albo przy dynamicznym hamowaniu potrafi się diametralnie różnić.
| Metoda | Co daje | Gdzie sprawdza się najlepiej | Ograniczenia |
|---|---|---|---|
| U/f | Proste i stabilne sterowanie częstotliwością oraz napięciem | Wentylatory, pompy, proste przenośniki, aplikacje o mało zmiennym obciążeniu | Słabsza kontrola momentu przy niskich obrotach i mniejsza dynamika |
| Wektorowe, czyli FOC | Lepsza kontrola momentu i płynniejsza reakcja na zmianę obciążenia | Maszyny produkcyjne, ekstrudery, obrabiarki, napędy z wymaganiem precyzji | Wymaga dobrych danych silnika i starannego autotuningu |
| DTC | Bardzo szybka odpowiedź momentu i wysoka dynamika | Aplikacje wymagające szybkiej reakcji, zmienne obciążenia, cięższe procesy przemysłowe | Bardziej specjalistyczne uruchomienie i zależność od jakości implementacji |
Warto przy tym rozróżnić sterowanie od modulacji. SVPWM nie jest osobną filozofią napędu, tylko sposobem generowania impulsów, który zwykle poprawia wykorzystanie szyny DC i jakość przebiegu. W praktyce dobrze dobrane sterowanie z sensowną modulacją robi większą różnicę niż sama nazwa na obudowie.
Jeśli potrzebna jest zwykła regulacja wentylatora, U/f często wystarcza. Jeśli jednak silnik ma utrzymywać moment przy niskiej prędkości albo szybko reagować na zmianę obciążenia, wtedy wchodzą w grę metody wektorowe lub DTC. Z tego miejsca naturalnie przechodzimy do porównania z inną topologią, którą myli się z tym rozwiązaniem najczęściej.
W czym układ źródła napięciowego wygrywa z rozwiązaniami prądowymi
W napędach AC przez lata standardem stała się 2-poziomowa topologia IGBT, bo daje rozsądny kompromis między ceną, sprawnością i elastycznością sterowania. To właśnie dlatego w większości nowych układów przemysłowych spotyka się rozwiązanie źródła napięciowego, a nie prądowego.
| Cecha | Układ źródła napięciowego | Układ źródła prądowego |
|---|---|---|
| Obwód pośredniczący | Stabilizuje napięcie, zwykle przez kondensatory | Stabilizuje prąd, zwykle przez elementy indukcyjne |
| Popularność | Bardzo duża, zwłaszcza w napędach niskiego i średniego napięcia | Nisza, częściej w starszych lub specjalistycznych zastosowaniach |
| Elastyczność sterowania | Wysoka, łatwo łączy się z U/f, FOC i DTC | Mniejsza uniwersalność, bardziej wymagające rozwiązania projektowe |
| Regeneracja energii | Wymaga odpowiedniej topologii, np. aktywnego prostownika albo układu hamowania | Możliwa w określonych konfiguracjach, ale całość jest mniej popularna |
| Typowe użycie | Większość napędów pomp, wentylatorów, przenośników i maszyn | Specjalne aplikacje dużej mocy i instalacje o nietypowych wymaganiach |
Najważniejsza praktyczna różnica jest taka, że wariant napięciowy daje więcej możliwości przy relatywnie prostszej konstrukcji. Gdy potrzebne jest oddawanie energii do sieci albo bardzo specyficzna praca rewersyjna, trzeba już świadomie dobrać dodatkowe elementy, bo sam mostek nie załatwia wszystkiego. To właśnie ten moment, w którym teoria zaczyna się łączyć z problemami uruchomieniowymi.
Najczęstsze błędy przy uruchomieniu i eksploatacji
Większość problemów nie wynika z samej topologii, tylko z niedbałego doboru albo zbyt szybkiego uruchomienia. Widziałem instalacje, w których napęd był dobry, a mimo to sprawiał kłopoty, bo ktoś pominął szczegóły na poziomie kabli, parametrów silnika albo chłodzenia.
- Źle wpisane dane silnika - bez poprawnej tabliczki znamionowej sterownik nie policzy poprawnie prądu, poślizgu i momentu.
- Brak marginesu na hamowanie - przy krótkich rampach energia wraca do szyny DC i bez rezystora lub aktywnego front endu pojawiają się błędy przepięciowe.
- Za długie, nieekranowane przewody - rosną zakłócenia, a przy długim kablu silnikowym trzeba często myśleć o filtrze dV/dt albo sinusoidalnym.
- Słabe uziemienie i EMC - PWM generuje składowe wspólne, które potrafią zaszkodzić nie tylko komunikacji, ale też łożyskom i izolacji.
- Niedoszacowanie chłodzenia - kurz, wysoka temperatura otoczenia i słaby przepływ powietrza skracają życie kondensatorów i wentylatorów.
- Zbyt ambitna regulacja przy niskich obrotach - jeśli silnik ma ciężki start, a sterowanie jest uproszczone, moment zaczyna falować zamiast być stabilny.
Najczęściej w praktyce to nie tranzystory są pierwszym słabym punktem, tylko otoczenie napędu i sposób jego konfiguracji. Dlatego przed zakupem albo modernizacją dobrze zrobić prostą checklistę, zamiast liczyć na korektę po fakcie.
Co sprawdzam przed modernizacją szafy i wyborem napędu
Ja zwykle zaczynam od pytania, czy układ ma tylko utrzymać prędkość, czy ma też precyzyjnie regulować moment i reagować na zmiany obciążenia. Od tej odpowiedzi zależy, czy wystarczy prosty tryb U/f, czy warto iść w sterowanie wektorowe albo DTC.
| Obszar | Na co patrzeć | Co się dzieje, jeśli to zignorujesz |
|---|---|---|
| Zasilanie i obwód DC | Napięcie sieci, jakość zasilania, potrzeba hamowania regeneracyjnego | Przepięcia, wyłączenia ochronne, brak możliwości szybkiego zatrzymania |
| Silnik i kabel | Moc, prąd, izolacja, długość przewodu, liczba żył, ekran | Przegrzewanie, zakłócenia, błędy izolacji, słaba kultura pracy |
| Sterowanie i komunikacja | Wejścia analogowe, Modbus RTU, Profinet, EtherNet/IP, sterowanie z PLC | Trudna integracja i ograniczona diagnostyka |
| Bezpieczeństwo | STO, blokady, kategoria zatrzymania, sposób awaryjnego wyłączenia | Ryzyko niezgodności z wymaganiami maszyny i dłuższe postoje serwisowe |
| Warunki środowiskowe | Temperatura, pył, wilgoć, drgania, miejsce montażu | Skrócona żywotność wentylatorów, filtrów i kondensatorów |
| Serwis i diagnostyka | Log alarmów, dostępność części, procedura autotuningu, możliwość zdalnej analizy | Dłuższe przestoje i większy koszt utrzymania ruchu |
W modernizacjach szafy sterowniczej najwięcej czasu oszczędza nie wybór „mocniejszego” modelu, tylko rozsądne dopasowanie komunikacji, hamowania i chłodzenia. Jeśli te trzy rzeczy są policzone od początku, wdrożenie przebiega spokojniej i bez nerwowych poprawek na obiekcie.
Co decyduje o tym, że napęd pracuje latami bez niespodzianek
Po pierwszym uruchomieniu najważniejsze staje się nie to, czy układ ruszył, tylko czy można mu zaufać po kilku tysiącach godzin pracy. Tu liczy się regularna obserwacja temperatury, stan filtrów, praca wentylatorów i historia alarmów. W praktyce właśnie te drobiazgi najszybciej pokazują, że coś zaczyna się starzeć albo rozjeżdżać.
- Kontroluj temperaturę radiatora i wnętrza szafy, a nie tylko samą temperaturę otoczenia.
- Sprawdzaj kondycję wentylatorów, bo ich awaria często wyprzedza poważniejszą usterkę.
- Obserwuj harmoniczne i zakłócenia, jeśli w pobliżu pracuje aparatura pomiarowa albo komunikacja przemysłowa.
- Weryfikuj parametry po zmianach mechanicznych, bo wymiana przekładni, sprzęgła lub obciążenia zmienia zachowanie całego układu.
- Trzymaj prosty plan serwisowy dla filtrów, zacisków i połączeń ochronnych.
Najlepsze efekty daje nie sam zakup, ale konsekwencja po instalacji: poprawny dobór, dobre ekranowanie, sensowne nastawy i regularna kontrola. Jeśli te elementy są spięte razem, napęd staje się narzędziem, które realnie upraszcza automatykę, zamiast dokładać kolejny punkt awarii.
