Robot przegubowy należy do najbardziej wszechstronnych maszyn w automatyce przemysłowej. Dzięki kilku osiom ruchu potrafi pracować w 3D, omijać przeszkody i wykonywać zadania od spawania po paletyzację, ale jego skuteczność zależy od doboru, programu i integracji z resztą stanowiska. W tym tekście wyjaśniam, jak działa taka konstrukcja, gdzie ma największy sens i co sprawdzić, zanim trafi na halę.
Najważniejsze informacje o konstrukcji z ramieniem przegubowym
- Najczęściej ma 6 osi, więc porusza się podobnie do ludzkiego ramienia, ale z dużo większą powtarzalnością.
- Najlepiej sprawdza się w zadaniach, w których detal trzeba nie tylko przesunąć, ale też obrócić w przestrzeni.
- Do wyboru modelu trzeba policzyć udźwig, zasięg, powtarzalność, czas cyklu i warunki środowiskowe.
- Integracja z PLC, osłonami i systemem bezpieczeństwa jest równie ważna jak sam manipulator.
- W prostych, bardzo szybkich aplikacjach czasem lepsze będą SCARA albo delta, a nie sześcioosiowa konstrukcja.
Jak działa manipulator z ramieniem przegubowym
W automatyce i sterowaniu liczy się nie tylko siła, ale też swoboda orientacji narzędzia. Taki manipulator ma zwykle podstawę, ramię, przedramię i nadgarstek z kilkoma przegubami obrotowymi; sterownik wylicza kinematykę odwrotną, czyli podaje silnikom takie kąty, żeby chwytak znalazł się dokładnie tam, gdzie trzeba. To właśnie dlatego może sięgać wokół osprzętu, zaglądać do wnętrza maszyny i pracować w ciasnej celi.
- Oś 1 obraca całą podstawę i ustawia robota względem stanowiska.
- Oś 2 i 3 odpowiadają za wysięg i zbliżanie do detalu.
- Oś 4-6 ustawiają chwytak, palnik albo narzędzie w odpowiednim kącie.
Największa zaleta takiej geometrii jest prosta: jedna platforma może wykonywać ruchy, które w innych architekturach wymagałyby kilku osobnych napędów liniowych. Trzeba jednak pamiętać o punktach osobliwych, zasięgu rzeczywistym po zamontowaniu chwytaka i o prowadzeniu przewodów, bo to właśnie tam zaczynają się typowe problemy uruchomieniowe. Ta elastyczność najlepiej wychodzi w konkretnych procesach, a nie w teorii, więc dalej przechodzę do tego, gdzie naprawdę daje przewagę.
Gdzie najlepiej sprawdza się na hali
Najlepiej widać jego sens tam, gdzie detal trzeba obsłużyć z różnych stron, a nie tylko przenieść po prostej. Z tego powodu takie rozwiązania dominują przy obsłudze maszyn CNC, spawaniu, paletyzacji i montażu części o zmiennej orientacji. W praktyce wygrywa tam, gdzie ręka operatora musiałaby wykonywać wiele ruchów naraz, a każdy z nich powinien być powtarzalny co do sekundy.
| Zadanie | Dlaczego pasuje | Na co uważać |
|---|---|---|
| Obsługa maszyn CNC | Potrafi precyzyjnie pobrać detal, otworzyć strefę roboczą i odłożyć element w jednym cyklu. | Liczy się dokładne bazowanie, zasięg w głąb maszyny i bezpieczna współpraca z drzwiami oraz osłonami. |
| Spawanie łukowe i punktowe | Ustawia palnik pod różnym kątem i prowadzi go po złożonej trajektorii. | Trzeba dobrze poprowadzić przewody, dobrać uchwyt i uwzględnić odciąg dymów lub odprysków. |

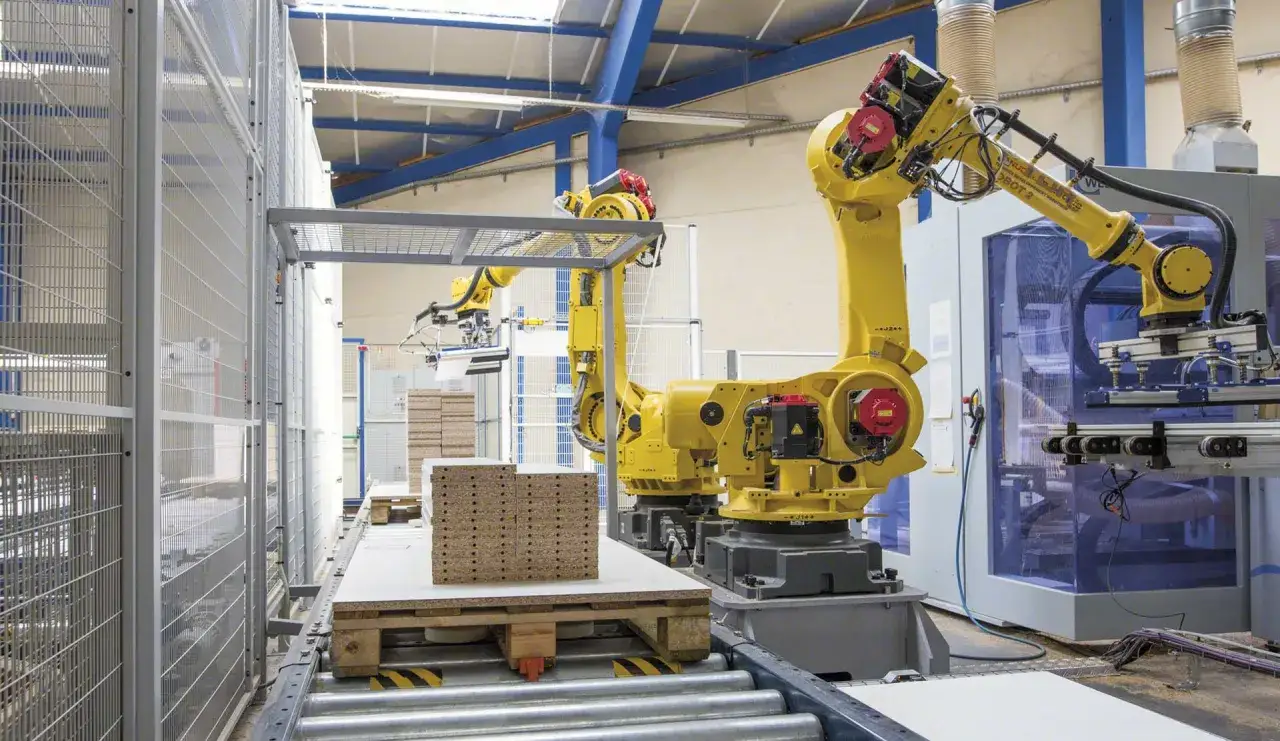

| Paletyzacja | Łatwo sięga nad i wokół palety, a dzięki odpowiedniej osi nadgarstka układa warstwy w różnych orientacjach. | Kluczowe są masa ładunku, stabilność chwytu i wysoki takt pracy przy końcu zmiany. |
| Pick and place | Sprawdza się przy pobieraniu części z pojemników, tacki lub przenośnika. | Jeżeli detal jest lekki i ruch odbywa się głównie w jednej płaszczyźnie, prostsza kinematyka może być szybsza. |
| Montaż i skręcanie | Może ustawić śrubokręt, chwytak lub głowicę pod właściwym kątem do detalu. | Ważna jest sztywność, moment na nadgarstku i kontrola położenia końcówki narzędzia. |
| Szlifowanie i polerowanie | Utrzymuje stały kąt kontaktu i prowadzi narzędzie po złożonym kształcie. | Potrzebna jest dobra kompensacja siły, bo sam ruch nie zastąpi stabilnego docisku. |
Jeżeli proces jest mocno powtarzalny, a detal trafia zawsze z podobnego położenia, zyskasz najwięcej. Jeśli wejście do strefy roboczej jest zmienne i trzeba radzić sobie z wieloma wariantami części, przewaga nad prostszą automatyką rośnie jeszcze bardziej. Żeby jednak to była dobra inwestycja, trzeba wybrać właściwą klasę maszyny, a nie tylko „największą” lub „najszybszą”.
Jak dobrać model do procesu bez przepłacania
Ja przy doborze zawsze zaczynam od masy chwytaka, detalu, kabli i rezerwy bezpieczeństwa. W praktyce widać tu szeroki zakres: lekkie serie zaczynają się około 10-16 kg, klasy średnie sięgają 60-130 kg, a ciężkie platformy dochodzą nawet do 2300 kg. To nie jest powód, by kupować „najmocniejszy możliwy” model, tylko sygnał, że zakres trzeba dopasować do zadania.
| Kryterium | Co sprawdzić | Praktyczna wskazówka |
|---|---|---|
| Udźwig | Suma masy detalu, chwytaka, kabli i osprzętu końcowego. | Zostaw 20-30% zapasu, bo katalogowy limit nie jest komfortowym punktem pracy. |
| Zasięg | Najdalszy punkt stanowiska, a nie tylko odległość „na papierze”. | Modele średniej klasy często mają zasięg około 2,2-3,1 m, ale po montażu chwytaka realny margines bywa mniejszy. |
| Powtarzalność | Jak dokładnie robot wraca do tej samej pozycji. | Przy montażu i spawaniu ważniejsza jest stabilność ruchu niż sam maksymalny udźwig. |
| Czas cyklu | Rzeczywisty czas pobrania, przejazdu i odłożenia detalu. | Testuj na realnej trajektorii, bo katalogowe wartości zwykle są bardziej optymistyczne niż życie na hali. |
| Montaż | Podłoga, ściana, sufit albo półka. | Układ montażu zmienia ergonomię, dostępność i bezpieczeństwo strefy roboczej. |
| Środowisko pracy | Pył, chłodziwo, wysoka temperatura, odpryski, mycie. | W trudnych warunkach szukaj odpowiedniej ochrony i sprawdzaj, czy osprzęt też to wytrzyma. |
| Serwis i integracja | Dostępność części, szkolenie i wsparcie uruchomieniowe. | Jeśli integrator nie potrafi pokazać scenariusza awaryjnego, warto wrócić do projektu przed zakupem. |
Najczęstszy błąd, który widzę, to liczenie tylko samego ramienia i pomijanie chwytaka, przewodów, uchwytu oraz strefy bezpieczeństwa. Drugi klasyk to dobór robota „na zapas” bez sprawdzenia, czy większa jednostka nie spowolni cyklu albo nie utrudni ustawienia celi. Gdy te liczby się zgadzają, można przejść do sterowania i bezpieczeństwa, bo właśnie tam wiele projektów wygrywa albo się wykłada.
Programowanie i bezpieczeństwo decydują o sukcesie wdrożenia
Sam manipulator to połowa inwestycji; druga połowa to program, bezpieczeństwo i integracja z linią. Teach pendant służy do nauki i korekty ruchów, a offline programming pozwala sprawdzić trajektorie jeszcze zanim zatrzymasz produkcję. W praktyce oszczędza to mnóstwo czasu, zwłaszcza wtedy, gdy stanowisko ma kilka wariantów detalu albo kilka punktów odbioru.
W dobrze zaprojektowanej celi robot współpracuje z PLC, który koordynuje sygnały z przenośników, czujników, maszyn i chwytaka. Do tego dochodzą elementy bezpieczeństwa: kurtyny, skanery, wygrodzenia oraz funkcje takie jak STO (Safe Torque Off), czyli bezpieczne odcięcie momentu na napędach. To nie są dodatki na końcu projektu, tylko warunek, żeby linia działała stabilnie i zgodnie z zasadami ochrony operatora.
- PLC pilnuje logiki całego cyklu i synchronizuje robota z resztą stanowiska.
- Safety PLC reaguje na naruszenie strefy i wymusza bezpieczny stan maszyny.
- Kurtyny i skanery kontrolują wejście człowieka do strefy pracy.
- Symulacja offline pozwala wykryć kolizje i błędy programu jeszcze przed uruchomieniem.
Najczęstszy błąd, który widzę, to traktowanie osłon i testów jako dodatku do „prawdziwej” automatyki. W praktyce źle ustawiona strefa bezpieczeństwa albo źle poprowadzone przewody potrafią zatrzymać całą celę bardziej skutecznie niż jakakolwiek awaria napędu. To właśnie na tym etapie widać, czy projekt był policzony, czy tylko dobrze wyglądał na prezentacji.
Jak wypada na tle SCARA, delty i układu kartezjańskiego
Jeśli porównujesz architektury, najprościej patrzeć na geometrię ruchu. Sześcioosiowy manipulator wygrywa tam, gdzie trzeba działać w przestrzeni; SCARA i delta częściej dominują w szybkich zadaniach płaskich, a układ kartezjański jest z kolei bardzo przewidywalny, ale mniej elastyczny. Ja zwykle sprowadzam ten wybór do jednego pytania: czy detal trzeba tylko przenieść, czy też trzeba go jeszcze obrócić, ominąć przeszkody i wprowadzić pod różnym kątem?
| Typ robota | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Manipulator z ramieniem przegubowym | Duża swoboda ruchu, praca w 3D, szeroki zakres udźwigów i zasięgów. | Nie jest najszybszy przy prostym pick and place i wymaga dokładniejszego programowania. | Spawanie, obsługa maszyn, montaż, zadania o zmiennej orientacji detalu. |
| SCARA | Bardzo szybki ruch w jednej płaszczyźnie, dobry takt, prosta obsługa. | Mniejsza swoboda w przestrzeni i ograniczenia przy bardziej złożonym pozycjonowaniu narzędzia. | Montaż drobnych elementów, elektronika, szybkie pobieranie i odkładanie. |
| Delta | Najlepsza szybkość w lekkim pick and place, niski bezwład ruchowy. | Mały udźwig i wąskie zastosowanie. | Pakowanie, sortowanie, bardzo szybkie operacje na lekkich detalach. |
| Układ kartezjański | Sztywna, przewidywalna kinematyka i proste skalowanie dużych pól roboczych. | Większy gabaryt i mniejsza elastyczność przy złożonych ruchach. | Transport liniowy, duże stoły, paletyzacja na prostych osiach. |
W praktyce wybór nie polega na szukaniu „lepszego” robota w oderwaniu od procesu. Chodzi o to, żeby dobrać architekturę do geometrii zadania, a nie na odwrót. Gdy to się uda, zyskujesz krótsze wdrożenie, mniej kolizji i lepszą przewidywalność całej linii.
Czego nie widać w katalogu, a później decyduje o zwrocie
Najwięcej problemów nie bierze się z samego robota, tylko z tego, co jest wokół niego. Warto przed zamówieniem policzyć kilka rzeczy, które łatwo pominąć na etapie rozmów handlowych, a potem wracają w kosztach uruchomienia i przestojach.
- Rzeczywisty koszt chwytaka, czujników, osłon i okablowania.
- Czas potrzebny na strojenie programu i zmianę formatu detalu.
- Dostęp do serwisu, części i wsparcia przy awarii.
- Możliwość rozbudowy o kolejne stanowisko albo dodatkowy tor podawania.
- Warunki utrzymania ruchu, czyli to, czy operatorzy i automatycy faktycznie będą w stanie obsłużyć celę bez improwizacji.
Najbardziej opłacają się stanowiska, w których ruch, chwytak i bezpieczeństwo zostały zaprojektowane razem. Jeśli policzysz tylko sam manipulator, bardzo łatwo przepłacić za moc, której proces nie użyje, albo kupić model, który po kilku tygodniach zacznie się dusić czasem cyklu. Dobrze dobrana konstrukcja z ramieniem przegubowym nie jest wtedy efektownym dodatkiem do hali, tylko narzędziem, które realnie podnosi wydajność i porządkuje pracę całej celi.
