Najważniejsze informacje o Structured Text w automatyce
- ST to tekstowy język PLC, standardowy w IEC 61131-3, używany do logiki sterowania, obliczeń i sekwencji.
- Najlepiej sprawdza się tam, gdzie program staje się algorytmem, a nie tylko prostą siecią przekaźnikową.
- W praktyce liczą się deklaracje zmiennych, średniki, instrukcje warunkowe i pętle.
- Do prostych układów dyskretnych często wygodniejszy będzie LD, a do przepływu sygnałów FBD.
- Największe ryzyko to nie składnia, tylko zbyt duże bloki kodu i mieszanie standardu z vendorowymi rozszerzeniami.
- W Siemensie ten świat zobaczysz często jako SCL, a w innych środowiskach po prostu jako ST.
Czym jest ST w automatyce i skąd bierze się jego popularność
Structured Text to jeden z języków opisanych w standardzie IEC 61131-3 dla sterowników PLC. W praktyce jest to język wysokiego poziomu, zbliżony składnią do Pascala, ale osadzony w realiach automatyki: deklarujesz zmienne, zapisujesz warunki, budujesz sekwencje i liczysz wartości bez rysowania całej logiki z bloków. Dla mnie jego największą zaletą jest to, że dobrze skaluje się wraz ze złożonością maszyny.
Ten język nie zastępuje wszystkiego. Zastępuje natomiast chaos, który szybko pojawia się w rozbudowanych projektach, gdy logika zaczyna żyć w kilkunastu sieciach laddera albo w zbyt wielu połączonych blokach funkcyjnych. ST porządkuje kod, bo pozwala pisać go tak, jak myśli automatyk: „jeśli warunek A i nie B, to przejdź do stanu 3; jeśli licznik przekroczył próg, uruchom reakcję; jeśli napęd zgłosił błąd, zablokuj start”.
Warto też odróżnić sam język od konkretnej platformy. W jednej firmie zobaczysz nazwę ST, w innej SCL, a jeszcze gdzie indziej Structured Text jako część środowiska IDE. Nazwy się różnią, ale sens pozostaje ten sam: tekstowy język PLC do pracy z logiką sterowania, danymi i sekwencjami. Żeby ocenić, czy nadaje się do projektu, trzeba spojrzeć na miejsca, w których daje największą przewagę.
Gdzie ten język daje największą przewagę
Najlepsze zastosowania ST pojawiają się tam, gdzie program musi wykonywać więcej niż prostą obsługę wejść i wyjść. Właśnie dlatego w praktyce tak często widzę go przy maszynach pakujących, liniach montażowych, układach dozowania, sterowaniu napędami, a także w logice diagnostycznej i komunikacyjnej. Jeśli projekt zawiera receptury, tabele danych, liczniki, filtry albo rozbudowane stany, tekstowy kod zwykle wygrywa z graficznym zapisem przejrzystością.
| Obszar zastosowania | Dlaczego ST pasuje | Kiedy inny język bywa lepszy |
|---|---|---|
| Algorytmy i obliczenia | Łatwiej zapisać wzory, przeliczenia, ograniczenia i warunki brzegowe | Przy prostych zależnościach binarnych LD bywa szybszy do odczytu |
| Stany maszyn i sekwencje | CASE, IF i struktury danych dobrze porządkują kolejne etapy pracy | Gdy sekwencja jest bardzo wizualna, SFC może być czytelniejszy |
| Receptury i warianty produktu | Tablice, struktury i pola danych ułatwiają zarządzanie wieloma parametrami | Prosty panel z kilkoma parametrami nie wymaga rozbudowanego ST |
| Diagnostyka i alarmy | Łatwo budować warunki, priorytety i kody błędów | W szafie elektrycznej LD może być wygodniejszy dla szybkiego przeglądu |
| Komunikacja i mapowanie danych | Tekst dobrze obsługuje struktury, pakiety danych i logikę wymiany informacji | Przy samym podłączaniu pojedynczych bitów wygodniejszy bywa FBD |
Jeśli miałbym uprościć temat do jednej zasady, powiedziałbym tak: im więcej w programie logiki, matematyki i porządkowania danych, tym bardziej ST ma sens. Jeśli natomiast dominują styki, cewki i prosta blokada startu, wybór bardziej „elektrycznego” języka bywa po prostu praktyczniejszy. To prowadzi prosto do pytania, jak taki program wygląda od środka.

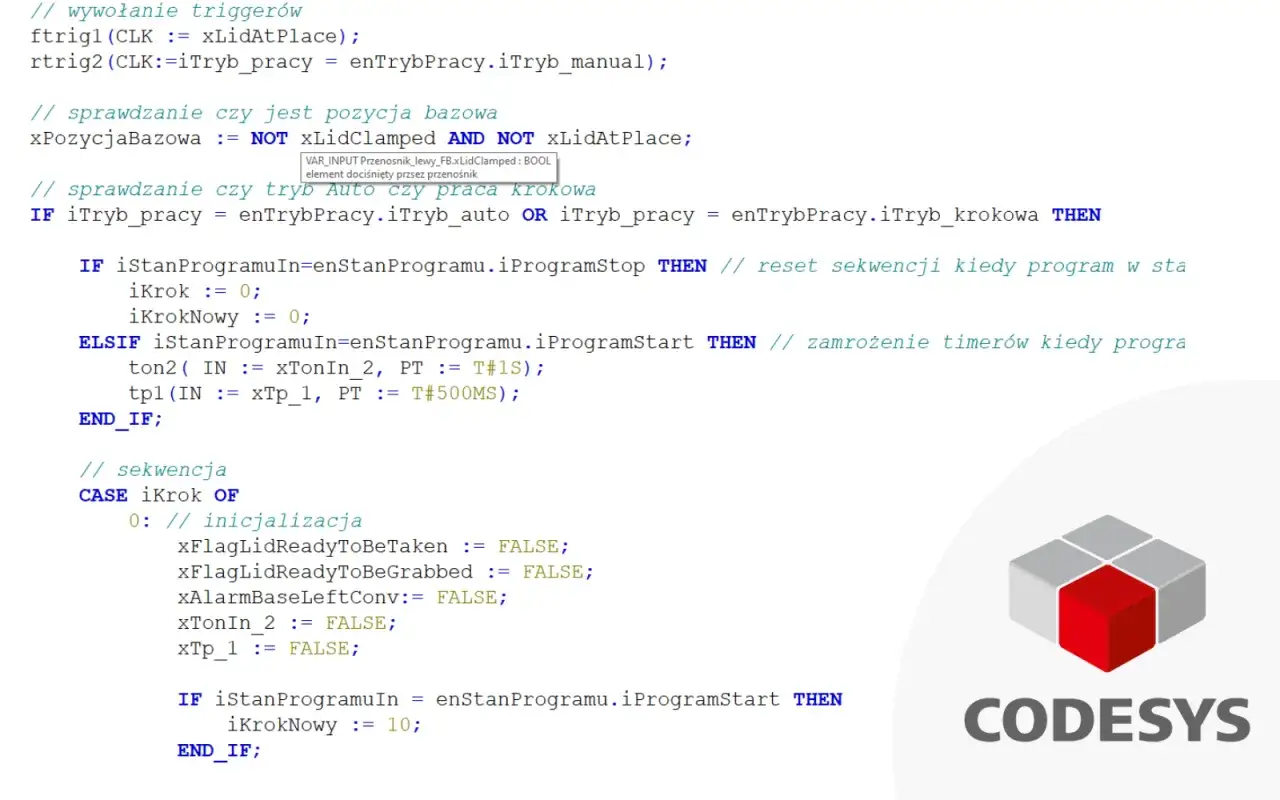

Jak wygląda składnia programu i o czym łatwo zapomnieć
W ST kod składa się z deklaracji i instrukcji. Najpierw definiujesz zmienne, potem piszesz logikę. W wielu środowiskach deklaracje trzyma się w osobnej części programu albo w bloku POU, a same instrukcje przypominają uporządkowany zapis warunków i działań. To niby detal, ale w praktyce bardzo pomaga utrzymać porządek przy większych projektach.
Podstawowe konstrukcje, które warto znać od razu, to IF...THEN...ELSE, CASE, FOR, WHILE oraz REPEAT...UNTIL. Do tego dochodzą operacje przypisań, wywołania bloków funkcyjnych i funkcji oraz odwołania do elementów tablic i struktur. W wielu środowiskach każdą instrukcję kończy się średnikiem, więc brak jednego znaku potrafi zatrzymać kompilację szybciej niż błąd w samej logice.
VAR
Start : BOOL;
Stop : BOOL;
Fault : BOOL;
MotorOn : BOOL;
END_VAR
IF Start AND NOT Stop AND NOT Fault THEN
MotorOn := TRUE;
ELSIF Stop OR Fault THEN
MotorOn := FALSE;
END_IF;Ten przykład jest prosty, ale pokazuje ważną rzecz: ST zmusza do myślenia o warunkach w sposób jednoznaczny. W bardziej rozbudowanym kodzie bardzo szybko wykorzystuje się też zmienne typu INT, REAL, ARRAY czy STRUCT, bo bez tego trudno wygodnie pracować z recepturami, strefami temperatur, licznikami partii albo konfiguracją napędów. Z mojej perspektywy właśnie tutaj ST zaczyna wyraźnie wygrywać z zapisami, które dobrze wyglądają tylko do momentu, gdy kod urośnie dwukrotnie.
W praktyce najwięcej błędów nie wynika z samej składni, ale z przekombinowanej struktury: zbyt głębokich zagnieżdżeń, nienazwanych stanów i mieszania logiki sterowania z obliczeniami pomocniczymi. Gdy już to widać, naturalnie pojawia się porównanie z ladderem i FBD.
ST na tle laddera i FBD
Wybór między ST, LD i FBD nie powinien być religią zespołu. Każdy z tych języków ma swoje miejsce, a najlepsze projekty zwykle łączą je rozsądnie. ST jest najmocniejszy tam, gdzie kod przypomina algorytm. LD wygrywa przy prostych zależnościach binarnych i jest bardzo wygodny dla utrzymania ruchu. FBD dobrze nadaje się do przepływu sygnałów, regulatorów i bloków funkcyjnych, które lepiej ogląda się niż czyta linia po linii.
| Kryterium | ST | LD | FBD |
|---|---|---|---|
| Czytelność przy algorytmach | Bardzo dobra | Średnia | Dobra przy prostych blokach |
| Czytelność prostych sygnałów | Dobra | Bardzo dobra | Dobra |
| Obsługa obliczeń i danych | Najlepsza | Słaba | Średnia |
| Diagnostyka w terenie | Dobra, ale wymaga dyscypliny | Bardzo dobra | Dobra |
| Wygoda dla elektryka i UR | Różna, zależna od zespołu | Najczęściej najlepsza | Średnia |
| Skalowalność projektu | Wysoka | Średnia | Wysoka, jeśli dobrze zaprojektowane bloki |
W praktyce najrozsądniejsze podejście wygląda tak: logikę stanów, obliczenia i dane trzymam w ST, proste sygnały i blokady pokazuję tam, gdzie zespół utrzymania czuje się pewnie, a bloki funkcyjne wykorzystuję tam, gdzie liczy się powtarzalność. Taki układ zmniejsza ryzyko, że program będzie „technicznie poprawny”, ale trudny w serwisie. I właśnie serwis ujawnia największe błędy wdrożeniowe.
Najczęstsze błędy przy wdrażaniu ST
Najczęstszy błąd, jaki widzę, to pisanie jednego dużego bloku zamiast dzielenia logiki na mniejsze funkcje albo bloki funkcyjne. Na początku wygląda to szybciej, ale później utrudnia testowanie, diagnozę i ponowne użycie kodu. Drugi problem to zbyt głębokie zagnieżdżanie IF-ów, przez które program da się jeszcze skompilować, ale trudno go zrozumieć po tygodniu przerwy.
- Za duże procedury - lepiej rozdzielić start, diagnostykę, sekwencję i obsługę alarmów.
- Nazwy bez sensu - zmienna typu `X1` nic nie mówi o funkcji w kodzie.
- Vendorowe skróty i rozszerzenia - przyspieszają pracę, ale potrafią zepsuć przenośność projektu między platformami.
- Brak kontroli czasu cyklu - rozbudowany ST może być czytelny, ale nadal musi zmieścić się w czasie wykonywania PLC.
- Za mało testów online - sam kod bez obserwacji zmiennych i przebiegu stanów bywa złudnie „dobry”.
- Mieszanie logiki i wizualizacji - panel operatorski ma pokazywać stan, a nie dźwigać całą decyzję procesową.
Warto też pamiętać, że standard daje ramy, ale producenci sterowników dodają własne funkcje, biblioteki i rozszerzenia. To użyteczne, o ile robisz to świadomie. Jeśli zależy ci na przenoszalności projektu, trzymaj się możliwie standardowych konstrukcji, a dodatki traktuj jako świadomy kompromis, nie domyślny wybór. Stąd już tylko krok do pytania, jak zacząć bez przepisywania całej automatyki od zera.
Jak zacząć pisać pierwszy sensowny program
Jeśli wchodzisz w ST od strony praktycznej, zacząłbym od jednego małego projektu, nie od pełnej maszyny. Najlepiej wybrać prosty obiekt: napęd z blokadami, układ pompy, mały transporter albo fragment sekwencji, który i tak trzeba było kiedyś uprościć. Dzięki temu uczysz się składni, organizacji kodu i diagnostyki w warunkach zbliżonych do realnych, ale bez presji całej linii produkcyjnej.
- Zdefiniuj wejścia, wyjścia i stany, zanim napiszesz pierwszą instrukcję.
- Rozdziel logikę na warstwy: sterowanie, diagnostyka, alarmy i obliczenia pomocnicze.
- Używaj bloków funkcyjnych do rzeczy powtarzalnych, a nie kopiuj tego samego fragmentu pięć razy.
- Testuj warunki skrajne: brak sygnału, awaria, restart, ręczny tryb pracy.
- Dokumentuj wyjątki, bo to one po wdrożeniu zabierają najwięcej czasu.
W praktyce dobrze działa też prosta zasada architektoniczna: jeśli coś ma się zmieniać często, oddziel to od twardej logiki bezpieczeństwa i podstawowego cyklu. Zmieniasz wtedy recepturę, parametry albo sekwencję bez ryzyka, że naruszysz rdzeń programu. To właśnie w takim podejściu ST pokazuje pełnię możliwości, a nie tylko składnię.
Co warto sprawdzić przed wyborem ST do projektu
Jeśli mam ocenić, czy ST faktycznie pasuje do danego projektu, patrzę na cztery rzeczy. Po pierwsze, na złożoność algorytmu: im więcej stanów, obliczeń i danych, tym większy sens ma kod tekstowy. Po drugie, na zespół utrzymania: jeśli ludzie na obiekcie czytają głównie LD, lepiej nie zamykać całej logiki tylko w ST. Po trzecie, na wymagania przenośności: im więcej planujesz współpracy między platformami, tym ostrożniej trzeba używać dodatków producenta. Po czwarte, na przyszły rozwój: program, który dziś jest mały, za pół roku może być dwa razy większy.
Jeżeli projekt ma być prosty i jednorazowy, ST nie zawsze będzie najlepszym wyborem. Jeżeli jednak masz do czynienia z maszyną, która rozwija się wraz z kolejnymi funkcjami, ten język daje bardzo solidny fundament. Dobrze napisany kod ST jest czytelny, testowalny i łatwiejszy do utrzymania niż chaotyczna mieszanka sieci i bloków, ale tylko wtedy, gdy od początku trzymasz porządek w strukturze i nie próbujesz upchnąć całej automatyki w jednym miejscu. Jeśli chcesz, mogę w kolejnym kroku przygotować też praktyczny przykład programu ST dla prostej maszyny, na przykład start-stop silnika, pompy albo przenośnika.
